Трехмерная графика

Трёхмерная графика

Выполнила:

Учитель информатики и ИКТ

Пташник Е.А.

Трехмерная графика

Трёхмерная графика - компьютерная графика создаваемая с помощью изображений , имеющих длину , ширину и глубину .

Трёхмерная графика

• Полигональная графика
• Аналитическая графика
• Фрактальная графика
• 3D принтер

Полигональная графика

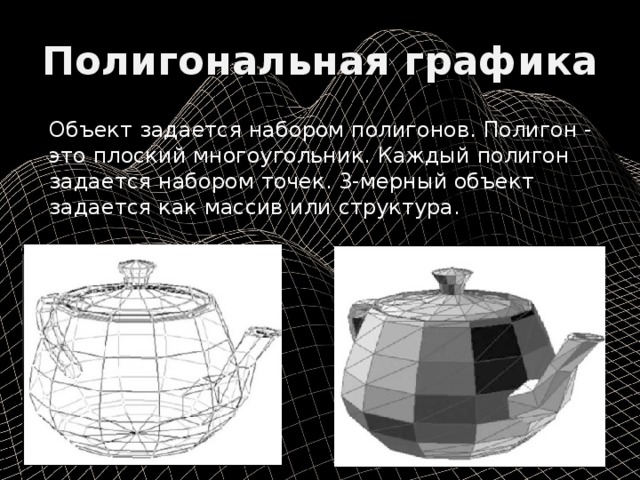

Объект задается набором полигонов . Полигон - это плоский многоугольник . Каждый полигон задается набором точек . 3- мерный объект задается как массив или структура .

Полигональная графика

Аналитическая графика

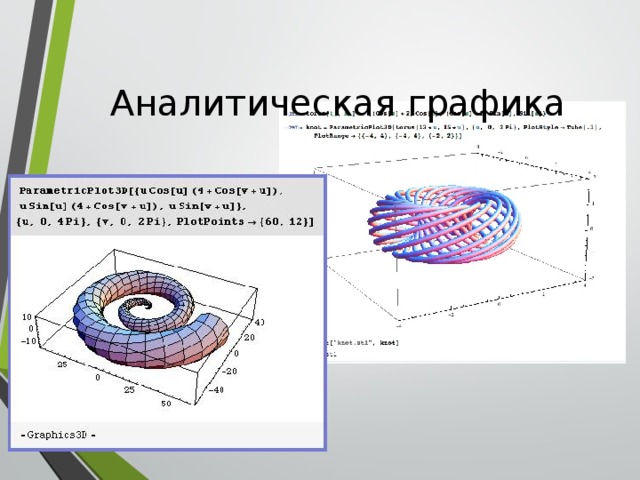

В аналитической графике объекты задаются аналитически , т . е . формулами .

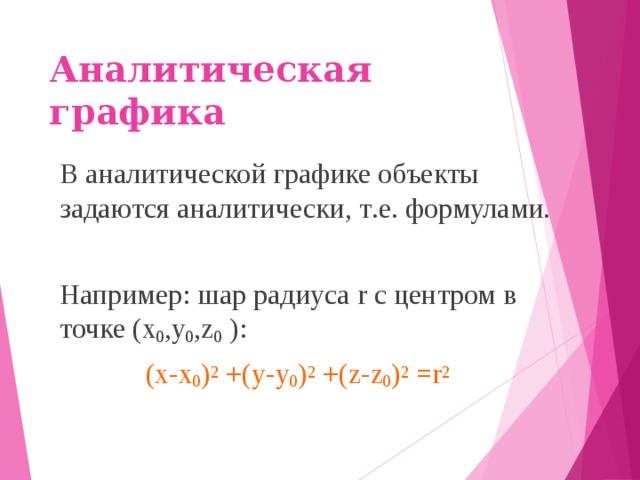

Например : шар радиуса r с центром в точке (x 0 ,y 0 ,z 0 ):

(x-x 0 ) 2 +(y-y 0 ) 2 +(z-z 0 ) 2 =r 2

Аналитическая графика

Фрактальная графика

Фрактал - это рисунок, который состоит из подобных между собой элементов.

Фрактальная графика

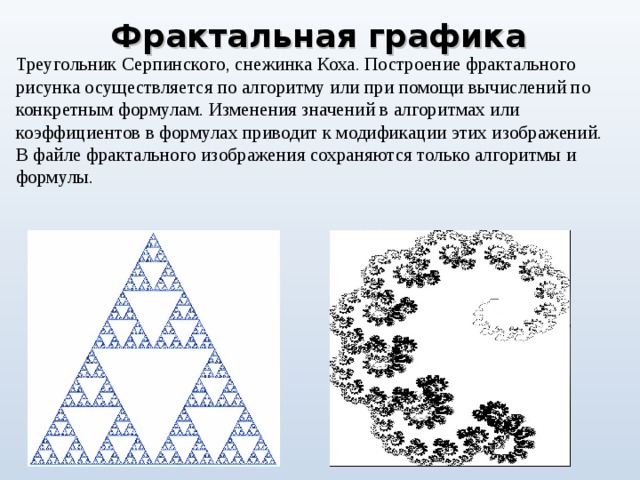

Треугольник Серпинского, снежинка Коха. Построение фрактального рисунка осуществляется по алгоритму или при помощи вычислений по конкретным формулам. Изменения значений в алгоритмах или коэффициентов в формулах приводит к модификации этих изображений. В файле фрактального изображения сохраняются только алгоритмы и формулы.

  Фрактальная   графика используется для создания изображений облаков, гор, ландшафта, фантастических пейзажей.

3D-принтер

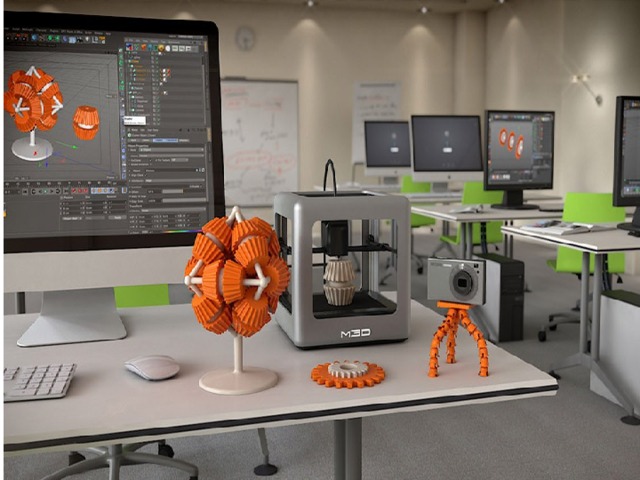

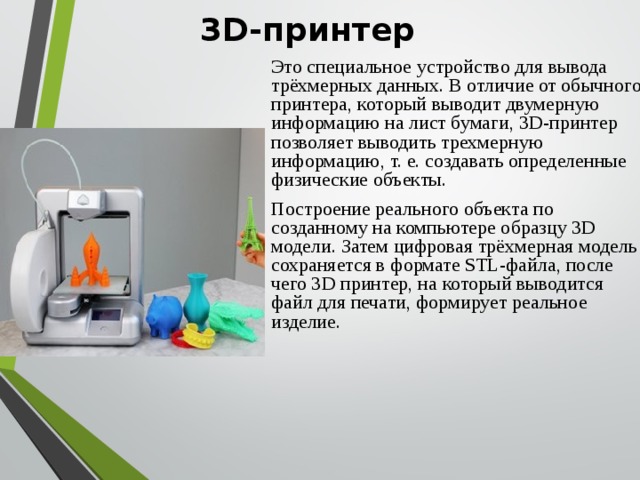

Это специальное устройство для вывода трёхмерных данных. В отличие от обычного принтера, который выводит двумерную информацию на лист бумаги, 3D-принтер позволяет выводить трехмерную информацию, т. е. создавать определенные физические объекты.

Построение реального объекта по созданному на компьютере образцу 3D модели. Затем цифровая трёхмерная модель сохраняется в формате STL-файла, после чего 3D принтер, на который выводится файл для печати, формирует реальное изделие.

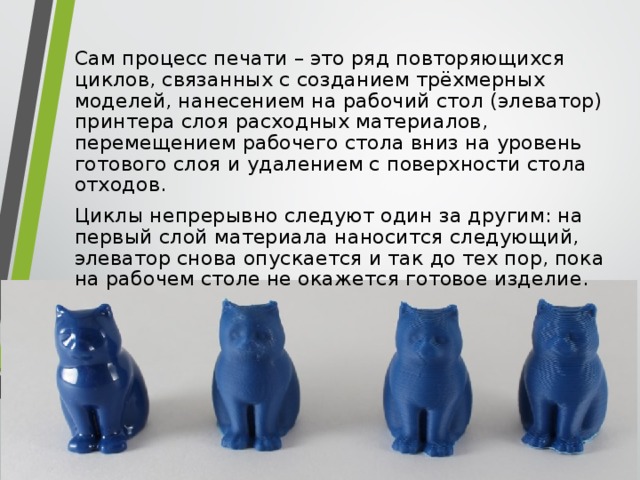

Сам процесс печати – это ряд повторяющихся циклов, связанных с созданием трёхмерных моделей, нанесением на рабочий стол (элеватор) принтера слоя расходных материалов, перемещением рабочего стола вниз на уровень готового слоя и удалением с поверхности стола отходов.

Циклы непрерывно следуют один за другим: на первый слой материала наносится следующий, элеватор снова опускается и так до тех пор, пока на рабочем столе не окажется готовое изделие.

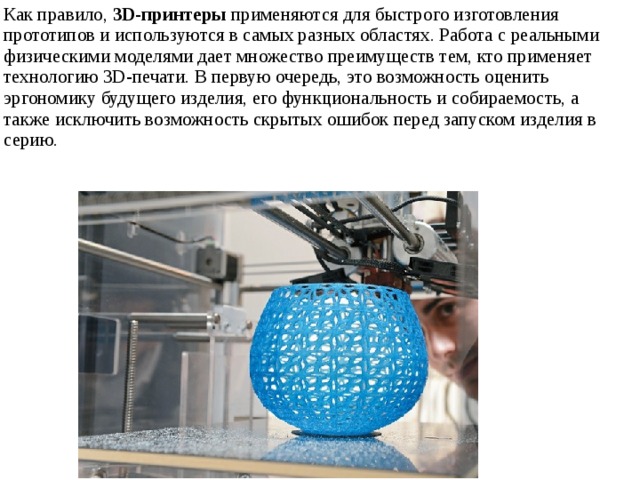

Как правило,  3D-принтеры  применяются для быстрого изготовления прототипов и используются в самых разных областях. Работа с реальными физическими моделями дает множество преимуществ тем, кто применяет технологию 3D-печати. В первую очередь, это возможность оценить эргономику будущего изделия, его функциональность и собираемость, а также исключить возможность скрытых ошибок перед запуском изделия в серию.
