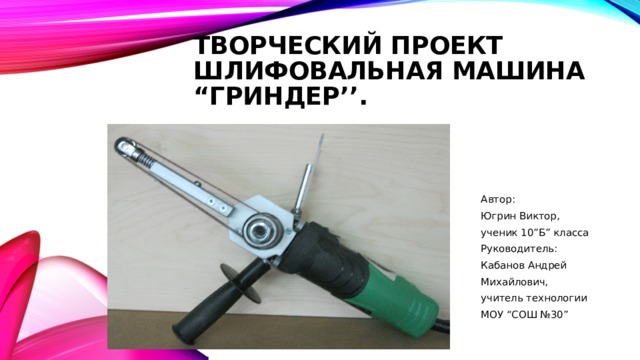

Творческий проект шлифовальная машина “Гриндер’’.

Автор:

Югрин Виктор,

ученик 10”Б” класса

Руководитель:

Кабанов Андрей

Михайлович,

учитель технологии

МОУ “СОШ №30”

Обоснование Проекта и формулировка задачи.

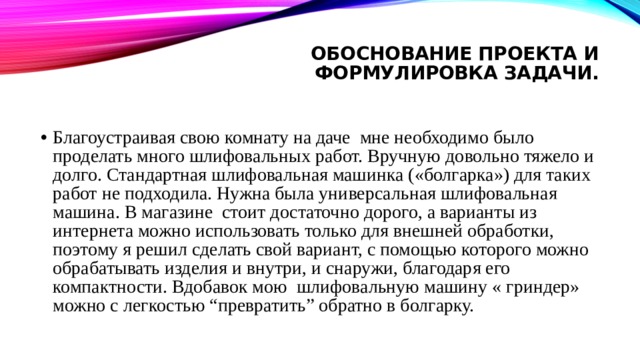

• Благоустраивая свою комнату на даче мне необходимо было проделать много шлифовальных работ. Вручную довольно тяжело и долго. Стандартная шлифовальная машинка («болгарка») для таких работ не подходила. Нужна была универсальная шлифовальная машина. В магазине стоит достаточно дорого, а варианты из интернета можно использовать только для внешней обработки, поэтому я решил сделать свой вариант, с помощью которого можно обрабатывать изделия и внутри, и снаружи, благодаря его компактности. Вдобавок мою шлифовальную машину « гриндер» можно с легкостью “превратить” обратно в болгарку.

Сбор информации и Анализ прототипов.

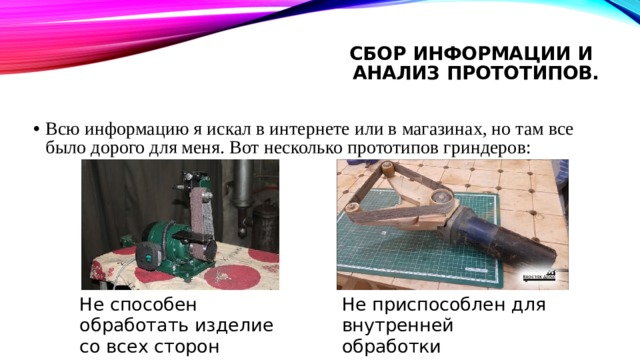

• Всю информацию я искал в интернете или в магазинах, но там все было дорого для меня. Вот несколько прототипов гриндеров:

Не способен обработать изделие со всех сторон

Не приспособлен для внутренней обработки

Анализ возможных идей. Выбор оптимальных идей.

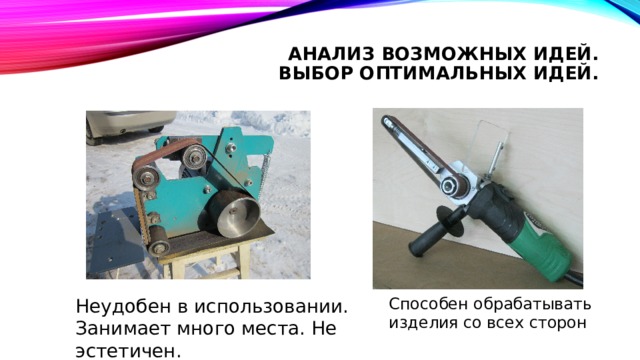

Неудобен в использовании. Занимает много места. Не эстетичен.

Способен обрабатывать изделия со всех сторон

Выбор технологии изготовления изделия.

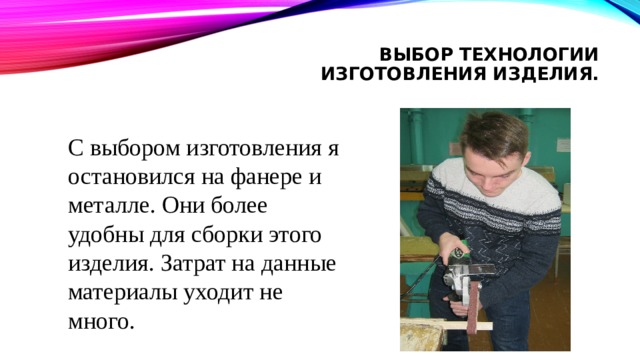

С выбором изготовления я остановился на фанере и металле. Они более удобны для сборки этого изделия. Затрат на данные материалы уходит не много.

Экономическая и экологическая оценка будущего изделия и технологии его изготовления.

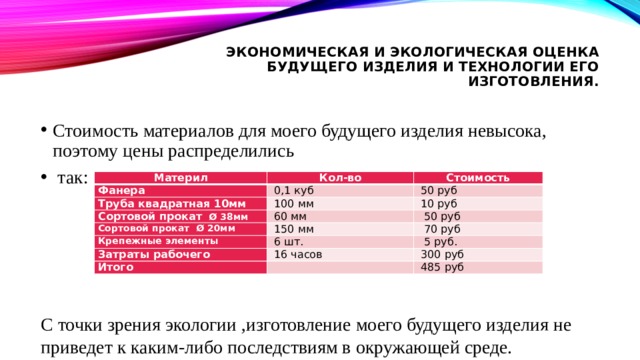

• Стоимость материалов для моего будущего изделия невысока, поэтому цены распределились
• так:

Материл

Фанера

Кол-во

Труба квадратная 10мм

Стоимость

0,1 куб

Сортовой прокат Ø 38мм

50 руб

100 мм

Сортовой прокат Ø 20мм

10 руб

60 мм

Крепежные элементы

50 руб

150 мм

70 руб

6 шт.

Затраты рабочего

5 руб.

Итого

16 часов

300 руб

485 руб

С точки зрения экологии ,изготовление моего будущего изделия не приведет к каким-либо последствиям в окружающей среде.

Описание изготовления изделия.

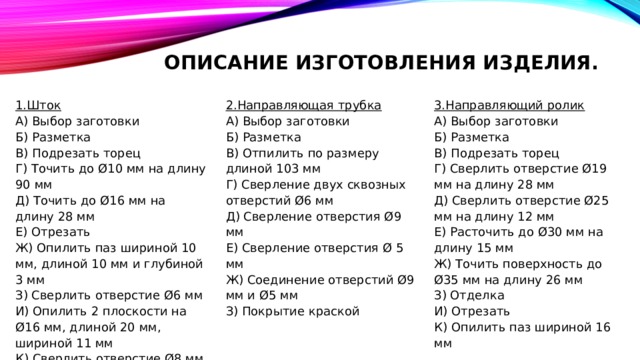

2.Направляющая трубка

3.Направляющий ролик

1.Шток

А) Выбор заготовки

А) Выбор заготовки

А) Выбор заготовки

Б) Разметка

Б) Разметка

Б) Разметка

В) Подрезать торец

В) Подрезать торец

В) Отпилить по размеру длиной 103 мм

Г) Точить до Ø10 мм на длину 90 мм

Г) Сверлить отверстие Ø19 мм на длину 28 мм

Г) Сверление двух сквозных отверстий Ø6 мм

Д) Сверление отверстия Ø9 мм

Д) Точить до Ø16 мм на длину 28 мм

Д) Сверлить отверстие Ø25 мм на длину 12 мм

Е) Отрезать

Е) Сверление отверстия Ø 5 мм

Е) Расточить до Ø30 мм на длину 15 мм

Ж) Опилить паз шириной 10 мм, длиной 10 мм и глубиной 3 мм

Ж) Точить поверхность до Ø35 мм на длину 26 мм

Ж) Соединение отверстий Ø9 мм и Ø5 мм

З) Отделка

З) Сверлить отверстие Ø6 мм

З) Покрытие краской

И) Опилить 2 плоскости на Ø16 мм, длиной 20 мм, шириной 11 мм

И) Отрезать

К) Сверлить отверстие Ø8 мм

К) Опилить паз шириной 16 мм

Л) Выпилить паз глубиной 22 мм, шириной 8 мм

М) Отделка

Описание изготовления изделия.

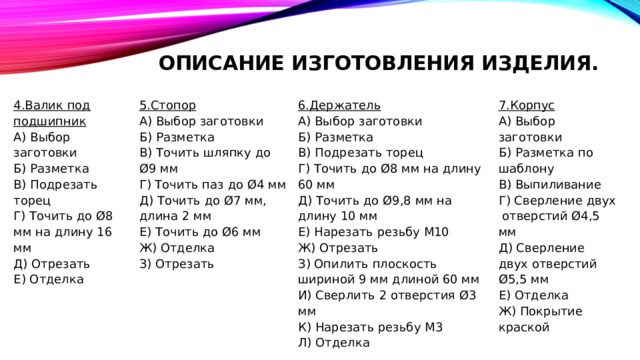

6.Держатель

5.Стопор

4.Валик под подшипник

7.Корпус

А) Выбор заготовки

А) Выбор заготовки

А) Выбор заготовки

А) Выбор заготовки

Б) Разметка

Б) Разметка

Б) Разметка по шаблону

Б) Разметка

В) Выпиливание

В) Подрезать торец

В) Точить шляпку до Ø9 мм

В) Подрезать торец

Г) Точить до Ø8 мм на длину 60 мм

Г) Точить до Ø8 мм на длину 16 мм

Г) Точить паз до Ø4 мм

Г) Сверление двух отверстий Ø4,5 мм

Д) Точить до Ø7 мм, длина 2 мм

Д) Точить до Ø9,8 мм на длину 10 мм

Д) Сверление двух отверстий Ø5,5 мм

Д) Отрезать

Е) Отделка

Е) Нарезать резьбу М10

Е) Точить до Ø6 мм

Е) Отделка

Ж) Покрытие краской

Ж) Отрезать

Ж) Отделка

З) Отрезать

З) Опилить плоскость шириной 9 мм длиной 60 мм

И) Сверлить 2 отверстия Ø3 мм

К) Нарезать резьбу М3

Л) Отделка

Описание окончательного варианта проекта.

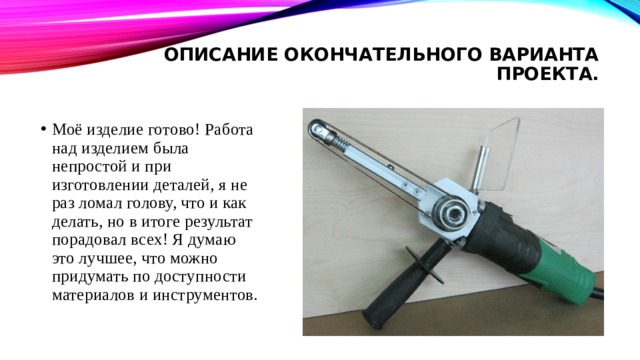

• Моё изделие готово! Работа над изделием была непростой и при изготовлении деталей, я не раз ломал голову, что и как делать, но в итоге результат порадовал всех! Я думаю это лучшее, что можно придумать по доступности материалов и инструментов.

Эстетическая оценка выбранного варианта.

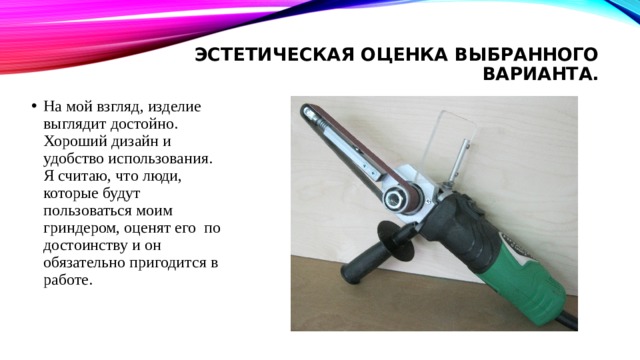

• На мой взгляд, изделие выглядит достойно. Хороший дизайн и удобство использования. Я считаю, что люди, которые будут пользоваться моим гриндером, оценят его по достоинству и он обязательно пригодится в работе.

Реклама изделия.

Удобное, очень легкое, безопасное и простое приспособление для обработки любых изделий. Таким гриндером может работать каждый!
