Урок 41. Чертеж выкроек швейного изделия

Что такое чертеж выкроек швейного изделия?

Чертеж выкроек швейного изделия это плоское изображение деталей одежды,

которое строится по размерам определенной фигуры.

Выкройка это детали изделия, вырезанные из бумаги (вырезанный чертеж).

Что такое конструирование?

Это построение чертежей

деталей одежды

и изготовление выкроек

Построение чертежа фартука с нагрудником

Построение чертежа фартука с нагрудником

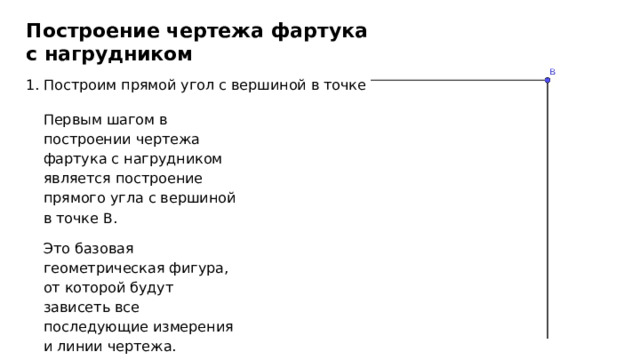

1. Построим прямой угол с вершиной в точке В

Первым шагом в построении чертежа фартука с нагрудником является построение прямого угла с вершиной в точке В.

Это базовая геометрическая фигура, от которой будут зависеть все последующие измерения и линии чертежа.

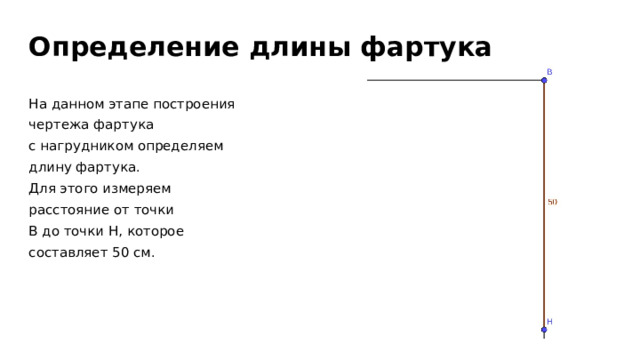

Определение длины фартука

На данном этапе построения чертежа фартука с нагрудником определяем длину фартука.

Для этого измеряем расстояние от точки В до точки Н, которое составляет 50 см.

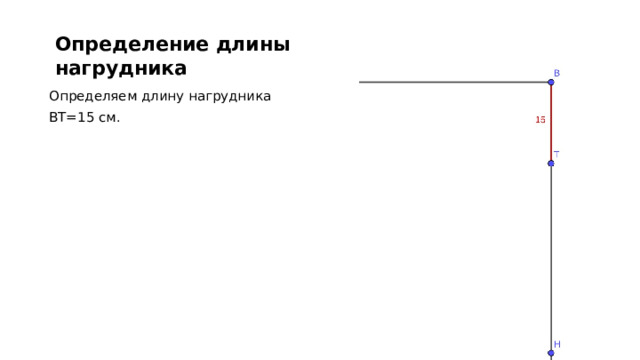

Определение длины нагрудника

Определяем длину нагрудника

ВТ=15 см.

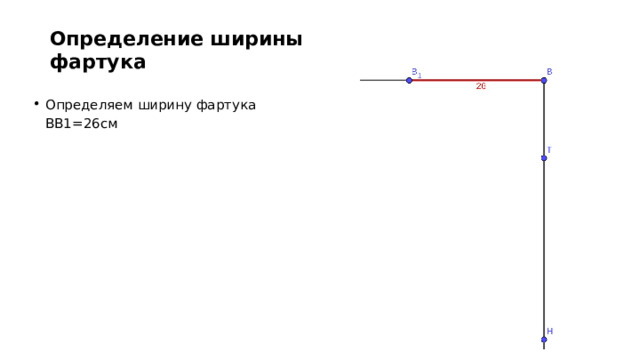

Определение ширины фартука

• Определяем ширину фартука ВВ1=26см

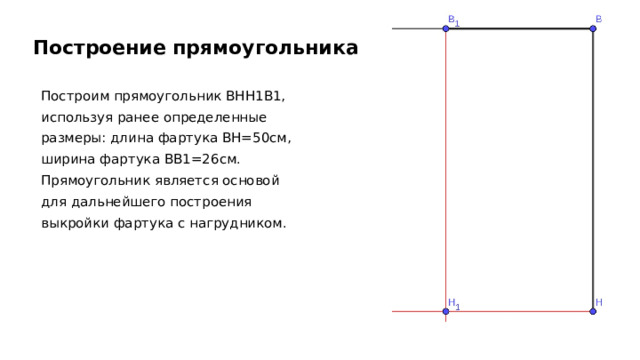

Построение прямоугольника

Построим прямоугольник ВНН1В1, используя ранее определенные размеры: длина фартука ВН=50см, ширина фартука ВВ1=26см. Прямоугольник является основой для дальнейшего построения выкройки фартука с нагрудником.

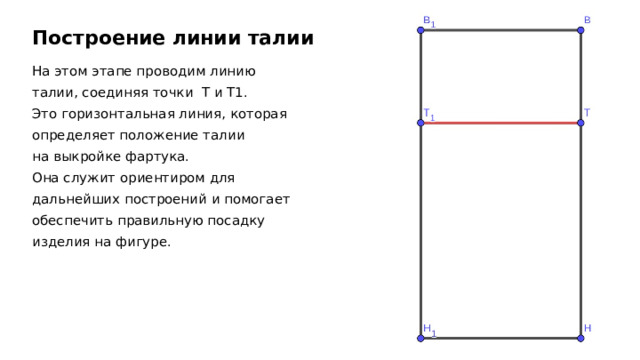

Построение линии талии

На этом этапе проводим линию талии, соединяя точки  Т и Т1.

Это горизонтальная линия, которая определяет положение талии на выкройке фартука.

Она служит ориентиром для дальнейших построений и помогает обеспечить правильную посадку изделия на фигуре.

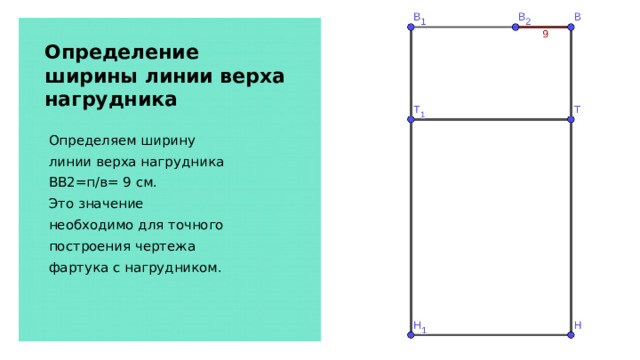

Определение ширины линии верха нагрудника

Определяем ширину линии верха нагрудника ВВ2=п/в= 9 см.

Это значение необходимо для точного построения чертежа фартука с нагрудником.

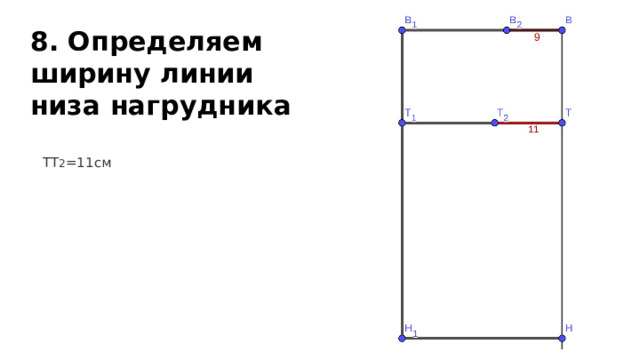

8. Определяем ширину линии низа нагрудника

ТТ 2 =11см

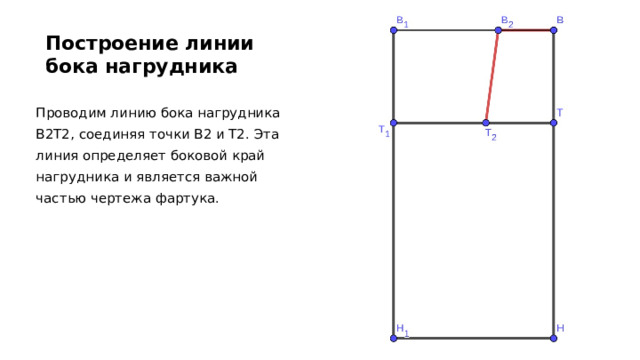

Построение линии бока нагрудника

Проводим линию бока нагрудника В2Т2, соединяя точки В2 и Т2. Эта линия определяет боковой край нагрудника и является важной частью чертежа фартука.

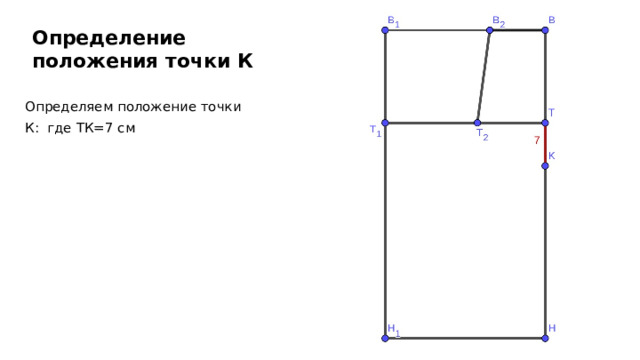

Определение положения точки К

Определяем положение точки К: где ТК=7 см

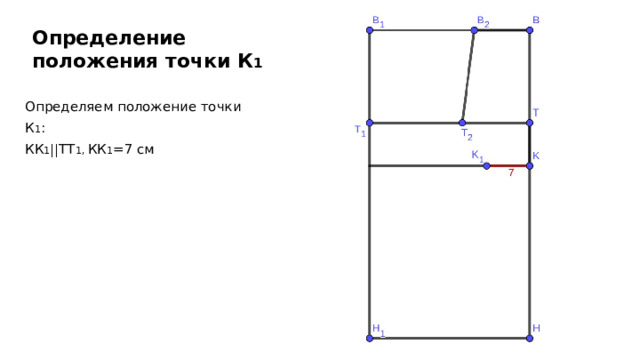

Определение положения точки К 1

Определяем положение точки К 1 :

КК 1 ||TT 1, КК 1 =7 см

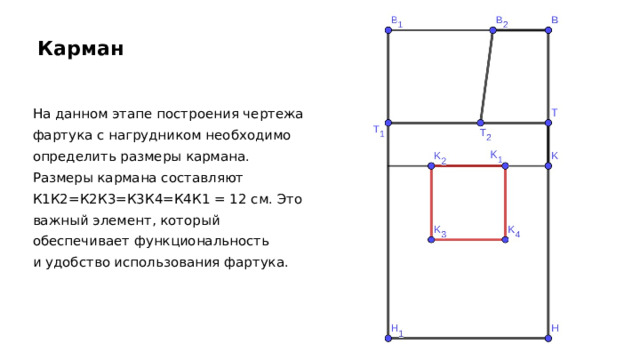

Карман

На данном этапе построения чертежа фартука с нагрудником необходимо определить размеры кармана.

Размеры кармана составляют

К1К2=К2К3=К3К4=К4К1 = 12 см. Это важный элемент, который обеспечивает функциональность и удобство использования фартука.

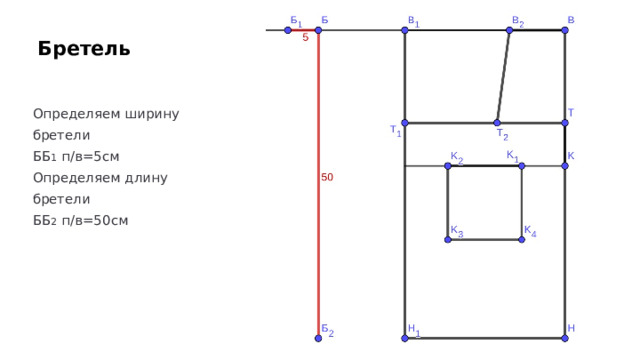

Бретель

Определяем ширину бретели

ББ 1 п/в=5см

Определяем длину бретели

ББ 2 п/в=50см

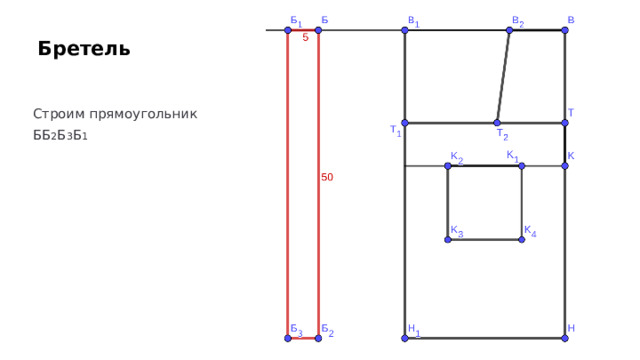

Бретель

Строим прямоугольник ББ 2 Б 3 Б 1

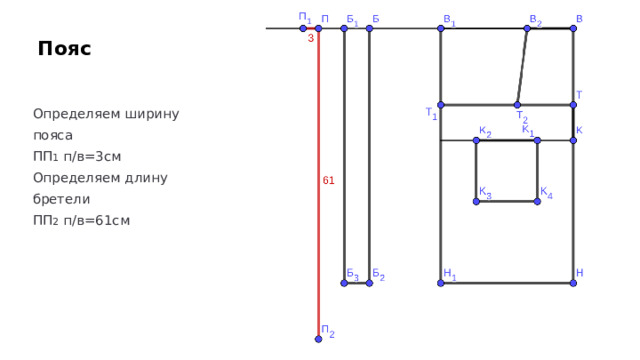

Пояс

Определяем ширину пояса

ПП 1 п/в=3см

Определяем длину бретели

ПП 2 п/в=61см

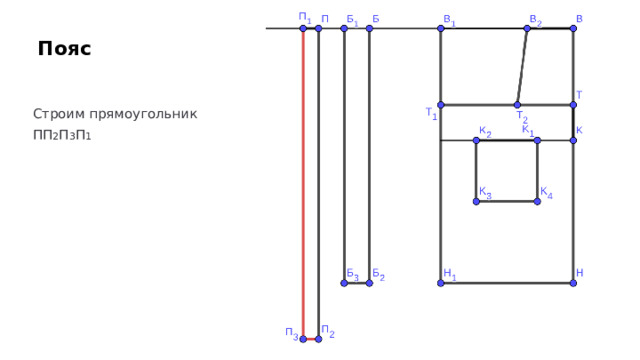

Пояс

Строим прямоугольник ПП 2 П 3 П 1

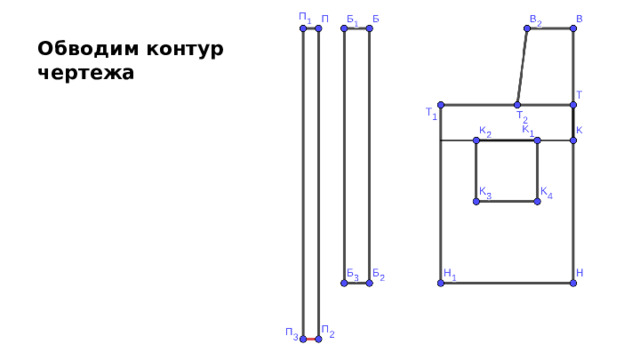

Обводим контур чертежа

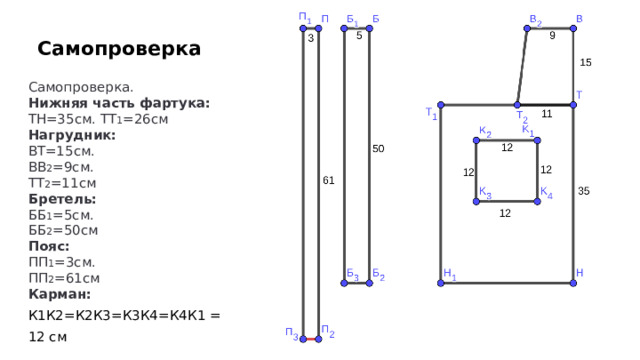

Самопроверка

Самопроверка.

Нижняя часть фартука:

ТН=35см. ТТ 1 =26см

Нагрудник:

ВТ=15см.

ВВ 2 =9см.

ТТ 2 =11см

Бретель:

ББ 1 =5см.

ББ 2 =50см

Пояс:

ПП 1 =3см.

ПП 2 =61см

Карман:

К1К2=К2К3=К3К4=К4К1 = 12 см

Важно!

Чертёж строят только на половину фигуры , так как левая и правая части изделия симметричны:

если мысленно разделить фигуру вдоль пополам, то правая половина будет равна левой.

Для того, чтобы из ткани по этой выкройке вырезать деталь, необходимо согнуть ткань пополам и приложить выкройку к сгибу ткани той частью, которая находится по центру

Вопросы на закрепление:

Чему вы научились на уроке?

Что такое конструирование?

Что такое чертеж?

Что такое выкройка?

Понравилась ли вам работа

конструктора-модельера?
