Урок №44 "Манометры"

ФИЗИКА 7 класс Яковлева А.Н.

Урок №44

Дата __________________

Тема: «Манометры»

Цель урока:

• Образовательные: изучение устройства и принципа действия манометра;

• Развивающие: формирование интеллектуальных умений (овладение мыслительными операциями анализа и сравнения), чувств (любознательности).

• Воспитательные: воспитание познавательного интереса к предмету.

Оборудование: Мультимедийное оборудование, учебник, ЦОР «Приборы для измерения давления» видеоролик «Манометры».

Тип урока: Комбинированный

Ход урока:

1. Организационный момент;

2. Актуализация знаний;

3. Сообщение темы и целей урока;

4. Знакомство с новым материалом;

5. Закрепление изученного;

6. Домашнее задание пояснения к нему.

1. Организационный момент.

Приветствие учеников. Проверка готовности учащихся к уроку.

1. Актуализация знаний.

• Проверка домашнего задания упр. 23 (§ 45, 46):

3.

• Тест (слайд 1-2):

1.Как изменяется плотность воздуха при увеличении высоты?

А) Увеличивается Б) Остаётся неизменной В) Уменьшается Г) Сначала увеличивается, потом уменьшается Д) Нет правильного ответа

2. Кто из учёных предложил способ измерения атмосферного давления:
А)Ньютон; Б) Паскаль; В)Галилей Г) Торричелли.

3. Какой буквой обозначается давление?
А) F; Б) ρ; В) P; Г) M.

4. Какова единица измерения атмосферного давления?
А) кг или мг; Б) Н или кН; В) Па или мм рт. ст.; Г) м/с или см/с.

5. Чему равно значение нормального атмосферного давления (на уровне моря)?
А) 1 Н; Б) 1 Па; В) 760 Н; Г) 760 мм рт. ст.

6. Каким прибором можно измерить атмосферное давление?
А) Секундомером; Б) Динамометром; В) Барометром; Г) Спидометром.

7. Как называется прибор для измерения высоты по атмосферному давлению?

А) Высотомером; Б) Динамометром; В) Барометром; Г) Спидометром

(слайд 3) Осуществляется самопроверка. (Критерии оценивания: верно выполнено 7 заданий – «5», 6-5 заданий – «4», 4 задания – «3», 3 задания – «2»)

1. Сообщение темы и целей урока.

(слайд 4)

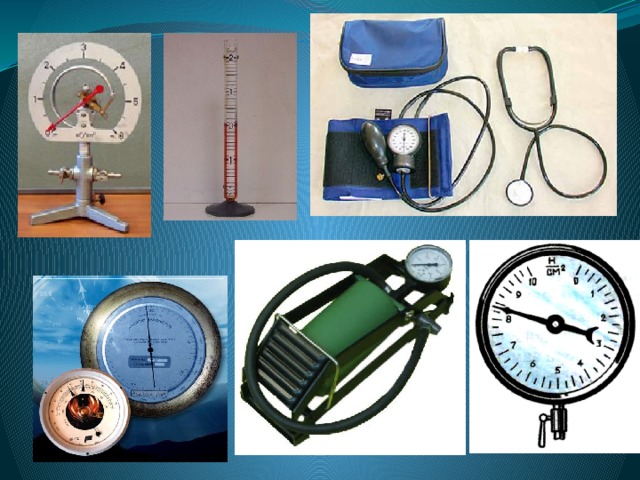

На экране вы видите различные приборы. Какие вы из них знаете? Назовите лишний.

Рассуждают (барометр).

(слайд 5)

На уроке сегодня выделяем два из них – называют их манометрами. Значит тема урока … (Манометры)

Какие цели и задачи будут стоят перед нами? Рассуждают.

(слайд 6)

Устройство и принцип действия.

Правила пользования манометрами.

Практическое применение манометров.

1. Знакомство с новым материалом.

(слайд 7) Манометры бывают жидкостные и металлические. Манометр – греч. manos (редкий, неплотный) – физический прибор для измерения давления жидкостей и газов (большие или меньшие атмосферного давления).

(слайд 8) Разделить на группы.

Группы 1,2 изучают жидкостный манометр по учебнику стр. 138-139

Группы 3,4 изучают металлический манометр по учебнику стр. 138-139

План изучения физического прибора:

1. Назначение прибора

2. Основные части прибора

3. Принцип действия прибора

4. Правила пользования прибором

5. Область применения прибора

Заслушивание групп.

(слайд 9) Жидкостный манометр: цена деления 10 мм водяного столба – 100 Па)

Металлический манометр 1 кгс/см² = 100 000 Па

Просмотр видеоролика «Манометры»

1. Закрепление изученного.

(Слайд 10-12)

• Как называется прибор? (открытый жидкостный манометр)

• Какова его цена деления? (10 мм водяного столба)

• Как перевести эту единицу в паскали? ( p = ρqh, 10 мм водяного столба – 100 Па)

• Почему жидкость в обоих коленах устанавливается на одном уровне? (Давление воздуха над жидкостью одинаково)

• Что произойдёт если давление в левом колене станет больше чем в правом? А если наоборот? (Уровень жидкости понизится, потом поднимется)

• Какова цена деления этих манометров? (слева 50 кПа ; справа 10 кПа)

• Какое максимальное давление они могут измерить? (слева 600 кПа, справа 400 кПа)

(Слайд 13)

Грушей созданы разные давления

• В каком случае давление в левом колене больше атмосферного, а в каком меньше? (рисунок слева – давление в левом колене – больше атмосферного, рисунок справа – давление меньше атмосферного)

• На сколько давление в одном из колен больше или меньше атмосферного в см водяного столба? В паскалях? (рисунок слева – давление в левом колене – больше атмосферного на 170 мм водяного столба, на 1700 Па, рисунок справа – давление меньше атмосферного на 220 мм водяного столба, на 2200 Па. Разница на 500 Па)

(Слайд 14) Сейчас давления нет

(Слайд 15) А сейчас? Больше оно или меньше атмосферного? На сколько? (меньше атмосферного, на 0,7 кгс/см² – 70 000 Па)

(Слайд 16) Насос стоит на нагнетание или на разрежение? Откачивает он воздух или наоборот накачивает? Какое давление показывает манометр? (нагнетание, накачивает, 0,8 кгс/см² – 80 000 Па)

1. Подведение итогов. Итак, сегодня мы узнали о новом приборе для измерения давления и приобрели навыки по решению задач.

2. Домашнее задание и пояснение к нему. § 47

Повторение

1. Как изменяется плотность воздуха при увеличении высоты?

А) Увеличивается Б) Остаётся неизменной

В) Уменьшается Г) Сначала увеличивается, потом уменьшается Д) Нет правильного ответа

2. Кто из учёных предложил способ измерения атмосферного давления: А) Ньютон; Б) Паскаль; В) Галилей Г) Торричелли.

3. Какой буквой обозначается давление? А) F; Б) ρ; В) P; Г) M.

Повторение

4. Какова единица измерения атмосферного давления? А) кг или мг; Б) Н или кН; В) Па или мм рт. ст.; Г) м/с или см/с.

5. Чему равно значение нормального атмосферного давления

(на уровне моря)? А) 1 Н; Б) 1 Па; В) 760 Н; Г) 760 мм рт. ст.

6. Каким прибором можно измерить атмосферное давление? А) Секундомером; Б) Динамометром; В) Барометром;

Г) Спидометром.

7. Как называется прибор для измерения высоты по атмосферному давлению?

А) Высотомером; Б) Динамометром; В) Барометром; Г) Спидометром

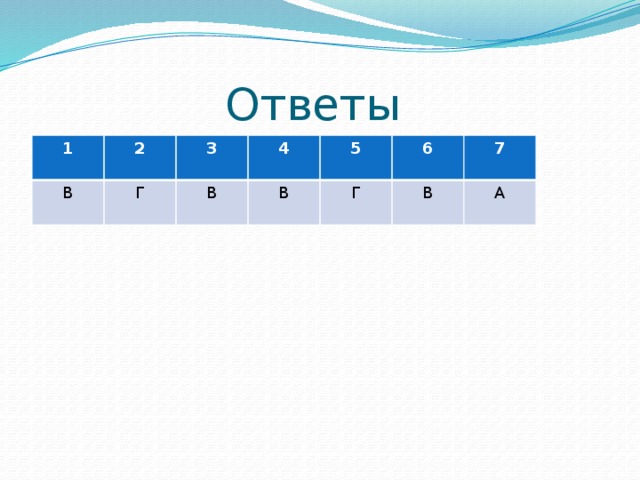

Ответы

1

2

В

3

Г

4

В

5

В

6

Г

7

В

А

Манометры

• устройство и принцип действия.
• Правила пользования манометрами.
• Практическое применение манометров

Манометры

Манометр – греч. manos (редкий, неплотный) – физический прибор для измерения давления жидкостей и газов (большие или меньшие атмосферного давления).

Манометры бывают металлические и жидкостные.

Манометры План изучения физического прибора

• Назначение прибора

• Основные части прибора
• Принцип действия прибора
• Правила пользования прибором.
• Область применения прибора.

• Жидкостный манометр:

цена деления 10 мм водяного столба – 100 Па)

• Металлический манометр

1 кгс/см 2 = 100 000 Па

Килограмм-сила на квадратный сантиметр ( кгс / см² ) — внесистемная единица измерения давления, равная давлению (механическому напряжению), вызываемому силой, равной одному  килограмму

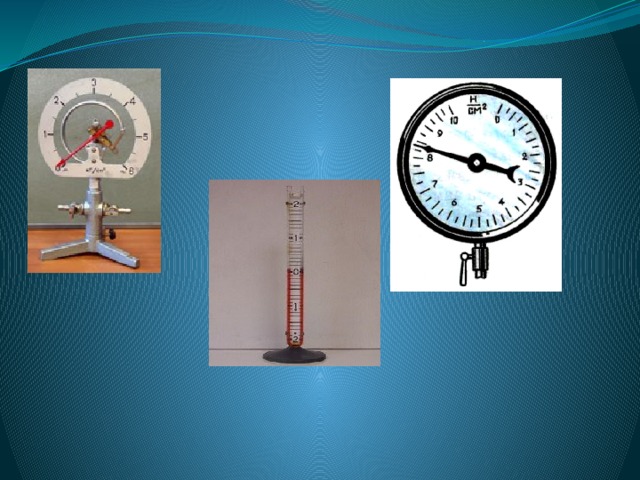

Как называется прибор?

• Какова его цена деления?
• Как перевести эту единицу в паскали?
• Почему жидкость в обоих коленах устанавливается на одном уровне?
• Что произойдёт если давление в левом колене станет больше чем в правом? А если наоборот?

Трубчатый манометр

1 - трубка

2 - стрелка

3 – зубчатка

4 – впускной кран

5 - рычаг

3

В трубчатом манометре стрелка-указатель соединена с согнутой в форме дуги трубкой. При повышении давления внутри трубки она распрямляется и стрелка-указатель поворачивается.

11

• Какова цена деления этих манометров?
• Какое максимальное давление они могут измерить?

Грушей созданы разные давления

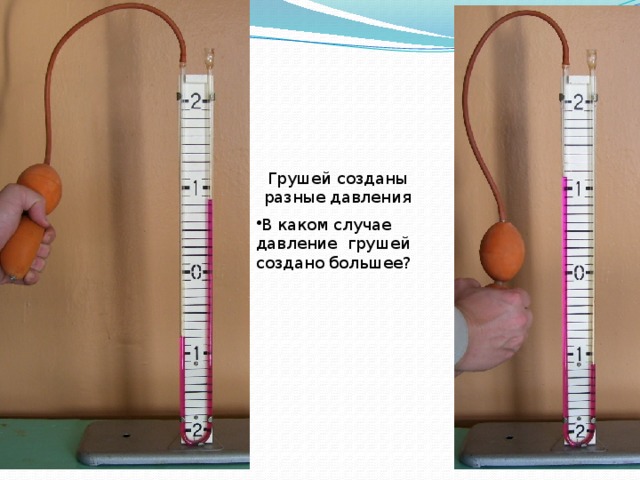

• В каком случае давление грушей создано большее?

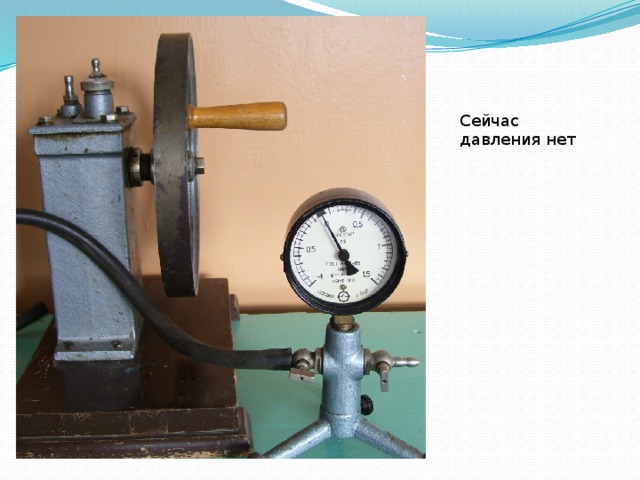

Сейчас давления нет

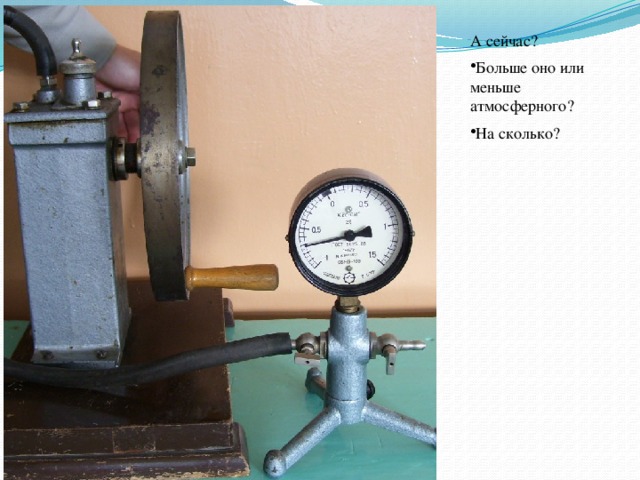

А сейчас?

• Больше оно или меньше атмосферного?
• На сколько?

Насос стоит на нагнетание или на разрежение?

Откачивает он воздух или наоборот накачивает?

Какое давление показывает манометр?

Определить давление газа в сосуде (рис.3), если наружное давление воздуха 750 мм рт. ст., а манометр наполнен ртутью.

Что можно сказать о давлении газа в сосуде по сравнению с атмосферным давлением? (рис.2)

Домашнее задание

По выбору

Решите задачу

• §47 читать, вопросы устно.

• Определить величину полного давления (с учетом атмосферного) в море на глубине 8,2 м.

(Ответ: 180 кПа)

Спасибо за урок!
