Урок обобщения изученного материала по теме «Логика»

Урок обобщения изученного материала по теме «Логика»

в 10 классе по информатике

Цели урока:

• Создать условия для осознанного усвоения основных понятий алгебры логики;

• Обеспечить овладение всеми учащимися приемами составления таблиц истинности и логических схем;

• Формирование навыков самостоятельной работы с электронными ресурсами;

• Развитие познавательных интересов на уровне любопытства, любознательности, поиска способов решения поставленной задачи;

• Формирование самостоятельности мышления, мыслительных операций: сравнения, анализа, синтеза, обобщения, аналогии;

• Формирование таких качеств личности, как чёткость и организованность в работе; умение контролировать свою деятельность

Оборудование урока:

1. Компьютерный класс с мультимедийным проектором, интерактивной доской.

2. Информатика и информационные технологии. Учебник для 10–11-х классов / Угринович Н. Д.. – М.: БИНОМ. Лаборатория знаний.

3. Карточки с заданиями.

4. Презентации к уроку, компьютерный тест, созданный в Power Point.

Девиз урока: (1 слайд)

«Скажи мне, и я забуду.

Покажи мне, и я запомню.

Дай действовать самому, и я пойму»

Народная мудрость

Ход урока

(сопровождается презентацией 1, связанной с некоторыми другими файлами)

Орг момент. Добрый день! Часто ли вы слышите эти слова… А как часто вы говорите такие слова родным, друзьям, знакомым … («Доброе утро», «Добрый вечер» А как вы думаете что значит добрый день. И я вам желаю не только на сегодняшней день всего доброго, хорошего, но и чтобы каждый ваш день был наполнен каким-нибудь добрым чувством, интересными открытиями, встречами с доброжелательными людьми, чтобы ваши друзья приходили к вам на помощь. И именно поддержка, взаимовыручка друг друга поможет сегодня вам на уроке. Мы должны повторить изученные понятия, связанные с логикой, обобщить свои знания и умения составлять таблицы истинности, логические схемы. -2 мин.

1. Лирический переход.

Сколько слов, связанных с терминами нашей сегодняшней темы имеется в стихотворении

Начало светлое весны….

Лесов зеленые массивы

Цветут. И липы, и осины,

И ели помыслы ясны.

Себе присвоил этот май

Права одеть листвою ветки,

И целый месяц в душе метки

Он расставляет невзначай….

И пишется легко строка,

И на этюдник рвутся кисти,

Уходит ложь в обличье истин,

И говорю я ей: пока!

(С.А.Марков)

1. Устная разминка выполняется каждым учащимся индивидуально за компьютером, для тех, кто запутается в прохождении – на экране через проектор проецируются правильные ответы (тест)

Вопросы теоретического теста

• Что такое логика?

• Что называется высказыванием?

• На какие виды делятся высказывания по своей структуре?

• Истинность каких высказываний является договорной?

• Истинность каких высказываний вычисляется?

• Что такое таблица истинности?

• Какие существуют формы мышления?

• Что такое умозаключение?

• Какие значения может принимать логическое выражение?

• Назовите логические операции

• Сколько строк в таблице истинности, в которой используется две логические переменные?

• Сколько строк в таблице истинности, в которой используются три логические переменные? - 5 мин

Учащиеся, выполнившие работу быстрее всех, получают кроссворд.

1. Повторение

Поработаем в режиме «Подбери верное». Даны два столбца «Понятия», «Определения» (передвигая объекты на экране подобрать данным определениям соответствующие понятия). – 3 мин. (работа с интерактивной доской).

Последнее понятие в нашей таблице – логическая операция.

-Какие вы знаете логические операции, какие из них являются базовыми, порядок выполнения логических операций? В следующем задании нужно заполнить ТИ для логического выражения: А   - 5 мин.

Вспомним правила заполнения таблиц истинности сложных логических выражений (слайды 4-12 ).

1. Практический тур

1.Составить таблицы истинности логических выражений

• А или В и не С

• (А или не В) и С

2. Логические схемы.

Элементы, реализующие базовые логические операции, назвали базовыми логическими элементами или вентилями, характеризуются не состоянием контактов, а наличием сигналов на входе и выходе элементов.

Правило построения логических схем:

1.Определить число логических переменных.

2.Определить количество базовых логических операций и их порядок.

3.Изобразить для каждой логической операции соответствующий ей вентиль.

4.Соединить вентили в порядке выполнения логических операций.

- 3 мин

V. Вы устали. Физкультминутка под музыку. Учащиеся выполняют ее стоя. Предлагаются логические выражения. Если выражение истинно – подъем рук вверх, если ложно – наклоны туловища в стороны. - 3 мин

1 или 1 =0

1 & 1 =1

не 0 =0

1 & 1 =1

1 & 0 =0

1 или 0 =1

не 1 =0

1 или 0 =0

не 0 =1

1 & 1 =0

1. Самостоятельная работа с последующей проверкой (через сканер).

1.Построить таблицы истинности для следующих выражений:

а) АÚ (В Ú В)

б) АÙ (В Ù В→С)

* в) А Ú(В Ú В) Ù АÙ(В→С)

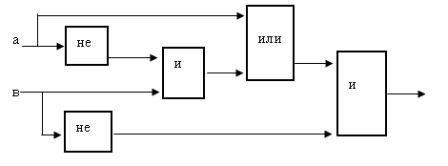

2.По предложенной логической схеме записать логическое выражение:

а)

б)

3.Нарисуйте логические схемы для следующих логических выражений

• а и в или с;

• а или в и с;

• не а или в и с;

• (а или в) и (с или в)

• не (а или в) и (с или в)

1. Кто в лес, кто по дрова.

Решение кроссворда (в 2 вариантах). Каждый учащийся решает электронную версию кроссворда. (файлы кросс 1 и кросс2)

Ответы:

Вариант 1.

Вариант 2.

1. Итог урока. Рефлексия

Подводятся итоги урока. Свои впечатления после урока учащиеся оценивают с помощью листа настроения

IX. Домашнее задание

Выполнить задания на карточке

Построить логические схемы по логическому выражению и составить таблицы истинности

1. а и (не в или с)

2. а и в или не а и с

3. р и (а и в и с или не в и не с)

Дополнительные задания.

1.Разобрать логические схемы и записать функции, описывающие состояние логических схем

Пример 1.

или

и

не

А

не

В

С

Пример 2.

2. Формирование практических навыков.

Пример 1. Построить логические схемы по логическому выражению при любых значениях Х:

1. х₁ и (не х₂ или х₃ )

2. х₄ и (х₁ и х₂ и х₃ или не х₂ и не х₃ )

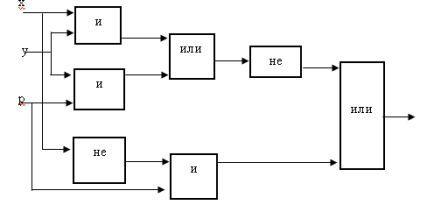

Пример 2. Дана логическая схема. Построить логическое выражение, соответствующее этой схеме. Вычислить значения выражения для

1. х₁ =0, х₂ =1

2. х₁ =1, х₂ =0

3. х₁ =1, х₂ =1

4. х










   и



















   или

   ₁ =0, х₂ =0

не

и

не

Таблица истинности – это таблица, показывающая, какие значения принимает составное высказывание при всех сочетаниях (наборах) значений входящих в него простых высказываний

Алгоритм построения таблицы истинности:

1. подсчитать количество переменных n в логическом выражении;

2. определить число строк в таблице m = 2ⁿ;

3. подсчитать количество логических операций в формуле;

4. установить последовательность выполнения логических операций с учетом скобок и приоритетов;

5. определить количество столбцов в таблице: число переменных плюс число операций;

6. выписать наборы входных переменных ;

7. провести заполнение таблицы истинности по столбикам, выполняя логические операции в соответствии с установленной в п.4 последовательностью

Наборы входных переменных, во избежание ошибок, рекомендуют перечислять следующим образом:

а) определить количество наборов входных переменных;

б) разделить колонку значений первой переменной пополам и заполнить верхнюю часть колонки 0, а нижнюю —1;

в) разделить колонку значений второй переменной на четыре части и заполнить каждую четверть чередующимися группами 0 или 1, начиная с группы 0;

г) продолжать деление колонок значений последующих переменных на 8, 16 и т.д. частей и заполнение их группами 0 или 1 до тех пор, пока группы 0 и 1 не будут состоять из одного символа.

       Приоритеты операций

1. отрицание

2. конъюнкция

3. дизъюнкция

4. импликация

5. эквивалентность
