Урок по теме "Производство чугуна".

Производство чугуна и стали.

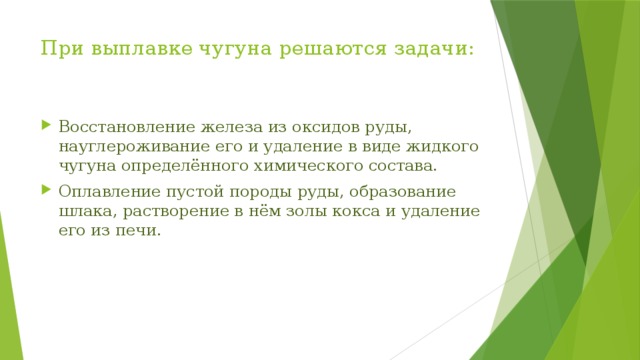

При выплавке чугуна решаются задачи:

• Восстановление железа из оксидов руды, науглероживание его и удаление в виде жидкого чугуна определённого химического состава.
• Оплавление пустой породы руды, образование шлака, растворение в нём золы кокса и удаление его из печи.

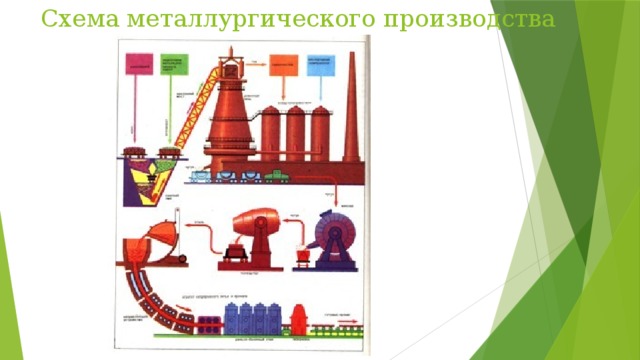

Схема металлургического производства

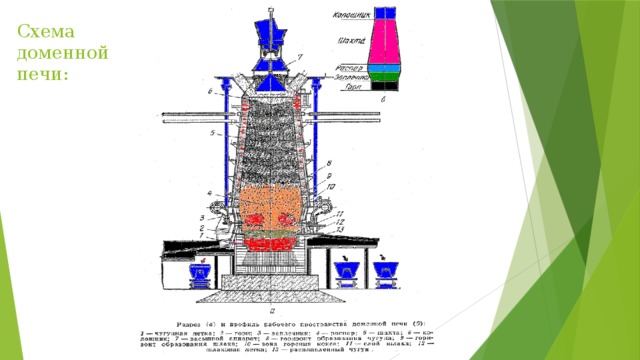

Схема доменной печи:

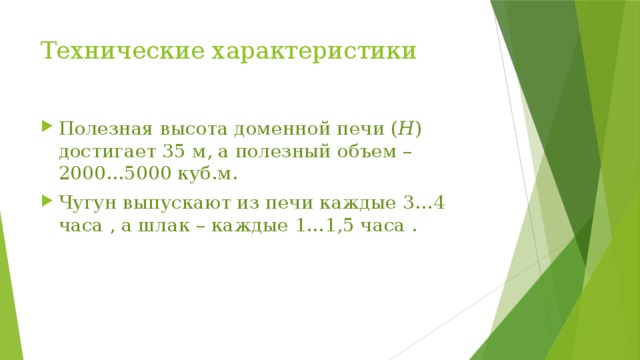

Технические характеристики

• Полезная высота доменной печи ( Н ) достигает 35 м, а полезный объем – 2000…5000 куб.м.
• Чугун выпускают из печи каждые 3…4 часа , а шлак – каждые 1…1,5 часа .

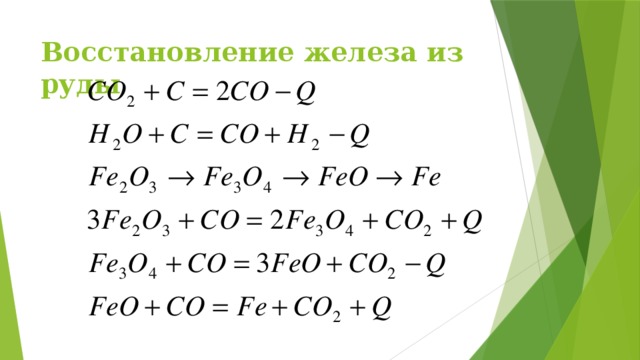

Восстановление железа из руды

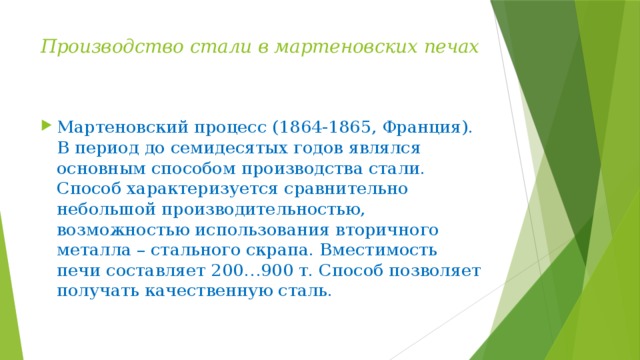

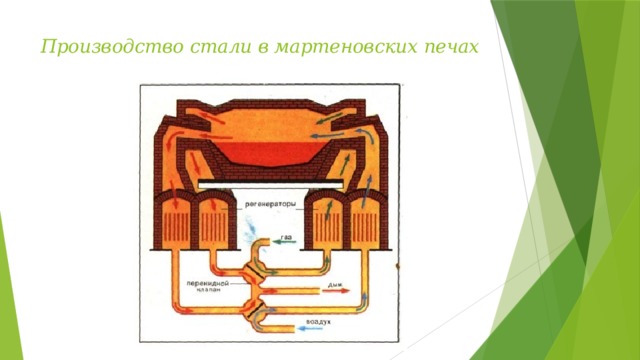

Производство стали в мартеновских печах

• Мартеновский процесс (1864-1865, Франция). В период до семидесятых годов являлся основным способом производства стали. Способ характеризуется сравнительно небольшой производительностью, возможностью использования вторичного металла – стального скрапа. Вместимость печи составляет 200…900 т. Способ позволяет получать качественную сталь.

Производство стали в мартеновских печах

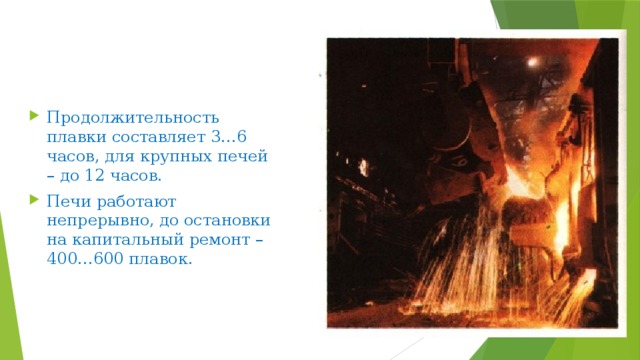

• Продолжительность плавки составляет 3…6 часов, для крупных печей – до 12 часов.
• Печи работают непрерывно, до остановки на капитальный ремонт – 400…600 плавок.

Выплавка стали в конверторах

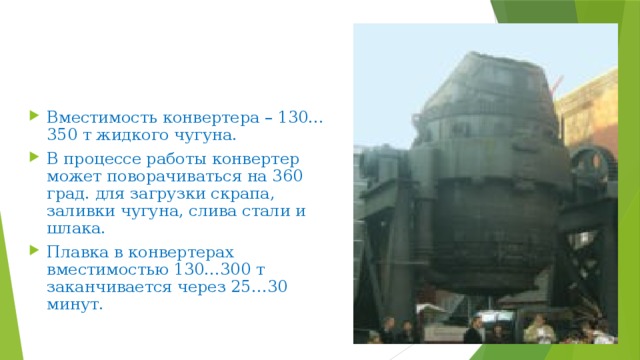

• Вместимость конвертера – 130…350 т жидкого чугуна.
• В процессе работы конвертер может поворачиваться на 360 град. для загрузки скрапа, заливки чугуна, слива стали и шлака.
• Плавка в конвертерах вместимостью 130…300 т заканчивается через 25…30 минут.

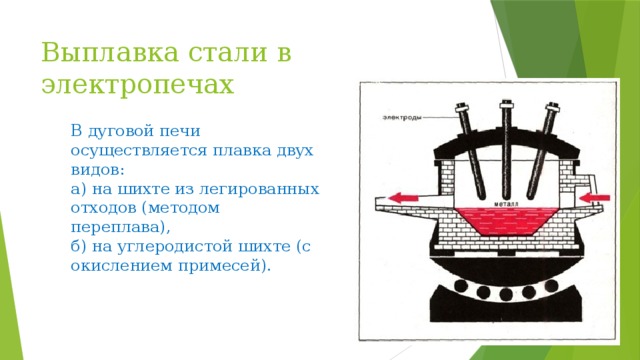

Выплавка стали в электропечах

В дуговой печи осуществляется плавка двух видов:

а) на шихте из легированных отходов (методом переплава),

б) на углеродистой шихте (с окислением примесей).

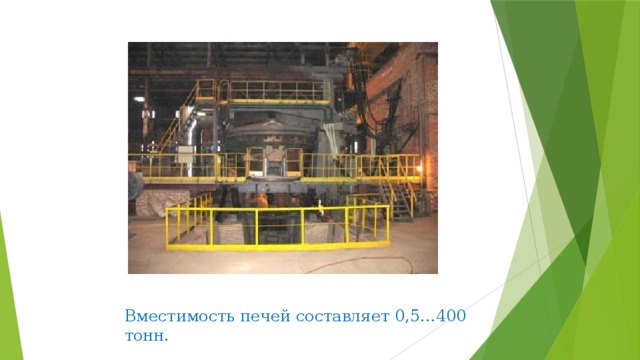

Вместимость печей составляет 0,5…400 тонн.

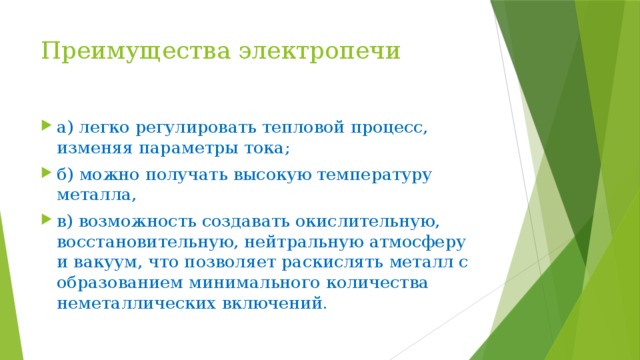

Преимущества электропечи

• а) легко регулировать тепловой процесс, изменяя параметры тока;
• б) можно получать высокую температуру металла,
• в) возможность создавать окислительную, восстановительную, нейтральную атмосферу и вакуум, что позволяет раскислять металл с образованием минимального количества неметаллических включений.
