Урок учебной практики

Тема занятия:

Монтаж радиаторов отопления

Выполнил студент 4 гр.

Монтажник санитарно-технических систем

Рогушин Д

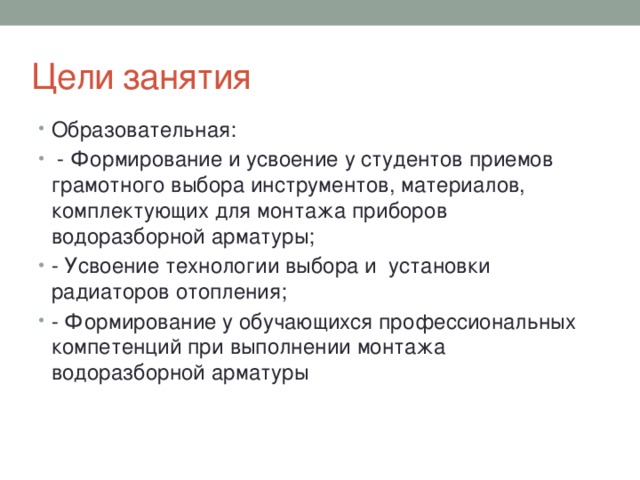

Цели занятия

• Образовательная:
• - Формирование и усвоение у студентов приемов грамотного выбора инструментов, материалов, комплектующих для монтажа приборов водоразборной арматуры;
• - Усвоение технологии выбора и установки радиаторов отопления;
• - Формирование у обучающихся профессиональных компетенций при выполнении монтажа водоразборной арматуры

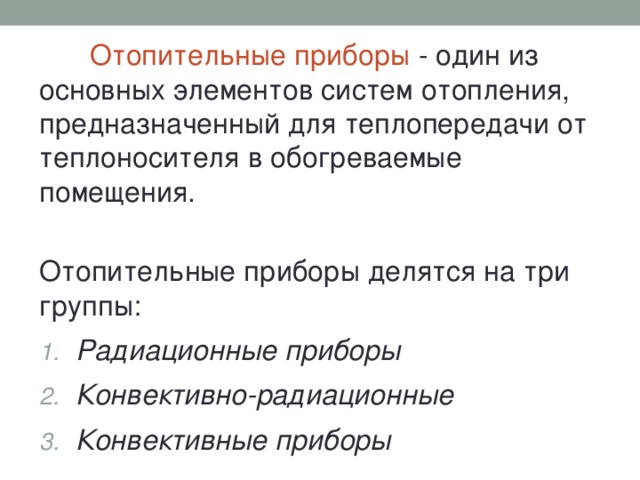

Отопительные приборы - один из основных элементов систем отопления, предназначенный для теплопередачи от теплоносителя в обогреваемые помещения.

Отопительные приборы делятся на три группы:

• Радиационные приборы
• Конвективно-радиационные
• Конвективные приборы

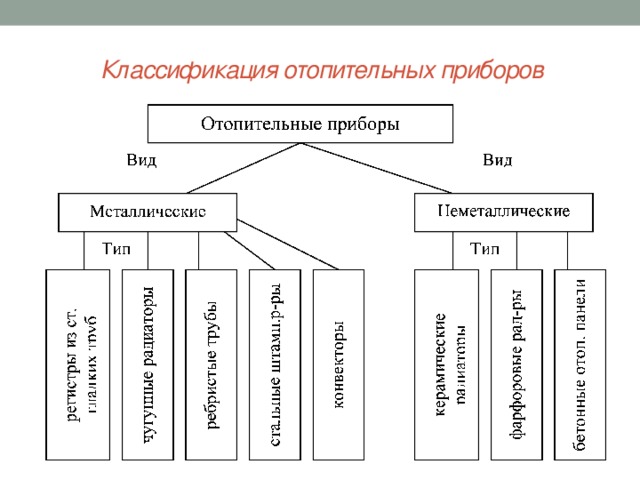

Классификация отопительных приборов

Отопительные приборы

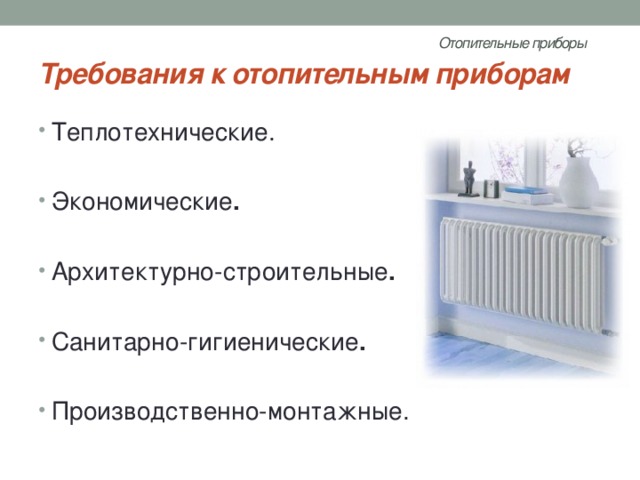

Требования к отопительным приборам

• Теплотехнические.

• Экономические .

• Архитектурно-строительные .

• Санитарно-гигиенические .

• Производственно-монтажные.

Отопительные приборы

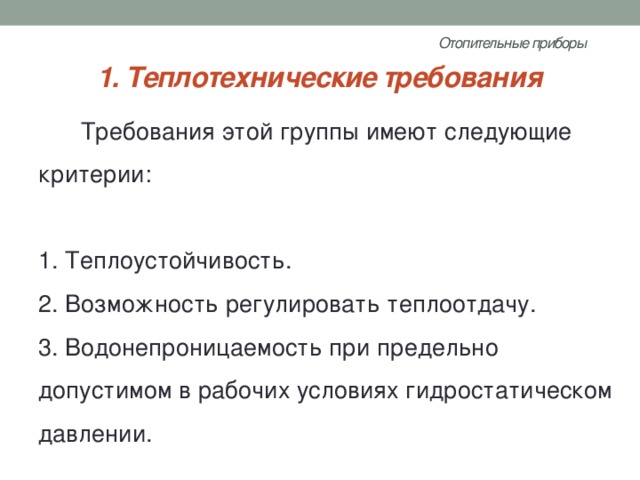

1. Теплотехнические требования

Требования этой группы имеют следующие критерии: 1. Теплоустойчивость. 2. Возможность регулировать теплоотдачу. 3. Водонепроницаемость при предельно допустимом в рабочих условиях гидростатическом давлении.

Отопительные приборы

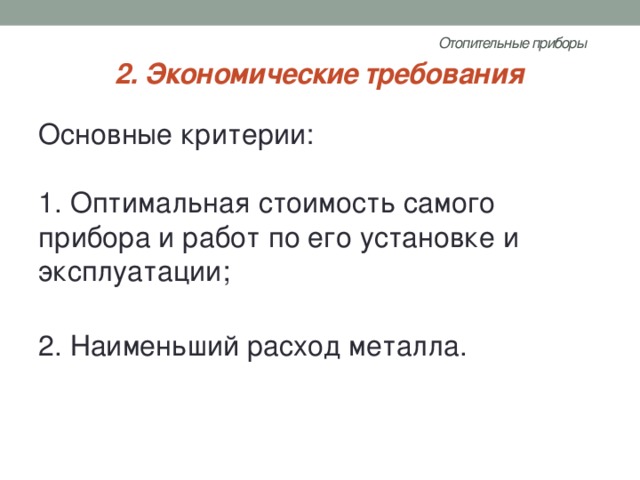

2. Экономические требования

Основные критерии: 1. Оптимальная стоимость самого прибора и работ по его установке и эксплуатации;

2. Наименьший расход металла.

Отопительные приборы

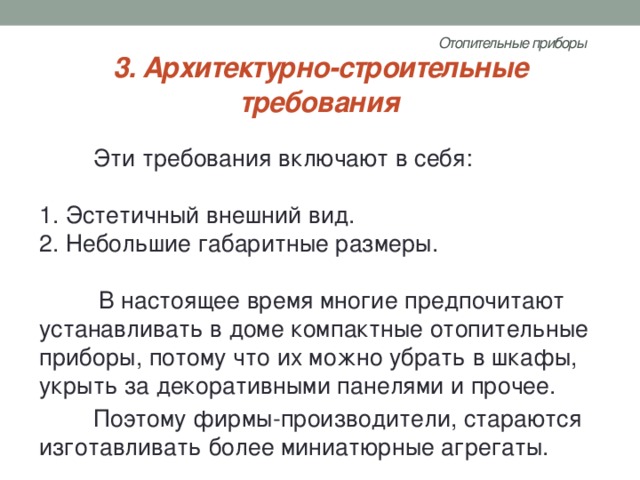

3. Архитектурно-строительные требования

Эти требования включают в себя: 1. Эстетичный внешний вид. 2. Небольшие габаритные размеры. В настоящее время многие предпочитают устанавливать в доме компактные отопительные приборы, потому что их можно убрать в шкафы, укрыть за декоративными панелями и прочее.

Поэтому фирмы-производители, стараются изготавливать более миниатюрные агрегаты.

Отопительные приборы

4. Санитарно-гигиенические требования

В эту группу входят следующие пункты: 1. Низкая температура корпуса. 2. Наименьшая площадь горизонтальной поверхности для уменьшения отложения пыли. 3. Доступность отопительного прибора и ограждающих поверхностей вокруг него для очистки от пыли.

Отопительные приборы

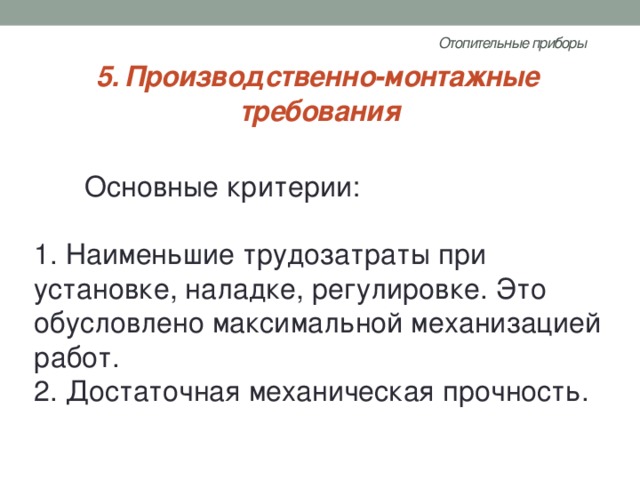

5. Производственно-монтажные требования

Основные критерии: 1. Наименьшие трудозатраты при установке, наладке, регулировке. Это обусловлено максимальной механизацией работ. 2. Достаточная механическая прочность.

Отопительные приборы

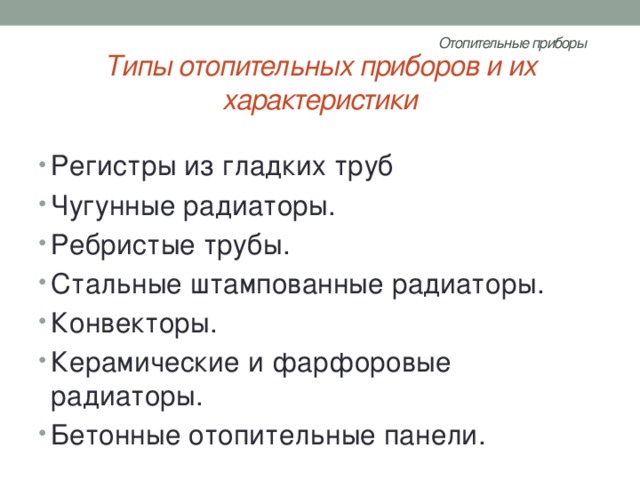

Типы отопительных приборов и их характеристики

• Регистры из гладких труб
• Чугунные радиаторы.
• Ребристые трубы.
• Стальные штампованные радиаторы.
• Конвекторы.
• Керамические и фарфоровые радиаторы.
• Бетонные отопительные панели.

Отопительные приборы

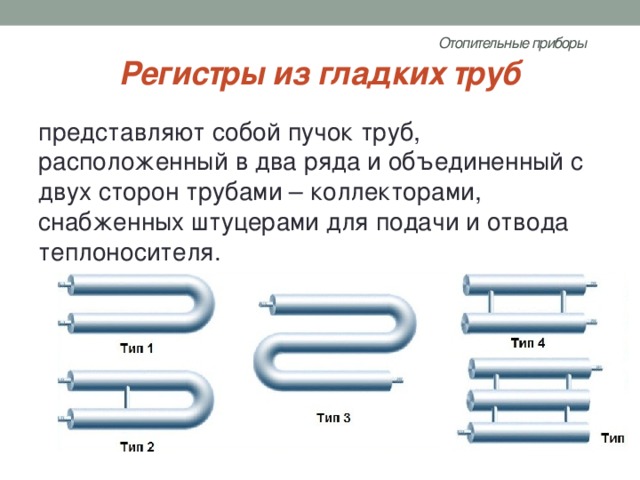

Регистры из гладких труб

представляют собой пучок труб, расположенный в два ряда и объединенный с двух сторон трубами – коллекторами, снабженных штуцерами для подачи и отвода теплоносителя.

Отопительные приборы

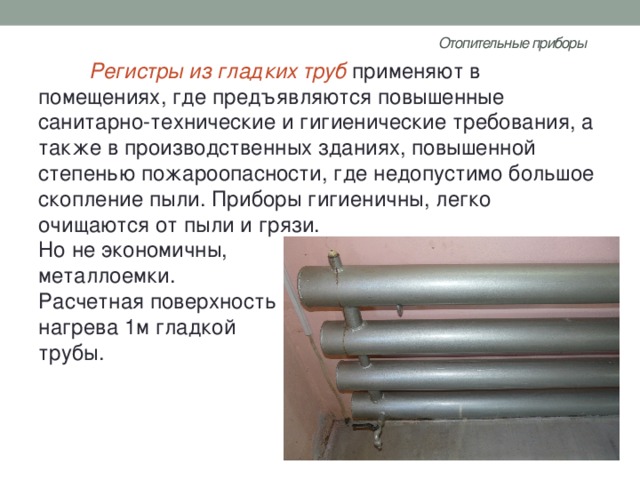

Регистры из гладких труб применяют в помещениях, где предъявляются повышенные санитарно-технические и гигиенические требования, а также в производственных зданиях, повышенной степенью пожароопасности, где недопустимо большое скопление пыли. Приборы гигиеничны, легко очищаются от пыли и грязи.

Но не экономичны,

металлоемки.

Расчетная поверхность

нагрева 1м гладкой

трубы.

Отопительные приборы

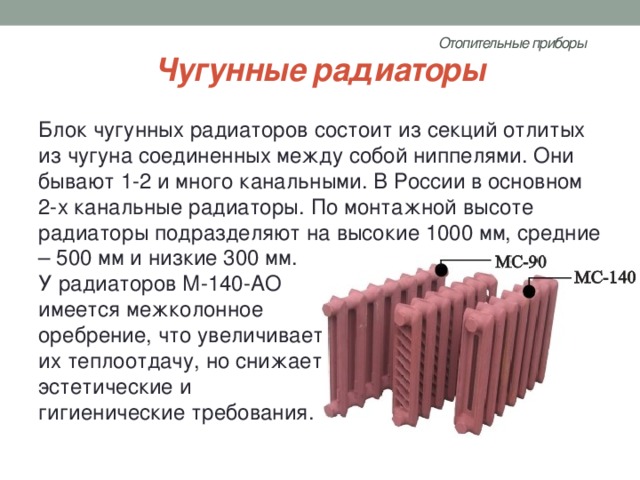

Чугунные радиаторы

Блок чугунных радиаторов состоит из секций отлитых из чугуна соединенных между собой ниппелями. Они бывают 1-2 и много канальными. В России в основном 2-х канальные радиаторы. По монтажной высоте радиаторы подразделяют на высокие 1000 мм, средние – 500 мм и низкие 300 мм.

У радиаторов М-140-АО

имеется межколонное

оребрение, что увеличивает

их теплоотдачу, но снижает

эстетические и

гигиенические требования.

Отопительные приборы

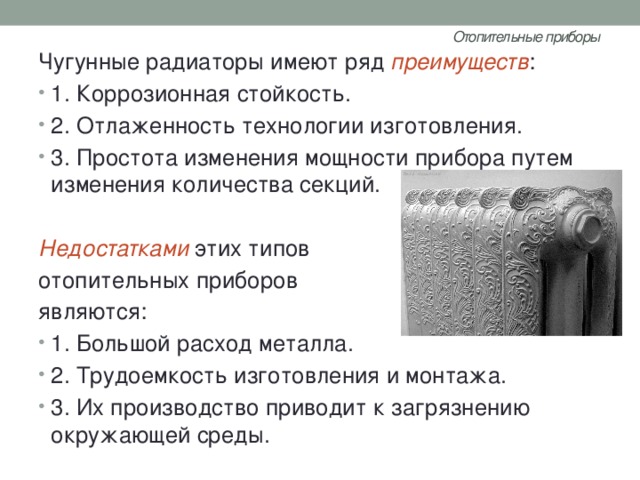

Чугунные радиаторы имеют ряд преимуществ :

• 1. Коррозионная стойкость.
• 2. Отлаженность технологии изготовления.
• 3. Простота изменения мощности прибора путем изменения количества секций.

Недостатками этих типов

отопительных приборов

являются:

• 1. Большой расход металла.
• 2. Трудоемкость изготовления и монтажа.
• 3. Их производство приводит к загрязнению окружающей среды.

Отопительные приборы

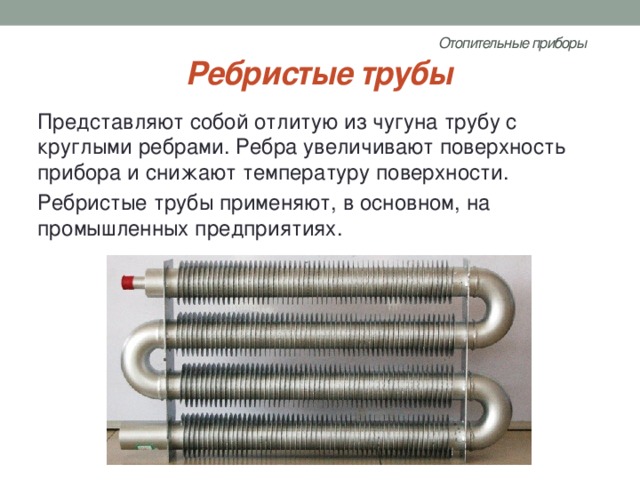

Ребристые трубы

Представляют собой отлитую из чугуна трубу с круглыми ребрами. Ребра увеличивают поверхность прибора и снижают температуру поверхности.

Ребристые трубы применяют, в основном, на промышленных предприятиях.

Отопительные приборы

Достоинства ребристых труб :

1. Дешевые нагревательные приборы.

2. Большая поверхность нагрева.

Недостатки ребристых труб :

Не удовлетворяют санитарно-гигиеническим требованиям (трудно очищаются от пыли).

Отопительные приборы

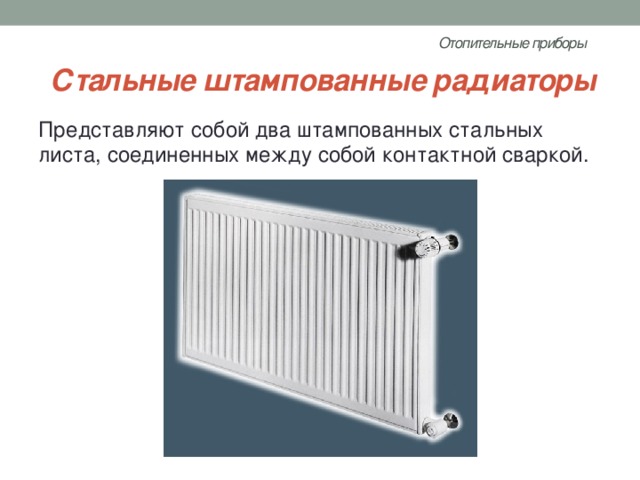

Стальные штампованные радиаторы

Представляют собой два штампованных стальных листа, соединенных между собой контактной сваркой.

Отопительные приборы

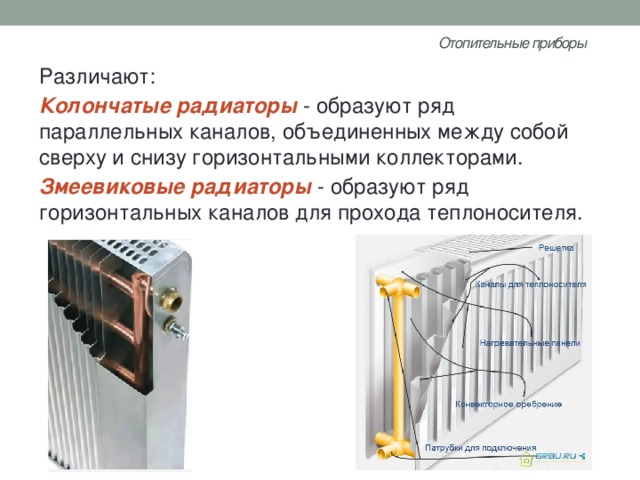

Различают:

Колончатые радиаторы - образуют ряд параллельных каналов, объединенных между собой сверху и снизу горизонтальными коллекторами.

Змеевиковые радиаторы  - образуют ряд горизонтальных каналов для прохода теплоносителя.

Отопительные приборы

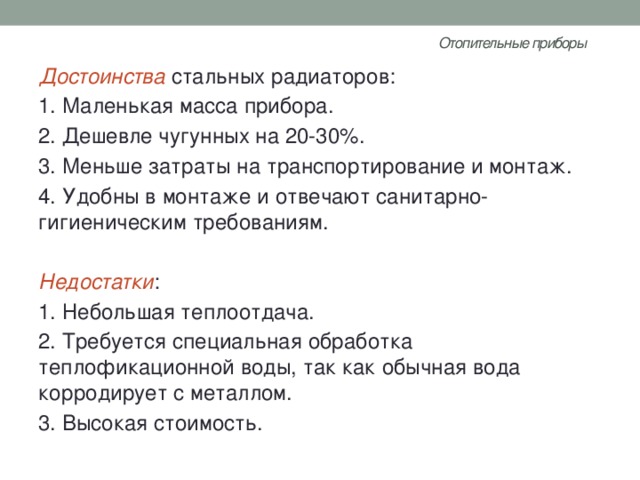

Достоинства стальных радиаторов:

1. Маленькая масса прибора.

2. Дешевле чугунных на 20-30%.

3. Меньше затраты на транспортирование и монтаж.

4. Удобны в монтаже и отвечают санитарно-гигиеническим требованиям.

Недостатки :

1. Небольшая теплоотдача.

2. Требуется специальная обработка теплофикационной воды, так как обычная вода корродирует с металлом.

3. Высокая стоимость.

Отопительные приборы

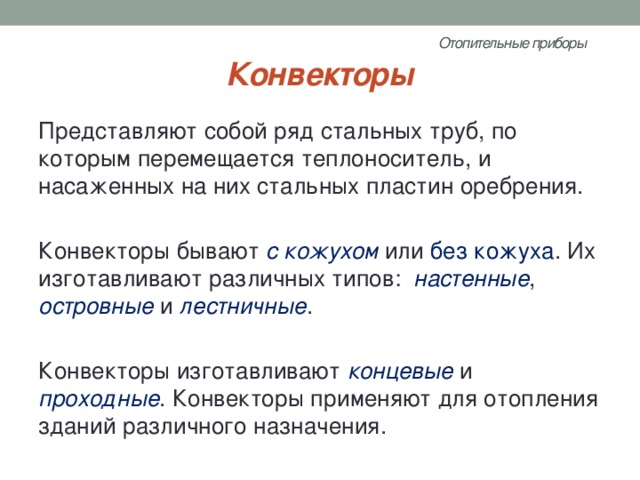

Конвекторы

Представляют собой ряд стальных труб, по которым перемещается теплоноситель, и насаженных на них стальных пластин оребрения.

Конвекторы бывают с кожухом или без кожуха . Их изготавливают различных типов: настенные , островные и лестничные .

Конвекторы изготавливают концевые и проходные . Конвекторы применяют для отопления зданий различного назначения.

Отопительные приборы

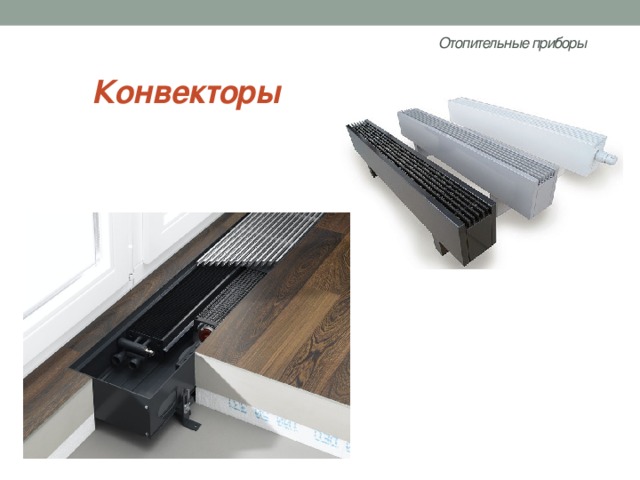

Конвекторы

Отопительные приборы

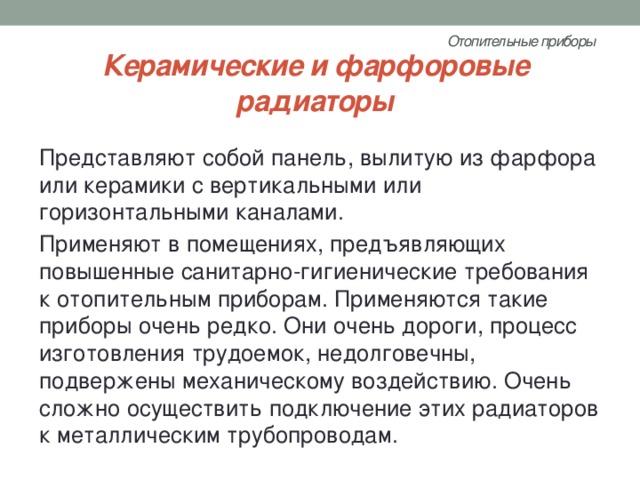

Керамические и фарфоровые радиаторы

Представляют собой панель, вылитую из фарфора или керамики с вертикальными или горизонтальными каналами.

Применяют в помещениях, предъявляющих повышенные санитарно-гигиенические требования к отопительным приборам. Применяются такие приборы очень редко. Они очень дороги, процесс изготовления трудоемок, недолговечны, подвержены механическому воздействию. Очень сложно осуществить подключение этих радиаторов к металлическим трубопроводам.

Отопительные приборы

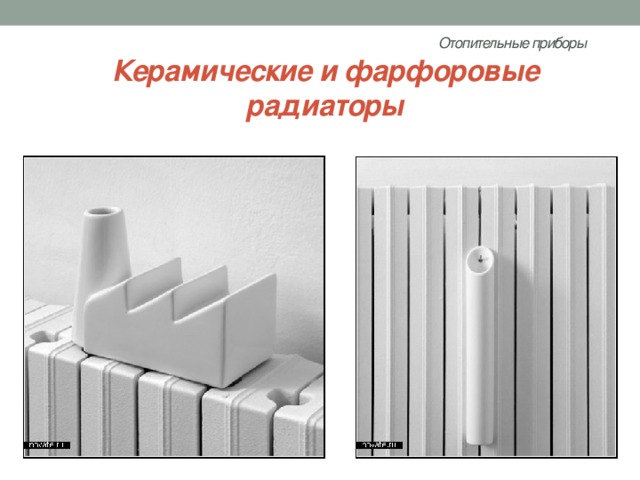

Керамические и фарфоровые радиаторы

Отопительные приборы

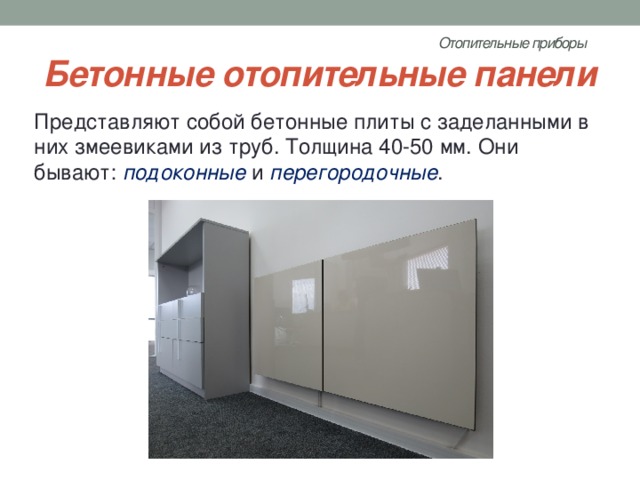

Бетонные отопительные панели

Представляют собой бетонные плиты с заделанными в них змеевиками из труб. Толщина 40-50 мм. Они бывают: подоконные и перегородочные .

Отопительные приборы

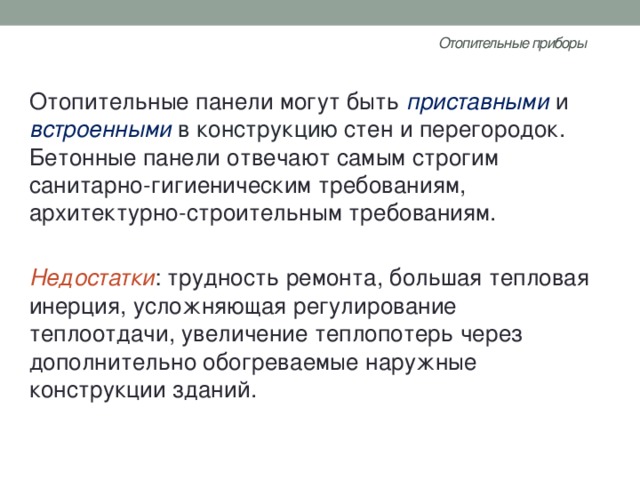

Отопительные панели могут быть приставными и встроенными в конструкцию стен и перегородок. Бетонные панели отвечают самым строгим санитарно-гигиеническим требованиям, архитектурно-строительным требованиям.

Недостатки : трудность ремонта, большая тепловая инерция, усложняющая регулирование теплоотдачи, увеличение теплопотерь через дополнительно обогреваемые наружные конструкции зданий.

Отопительные приборы

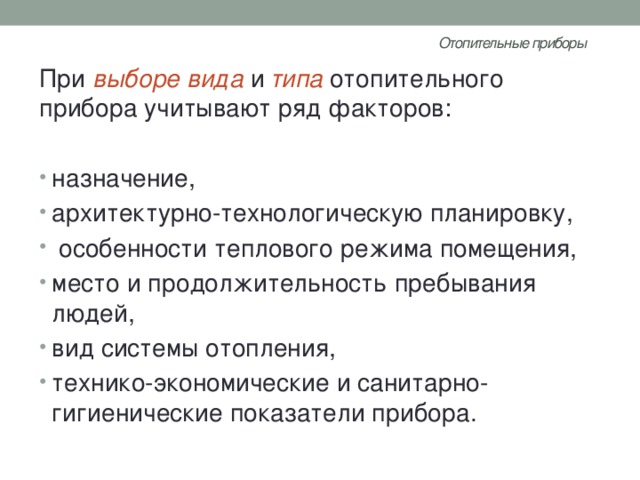

При выборе вида и типа  отопительного прибора учитывают ряд факторов:

• назначение,
• архитектурно-технологическую планировку,
• особенности теплового режима помещения,
• место и продолжительность пребывания людей,
• вид системы отопления,
• технико-экономические и санитарно-гигиенические показатели прибора.

Отопительные приборы

Схемы присоединения отопительных приборов к трубопроводам

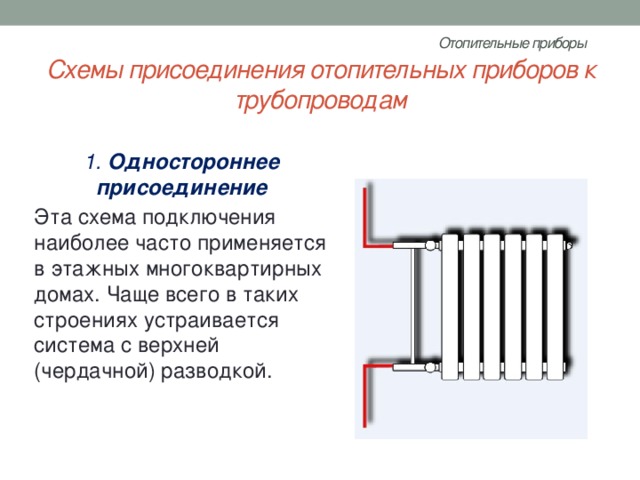

1.  Одностороннее присоединение

Эта схема подключения наиболее часто применяется в этажных многоквартирных домах. Чаще всего в таких строениях устраивается система с верхней (чердачной) разводкой.

Отопительные приборы

Схемы присоединения отопительных приборов к трубопроводам

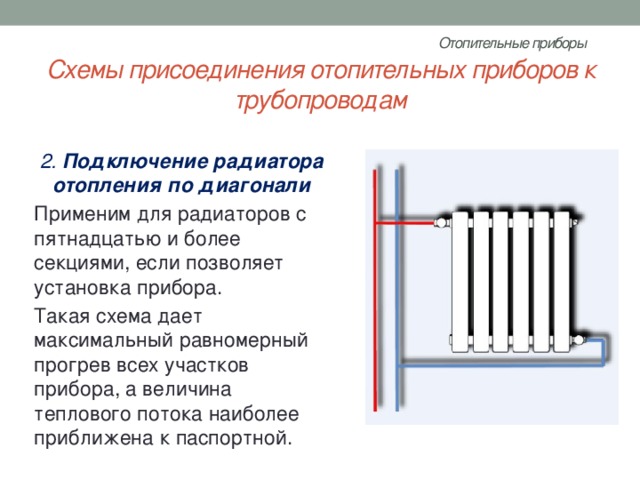

2.  Подключение радиатора отопления по диагонали

Применим для радиаторов с пятнадцатью и более секциями, если позволяет установка прибора.

Такая схема дает максимальный равномерный прогрев всех участков прибора, а величина теплового потока наиболее приближена к паспортной.

Отопительные приборы

Схемы присоединения отопительных приборов к трубопроводам

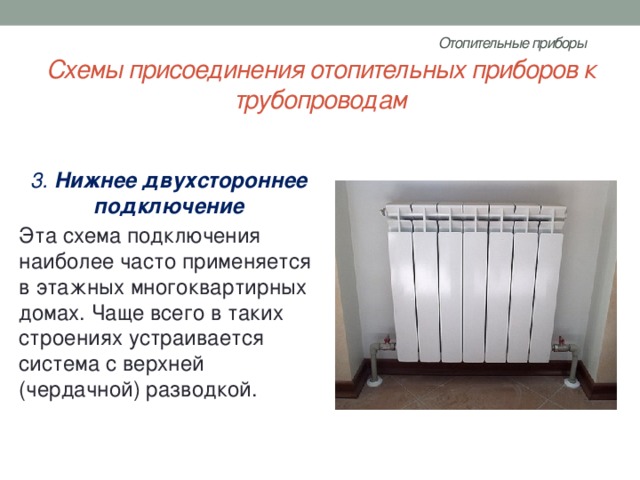

3.  Нижнее двухстороннее подключение

Эта схема подключения наиболее часто применяется в этажных многоквартирных домах. Чаще всего в таких строениях устраивается система с верхней (чердачной) разводкой.

Отопительные приборы

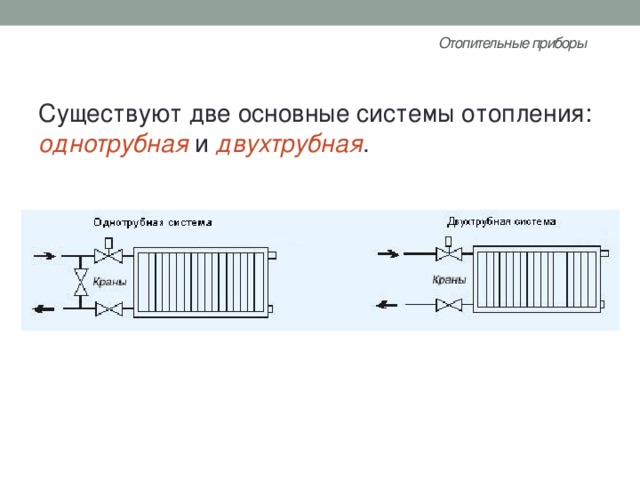

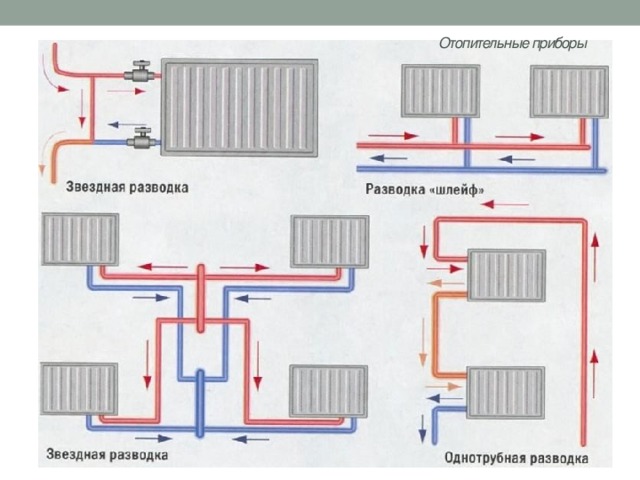

Существуют две основные системы отопления: однотрубная и двухтрубная .

Отопительные приборы

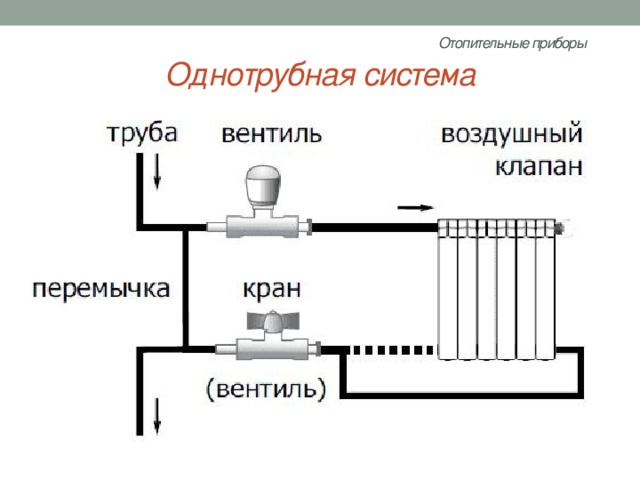

Однотрубная система

Отопительные приборы

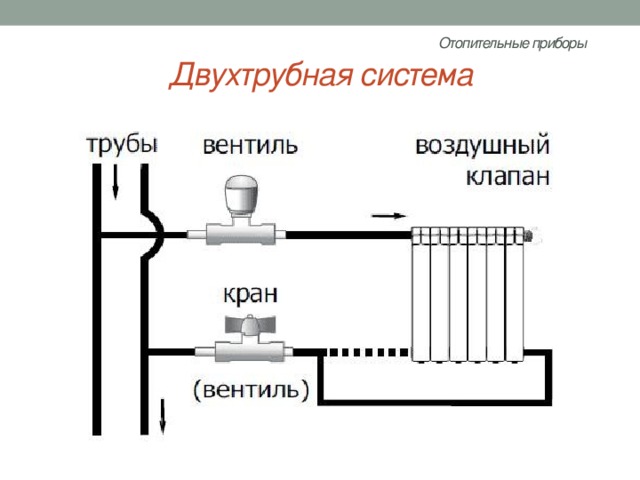

Двухтрубная система

Отопительные приборы

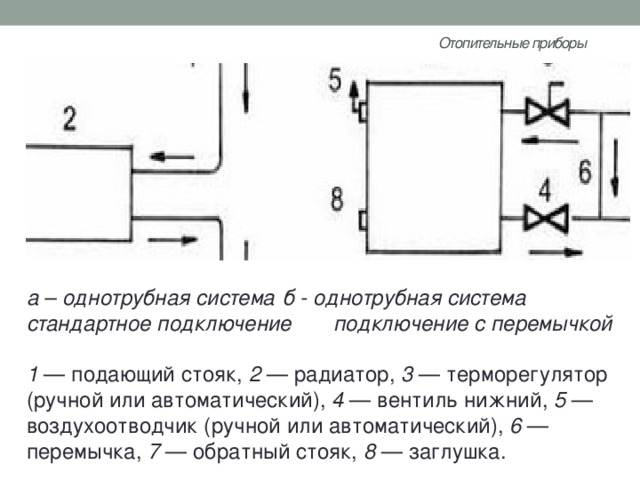

а – однотрубная система б - однотрубная система

стандартное подключение подключение с перемычкой

1  — подающий стояк, 2  — радиатор, 3  — терморегулятор (ручной или автоматический), 4  — вентиль нижний, 5  — воздухоотводчик (ручной или автоматический), 6  — перемычка, 7  — обратный стояк, 8  — заглушка.

Отопительные приборы

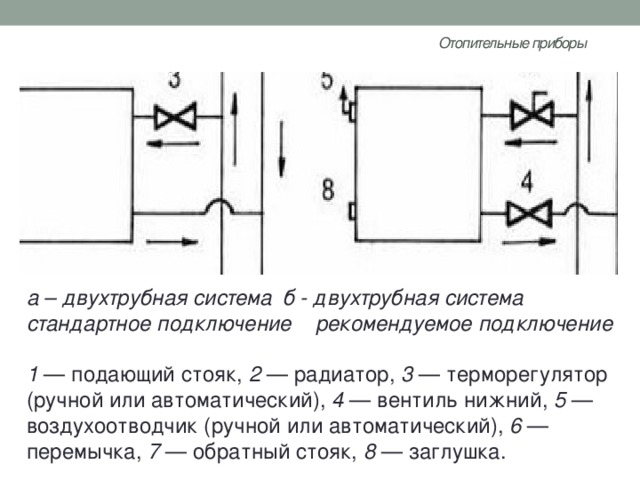

а – двухтрубная система б - двухтрубная система

стандартное подключение рекомендуемое подключение

1  — подающий стояк, 2  — радиатор, 3  — терморегулятор (ручной или автоматический), 4  — вентиль нижний, 5  — воздухоотводчик (ручной или автоматический), 6  — перемычка, 7  — обратный стояк, 8  — заглушка.

Отопительные приборы

Отопительные приборы

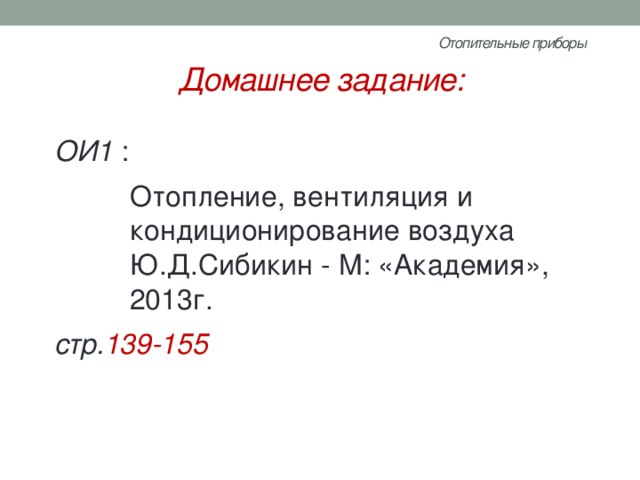

Домашнее задание:

ОИ1 :

Отопление, вентиляция и кондиционирование воздуха Ю.Д.Сибикин - М: «Академия», 2013г.

стр. 139-155

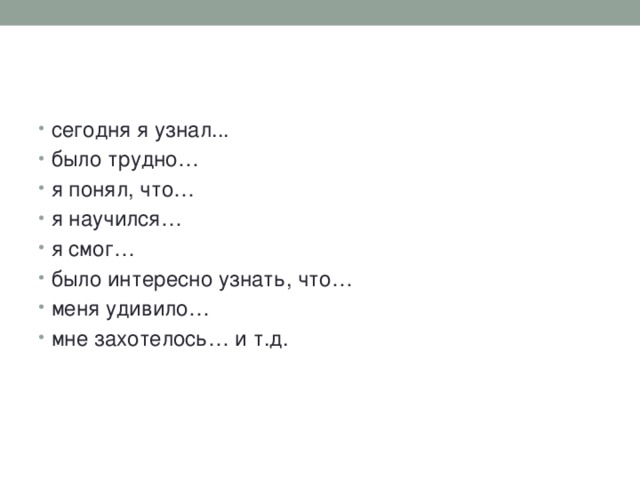

• сегодня я узнал...
• было трудно…
• я понял, что…
• я научился…
• я смог…
• было интересно узнать, что…
• меня удивило…
• мне захотелось… и т.д.
