Открытый урок "Закон Ома"

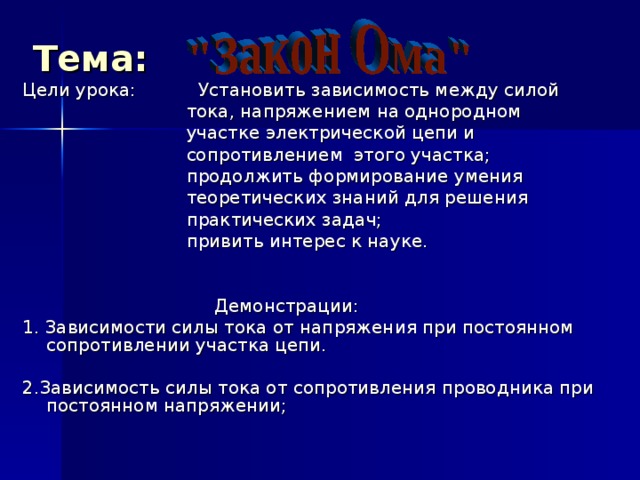

Тема:

Цели урока: Установить зависимость между силой

тока, напряжением на однородном

участке электрической цепи и

сопротивлением этого участка;

продолжить формирование умения

теоретических знаний для решения

практических задач;

привить интерес к науке.

Демонстрации:

1 . Зависимости силы тока от напряжения при постоянном сопротивлении участка цепи.

2 .Зависимость силы тока от сопротивления проводника при постоянном напряжении;

«Науку всё глубже постигнуть стремись, Познанием вечного жаждой томись. Лишь первых познаний блеснёт тебе свет, Узнаешь: предела для знания нет». Фирдоуси (940 -1030 гг.)

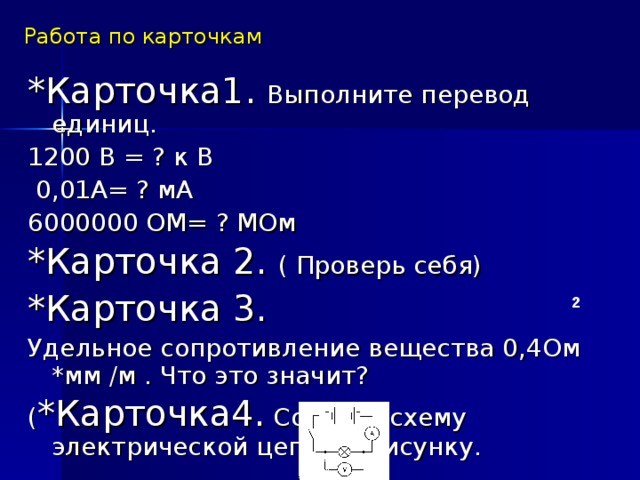

Работа по карточкам

*Карточка1. Выполните перевод единиц.

1200 В = ? к В

0,01А= ? мА

6000000 ОМ= ? МОм

*Карточка 2. ( Проверь себя)

*Карточка 3.

Удельное сопротивление вещества 0,4Ом *мм /м . Что это значит?

( *Карточка4. Собрать схему электрической цепи по рисунку.

2

R 1 " width="640"

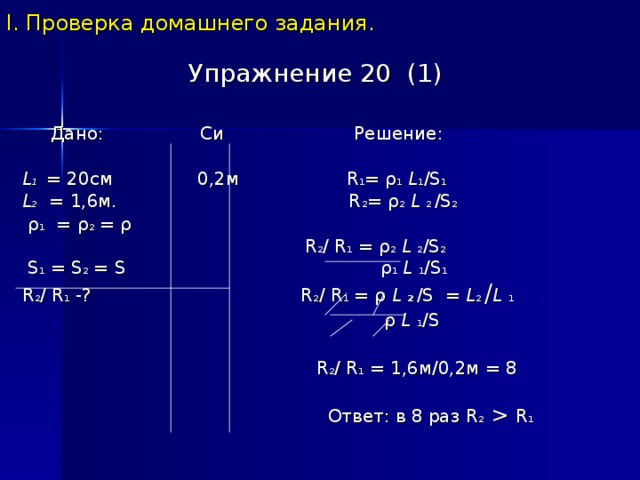

I. Проверка домашнего задания.

Упражнение 20 (1)

Дано: Си Решение:

L 1 = 2 0 см 0,2м R 1 = ρ 1 L 1 /S 1

L 2 = 1 ,6м. R 2 = ρ 2 L 2 /S 2

ρ 1 = ρ 2 = ρ

R 2 / R 1 = ρ 2 L 2 /S 2

S 1 = S 2 = S ρ 1 L 1 /S 1

R 2 / R 1 -? R 2 / R 1 = ρ L 2 /S = L 2 / L 1

ρ L 1 /S

R 2 / R 1 = 1,6 м/0,2м = 8

Ответ: в 8 раз R 2 R 1

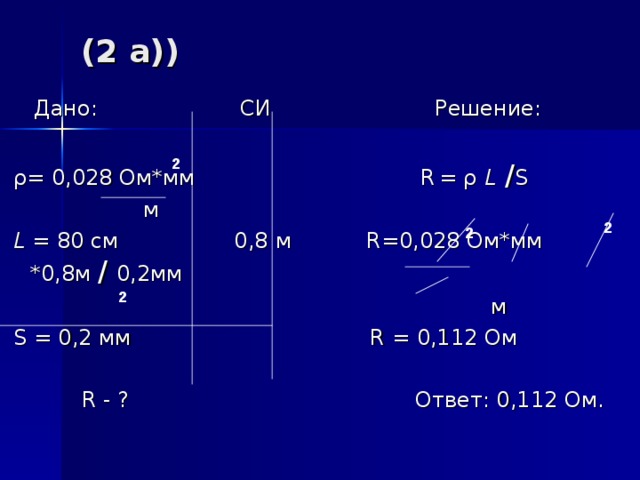

(2 a))

Дано: СИ Решение:

ρ = 0,028 Ом*мм R = ρ L / S

м

L = 80 c м 0,8 м R= 0,028 Ом*мм *0,8 м / 0,2мм

м

S = 0,2 мм R = 0,112 Ом

R - ? Ответ: 0,112 Ом.

2

2

2

2

II. Актуализация знаний :

Физическая величина

Буквенное обозначение

Сила тока

Напряжение

Сопротивление

Единицы измерения

I

U

R

A

B

Ом

а)Заполните таблицу

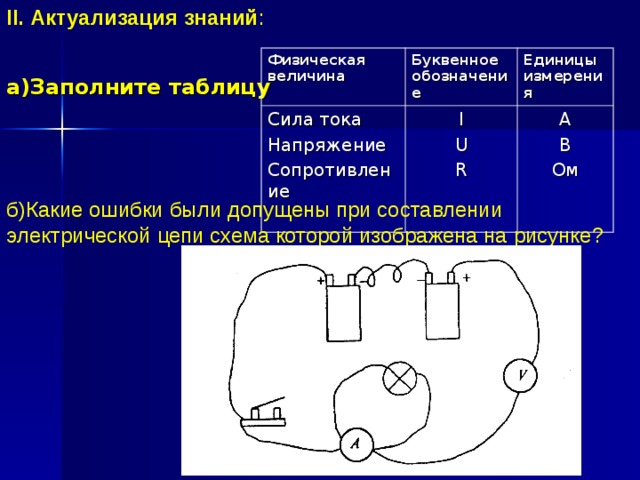

б)Какие ошибки были допущены при составлении электрической цепи схема которой изображена на рисунке?

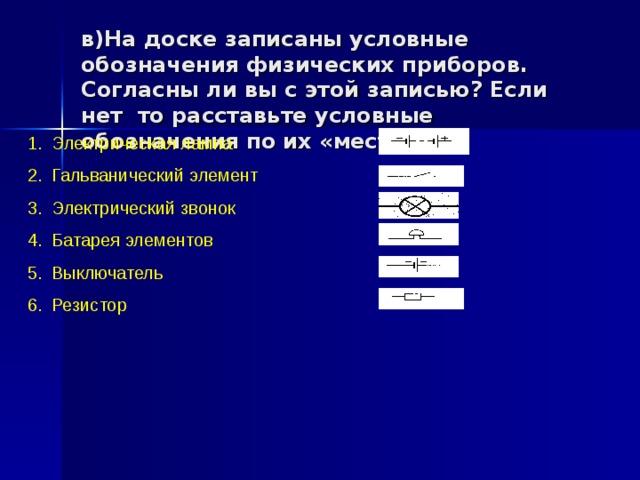

в)На доске записаны условные обозначения физических приборов. Согласны ли вы с этой записью? Если нет то расставьте условные обозначения по их «местам».

• Электрическая лампа
• Гальванический элемент
• Электрический звонок
• Батарея элементов
• Выключатель
• Резистор

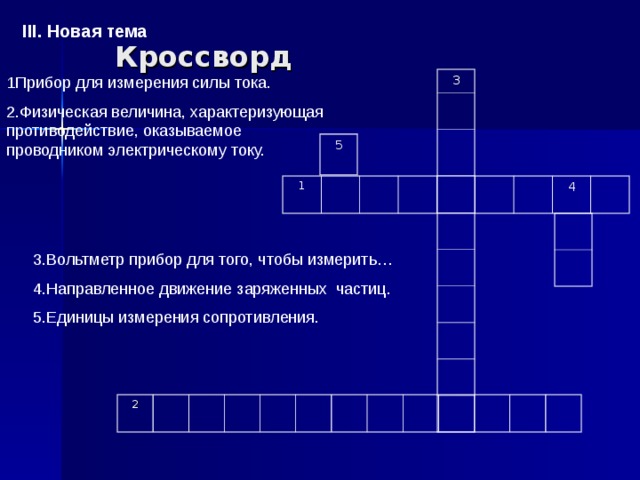

III. Новая тема

Кроссворд

1Прибор для измерения силы тока.

2.Физическая величина, характеризующая противодействие, оказываемое проводником электрическому току.

3

5

1

4

3.Вольтметр прибор для того, чтобы измерить…

4.Направленное движение заряженных частиц.

5.Единицы измерения сопротивления.

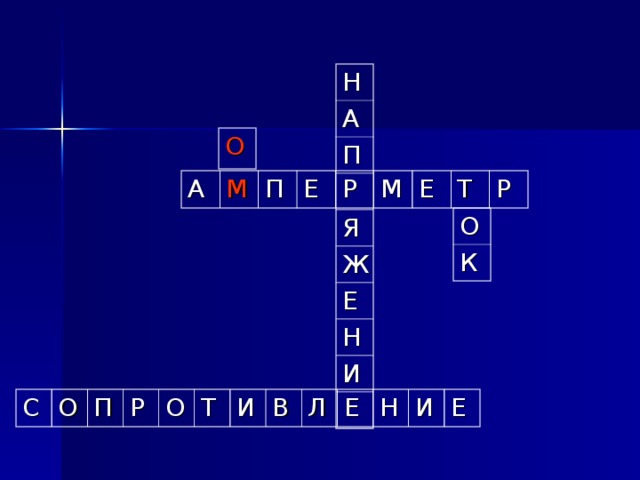

2

Н

А

П

Я

Ж

Е

Н

И

О

А

М

П

Е

Р

М

Е

Т

Р

О

К

С

О

П

Р

О

Т

И

В

Л

Е

Н

И

Е

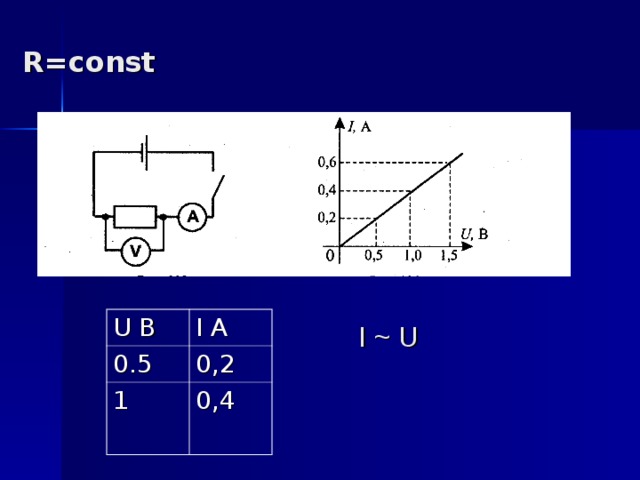

R=const

U В

0.5

I А

1

0,2

0,4

I ~ U

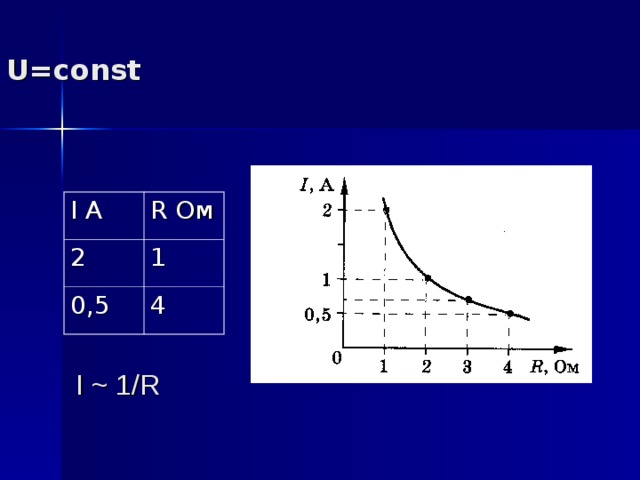

U=const

I A

R O м

2

1

0,5

4

I ~ 1/R

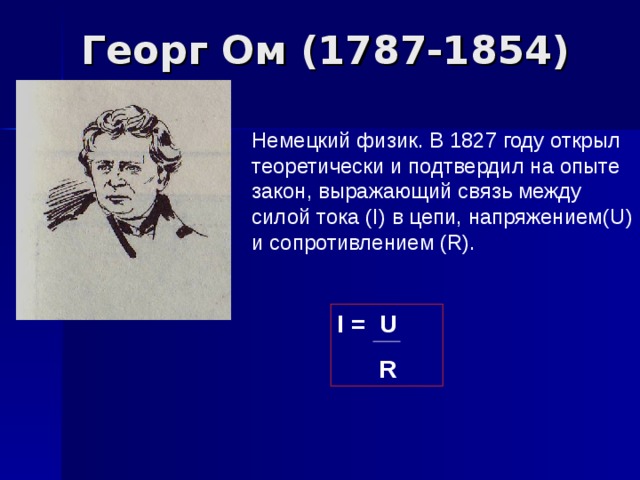

Немецкий физик. В 1827 году открыл теоретически и подтвердил на опыте закон, выражающий связь между силой тока ( I) в цепи, напряжением( U) и сопротивлением ( R).

I = U

R

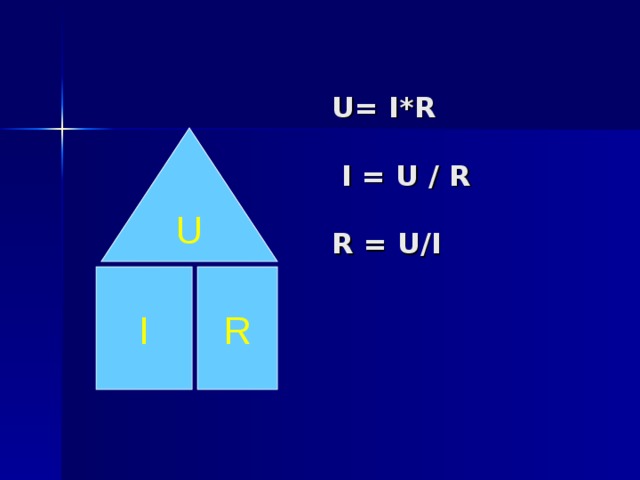

U= I*R I = U / R R = U/I

U

I

R

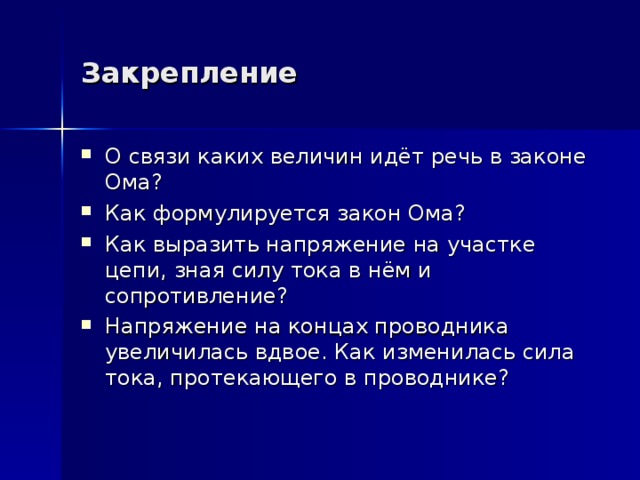

Закрепление

• О связи каких величин идёт речь в законе Ома?
• Как формулируется закон Ома?
• Как выразить напряжение на участке цепи, зная силу тока в нём и сопротивление?
• Напряжение на концах проводника увеличилась вдвое. Как изменилась сила тока, протекающего в проводнике?

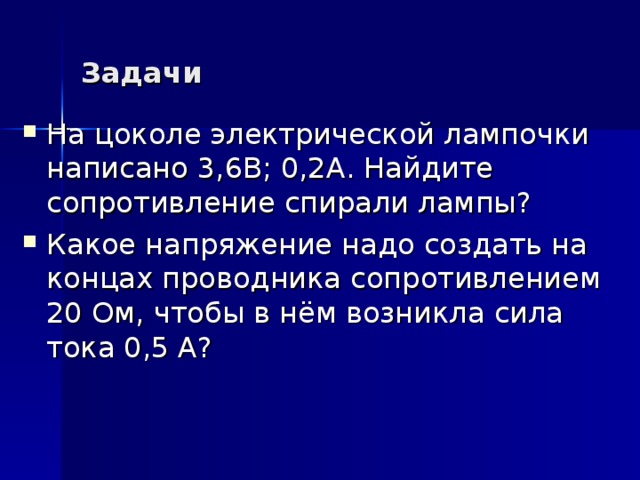

Задачи

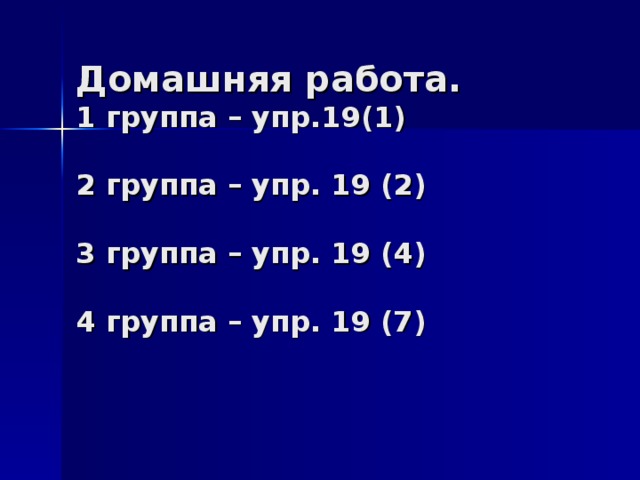

Домашняя работа. 1 группа – упр.19(1) 2 группа – упр. 19 (2) 3 группа – упр. 19 (4) 4 группа – упр. 19 (7)

Подведение итогов

Электричество кругом

Полон им завод и дом

Везде заряды : там и тут

В любом атоме «живут».

А если вдруг они бегут,

То тут же токи создают.

Нам токи очень помогают,

Жизнь кардинально облегчают!

Удивительно оно,

На благо нам обращено

Всех проводов величество

Зовётся : «Электричество».

Проявили нынче мы умение

Законы объяснили и явления.
