Устройство автомата Калашникова АК-74.

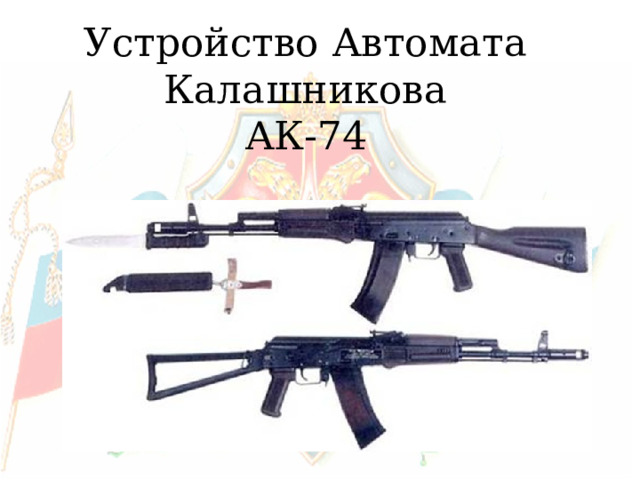

Устройство Автомата Калашникова АК-74

Михаил Тимофеевич Калашников

Дата рождения: 10 ноября 1919 года, семнадцатый ребенок в семье.

Место рождения: село Курья Алтайского края.

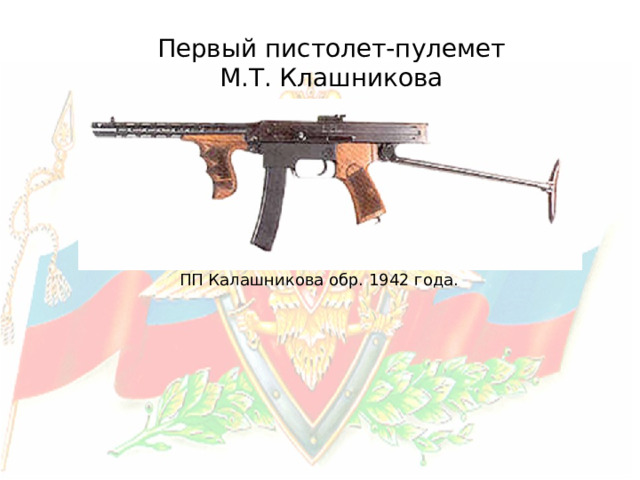

Первый пистолет-пулемет

М.Т. Клашникова

ПП Калашникова обр. 1942 года.

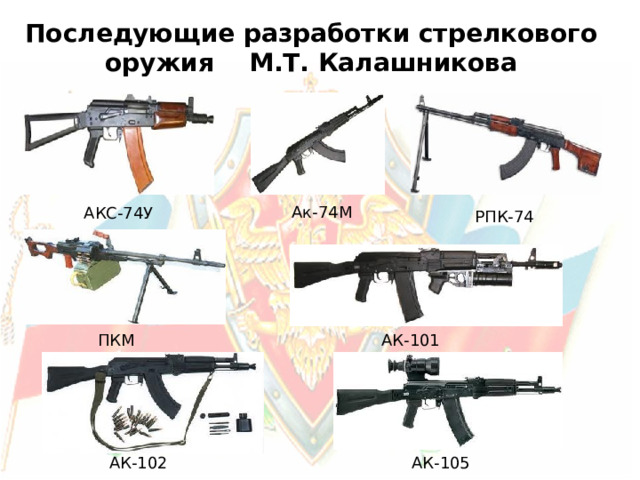

Последующие разработки стрелкового оружия М.Т. Калашникова

Ак-74М

АКС-74У

РПК-74

ПКМ

АК-101

АК-105

АК-102

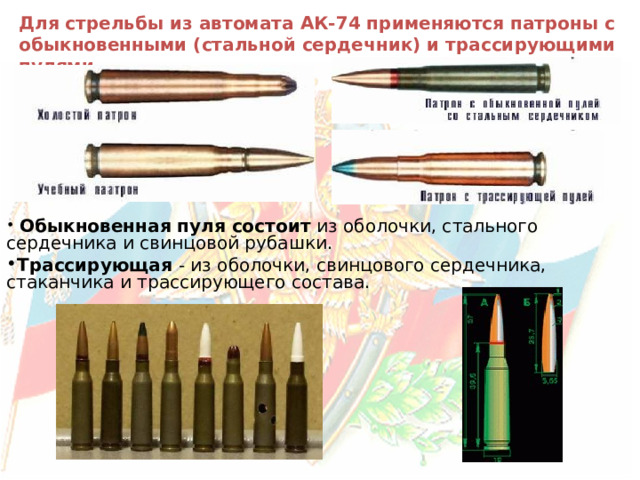

Для стрельбы из автомата АК-74 применяются патроны с обыкновенными (стальной сердечник) и трассирующими пулями.

• Обыкновенная пуля состоит из оболочки, стального сердечника и свинцовой рубашки.
• Трассирующая - из оболочки, свинцового сердечника, стаканчика и трассирующего состава.

Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведётся короткими ( до5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью – 30 патронов.

БОЕВЫЕ СВОЙСТВА АК-74

- Калибр АК-74 ……………………………………………………………......... 5,45 мм

- Прицельная дальность стрельбы из автомата ……………... ........... 1000 м.

• Наиболее действенный огонь :

по наземным целям до……………………………………………… 500 м.

по воздушным целям до……………………………..…………….. 500 м.

- Начальная скорость полета пули ……………………………………….. 900 м/с

- Убойное действие пули сохраняется на дальности до…………….. 1350 м.

- Сосредоточенный огонь по наземным групповым целям

ведется на дальности до………………………………………….. 1000 м.

• Боевая скорострельность :

одиночными до……………………………………………………. 40 в/мин

очередью до………………………………………………………. 100 в/мин

- Темп стрельбы около…………………………………………………… 600 в/мин.

• Дальность прямого выстрела :

по грудной фигуре…………………………………………………… 440 м.

по бегущей фигуре ………………………………………………….. 625 м.

• Вес автомата без штык - ножа со снаряженным пластмассовым магазином ……………………………………………………………… 3.6 кг.

вес штык - ножа с ножнами ……………………………………..… 490гр

- Емкость магазина :……………… ………………………………………. 30 патрон.

- Число нарезов в канале ствола ………………………………………………. 4

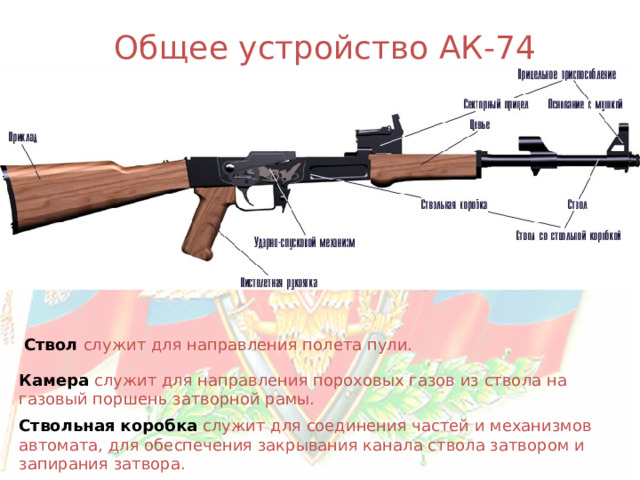

Общее устройство АК-74

Ствол служит для направления полета пули.

Камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

Общее устройство АК-74

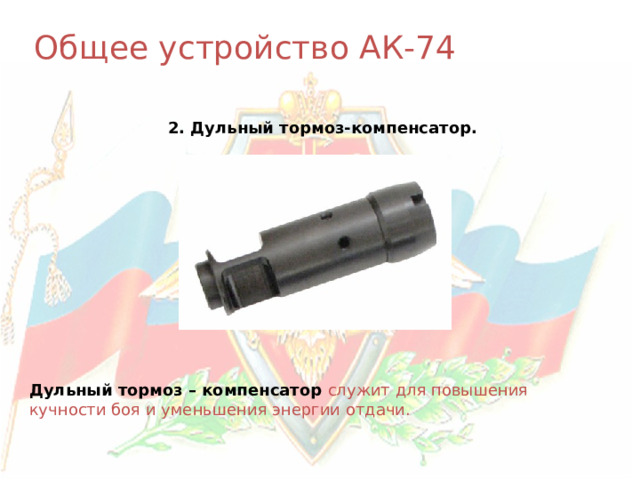

2. Дульный тормоз-компенсатор.

Дульный тормоз – компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

Общее устройство АК-74

3. Крышка ствольной коробки

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

Общее устройство АК-74

4. Затворная рама с газовым поршнем

Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

Общее устройство АК-74

5. Затвор

Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

6. Возвратный механизм

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

Общее устройство АК-74

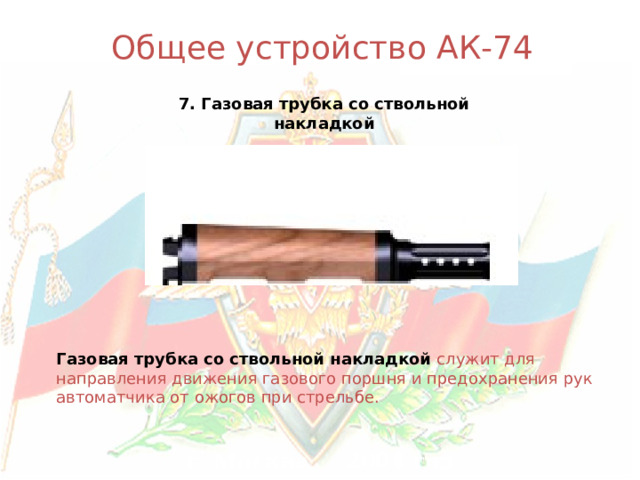

7. Газовая трубка со ствольной накладкой

Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

г. Москва 2004 год

Общее устройство АК-74

8. Цевьё

Цевье служит для удобства действий с автоматом и для предохранения рук от ожогов.

Общее устройство АК-74

9. Магазин

Магазин предназначен для помещения патронов и подачи их в ствольную коробку.

Общее устройство АК-74

10. Штык-нож

Штык-нож присоединяется к автомату перед атакой и служит для

поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

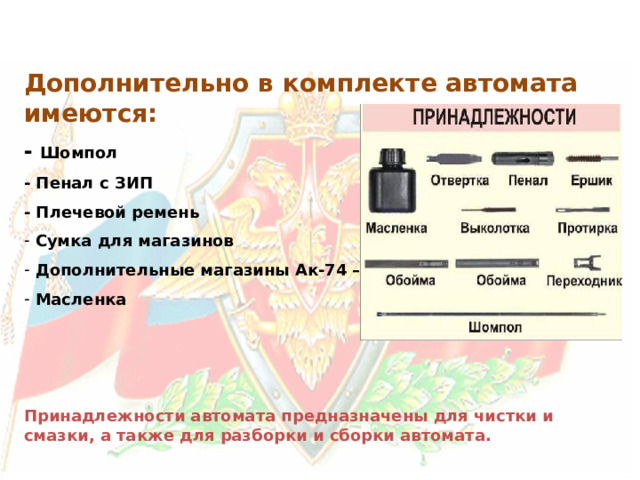

Дополнительно в комплекте автомата имеются:

- Шомпол

- Пенал с ЗИП

- Плечевой ремень

• Сумка для магазинов
• Дополнительные магазины Ак-74 – 3 шт
• Масленка

Принадлежности автомата предназначены для чистки и смазки, а также для разборки и сборки автомата.

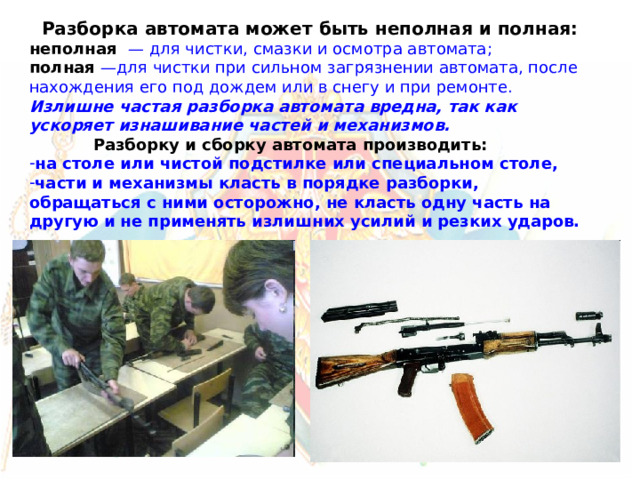

Разборка автомата может быть неполная и полная:

неполная — для чистки, смазки и осмотра автомата;

полная —для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте.

Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку автомата производить:

• на столе или чистой подстилке или специальном столе,
• части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

Нормативы

"отлично"

№ 13 «Неполная

разборки»

15 с

"хорошо"

№ 14 «Сборка

"удовлетво-рительно"

17 с

после неполной

разборки»

25 с

19 с

27 с

32 с
