Устройство настольного сверлильного станка

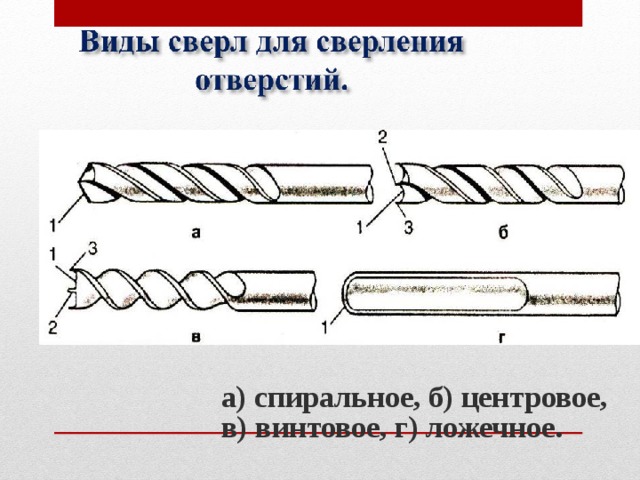

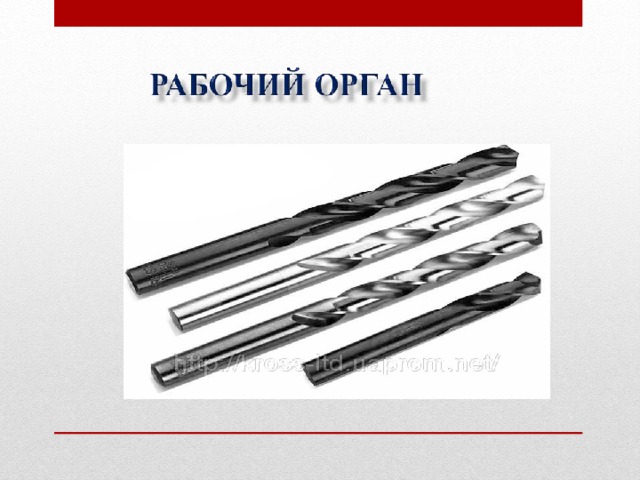

а) спиральное, б) центровое, в) винтовое, г) ложечное.

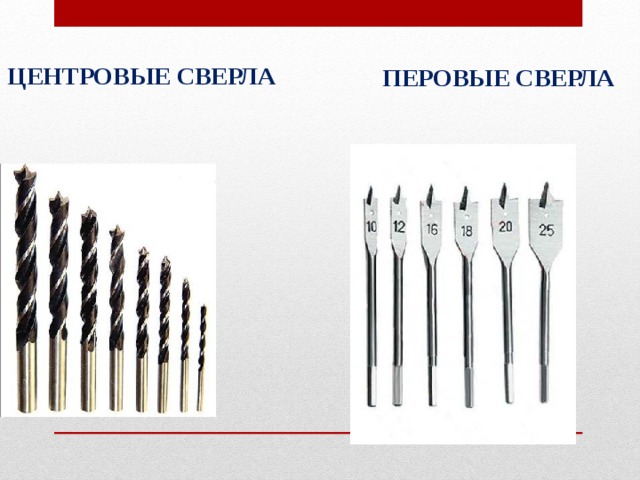

ПЕРОВЫЕ СВЕРЛА

ЦЕНТРОВЫЕ СВЕРЛА

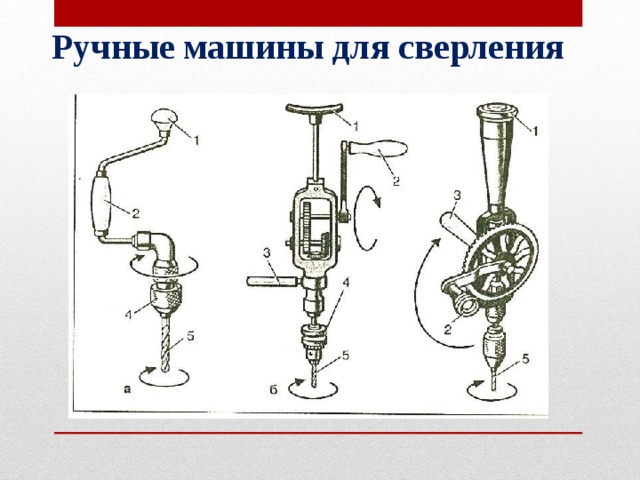

Ручные машины для сверления

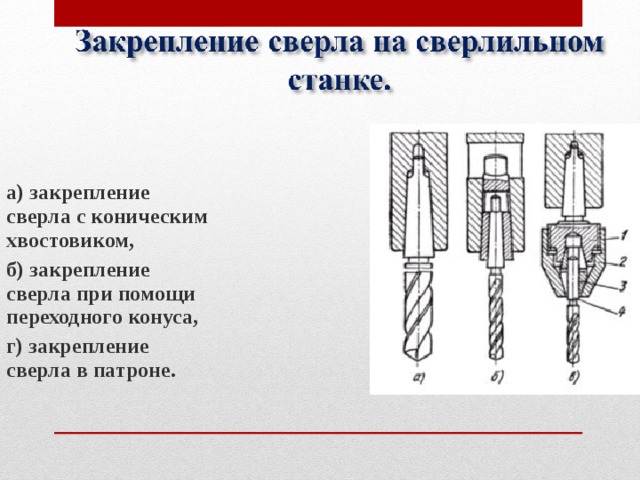

а) закрепление сверла с коническим хвостовиком,

б) закрепление сверла при помощи переходного конуса,

г) закрепление сверла в патроне.

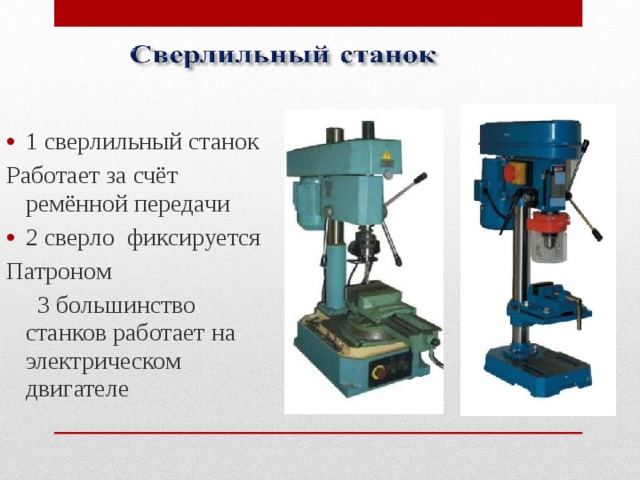

• 1 сверлильный станок

Работает за счёт ремённой передачи

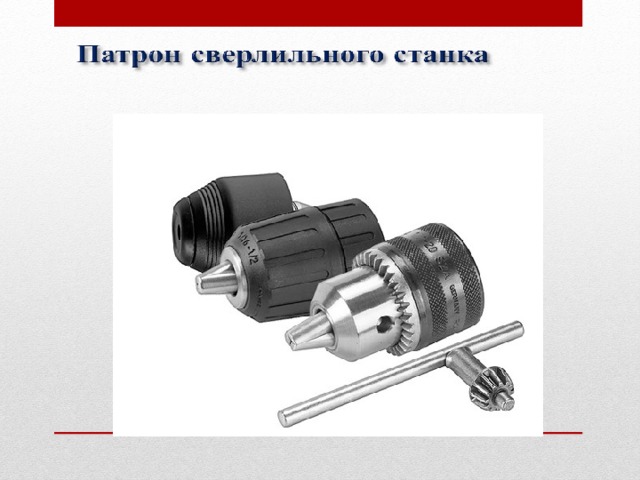

• 2 сверло фиксируется

Патроном

3 большинство станков работает на электрическом двигателе

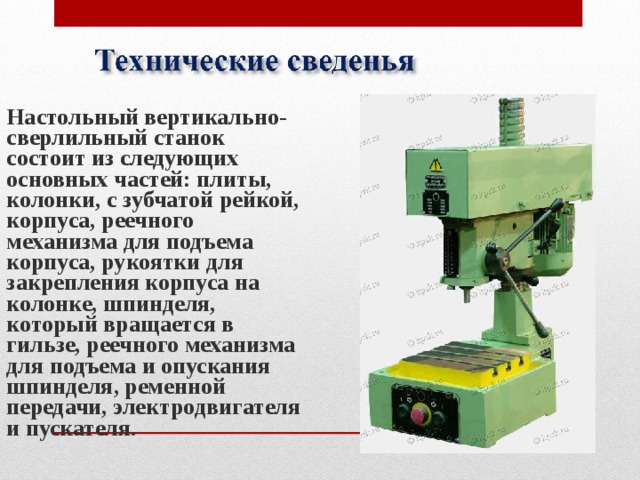

Настольный вертикально-сверлильный станок состоит из следующих основных частей: плиты, колонки, с зубчатой рейкой, корпуса, реечного механизма для подъема корпуса, рукоятки для закрепления корпуса на колонке, шпинделя, который вращается в гильзе, реечного механизма для подъема и опускания шпинделя, ременной передачи, электродвигателя и пускателя.

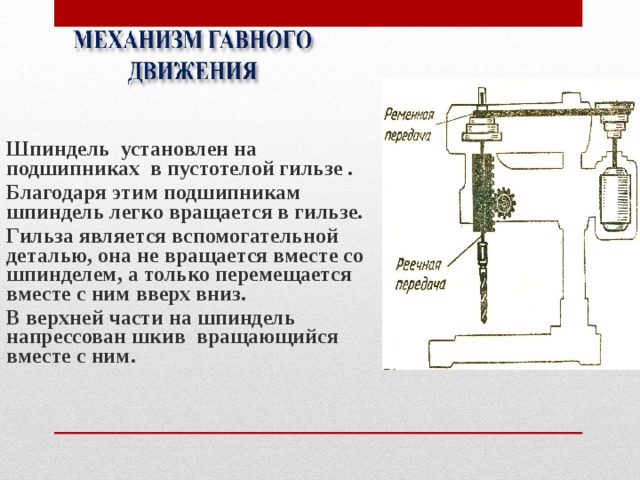

Шпиндель установлен на подшипниках в пустотелой гильзе .

Благодаря этим подшипникам шпиндель легко вращается в гильзе.

Гильза является вспомогательной деталью, она не вращается вместе со шпинделем, а только перемещается вместе с ним вверх вниз.

В верхней части на шпиндель напрессован шкив вращающийся вместе с ним.

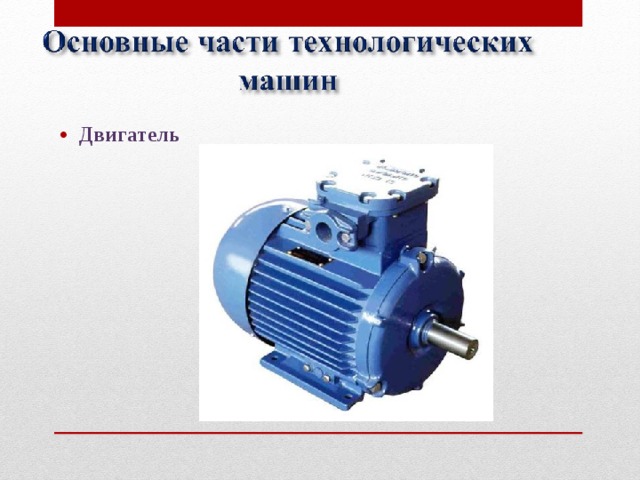

• Двигатель

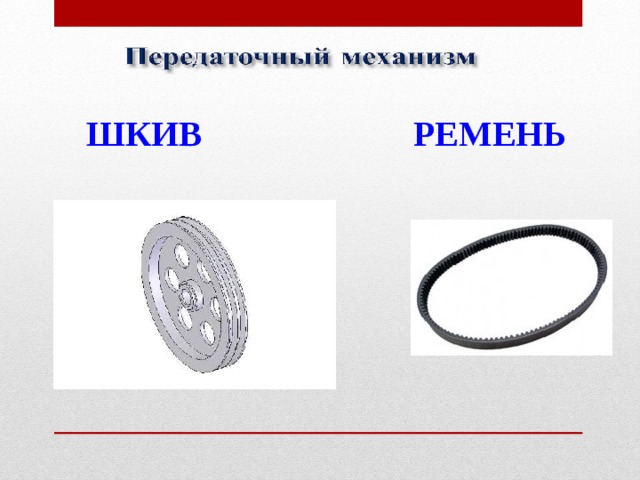

ШКИВ

РЕМЕНЬ

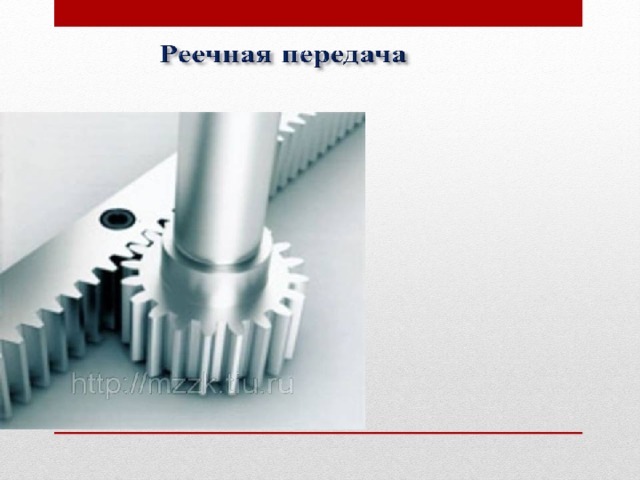

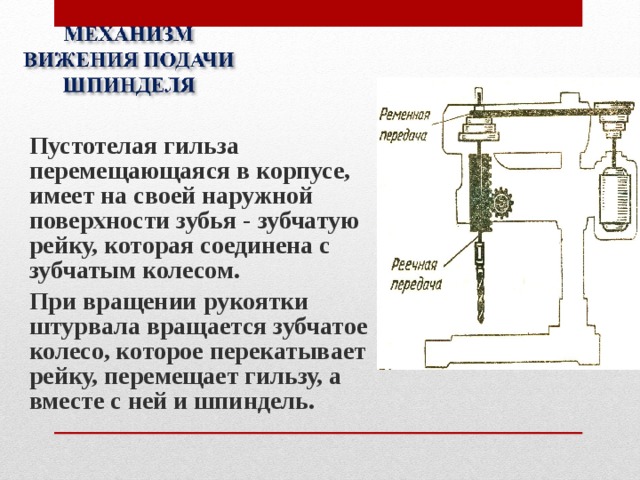

Пустотелая гильза перемещающаяся в корпусе, имеет на своей наружной поверхности зубья - зубчатую рейку, которая соединена с зубчатым колесом.

При вращении рукоятки штурвала вращается зубчатое колесо, которое перекатывает рейку, перемещает гильзу, а вместе с ней и шпиндель.

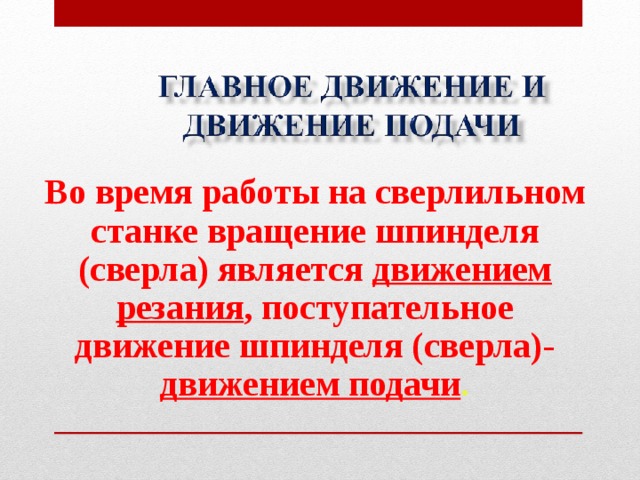

Во время работы на сверлильном станке вращение шпинделя (сверла) является движением резания , поступательное движение шпинделя (сверла)- движением подачи .

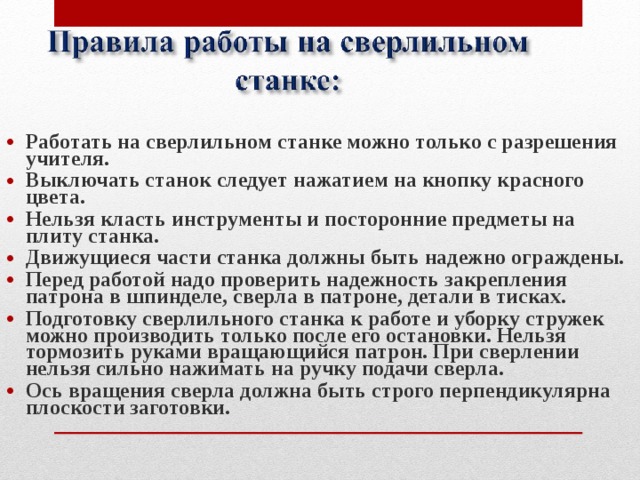

• Работать на сверлильном станке можно только с разрешения учителя.
• Выключать станок следует нажатием на кнопку красного цвета.
• Нельзя класть инструменты и посторонние предметы на плиту станка.
• Движущиеся части станка должны быть надежно ограждены.
• Перед работой надо проверить надежность закрепления патрона в шпинделе, сверла в патроне, детали в тисках.
• Подготовку сверлильного станка к работе и уборку стружек можно производить только после его остановки. Нельзя тормозить руками вращающийся патрон. При сверлении нельзя сильно нажимать на ручку подачи сверла.
• Ось вращения сверла должна быть строго перпендикулярна плоскости заготовки.

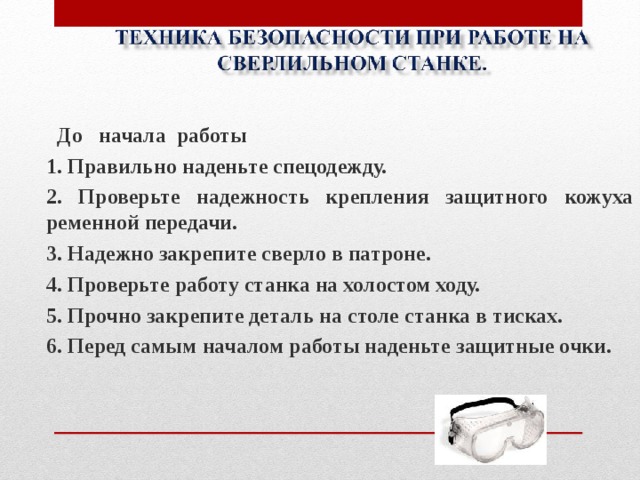

До начала работы

1. Правильно наденьте спецодежду.

2. Проверьте надежность крепления защитного кожуха ременной передачи.

3. Надежно закрепите сверло в патроне.

4. Проверьте работу станка на холостом ходу.

5. Прочно закрепите деталь на столе станка в тисках.

6. Перед самым началом работы наденьте защитные очки.

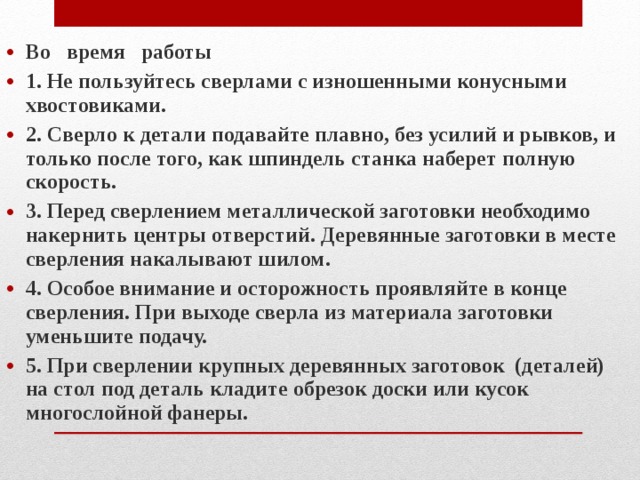

• Во время работы
• 1. Не пользуйтесь сверлами с изношенными конусными хвостовиками.
• 2. Сверло к детали подавайте плавно, без усилий и рывков, и только после того, как шпиндель станка наберет полную скорость.
• 3. Перед сверлением металлической заготовки необходимо накернить центры отверстий. Деревянные заготовки в месте сверления накалывают шилом.
• 4. Особое внимание и осторожность проявляйте в конце сверления. При выходе сверла из материала заготовки уменьшите подачу.
• 5. При сверлении крупных деревянных заготовок (деталей) на стол под деталь кладите обрезок доски или кусок многослойной фанеры.

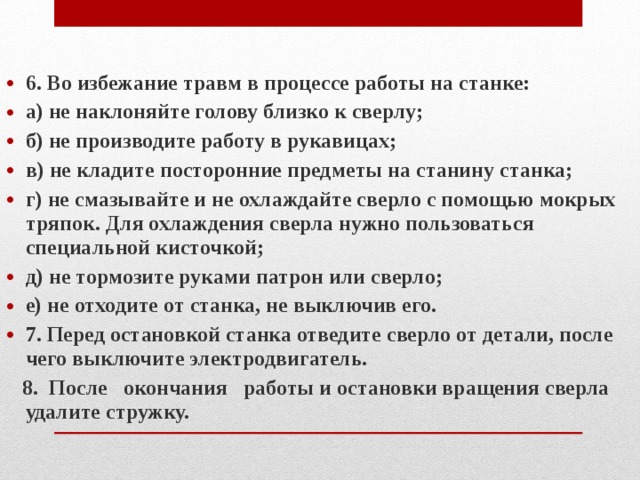

• 6. Во избежание травм в процессе работы на станке:
• а) не наклоняйте голову близко к сверлу;
• б) не производите работу в рукавицах;
• в) не кладите посторонние предметы на станину станка;
• г) не смазывайте и не охлаждайте сверло с помощью мокрых тряпок. Для охлаждения сверла нужно пользоваться специальной кисточкой;
• д) не тормозите руками патрон или сверло;
• е) не отходите от станка, не выключив его.
• 7. Перед остановкой станка отведите сверло от детали, после чего выключите электродвигатель.

8. После окончания работы и остановки вращения сверла удалите стружку.
