Тема «Стартер»
Цель задания — изучить на практике принцип действия источников электрической энергии и ее потребителей на примере устройства сборочных единиц электрооборудования автомобилей, уяснить правила эксплуатации, регулирования зазора между контактами прерывателя; освоить приемы разборки-сборки генераторов, реле-регуляторов, стартеров, аккумуляторных батарей, системы зажигания для автомобилей 3M3-53 и ЗИЛ-130.
Монтажное оборудование, приспособления и инструменты —стартеры СТ142-Б, СТ130-А1, лапный съемник для снятия подшипников с вала ротора, съемник специальный для снятия крышек и шкива генераторов, верстак, тиски, выколотка, крючок из проволоки, комплект инструментов и дополнительно двусторонний ключ гаечный 8х10 мм.
1.Изучить устройство стартеров СТ230-А, СТ230-Б и СТ230-Б2.
2.Разобрать, например, стартер СТ230-А в следующем порядке:
•снять защитный кожух и резиновый уплотнитель, предварительно вывернув из корпуса три винта;
•крючком из проволочки поднять поочередно концы пружин щеток, извлечь их из щеткодержателей;
•снять наконечник провода стартера, предварительно отвернув гайку с клеммы включателя тягового реле;
•вывернуть из корпуса два стяжных болта;
•снять с корпусов стартера и якоря задние крышки;
•снять с вала якоря стальную и фибровую шайбы;
•снять с якоря корпус и реле;
•снять рычаг привода;
•снять с вала якоря крышку стартера и регулировочную шайбу;
•сдвинуть упорное кольцо в сторону шестерни, снять стопорное кольцо (находится под упорным кольцом);
•снять упорное кольцо, привод и промежуточную опору.
3.Выполнить дефектацию снятых деталей.
Стартеры СТ230-А, СТ230-Б и СТ230-Б2 и их регулировка:

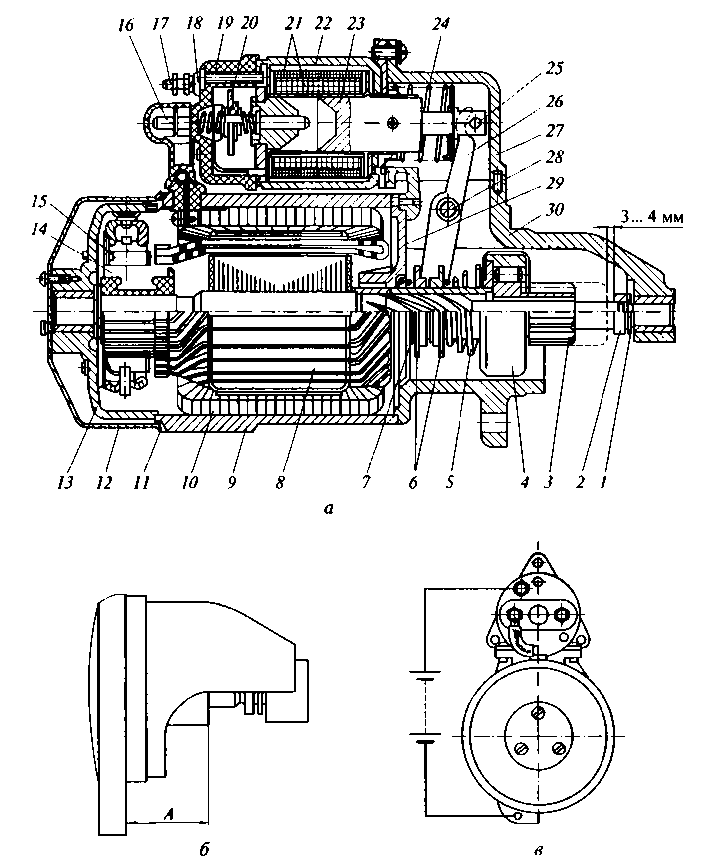

а — конструкция стартера; б — положение шестерни в выключенном состоянии; в — схема для проверки регулировки включателя стартера; 1 — регулировочная шайба; 2 — упорное кольцо; 3 — шестерня; 4 — муфта свободного хода; 5, 7, 18 — пружины; 6— поводковая муфта; 8— якорь; 9— корпус; 10— обмотка возбуждения; 11 — резиновый уплотнитель; 12— кожух; 13, 30— крышки; 14 — коллектор; 15 — щетки; 16 — зажим; 17 — зажим обмоток тягового реле; 19 — крышка реле; 20 — контактный диск; 21 — обмотка реле; 22 — магнитопровод; 23 — якорек; 24 — возвратная пружина; 25 — палец поводка; 26 — рычаг; 27 — крышка привода; 28 — эксцентриковая ось; 29 — опорная шайба среднего подшипника; А — регулируемое расстояние
4.Собрать стартер СТ230-А в последовательности, обратной разборке.
5.Проверить регулировки стартера СТ230-А, учитывая следующие указания:
•ход шестерни регулируют поворотом оси рычага привода так, чтобы выдерживалось расстояние (А) между торцом шестерни и привалочной плоскостью фланца крепления стартера — 34 мм при выключенном стартере;
•момент включения регулируют при выключенном положении стартера осью рычага привода так, чтобы расстояние между упорным кольцом и торцом шестерни было 3...4 мм.
6.Изучить устройство стартера СТ142-Б.
7.Разобрать стартер СТ142-Б, для чего:
•зажав стартер в тисках, отвернуть гайки крепления перемычки к втягивающему реле и корпусу, снять перемычку;
•отвернуть гайки крепления траверсы (со стороны задней крышки);
•отогнуть замковые шайбы и вывернуть четыре длинных болта
Стартер СТ142-Б:

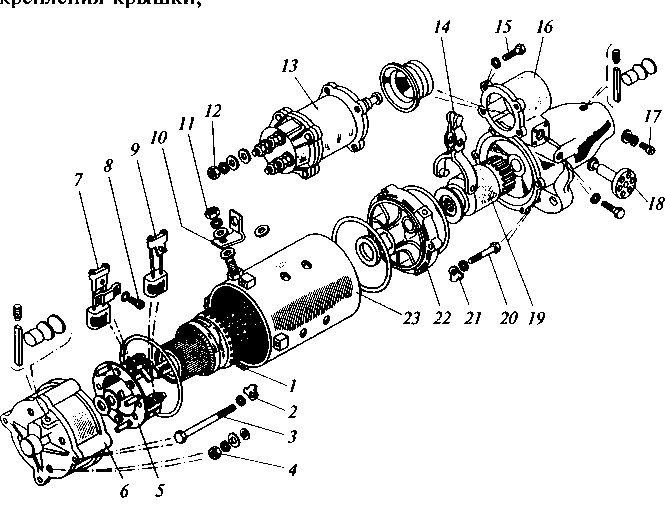

1 — якорь; 2, 21 — шайбы замковые; 3, 20 — болты; 4 — гайка самоконтрящаяся; 5 — траверса; 6 — крышка; 7, 9 — щетки; 8, 15, 17 — винты; 10 — перемычка; 11, 12 — гайки; 13 — реле; 14 — рычаг; 16 — крышка привода; 18 — ось рычага; 19 — привод; 22 — держатель подшипника; 23 — корпус
•снять крышку;
•вывернуть винты, крепящие выводы обмоток возбуждения и щеток к траверсе;
•снять щетки и траверсу;
•вывернуть два винта из фланца крепления стартера и вынуть ось рычага;
•вывернуть четыре винта крепления втягивающего реле и снять его;
•отогнуть замковые шайбы, вывернуть болты крепления передней крышки и снять крышку;
•вынуть из крышки привод и рычаг;
•снять держатель подшипника и якорь.
8.Продефектировать снятые детали, запомнить их название.
9.Собрать стартер, соблюдая последовательность операций, обратную разборке.
Последовательность операций | Инструмент, приспособление | Технические условия и указания |
1. Разобрать стартер СТ230-А |
1. Вывернуть три винта крепления кожуха | Отвертка | |
2. Снять защитный кожух и резиновый уплотнитель | | |
3. Поднять поочередно концы пружин щеток | Крючок из проволоки | |
4.Извлечь щетки из щеткодержателей | | Рабочая поверхность коллектора должна быть гладкой и не иметь значительных подгораний |
5.Отвернуть гайку клеммы включателя тягового реле | Ключ торцовый 19 мм | |
6.Снять наконечник провода стартера | | |
7.Вывернуть из корпуса стартера два стяжных болта | Ключ торцовый 10 мм | |
8 Снять с корпусов стартера и якоря крышки | | |
9. Снять с вала якоря стальную и фибровую шайбы | Отвертка | |
10.Снять с якоря корпус | | |
11. Вывернуть четыре винта крепления крышки тягового реле к крышке стартера | Ключ гаечный 12 мм | |
12.Снять тяговое реле | | |
13.Отвернуть контргайку оси рычага привода | | |
14. Вывернуть эксцентриковую ось из крышки стартера | Отвертка | Стопорное кольцо находится на валу якоря под упорным кольцом |
15.Снять рычаг привода | | |
16.Снять с вала якоря крышку стартера и регулировочную шайбу | | |
17.Сдвинуть упорное кольцо в сторону шестерни | | |
18.Снять с вала стопорное кольцо | | |
19.Снять с вала якоря упорное кольцо, привод и промежуточную опору | | |
2. Сборка стартера СТ230-А |
1.Установить на вал якоря промежуточную опору, привод, упорное кольцо | Отвертка | Стопорное кольцо должно удерживать упорное кольцо |
2. Установить на валу стопорное кольцо | | |
3.Установить на вал регулировочную шайбу, а затем крышку стартера | | |
4. Установить рычаг привода | | |
5. Зафиксировать рычаг эксцентриковой осью | | |
6. Навернуть контргайку на ось | Ключ гаечный 12 мм | |
7. Установить тяговое реле | | |
8. Завернуть четыре винта крепления крышки тягового реле к крышке стартера | Отвертка | |
9. Установить на якорь корпус якоря | | |
10.Установить на вал якоря стальную и фибровые шайбы | | |
11.Установить на корпуса стартера и якоря крышки | | |
12. Завернуть два стяжных болта в корпус стартера | Ключ торцовый 10 мм | |
13. Установить наконечник привода стартера | | |
14. Завернуть гайку клеммы включателя тягового реле | Ключ торцовый 19 мм | |
15. Установить щетки в щеткодержатели | | Щетки высотой менее 6...7 мм заменить |
16. Опустить концы пружин щеток | | |
17. Установить резиновый уплотнитель и защитный кожух | | |
18. Ввернуть три винта крепления кожуха | Отвертка | |
