Устройство сверлильного станка

Тема: Устройство и управление сверлильным станком .

Выполнил: Цыбин Алексей Викторович

Учитель технологии

Курагино, 2016 г.

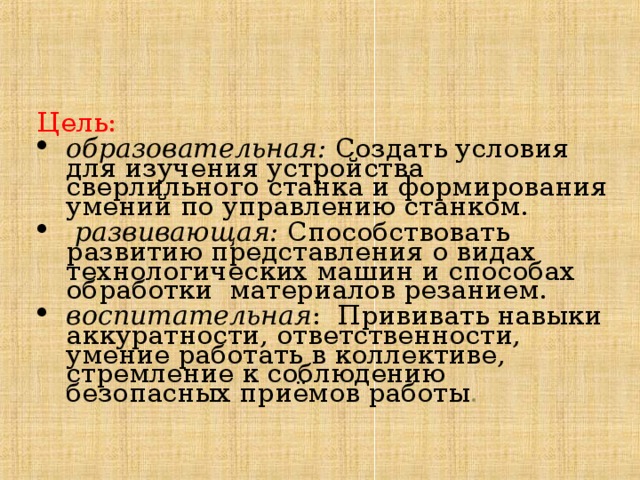

Цель:

• образовательная: Создать условия для изучения устройства сверлильного станка и формирования умений по управлению станком.
• развивающая: Способствовать развитию представления о видах технологических машин и способах обработки материалов резанием.
• воспитательная : Прививать навыки аккуратности, ответственности, умение работать в коллективе, стремление к соблюдению безопасных приёмов работы .

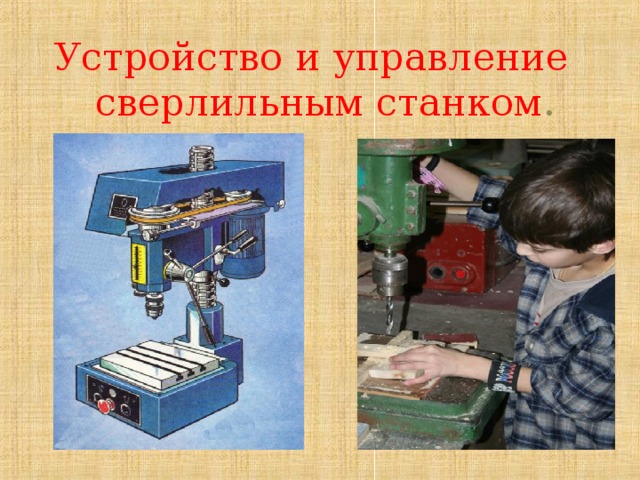

Устройство и управление сверлильным станком .

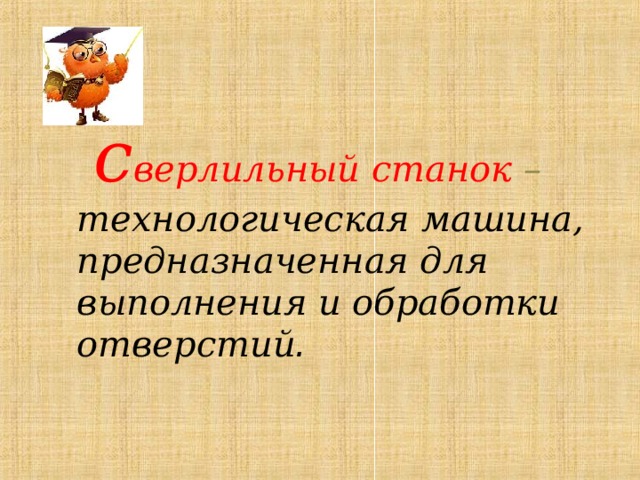

c верлильный станок – технологическая машина, предназначенная для выполнения и обработки отверстий .

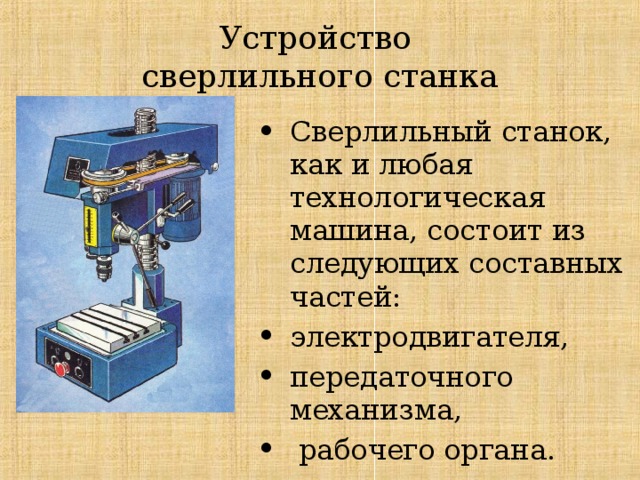

Устройство сверлильного станка

• Сверлильный станок, как и любая технологическая машина, состоит из следующих составных частей:
• электродвигателя,
• передаточного механизма,
• рабочего органа.

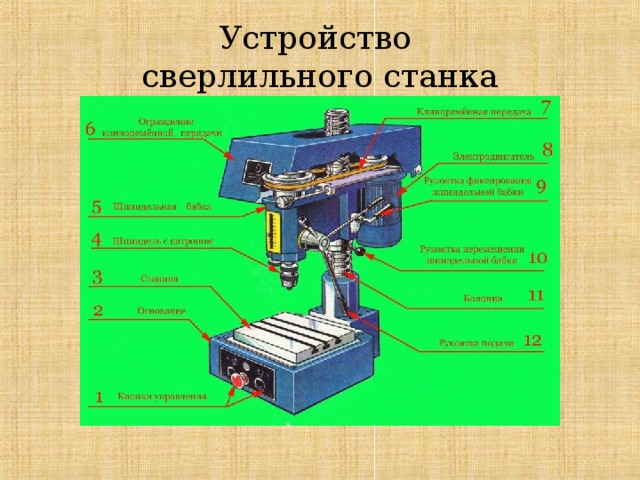

Устройство сверлильного станка

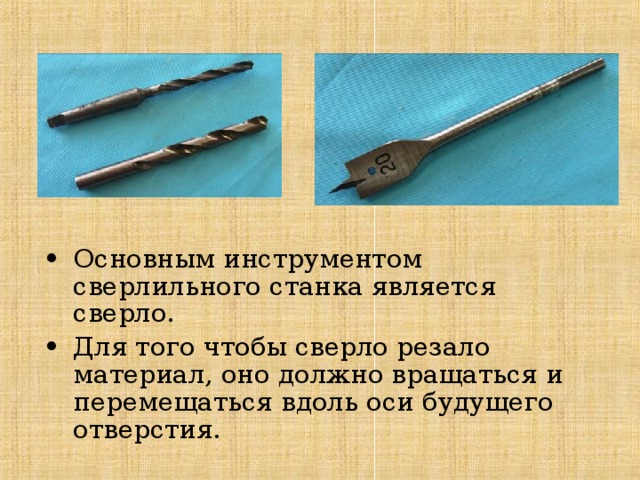

• Основным инструментом сверлильного станка является сверло.
• Для того чтобы сверло резало материал, оно должно вращаться и перемещаться вдоль оси будущего отверстия.

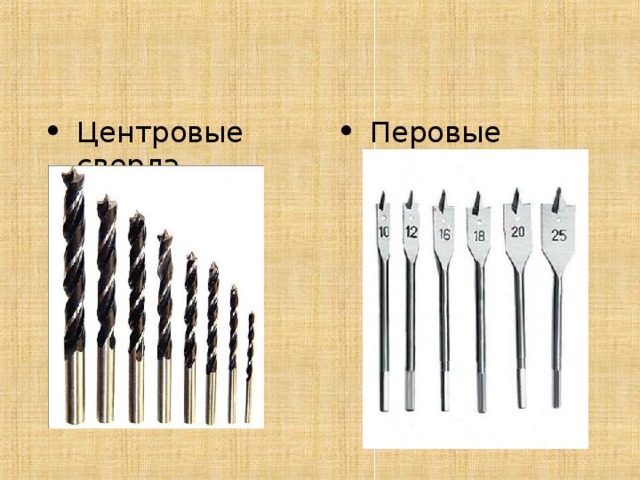

• Центровые сверла

• Перовые сверла

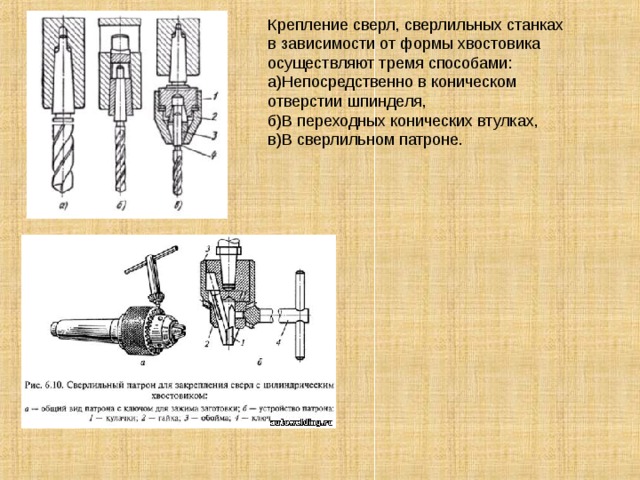

Крепление сверл, сверлильных станках в зависимости от формы хвостовика осуществляют тремя способами: а)Непосредственно в коническом отверстии шпинделя,

б)В переходных конических втулках,

в)В сверлильном патроне.

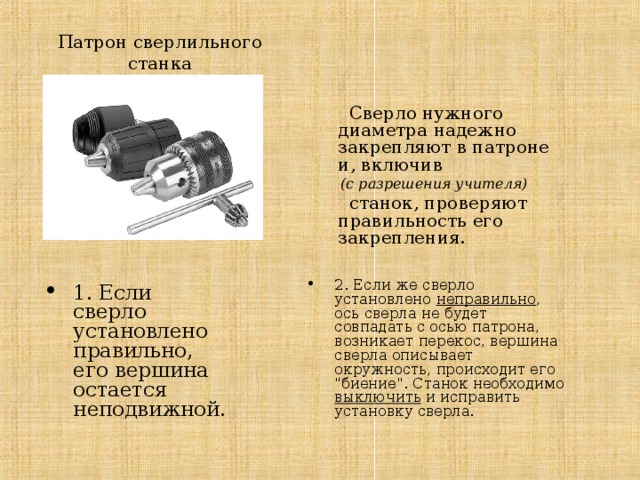

Патрон сверлильного станка

Сверло нужного диаметра надежно закрепляют в патроне и, включив

(с разрешения учителя)

станок, проверяют правильность его закрепления.

• 2. Если же сверло установлено неправильно , ось сверла не будет совпадать с осью патрона, возникает перекос, вершина сверла описывает окружность, происходит его "биение". Станок необходимо выключить и исправить установку сверла.

• 1. Если сверло установлено правильно, его вершина остается неподвижной.

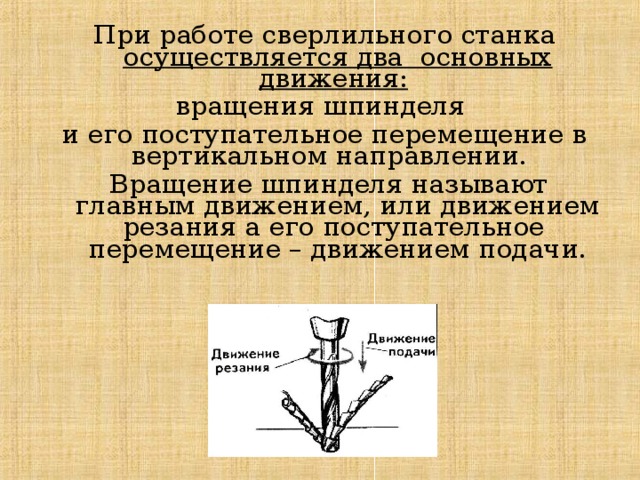

При работе сверлильного станка осуществляется два основных движения:

вращения шпинделя

и его поступательное перемещение в вертикальном направлении.

Вращение шпинделя называют главным движением, или движением резания а его поступательное перемещение – движением подачи.

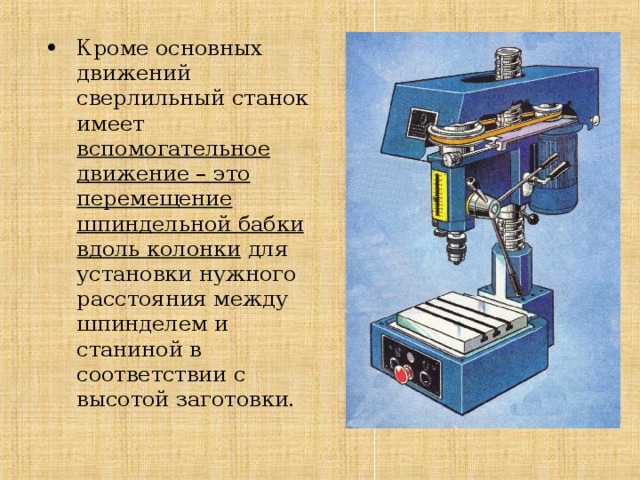

• Кроме основных движений сверлильный станок имеет вспомогательное движение – это перемещение шпиндельной бабки вдоль колонки для установки нужного расстояния между шпинделем и станиной в соответствии с высотой заготовки.

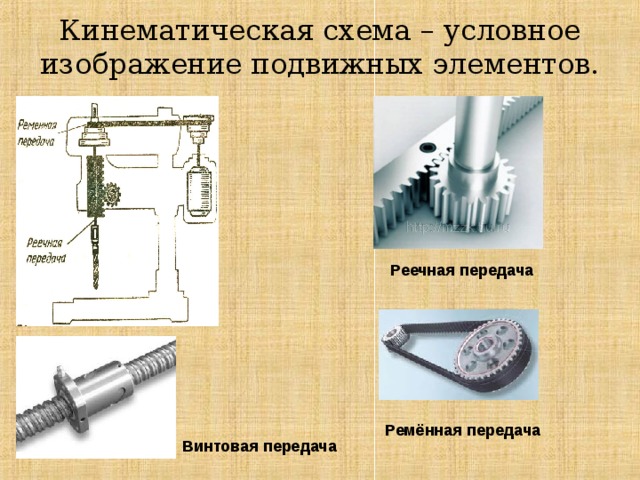

Кинематическая схема – условное изображение подвижных элементов.

Реечная передача

Ремённая передача

Винтовая передача

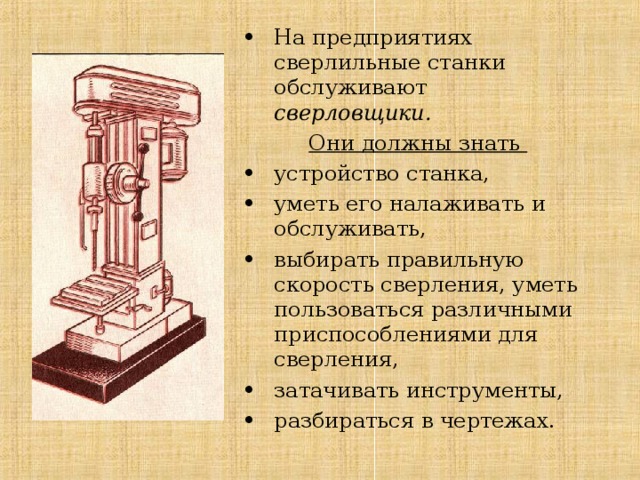

• На предприятиях сверлильные станки обслуживают сверловщики.

Они должны знать

• устройство станка,
• уметь его налаживать и обслуживать,
• выбирать правильную скорость сверления, уметь пользоваться различными приспособлениями для сверления,
• затачивать инструменты,
• разбираться в чертежах.

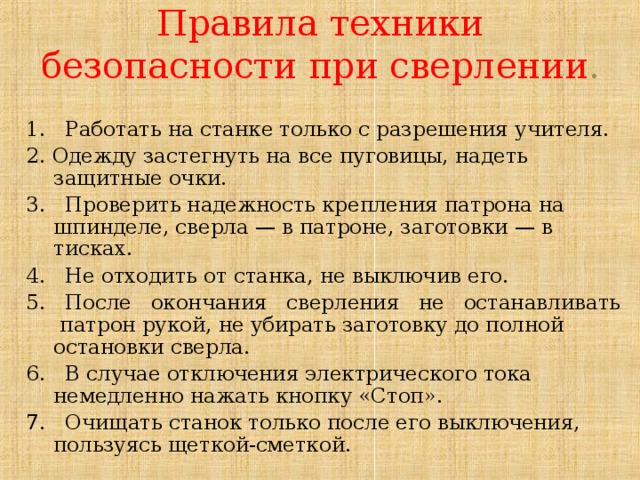

Правила техники безопасности при сверлении .

1. Работать на станке только с разрешения учителя.

2. Одежду застегнуть на все пуговицы, надеть защитные очки.

3. Проверить надежность крепления патрона на шпинделе, сверла — в патроне, заготовки — в тисках.

4. Не отходить от станка, не выключив его.

5. После окончания сверления не останавливать патрон рукой, не убирать заготовку до полной остановки сверла.

6. В случае отключения электрического тока немедленно нажать кнопку «Стоп».

7. Очищать станок только после его выключения, пользуясь щеткой-сметкой.

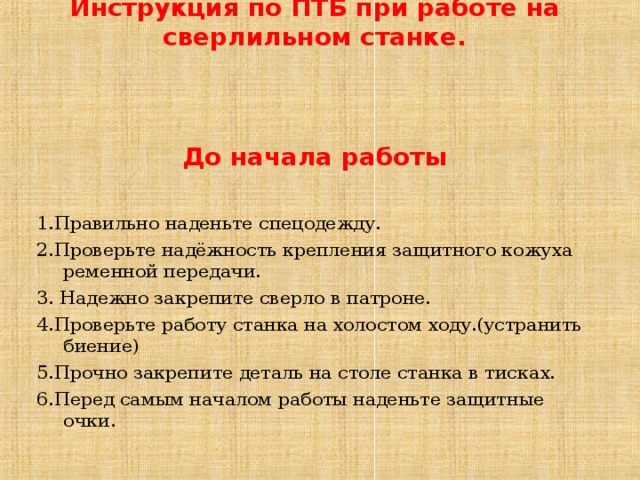

Инструкция по ПТБ при работе на сверлильном станке. До начала работы

1.Правильно наденьте спецодежду.

2.Проверьте надёжность крепления защитного кожуха ременной передачи.

3. Надежно закрепите сверло в патроне.

4.Проверьте работу станка на холостом ходу.(устранить биение)

5. Прочно закрепите деталь на столе станка в тисках.

6. Перед самым началом работы наденьте защитные очки.

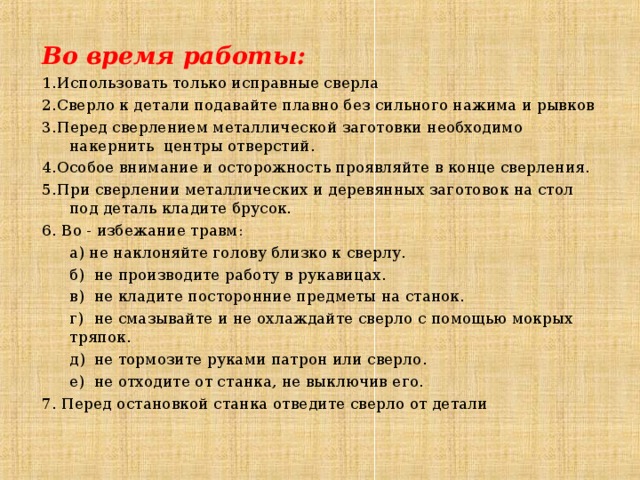

Во время работы:

1. Использовать только исправные сверла

2. Сверло к детали подавайте плавно без сильного нажима и рывков

3. Перед сверлением металлической заготовки необходимо накернить центры отверстий.

4. Особое внимание и осторожность проявляйте в конце сверления.

5. При сверлении металлических и деревянных заготовок на стол под деталь кладите брусок.

6. Во - избежание травм:

а) не наклоняйте голову близко к сверлу.

б) не производите работу в рукавицах.

в) не кладите посторонние предметы на станок.

г) не смазывайте и не охлаждайте сверло с помощью мокрых тряпок.

д) не тормозите руками патрон или сверло.

е) не отходите от станка, не выключив его.

7. Перед остановкой станка отведите сверло от детали

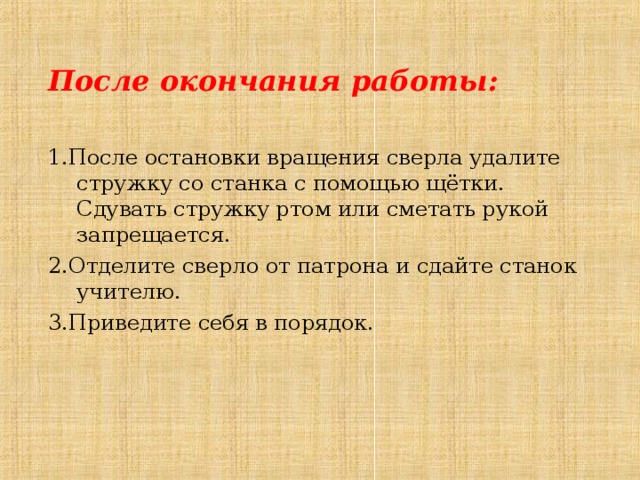

После окончания работы:

1.После остановки вращения сверла удалите стружку со станка с помощью щётки. Сдувать стружку ртом или сметать рукой запрещается.

2. Отделите сверло от патрона и сдайте станок учителю.

3. Приведите себя в порядок.
