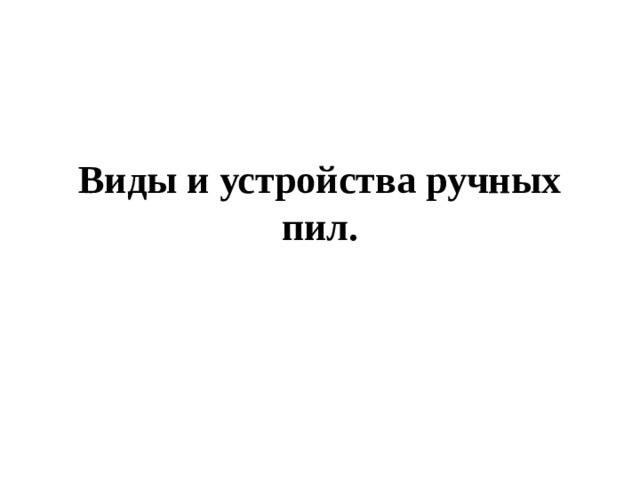

Виды и устройства ручных пил.

Виды и устройства ручных пил.

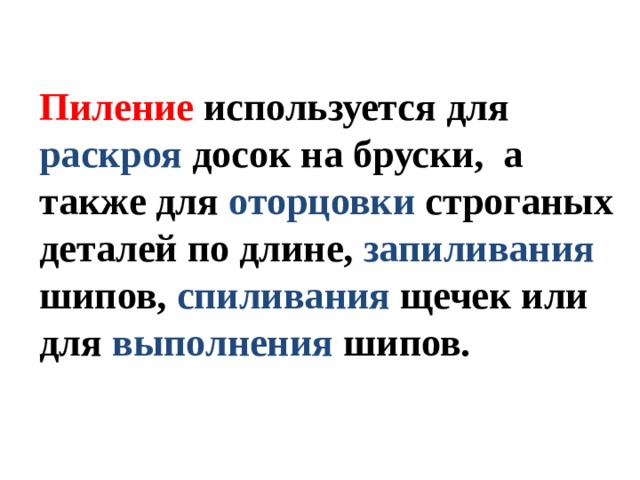

Пиление используется для раскроя досок на бруски, а также для оторцовки строганых деталей по длине, запиливания шипов, спиливания щечек или для выполнения шипов.

Пиление используется для раскроя досок на бруски, а также для оторцовки строганых деталей по длине, запиливания шипов, спиливания щечек или для выполнения шипов.

Инструментом для пиления является пила.

Инструментом для пиления является пила.

Стальное полотно

Ручка

Она представляет собой стальное полотно с насеченными по кромке зубьями (резцами).

Зубья

Обушок

Весь ряд зубьев пилы называется зубчатым венцом. Кромка пильного полотна, противоположная зубчатому венцу, называется обушок.

Зубчатый венец

Для продольного пиления применяют пилу с косоугольными (наклонными) зубьями.

Зубья пилы имеют разную форму. Для продольного пиления применяют пилу с косоугольными (наклонными) зубьями.

Для поперечного пиления применяют пилу с зубьями в виде равносторонних треугольников.

Для поперечного пиления применяют пилу с зубьями в виде равносторонних треугольников.

Для смешанного пиления применяют пилу с зубьями в виде прямоугольных треугольников.

Для смешанного пиления применяют пилу с зубьями в виде прямоугольных треугольников.

Элементы зуба пилы.

Зуб пилы включает следующие элементы: основание, вершину, переднюю, боковые и задние режущие кромки, пазуху, выемку, переднюю, заднюю и две боковые грани. Передняя грань зуба для продольного пиления называется грудкой, задняя – спинкой.

Шаг зуба

Основание

Размеры зуба зависят от его шага и высоты .

Размеры зуба зависят от его шага и высоты . Шаг зуба – это расстояние между вершинами двух смежных зубьев, высота – расстояние от вершины до основания.

Высота зуба

По устройству ручная пила может быть:

По устройству ручная пила может быть натянутой и ненатянутой. У натянутой пилы рама стянута шнуром (тетивой), ненатянутая обычно имеет ручку.

Натянутая пила Ненатянутая пила

Лучковая пила

Шнур (тетива)

Стойка

Закрутка

Распорка

Стойка

К натянутым относятся все лучковые пилы. Лучковая пила состоит из двух шаховок, одной распорки (средника), двух стоек, одной закрутки и одного шнура (тетивы).

Шаховка-ручка

Шаховка-ручка

Полотно

Ножовки

Широкая ножовка

Узкая (курковая) ножовка

К ненатянутым пилам относят ножовки. Ножовка бывает нескольких видов. Для прямолинейного пиления применяют широкую ножовку, для фигурного – узкую, для подгонки соединения – обушковую.

Обушковая ножовка

Наградка

Запиливание поперечных пазов в широких щитах производят наградкой, для поперечного раскроя строганой фанеры при подготовке к фанерованию служит специальная пилка-нож для резки фанеры.

Пилка-нож для резки фанеры

Зубчатый венец

Какие вы знаете элементы пильного полотна?

Обушок

Зубья пилы для смешанного пиления

Чем различаются пилы для продольного , поперечного и смешанного пиления?

Зубья пилы для поперечного пиления

Зубья пилы для продольного пиления

Из каких частей состоит лучковая пила?

Шнур (тетива)

Закрутка

Распорка

Стойка

Стойка

Шаховка-ручка

Полотно

Шаховка-ручка

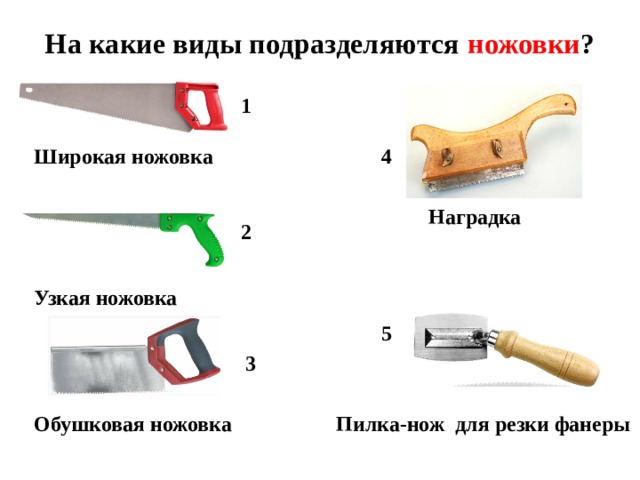

На какие виды подразделяются ножовки ?

1

4

Широкая ножовка

Наградка

2

Узкая ножовка

5

3

Обушковая ножовка

Пилка-нож для резки фанеры
