Виды и устройство редукторов

ПЛАН УРОКА

Тема урока: Виды и устройство редукторов.

Цели урока:

• образовательная: изучение видов и устройства редукторов.

• развивающая:  развитие творческой активности учащихся; формирование познавательных способностей; развитие умения оперировать полученными знаниями, применять их на практике;

• воспитательная: воспитать бережное отношение к сварочному оборудованию.

Оснащение урока: учебник, компьютерная техника (содержит презентацию), наглядные пособия.

Тип урока: комбинированный

ХОД УРОКА

1.Проверка присутствующих на уроке и их готовность к уроку.

2. Актуализация опорных знаний.

Опрос.

- виды газовой аппаратуры;

- назначение баллонов;

- правила эксплуатации баллонов;

- конструктивные особенности баллонов;

- порядок подключения газовой аппаратуры.

3. Мотивация учебной деятельности.

Слово преподавателя.

В связи с тем, что защитный газ поставляется к месту сварки в баллонах под высоким давлением, то возникает необходимость это давление снизить до рабочего. Для этого к баллону присоединяется редуктор, который и позволяет выполнить эту функцию. Также необходимо учитывать, что редуктора могут отличаться по различным показателям. В свази с этим и необходимо знать их виды, конструктивные особенности и области применения.

4.Изучение нового материала

коллективный разбор назначения и устройства трансформатора на конкретном примере

5.Закрепление полученных знаний.

- назначение редуктора;

- принципиальное устройство редукторов;

- окраска редукторов;

- классификация редукторов;

- для чего служит предохранительный клапан?

6.Подведение итогов урока.

Оценивание наиболее активных учеников.

7.Домашнее задание.

Проработать пройденный материал с помощью конспекта и учебника.

Виды и устройство редукторов.

Редуктор служит для понижения давления газа с баллонного (или сетевого) до рабочего и автоматического поддержания рабочего давления постоянной величины независимо от давления газа в баллоне или сети.

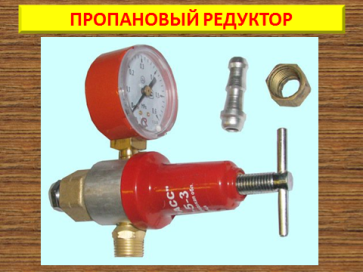

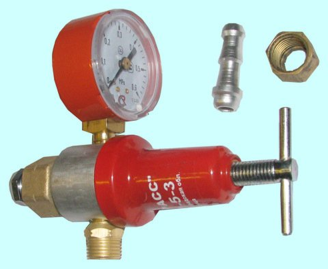

Редукторы классифицируются по принципу действия (прямого и обратного действия), пропускной способности, рабочему давлению газа и роду газа.

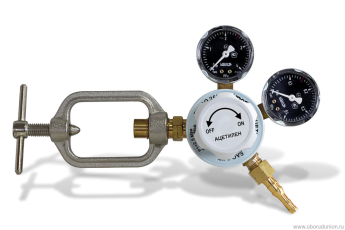

Кроме рассмотренного выше одноступенчатого (однокамерного) редуктора выпускаются двухступенчатые редукторы (двухкамерные), в которых снижение давления газа достигается за две ступени: например, в кислородном редукторе - с 150 до 50ат и с 50ат до рабочего давления.

Двухступенчатые редукторы более точно поддерживают заданное давление, не замерзают при низких температурах и не нуждаются в частой регулировке рабочего давления газа в процессе эксплуатации; однако конструкция их значительно сложнее.

На сварочных постах питаемых от газопровода, устанавливаются сетевые редукторы.

Принцип действия всех редукторов одинаков.

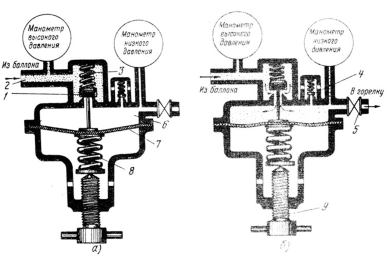

Редуктор имеет два камеры: высокого давления 2 и низкого давления 6. Камера 2 непосредственно сообщается с баллоном и давление газа в ней равно давлению газа в баллоне. Между первой и второй камерами находится клапан 7, на который действуют пружины 3 и 8. Газ, проходя через клапан 7, преодолевает большое сопротивление и теряет давление. В зависимости от соотношения усилий сжатия этих пружин клапан будет закрыт (усилие пружины 3 больше усилия пружины 8) или открыт (усилие пружины 8 больше усилия пружины 3). Чем больше сжата пружина 8, тем больше открыт клапан 1 и тем выше давление в камере 6. Регулирование усилия сжатия пружины 8 достигается вращением винта 9. Ввертывание винта 9 сжимает пружину 8, вывертывание винта уменьшает усилие сжатия пружины. Чтобы закрыть клапан 7, надо полностью ослабить пружину 8. Камера 6 сообщается через газовый вентиль 5 с горелкой и давление газа в горелке равно давлению в камере 6. Редуктор имеет предохранительный клапан 4.

Давление в обеих камерах измеряется манометрами.
