Виды пожарных рукавов

Что такое пожарный рукав?

Пожарный рукав — одно из главных приспособлений для тушения пожаров. Невозможно себе представить работу пожарных без него. Представляет собой трубопровод мягкого или твердого состава, имеющий соединительные головки, чтобы присоединяться к источникам водоснабжения. Состоит из ручных стволов или специальной соединяющей арматуры. Рукав изготавливается из брезента или синтетической ткани. Для устойчивости к высоким или низким температурам, повышения прочности снаружи его покрывают армированным металлом. Внутри рукав чаще всего резиновый. С его помощью можно осуществлять подачу воды, пены и других противопожарных средств в самый очаг возгорания для его предотвращения.

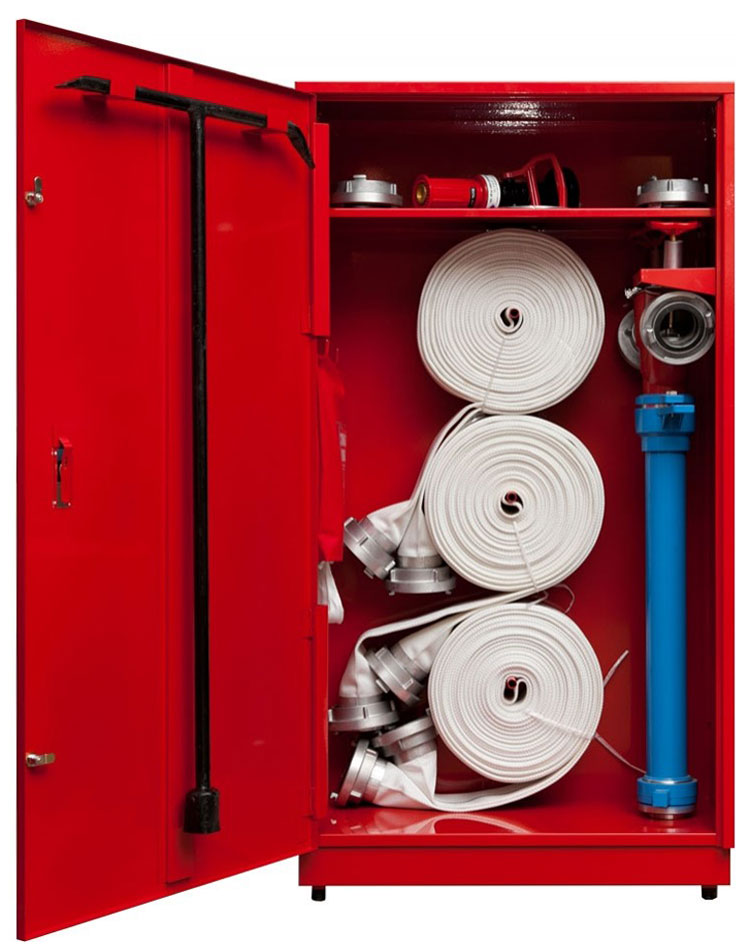

Пожарными рукавами оснащены все машины МЧС. Также они должны быть и на других объектах, где имеется возможность их подключить, т.е. в наличии есть гидранты, краны и другие способы подачи воды. До целевого использования они должны быть в свернутом виде.

Виды пожарных рукавов

Существует 3 вида пожарных рукавов, которые отличаются по способу использования.

Всасывающие

Всасывающий трубопровод, имеющий жесткую конструкцию и работающий под разрежением. Может иметь гладкую или гофрированную текстуру.

Назначение

Предназначается для выкачивания воды с использованием специальных пожарных насосов. Чаще используются для забора воды из открытых источников. В пожарных автомобилях отечественного производства находится на крыше. В более новых моделях или в машинах иностранного выпуска рукав располагается уже рядом с насосом, что, конечно, удобнее.

Конструкция и размеры

Конструкция всасывающего типа усилена и состоит из нескольких слоев: внутри находится резиновая камера, что обеспечивает герметичность, текстильного материала в два слоя, спирали из армированного металла для усиления прочности. А снаружи — специальный текстиль. Всасывающие рукава отличаются долговечностью, повышенной прочностью, а также способностью использоваться при очень высоких и низких температурах.

Длина трубопровода, как правило, стандартная — 4 метра. Может быть также 2 и 8 м. По диаметру бывает от 75 — 200 мм в зависимости от подачи пожарного насоса.

Основные технические характеристики

Напорно-всасывающие

Напорно-всасывающий трубопровод с более гибкой конструкцией, который может работать как под разрежением, так и под давлением.

Назначение

Суть его работы заключается в том, что один его конец прикрепляется к насосу, а другой необходимо опустить в источник воды. Далее под давлением идет забор жидкости. А потом она транспортируется в место возгорания. Гибкость рукава способствует отсутствию его деформации, если возникает необходимость использовать его на неровной земле.

Конструкция и размеры

Конструкция напорно-всасывающего рукава: внутренний резиновый слой, два слоя текстиля, проволочная спираль, которая является отличием от предыдущей модели, а снаружи — плотный текстиль.

По длине трубопровод 4 м. Диаметр от 50 — 200 мм.

Основные технические характеристики

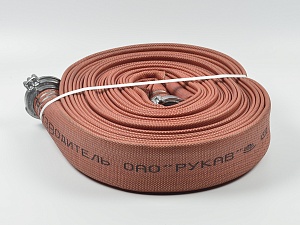

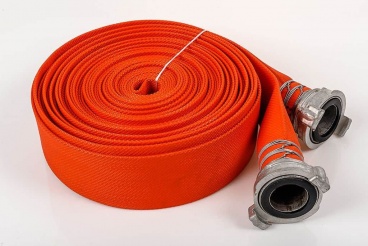

Напорные

Напорный — гибкий вид трубопровода. Этот тип является самым распространенным в использовании.

Назначение

Служит для подачи воды и других пожаротущащих средств к месту возгорания под высоким избыточным давлением. Именно он используется в пожарных машинах и кранах. Работает исключительно под давлением. В отличие от двух предыдущих видов, он обладает меньшими габаритами, легким весом и повышенной эластичностью.

Конструкция и размеры

Конструкция напорного рукава состоит из трех слоев: специальная пропитка снаружи, внутри находится резина или другие полимеры и армирующий каркас из тканых натуральных или химических волокон.

Основные технические характеристики

Классификация рукавов

По видам

В зависимости от цели использования и условий для работы:

• Всасывающие

• Напорно — всасывающие

• Напорные

Рабочая среда имеет значение для комплектации рукавами пожарных машин двумя способами:

• Класса «В» — технической водой;

• Класса «КЩ» — слабым раствором кислоты и щелочи.

От условий работы рукавов они делятся на:

• Те, что работают для выкачивания воды из открытых источников под разрежением;

• Те, что работают под давлением или при частичном вакууме.

В зависимости от величины рабочего давления:

• 1,0 МПа

• 1,2 МПа

• 1,6 МПа

• 3,0 МПа

По целевому оснащению:

• Для комплектации пожарных автомобилей;

• Для использования на других объектах, где имеются внутренние и внешние пожарные краны.

По устойчивости к температуре:

• Термостойкие

• Износостойкие

• Малостойкие.

По материалам изготовления

Напорные рукава можно классифицировать по типу и качеству материала, из которого изготавливаются армирующие каркасы. Существует 2 основных типа:

Натуральные волокна:

• Льняные

• Льноджутовые

• Пеньковые

Синтетические волокна:

• Прорезиненные рукава, в которых внутри находится гидроизоляционный слой, не имеющий покрытия снаружи. Их отличает гидроустойчивость и способность к использованию подачи воды под высоким давлением;

• Рукава из латекса — самый надежный вариант. Внутренний гидроизоляционный слой у них с пропиткой каркаса. Могут использоваться для подачи воды под давлением на большие расстояния;

• Рукава с полимерным покрытием с двух сторон — подходящий вариант для бытового или производственного использования. Отличаются долговечностью и прочностью.

Требования ГОСТ к пожарным рукавам

В соответствии с ГОСТ Р 53271-2009 при работе с пожарными рукавами должны быть соблюдены следующие требования:

• Пожарные рукава должны быть просты и понятны в использовании. Для этого не должны требоваться специальные знания и навыки. Достаточно только инструкции по эксплуатации.

• Процент усадки составных материалов, используемых для производства рукавов, после сушки от намокания должен быть не более 5%.

• Для покрытия наружного слоя трубопровода должны использоваться яркие цвета.

• Если в рукаве размер входного отверстия 1600 мм, то соотношение его длины к ширине обязано быть не более 1,55.

• Вес трубопровода не должен быть свыше 25 кг на человека

• Эластичный рукав в поперечном направлении не должен деформироваться более чем на 15%.

• Теплоотражательный рукав может загореться. Время, в течение которого произойдет этот процесс, не должно быть менее 15 сек.

• При тепловом потоке с плотностью 14 кВт/м², процент ослабления инфракрасного облучения в материале теплоотражательного рукава должен быть не менее 70.

• Силовой каркас трубопровода в ширину обязан быть не менее 800 мм.

• Разница в ширинах огнезащитного рукава и силового каркаса не должна превышать 30 мм.

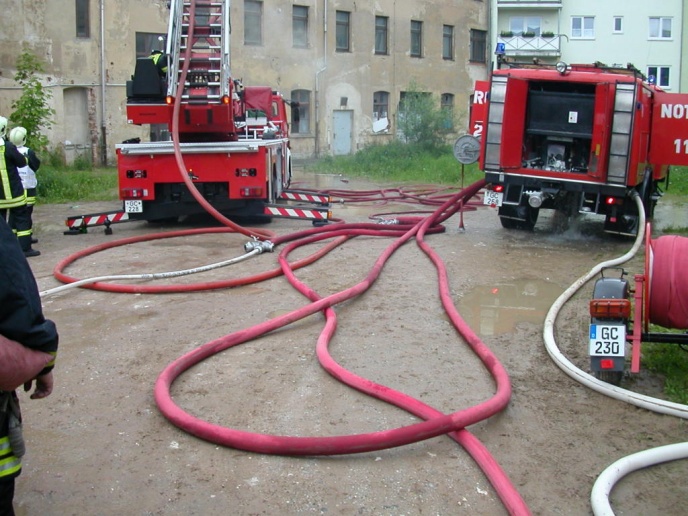

Основные правила эксплуатации

Техника безопасности при работе с рукавами

Существуют определенные правила эксплуатации рукавов:

• На пожарных машинах рукава размешаются строго в специально отведенных для этого местах.

• Ни в коем случае нельзя эксплуатировать трубопроводы, на которых есть какие-либо повреждения.

• Напорные рукава при транспортировке в обязательном порядке должны накрываться специальными чехлами.

• Если рукав используется на дороге, то его нельзя раскладывать на ней. Для его эксплуатации в этом случае используются специальные мостики.

• Во избежание механических повреждений рукава не бросаются на землю, когда возникает необходимость в их использовании.

• Во время их транспортировке на пожарной машине под них подкладывается специальная ткань, чтобы предотвратить протирание.

• Рукав нельзя волочить по земле, чтобы не повредить его и избежать попадания внутрь песка, грязи и т.д.

• При тушении пожаров нужно следить, чтобы на верхний слой не попадали разъедающие химические вещества.

• Для транспортировки рукавов на крыши зданий необходимо использовать специальные веревки. Ни в коем случае нельзя их сбрасывать с высоты.

• Подача воды в трубопроводе должна быть плавной.

• Если в процессе тушения пожара на рукаве появилось повреждение, для его временного устранения используют специальные зажимы. Позже эти места помечаются специальным карандашом.

• При низких температурах в зимнее время вода должна незамедлительно сливаться из рукавов, чтобы не допустить оледенения.

Срок службы рукавов

При надлежащем использовании рукава могут служить до 5 лет. Гарантийный срок составляет 3,5 года. Срок службы изделия может быть и больше, если на нем отсутствуют повреждения. Для того, чтобы это определить, проводятся регулярные проверки. С помощью специальных приборов и насосов проверяется герметичность изделия. Если оно прошло проверку, то его продолжают использовать. Однако даже если рукав не имеет технических повреждений, применять его в работе более 10 лет нельзя.

В случае, когда пожарные шланги не будут использоваться по причине технических неисправностей или превышения срока эксплуатации, они подлежат списанию.

Особенности хранения

Хранение рукавов осуществляется с использованием определенных правил:

• Перед отправкой на хранение рукава должны быть очищены, вымыты и высушены.

• Рядом с рукавами не должны находиться вещества, способствующие их повреждению: озон, ультрафиолетовые лучи, прямые солнечные лучи.

• На них не должны попадать щелочные растворы, кислоты, бензин и др. вещества, которые могут разрушить резину.

• Температура хранения для всасывающих рукавов должна быть от −25 — +30 градусов.

• Расстояние от приборов, излучающих тепло должно быть не менее 1 метра.

• Напорный вид рукавов сматывается в скатку и хранится вертикально. Рядом не должно быть других вещей.

• На нижних полках лежат трубопроводы с большим диаметром.

• Новые рукава хранятся отдельно — в специальном складском помещении или на отдельных полках.

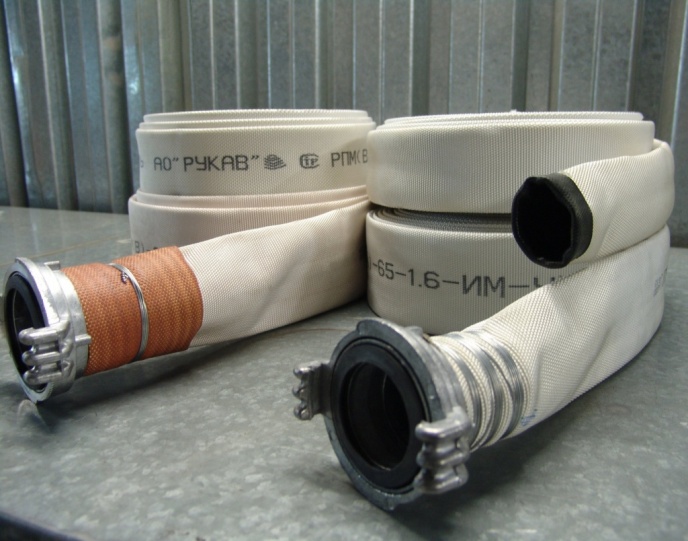

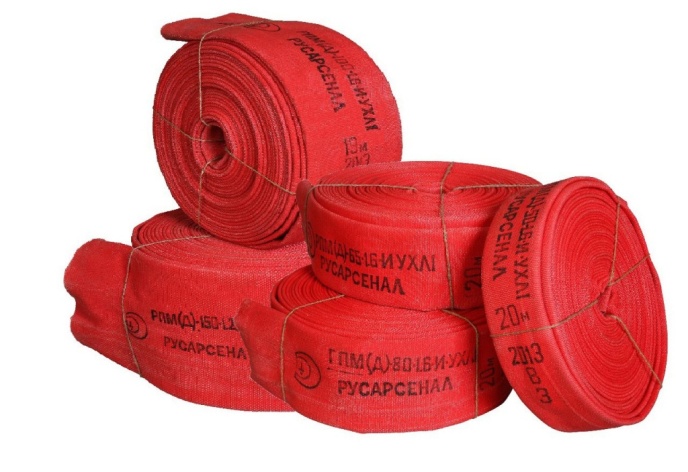

Обозначения на пожарных рукавах

Маркировка пожарных рукавов производится на скатках. Она должна быть хорошо видимой и сохранятся невредимой на протяжении всего срока использования и пока действует гарантия.

Для всасывающих и напорно-всасывающих с одной стороны скатки указываются такие данные, как:

• Названия предприятия, которое изготовило рукав;

• Дату производства;

• Внутренний диаметр;

• Длину;

• Величину давления;

• Стандартные обозначения;

• Печать контроля, поставленную организацией, которая выпустила рукав.

С другой стороны скатки должен быть товарный знак организации — производителя.

Для напорных рукавов обозначения должны быть следующие:

• Название организации, которая выпустила рукав.

• Класс продукта.

• В зависимости от типа объекта, для которой рукав будет использоваться:

  • для пожарных машин — РПМ

  • для пожарных кранов — РПК.

• От материалов для покрытия:

  • двустороннее полимерное;

  • с внутренней гидроизоляцией и пропиткой:

  • с внутренней гидроизоляцией.

• Диаметр.

• Величину рабочего давления.

• Длину рукава.

Предупреждение свищей в рукавных линиях

При эксплуатации рукавов 1 сорта, на них не должно быть никаких повреждений, в том числе, свищей. У изделий 2-го сорта наличие свищей допускается, но размером не более 150 мм на 20-метровую длину. Для того чтобы проверить рукава, до начала использования при пожарах, проводятся различные испытания изделий.

Рукава прикрепляют к насосу с одной стороны, а с другой закрывают. Затем заполняют его жидкостью для того, чтобы из него полностью вышел воздух. На следующем этапе проверки повышают давление. В таком режиме рукав находится в течение 10 минут. По результатам этого испытания делается вывод о пригодности. Т.е. на рукаве не должно быть повреждений, различных разрывов и вздутий, нигде не должна капать вода.

Если рукава использовались в работе или мылись, сушить их нужно до полного высыхания. При этом не на искусственных источниках тепла, например, на батареях, а на свежем воздухе летом (не на солнце, а в тени) и с использованием специальных сушилок зимой. Температура сушки должна быть не более 50 градусов.

Для профилактики возникновения свищей эксплуатировать пожарные рукава нужно с особой осторожностью. Ненужно при тушении пожара сразу подавать давление большой мощности. Это нужно делать постепенно.
