Виды проецирование на чертежах

ПРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ

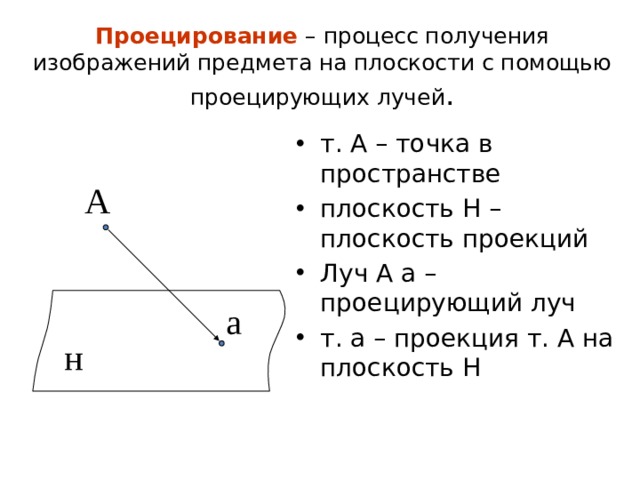

Проецирование – процесс получения изображений предмета на плоскости с помощью проецирующих лучей .

• т. А – точка в пространстве
• плоскость Н – плоскость проекций
• Луч А а – проецирующий луч
• т. а – проекция т. А на плоскость Н

А

а

н

Проекция – изображение предмета на плоскости, полученное с помощью проецирующих лучей.

• Проекция - своеобразная тень предмета

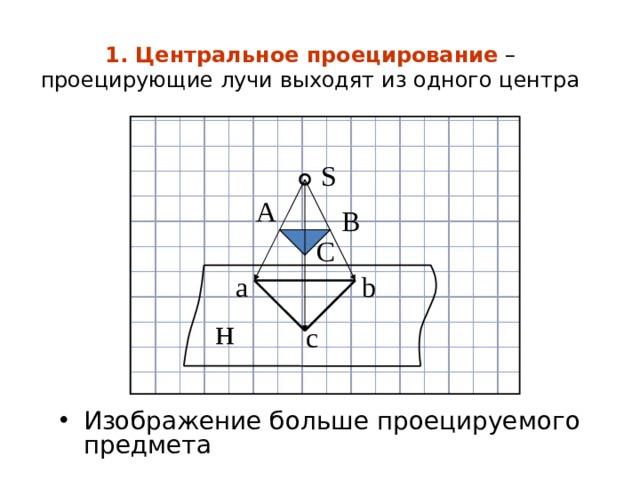

1. Центральное проецирование – проецирующие лучи выходят из одного центра

S

А

В

С

a

b

н

c

• Изображение больше проецируемого предмета

Применение центрального проецирования в жизни

• работа проектора;
• кинотеатр;
• фотография.

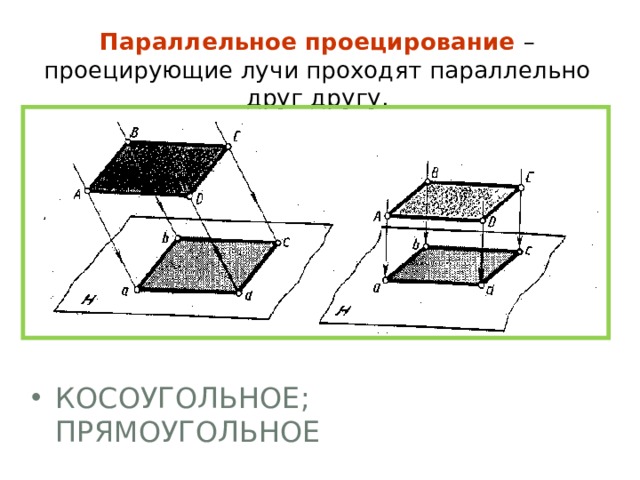

Параллельное проецирование – проецирующие лучи проходят параллельно друг другу.

• косоугольное; прямоугольное

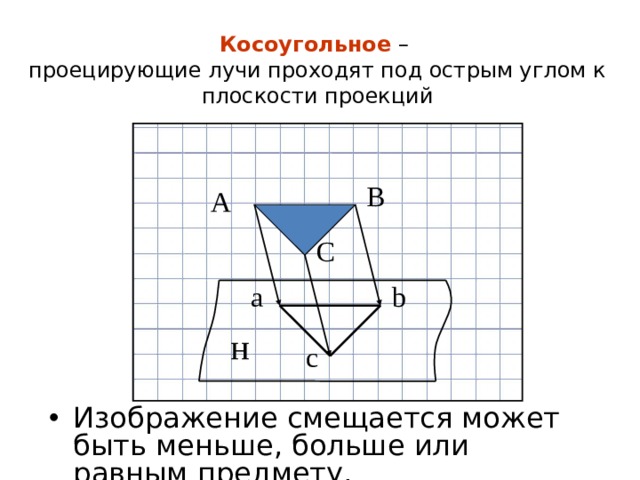

Косоугольное – проецирующие лучи проходят под острым углом к плоскости проекций

В

А

С

b

a

н

c

• Изображение смещается может быть меньше, больше или равным предмету.

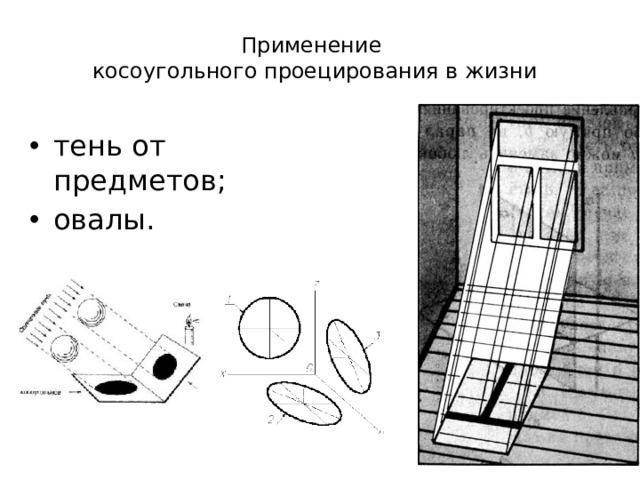

Применение косоугольного проецирования в жизни

• тень от предметов;
• овалы.

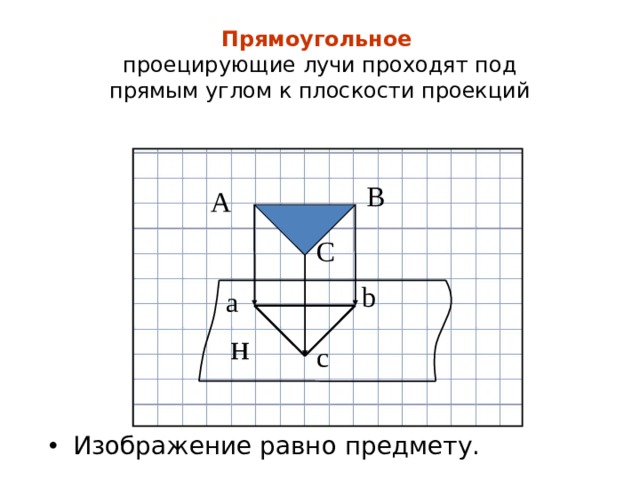

Прямоугольное проецирующие лучи проходят под прямым углом к плоскости проекций

В

А

С

b

a

н

c

• Изображение равно предмету.

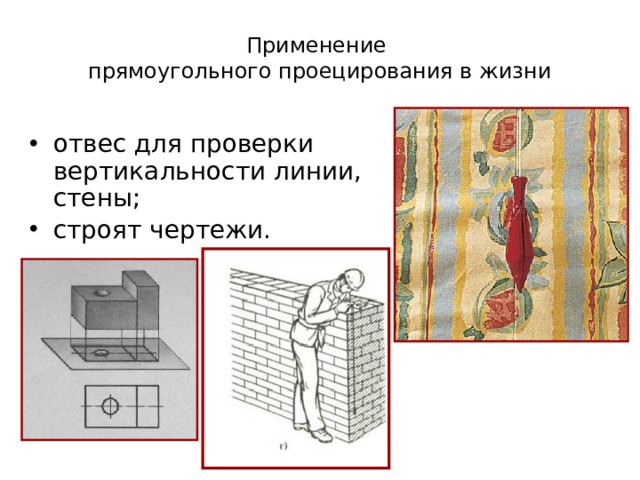

Применение прямоугольного проецирования в жизни

• отвес для проверки вертикальности линии, стены;
• строят чертежи.

Домашнее задание

S

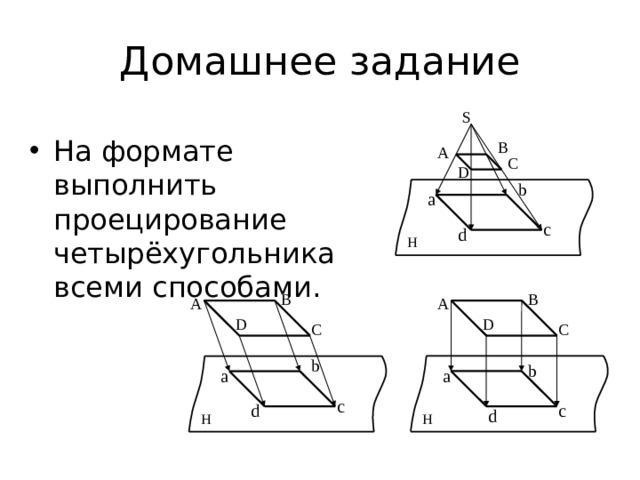

• На формате выполнить проецирование четырёхугольника всеми способами.

B

A

C

D

b

а

c

d

H

B

B

A

A

D

D

C

C

b

b

а

а

c

c

d

d

H

H
