Презентация "Виды соединений проводников"

Электрическим током называют упорядоченное (направленное) движение заряженных частиц.

Красные шарики – атомы вещества, синие - электроны

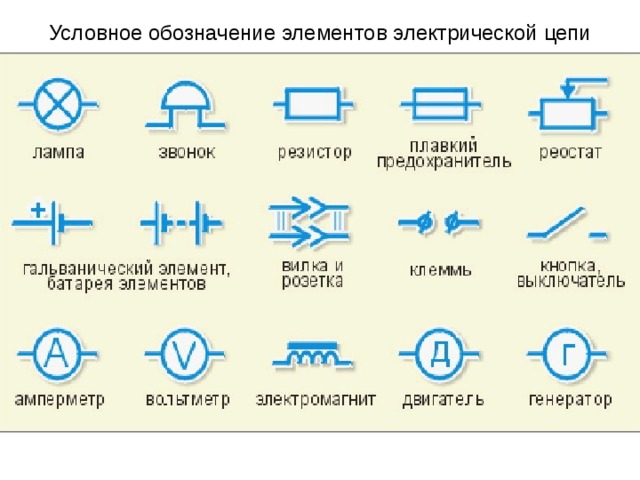

Условное обозначение элементов электрической цепи

Элементы в электрической цепи могут располагаться последовательно и параллельно .

При последовательном соединении они включаются друг за другом таким образом, что электрический ток с выхода одного подаётся на вход другого.

При параллельном соединении ток как бы разделяется на два или более потоков.

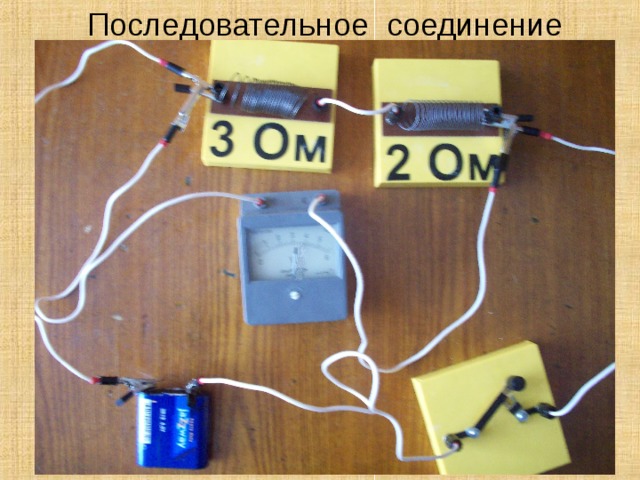

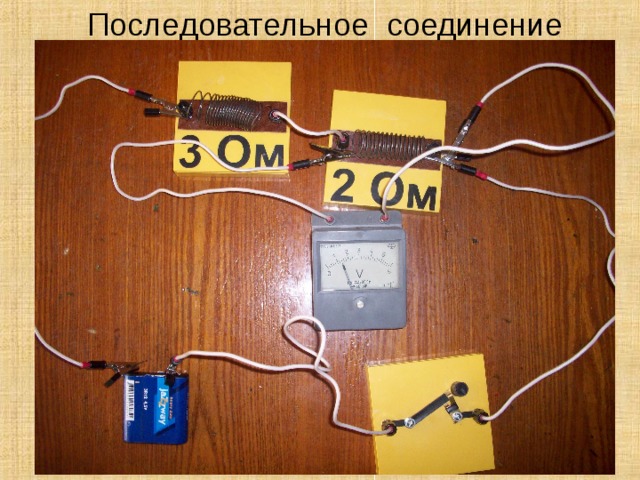

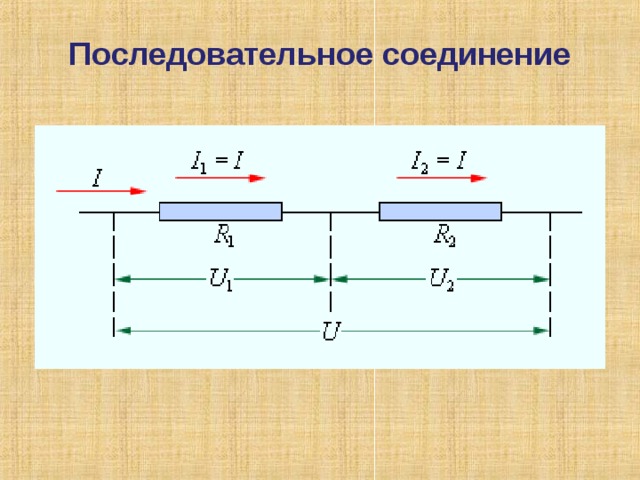

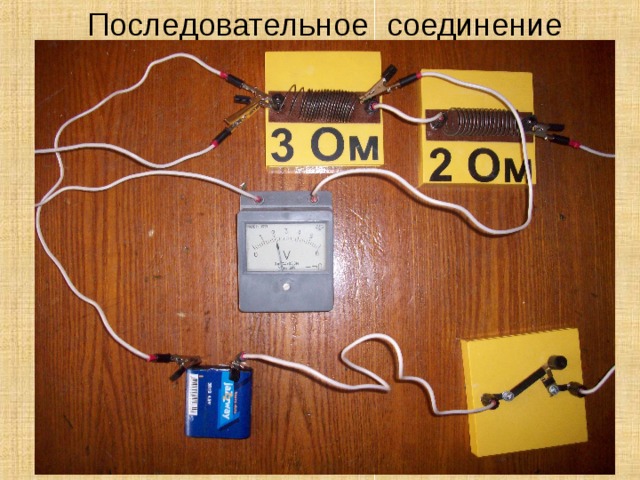

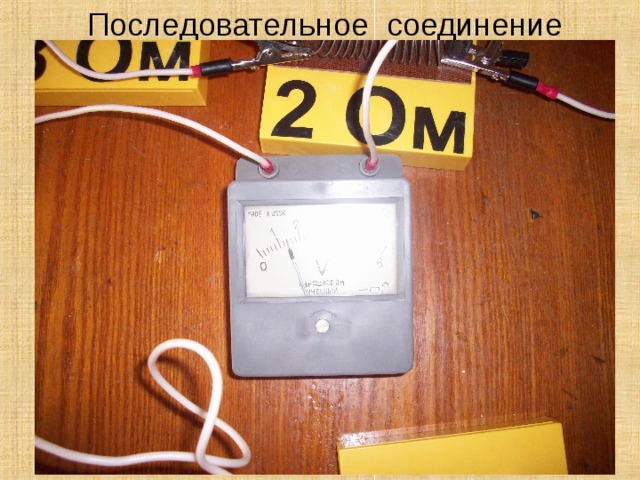

Последовательное соединение

Последовательное соединение

Последовательное соединение

Последовательное соединение

Последовательное соединение

Последовательное соединение

Последовательное соединение

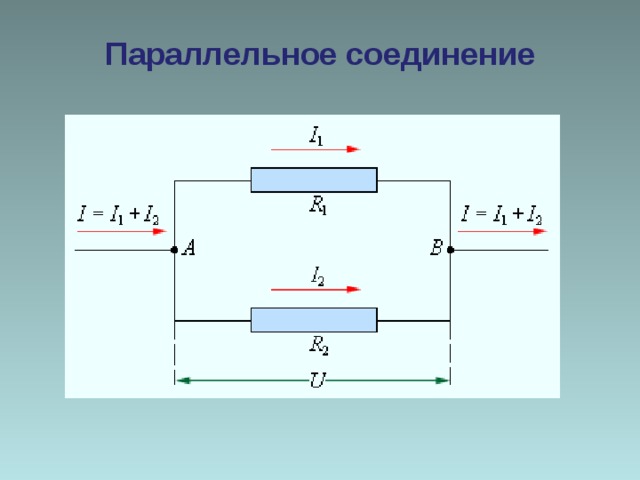

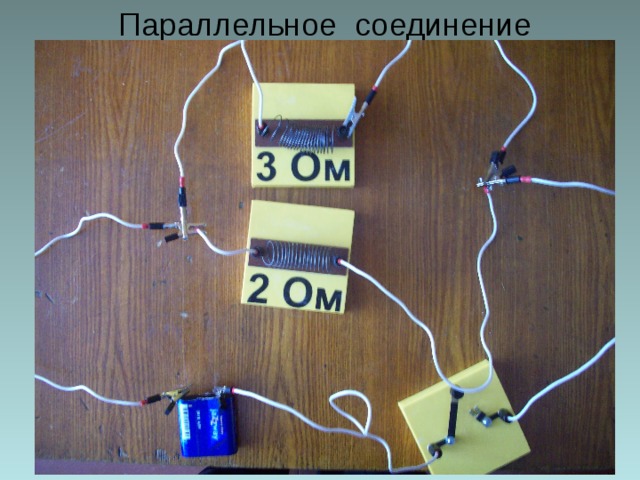

Параллельное соединение

Параллельное соединение

Параллельное соединение

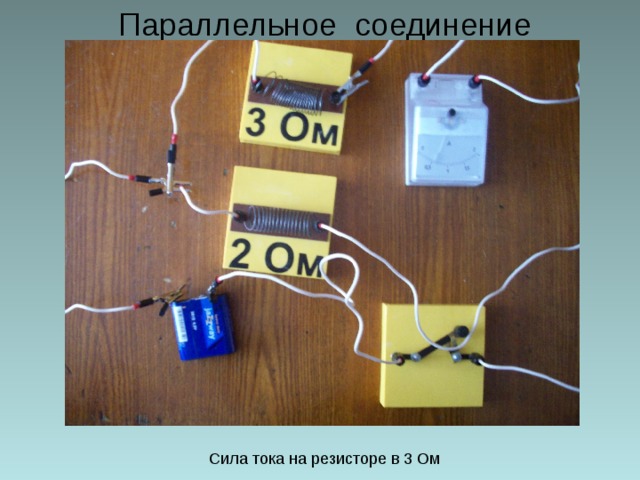

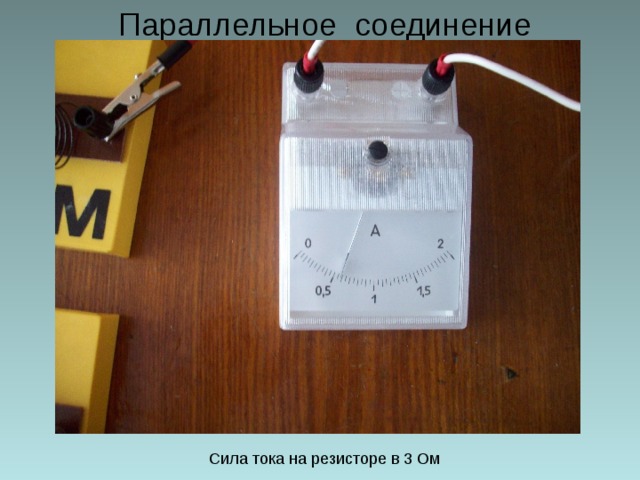

Сила тока на резисторе в 3 Ом

Параллельное соединение

Сила тока на резисторе в 3 Ом

Параллельное соединение

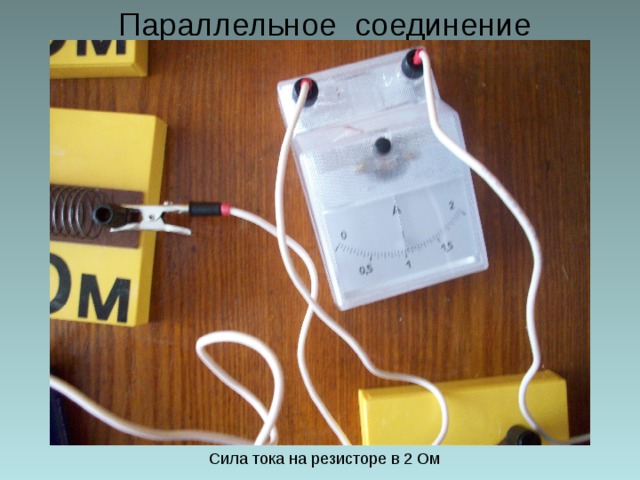

Сила тока на резисторе в 2 Ом

Параллельное соединение

Сила тока на резисторе в 2 Ом

Параллельное соединение

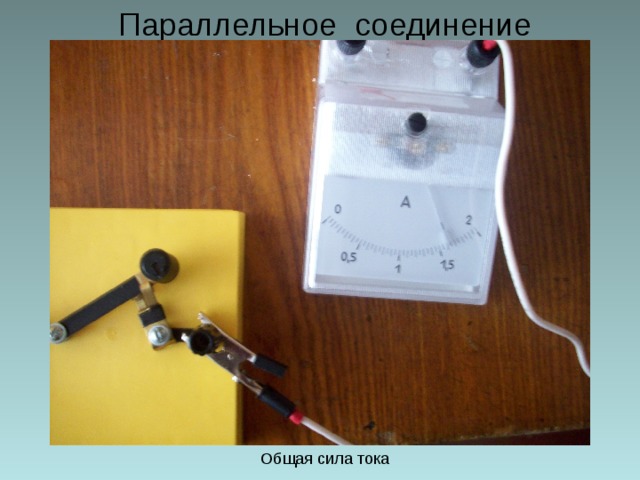

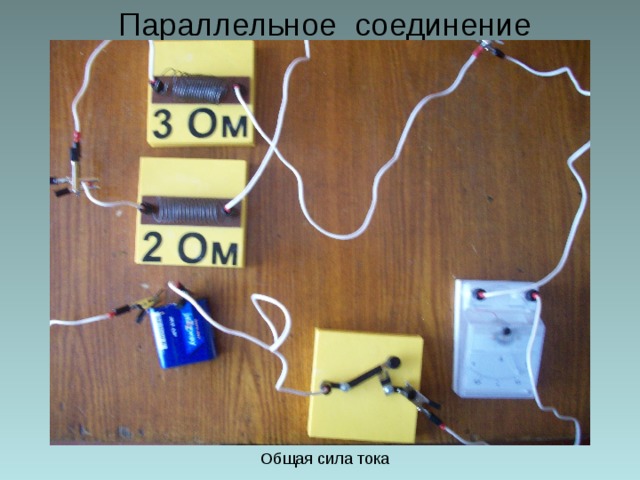

Общая сила тока

Параллельное соединение

Общая сила тока

Параллельное соединение

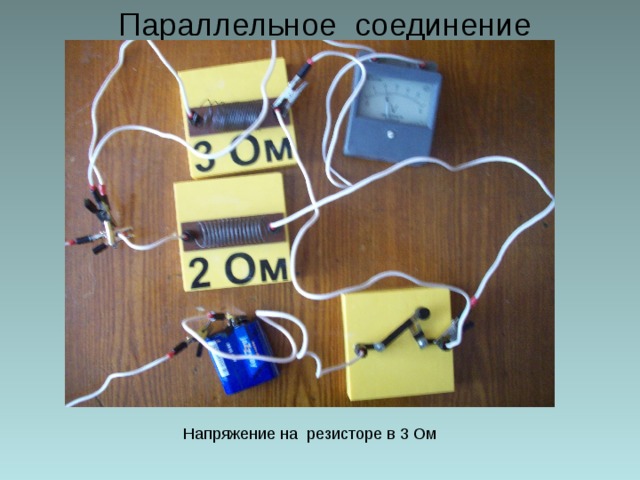

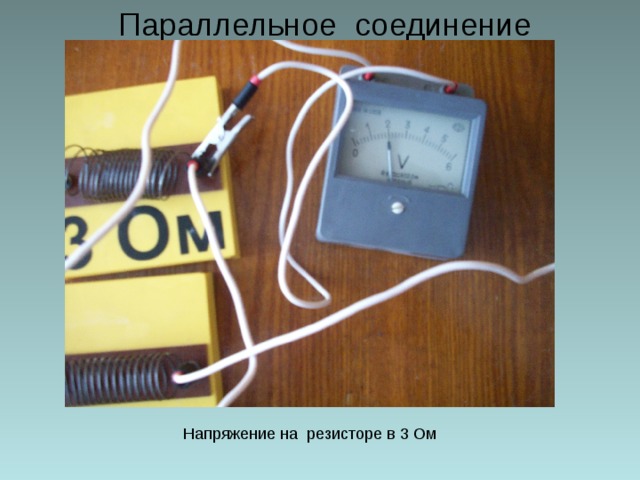

Напряжение на резисторе в 3 Ом

Параллельное соединение

Напряжение на резисторе в 3 Ом

Параллельное соединение

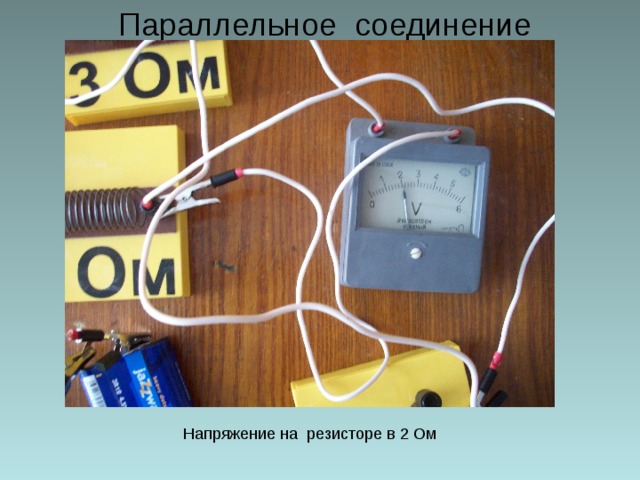

Напряжение на резисторе в 2 Ом

Параллельное соединение

Общее напряжение в цепи

Параллельное соединение

Параметры

Последовательное

Сила тока

I = I 1 = I 2 = I 3

Напряжение

Параллельное

U = U 1 + U 2 + U 3

Сопротивление

I = I 1 + I 2 + I 3

R = R 1 + R 2 + R 3

U = U 1 = U 2 = U 3

1/R=1/R 1 +1/R 2 +1/R 3

Кроме последовательного и параллельного вида соединений проводников можно отметить еще и смешанное соединение

Решение задач

1. Как можно использовать одинаковые лампы, рассчитанные на напряжение 36 В, если напряжение в сети равно 220?

2. Резисторы сопротивлением 2 кОм и 8 кОм соединены последовательно. На каком из них большее напряжение? Во сколько раз?

3. Два резистора сопротивлением 1 Ом и 2 Ом соединены последовательно. В каком из них сила тока больше?

4. Можно ли использовать две одинаковые лампы, рассчитанные на 110 В, в сети с напряжением 220 В? Как?

Решение задач

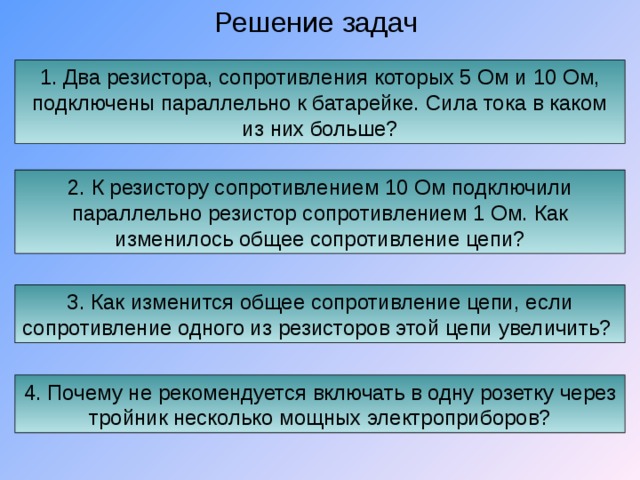

1. Два резистора, сопротивления которых 5 Ом и 10 Ом, подключены параллельно к батарейке. Сила тока в каком из них больше?

2. К резистору сопротивлением 10 Ом подключили параллельно резистор сопротивлением 1 Ом. Как изменилось общее сопротивление цепи?

3. Как изменится общее сопротивление цепи, если сопротивление одного из резисторов этой цепи увеличить?

4. Почему не рекомендуется включать в одну розетку через тройник несколько мощных электроприборов?

4. Почему не рекомендуется включать в одну розетку через тройник несколько мощных электроприборов?

5 Ом 20 Ом

2 Ом 1,4 Ом 2,6 Ом

700 Ом 1,3 кОм

1. Вычислить общее сопротивление

3. Амперметр А показывает 18 А, амперметр А 1 показывает 5 А.

Каковы показания второго амперметра?

2. Вычислить общее сопротивление

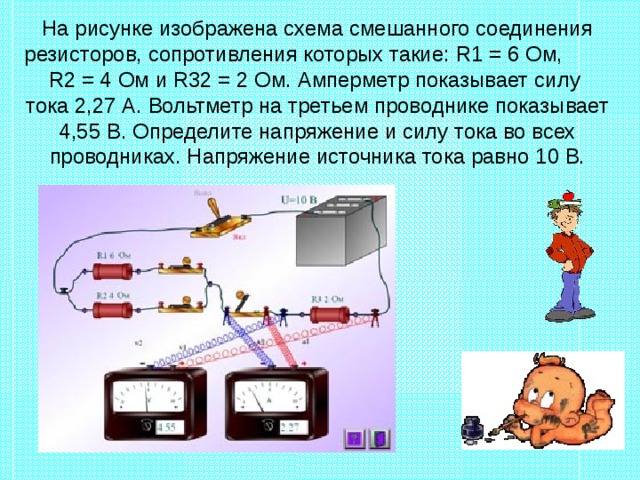

На рисунке изображена схема смешанного соединения резисторов, сопротивления которых такие: R1 = 6 Ом, R2 = 4 Ом и R 32 = 2 Ом. Амперметр показывает силу тока 2,27 А. Вольтметр на третьем проводнике показывает 4,55 В. Определите напряжение и силу тока во всех проводниках. Напряжение источника тока равно 10 В.

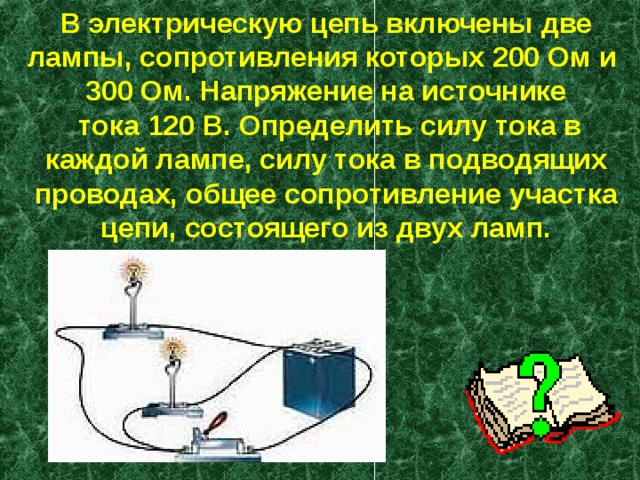

В электрическую цепь включены две лампы, сопротивления которых 200 Ом и 300 Ом. Напряжение на источнике тока 120 В. Определить силу тока в каждой лампе, силу тока в подводящих проводах, общее сопротивление участка цепи, состоящего из двух ламп.
