Виды соединений проводников

Виды соединения проводников

Цель:

изучить различные соединения проводников

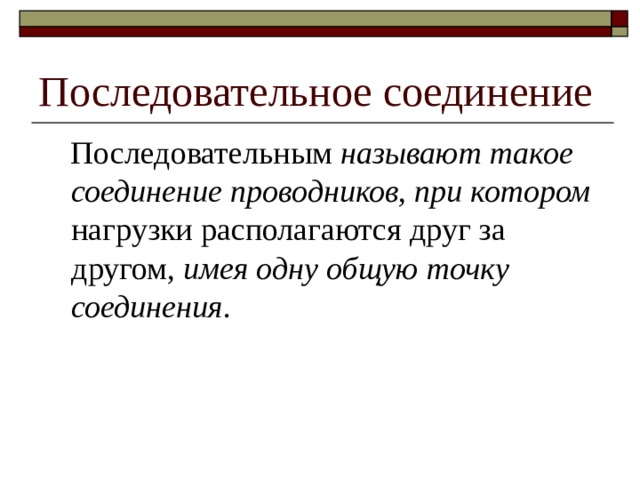

Последовательное соединение

Последовательным называют такое соединение проводников, при котором нагрузки располагаются друг за другом , имея одну общую точку соединения .

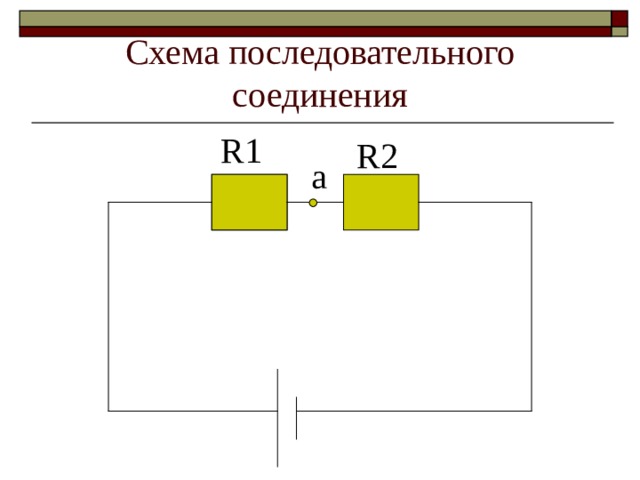

Схема последовательного соединения

R1

R2

a

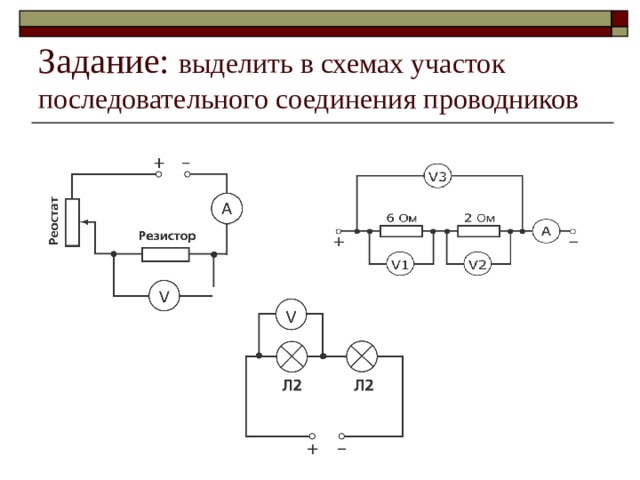

Задание: выделить в схемах участок последовательного соединения проводников

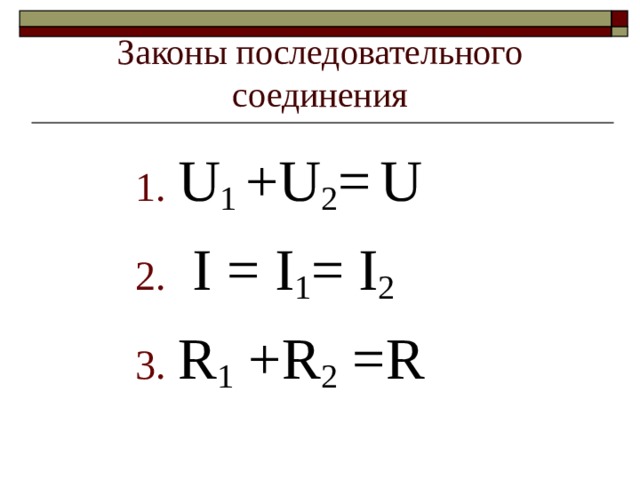

Законы последовательного соединения

• U 1 +U 2 = U
• I = I 1 = I 2
• R 1 +R 2 =R

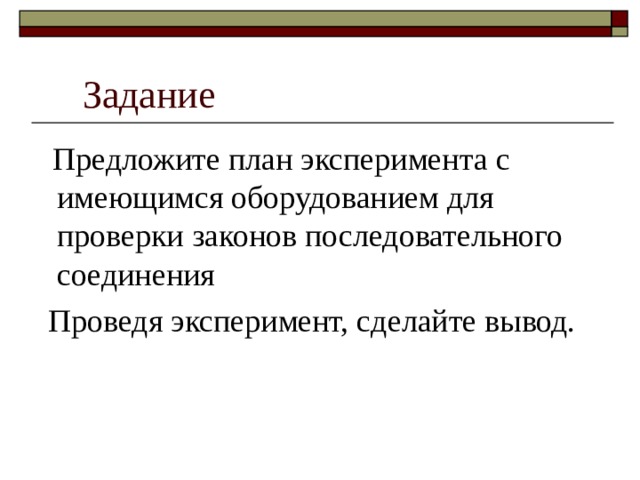

Задание

Предложите план эксперимента с имеющимся оборудованием для проверки законов последовательного соединения

Проведя эксперимент, сделайте вывод.

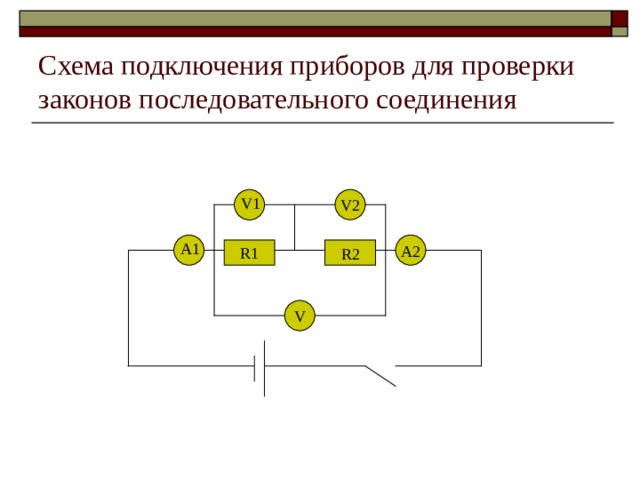

Схема подключения приборов для проверки законов последовательного соединения

V2

V1

A2

A1

R1

R2

V

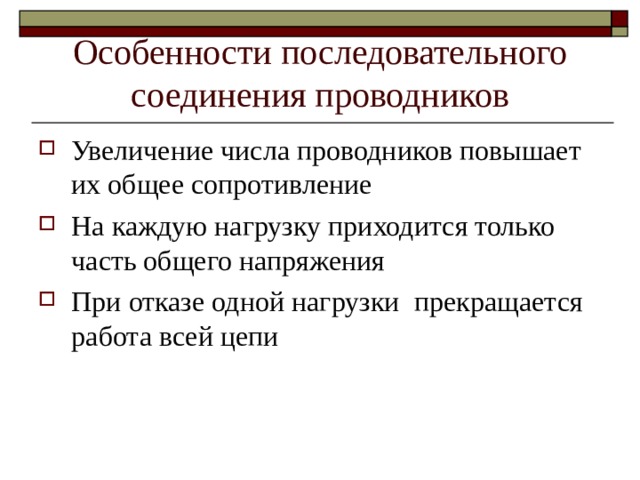

Особенности последовательного соединения проводников

• Увеличение числа проводников повышает их общее сопротивление
• На каждую нагрузку приходится только часть общего напряжения
• При отказе одной нагрузки прекращается работа всей цепи

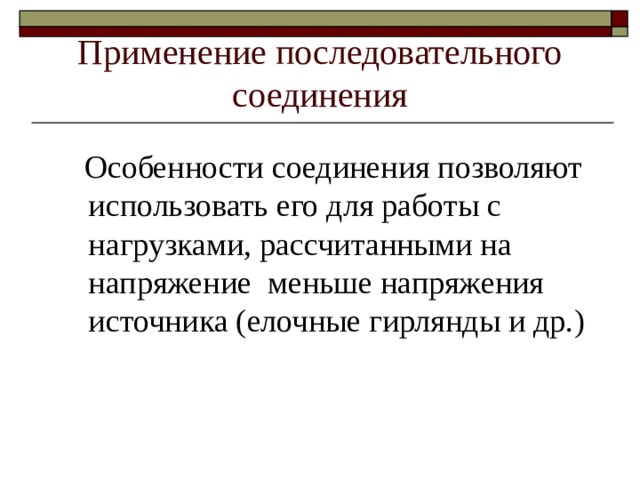

Применение последовательного соединения

Особенности соединения позволяют использовать его для работы с нагрузками, рассчитанными на напряжение меньше напряжения источника (елочные гирлянды и др. )

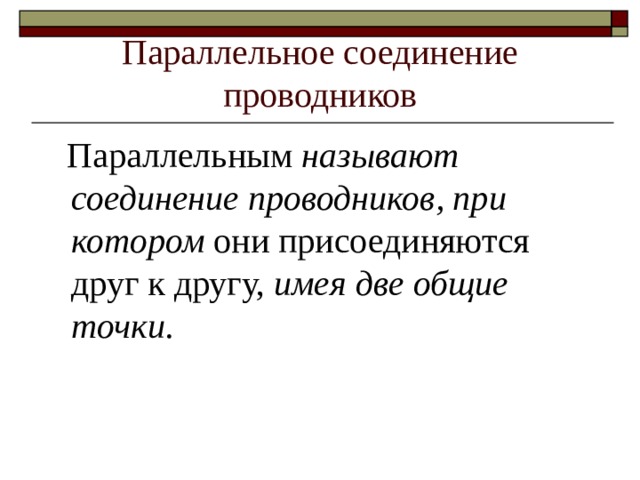

Параллельное соединение проводников

Параллельным называют соединение проводников, при котором они присоединяются друг к другу, имея две общие точки.

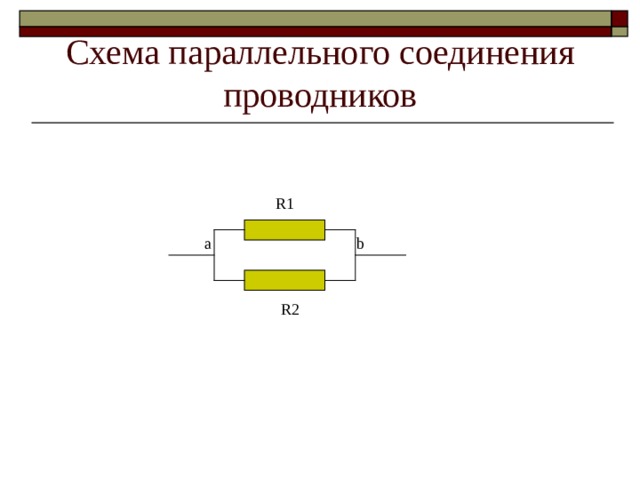

Схема параллельного соединения проводников

R1

a

b

R2

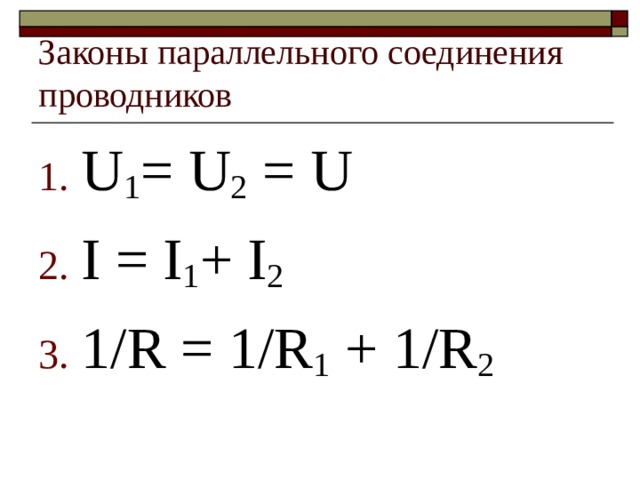

Законы параллельного соединения проводников

• U 1 = U 2 = U
• I = I 1 + I 2
• 1/R = 1/R 1 + 1/R 2

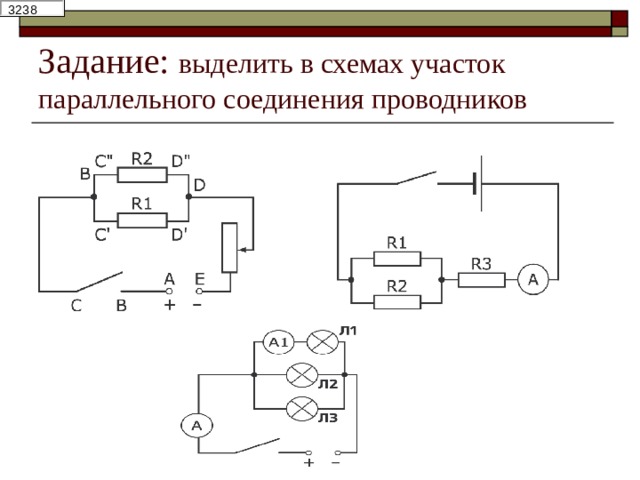

Задание: выделить в схемах участок параллельного соединения проводников

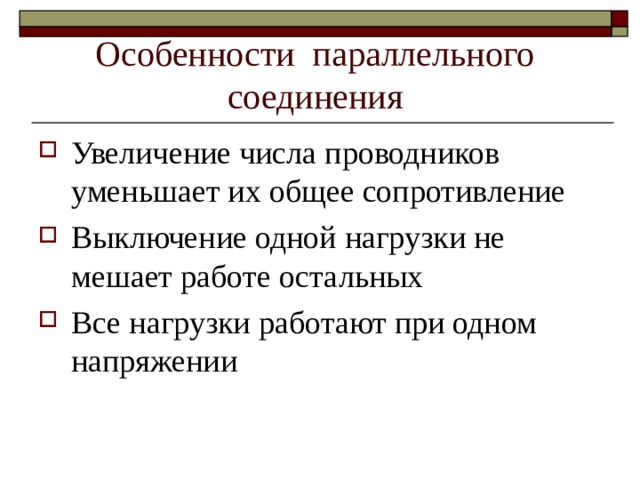

Особенности параллельного соединения

• Увеличение числа проводников уменьшает их общее сопротивление
• Выключение одной нагрузки не мешает работе остальных
• Все нагрузки работают при одном напряжении

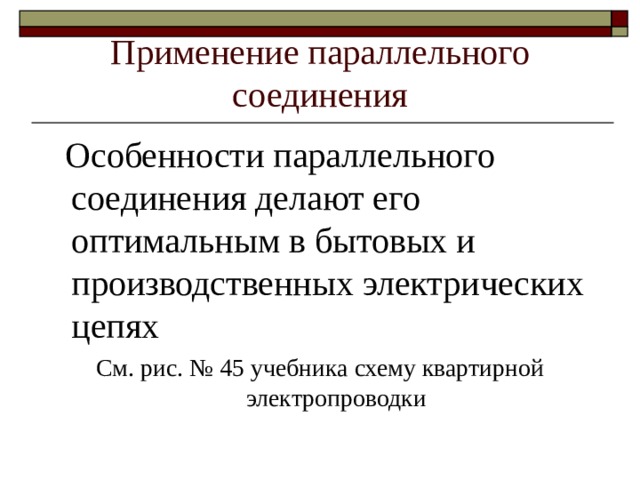

Применение параллельного соединения

Особенности параллельного соединения делают его оптимальным в бытовых и производственных электрических цепях

См. рис. № 45 учебника схему квартирной электропроводки

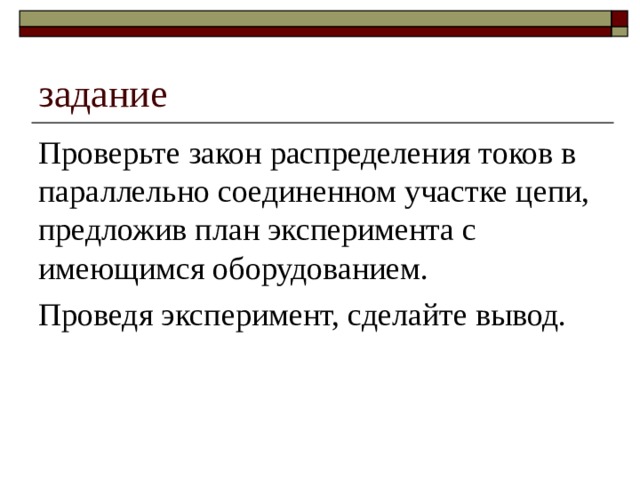

задание

Проверьте закон распределения токов в параллельно соединенном участке цепи, предложив план эксперимента с имеющимся оборудованием.

Проведя эксперимент, сделайте вывод.

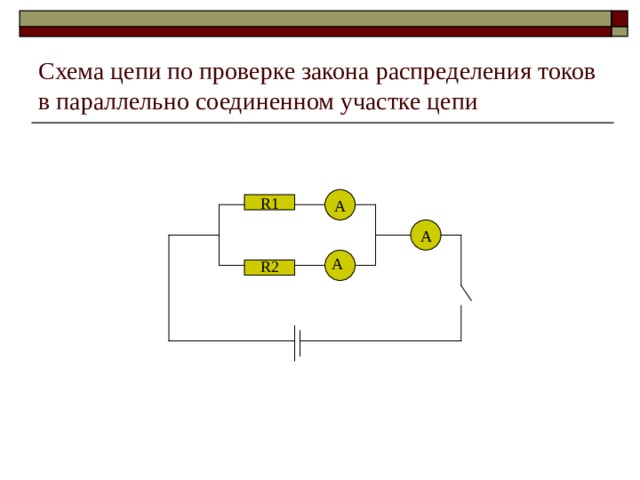

Схема цепи по проверке закона распределения токов в параллельно соединенном участке цепи

А

R 1

А

А

R 2

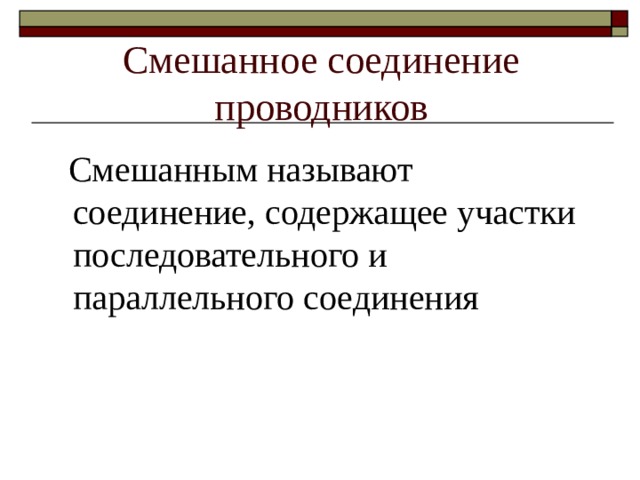

Смешанное соединение проводников

Смешанным называют соединение, содержащее участки последовательного и параллельного соединения

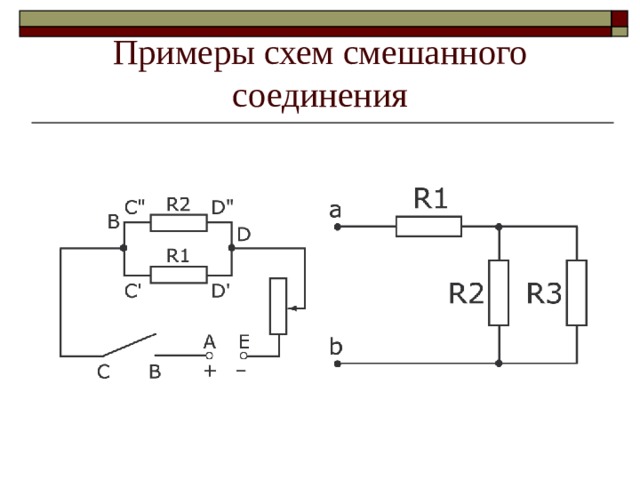

Примеры схем смешанного соединения

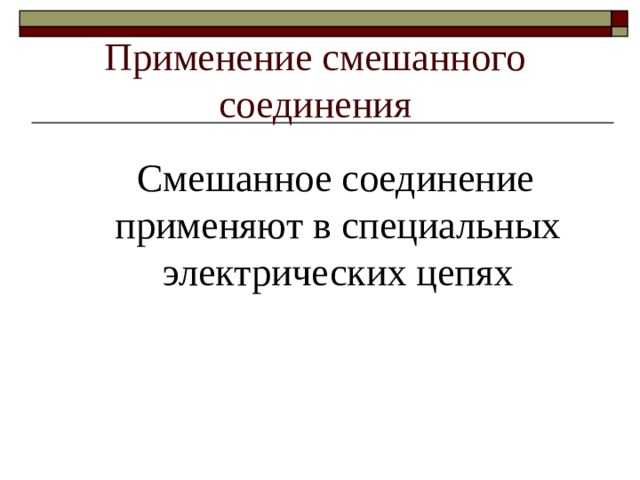

Применение смешанного соединения

Смешанное соединение применяют в специальных электрических цепях

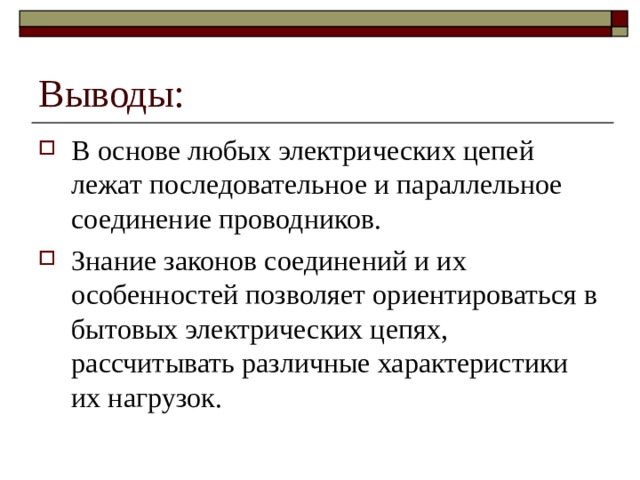

Выводы:

• В основе любых электрических цепей лежат последовательное и параллельное соединение проводников.
• Знание законов соединений и их особенностей позволяет ориентироваться в бытовых электрических цепях, рассчитывать различные характеристики их нагрузок.
