Задание №2. Графики и диаграммы

Задание № 2. Графики и диаграммы.

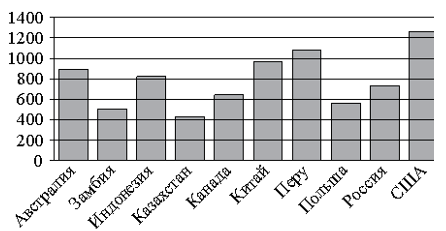

1. На диаграмме показано распределение выплавки меди в 10 странах (в тысячах тонн) за 2006 год. Среди представленных стран первое место по выплавке меди занимали США, десятое место — Казахстан. Какое место занимала Австралия?

Ответ: 4

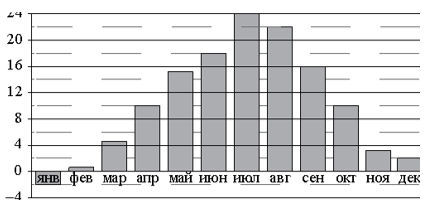

2. На диаграмме показана среднемесячная температура воздуха за месяц. По горизонтали указываются месяцы, по вертикали — температура в градусах Цельсия. Определите по приведённой диаграмме наименьшую среднемесячную температуру.

Ответ: -2

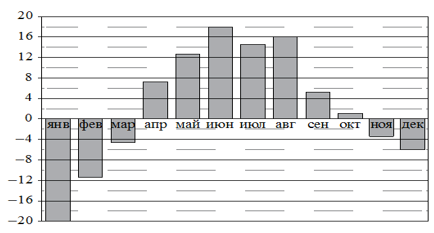

3. На диаграмме показана среднемесячная температура воздуха в Екатеринбурге (Свердловске) за каждый месяц 1973 года. По горизонтали указываются месяцы, по вертикали — температура в градусах Цельсия. Определите по приведённой диаграмме, сколько месяцев среднемесячная температура не превышала 6 градусов Цельсия.

Ответ: 7

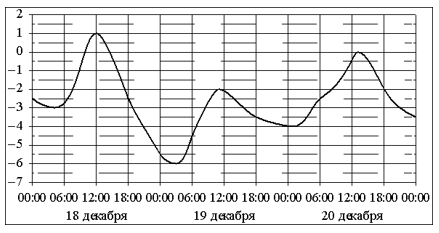

4. На рисунке показано изменение температуры воздуха на протяжении трёх суток. По горизонтали указывается дата и время, по вертикали — значение температуры в градусах Цельсия. Определите по рисунку разность между наибольшей и наименьшей температурами воздуха 18 декабря. Ответ дайте в градусах Цельсия.

Ответ: 6,5

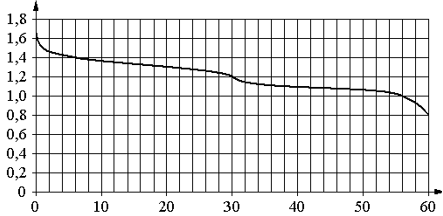

5. При работе фонарика батарейка постепенно разряжается и напряжение в электрической цепи фонарика падает. На рисунке показана зависимость напряжения в цепи от времени работы фонарика. На горизонтальной оси отмечается время работы фонарика в часах, на вертикальной оси —напряжение в вольтах. Определите по рисунку, на сколько вольт упадёт напряжение с 6-го по 56-й час работы фонарика.

Ответ: 0,4

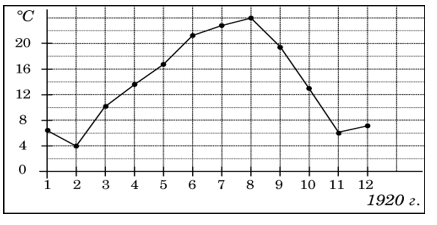

6. На рисунке жирными точками показана среднемесячная температура воздуха в Сочи за каждый месяц 1920 года. По горизонтали указываются месяцы, по вертикали — температура в градусах Цельсия. Для наглядности жирные точки соединены линией. Определите по рисунку наименьшую среднемесячную температуру в период с мая по декабрь 1920 года. Ответ дайте в градусах Цельсия.

Ответ: 6

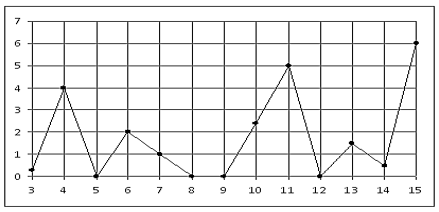

7. На рисунке жирными точками показано суточное количество осадков, выпадавших в Казани с 3 по 15 февраля 1909 года. По горизонтали указываются числа месяца, по вертикали — количество осадков, выпавших в соответствующий день, в миллиметрах. Для наглядности жирные точки на рисунке соединены линией. Определите по рисунку, сколько дней из данного периода не выпадало осадков.

Ответ: 4

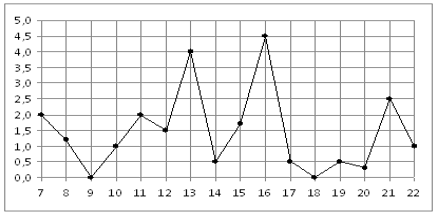

8. На рисунке жирными точками показано суточное количество осадков, выпадавших в Мурманске с 7 по 22 ноября 1995 года. По горизонтали указываются числа месяца, по вертикали — количество осадков, выпавших в соответствующий день, в миллиметрах. Для наглядности жирные точки на рисунке соединены линией. Определите по рисунку, сколько дней из данного периода выпадало менее 3 миллиметров осадков.

Ответ: 14

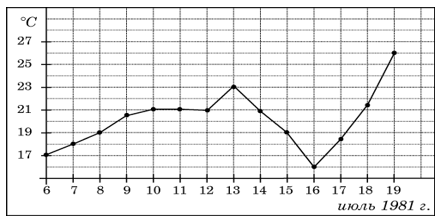

9. На рисунке жирными точками показана среднесуточная температура воздуха в Бресте каждый день с 6 по 19 июля 1981 года. По горизонтали указываются числа месяца, по вертикали - температура в градусах Цельсия. Для наглядности жирные точки соединены линией. Определите по рисунку, сколько дней за указанный период температура была ровно 21°С.

Ответ: 4

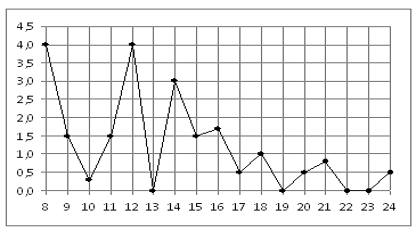

10. На рисунке жирными точками показано суточное количество осадков, выпадавших в Томске с 8 по 24 января 2005 года. По горизонтали указываются числа месяца, по вертикали — количество осадков, выпавших в соответствующий день, в миллиметрах. Для наглядности жирные точки на рисунке соединены линией. Определите по рисунку, какое наибольшее количество осадков выпадало в период с 13 по 20 января. Ответ дайте в миллиметрах.

Ответ: 3

11. При работе фонарика батарейка постепенно разряжается и напряжение в электрической цепи фонарика падает. На графике показана зависимость напряжения в цепи от времени работы фонарика. На горизонтальной оси отмечено время работы фонарика в часах, на вертикальной оси — напряжение в вольтах. Определите по рисунку, за сколько часов напряжение упадёт с 1,2 вольта до 1 вольта.

Ответ: 6

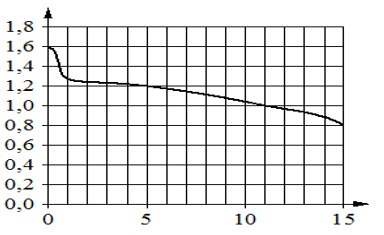

12. При работе фонарика батарейка постепенно разряжается и напряжение в электрической цепи фонарика падает. На рисунке показана зависимость напряжения в цепи от времени работы фонарика. На горизонтальной оси отмечается время работы фонарика в часах, на вертикальной оси —напряжение в вольтах. Определите по рисунку, на сколько вольт упадёт напряжение за первые 11 часов работы фонарика.

Ответ: 0,6

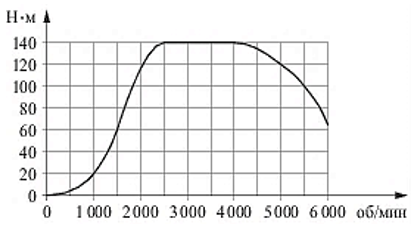

13. На графике изображена зависимость крутящего момента двигателя от числа его оборотов в минуту. На оси абсцисс откладывается число оборотов в минуту, на оси ординат - крутящий момент в Нм. Скорость автомобиля в км/час приближенно выражается формулой v=0,036n, где n – число оборотов двигателя в минуту. С какой наименьшей скоростью должен двигаться автомобиль, чтобы крутящий момент был равен 120 Нм?

Ответ: 72

14. На графике показано изменение температуры в процессе разогрева двигателя легкового автомобиля. На горизонтальной оси отмечено время в минутах, прошедшее с момента запуска двигателя, на вертикальной оси — температура двигателя в градусах Цельсия. Определите по графику, за сколько минут двигатель нагреется с 30 °C до 40 °C.

Ответ: 1

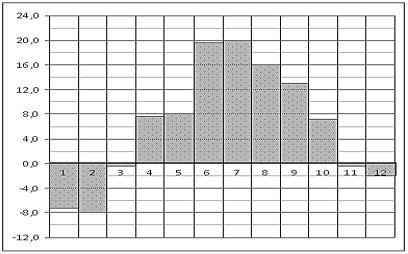

15. На диаграмме показана среднемесячная температура воздуха в Санкт-Петербурге за каждый месяц 1999 года. По горизонтали указываются месяцы, по вертикали — температура в градусах Цельсия. Определите по диаграмме наименьшую среднемесячную температуру во второй половине 1999 года. Ответ дайте в градусах Цельсия.

Ответ: -2

16. На диаграмме показано количество посетителей сайта с 10 по 29 ноября 2009 года. По горизонтали указываются дни месяца, по вертикали — количество посетителей сайта за данный день. Определите по диаграмме, во сколько раз наибольшее количество посетителей больше, чем наименьшее количество посетителей за день.

Ответ: 2

17. В аэропорту чемоданы пассажиров поднимают в зал выдачи багажа по транспортёрной ленте. При проектировании транспортёра необходимо учитывать допустимую силу натяжения ленты транспортёра. На рисунке изображена зависимость натяжения ленты от угла наклона транспортёра к горизонту при расчётной нагрузке. На оси абсцисс откладывается угол подъёма в градусах, на оси ординат — сила натяжения транспортёрной ленты (в килограммах силы). При каком угле наклона сила натяжения достигает 150 кгс? Ответ дайте в градусах.

Ответ: 45

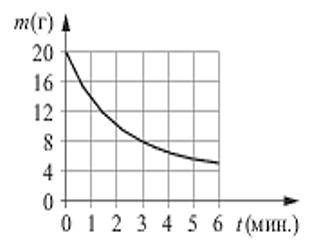

18. В ходе химической реакции количество исходного вещества (реагента), которое ещё не вступило в реакцию, со временем постепенно уменьшается. На рисунке эта зависимость представлена графиком. На оси абсцисс откладывается время в минутах, прошедшее с момента начала реакции, на оси ординат — масса оставшегося реагента, который ещё не вступил в реакцию (в граммах). Определите по графику, сколько граммов реагента вступило в реакцию за три минуты?

Ответ: 12

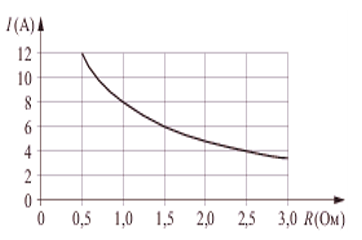

19. Мощность отопителя в автомобиле регулируется дополнительным сопротивлением, которое можно менять, поворачивая рукоятку в салоне машины. При этом меняется сила тока в электрической цепи электродвигателя — чем меньше сопротивление, тем больше сила тока и тем быстрее вращается мотор отопителя. На рисунке показана зависимость силы тока от величины сопротивления. На оси абсцисс откладывается сопротивление (в Омах), на оси ординат — сила тока в Амперах. Ток в цепи электродвигателя уменьшился с 8 до 6 Ампер. На сколько Омов при этом увеличилось сопротивление цепи?

Ответ: 0,5

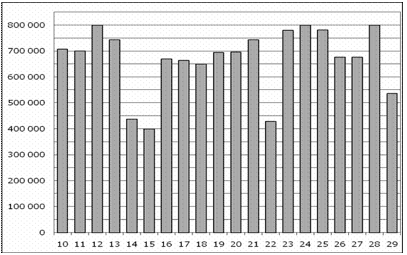

20. На диаграмме показано количество посетителей сайта РИА Новости во все дни с 10 по 29 ноября 2009 года. По горизонтали указываются дни месяца, по вертикали — количество посетителей сайта за данный день. Определите по диаграмме, сколько дней количество посетителей было не меньше 700 000 человек.

Ответ:11

21. На диаграмме показано количество посетителей сайта РИА Новости во все дни с 10 по 29 ноября 2009 года. По горизонтали указываются дни месяца, по вертикали — количество посетителей сайта за данный день. Определите по диаграмме, сколько раз количество посетителей сайта принимало наибольшее значение.

Ответ: 3

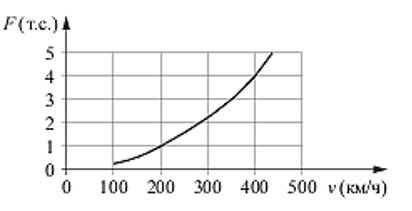

22. Когда самолет находится в горизонтальном полёте, подъёмная сила, действующая на крылья, зависит только от скорости. На рисунке изображена эта зависимость для некоторого самолёта. На оси абсцисс откладывается скорость (в километрах в час), на оси ординат — сила (в тоннах силы). Определите по рисунку, чему равна подъёмная сила (в тоннах силы) при скорости 200 км/ч?

Ответ:1

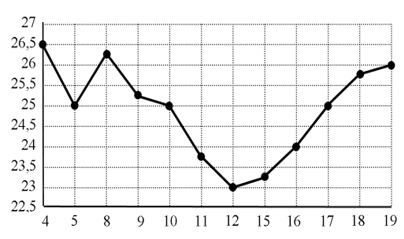

23. На рисунке жирными точками показана цена нефти на момент закрытия биржевых торгов во все рабочие дни с 4 по 19 апреля 2002 года. По горизонтали указываются числа месяца, по вертикали — цена барреля нефти в долларах США. Для наглядности жирные точки на рисунке соединены линией. Определите по рисунку, какого числа цена нефти на момент закрытия торгов составила 24 доллара за баррель.

Ответ:16

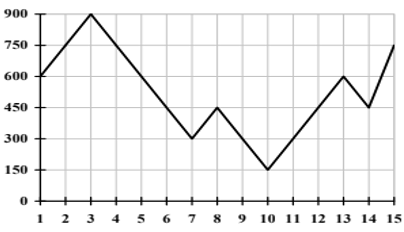

24. На графике показано изменение биржевой стоимости акций горнодобывающей компании в первой половине сентября. 8 сентября бизнесмен купил пакет акций, а 13 сентября продал его. В результате этих операций прибыль бизнесмена составила 3600. Сколько акций входило в пакет.

Ответ: 24

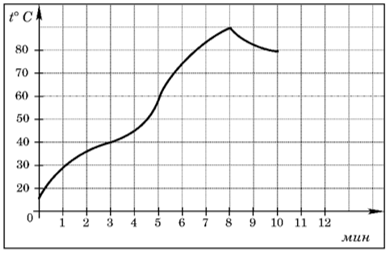

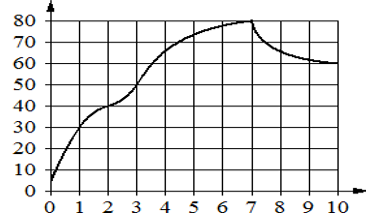

25. На графике показано изменение температуры в процессе разогрева двигателя легкового автомобиля при температуре окружающего воздуха 10°С. На горизонтальной оси отмечено время в минутах, прошедшее с момента запуска двигателя, на вертикальной оси — температура двигателя в градусах Цельсия. Когда температура достигает определенного значения, включается вентилятор, охлаждающий двигатель, и температура начинает понижаться. Определите по графику, сколько минут прошло с момента запуска двигателя до включения вентилятора.

Ответ: 8

26. На рисунке жирными точками показан курс китайского юаня, установленный Центробанком РФ во все рабочие дни с 23 сентября по 23 октября 2010 года. По горизонтали указываются числа месяца, по вертикали – цена юаня в рублях. Для наглядности жирные точки соединены линией. Определите по рисунку разность между наибольшим и наименьшим курсом юаня за указанный период. Ответ дайте в рублях.

Ответ: 2

27. На диаграмме показано количество запросов со словом СНЕГ, сделанных на поисковом сайте Yandex.ru во все месяцы с марта 2008 года по октябрь 2009 года. По горизонтали указываются месяцы, по вертикали – количество запросов за данных месяц. Определите по приведенной диаграмме, сколько месяцев количество запросов превышало 200 000.

Ответ:8

28. На рисунке жирными точками показана цена золота, установленная Центробанком РФ во все рабочие дни в октябре 2009 года. По горизонтали указываются числа месяца, по вертикали — цена золота в рублях за грамм. Для наглядности жирные точки на рисунке соединены линией. Определите по рисунку, сколько рабочих дней из данного периода цена золота была между 975 и 990 рублей за грамм.

Ответ: 8

29. Хозяйка установила на утюге режим «хлопок». В этом режиме спираль утюга нагревается до 80°C, и терморегулятор размыкает цепь. Когда утюг остывает до 70°C, цепь снова замыкается, и утюг нагревается опять до 80°C, и т.д. На рисунке представлен график зависимости температуры T утюга в промежутке времени t между двумя последовательными размыканиями цепи. Сколько секунд цепь находится в разомкнутом состоянии?

Ответ: 50
