Задание на конкурсный день

Задание для участников конкурса «Технологии информационного моделирования BIM»

1. Создать модель здания таунхауса. Модель должна содержать разделы АР и МЕР. Раздел АР может включать подразделы КМ, КД, КЖ. Раздел МЕР может включать подразделы ВК и ОВ.

2. Сохранить модель в двух форматах - проприетарном формате (файл .RNP) и открытом формате (файл .IFC).

3. Загрузить файлы в среду общих данных (СОД).

4. Создать чертежи плана и фасада в формате PDF для раздела АР. Загрузить в СОД.

5. Создать чертежи плана и аксонометрии инженерных систем PDF для раздела МЕР. Загрузить в СОД.

6. Провести проверку на коллизии для определения критических коллизий в программе Autodesk Navisworks. Проверить на пересечения системы ВК с АР. Отчет о коллизиях разместить в СОД.

7. Подготовить презентацию модели. Презентация должна отражать общие сведения по проекту, какие изменения были внесены в проект, информацию о коллизиях в консолидированной модели, а так же личные впечатления о пользовании программой Renga. Время выступления 5-7 минут.

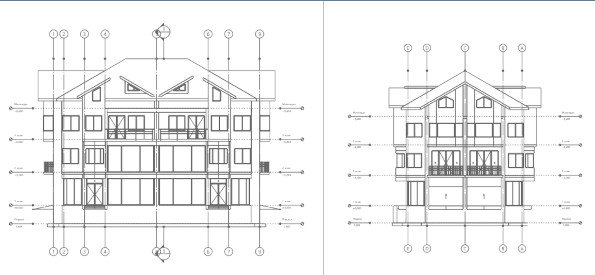

Пример оформления чертежей:
