Задание на контрольную работу по дисциплине /МДК: КОМПЬЮТЕРНАЯ ГРАФИКА

Министерство образования Нижегородской области

Государственное бюджетное профессиональное образовательное учреждение «Нижегородский автомеханический техникум»

ЗАДАНИЕ

на контрольную работу

по дисциплине/МДК: КОМПЬЮТЕРНАЯ ГРАФИКА

Специальность:

23.02.02 Автомобиле- и тракторостроение

13.02.11 Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям)

15.02.08 Технология машиностроения

15.02.01 Монтаж и техническая эксплуатация промышленного оборудования (по отраслям)

23.02.03 Техническое обслуживание и ремонт автомобильного транспорта

Тема: Построение комплексного чертежа с аксонометрическим изображением (модели). Основные виды, разрезы (фронтальный, профильный).

Раздел: Основы трехмерного моделирования.

Протокол № __ от _______2019 г. Председатель ПЦК Гриценко Н.Е. / ______/

Порядок выполнения задания:

1. Выбрать номер варианта по последней цифре зачетной книжки (шифра).

Если последняя цифра шифра нуль – вариант № 10.

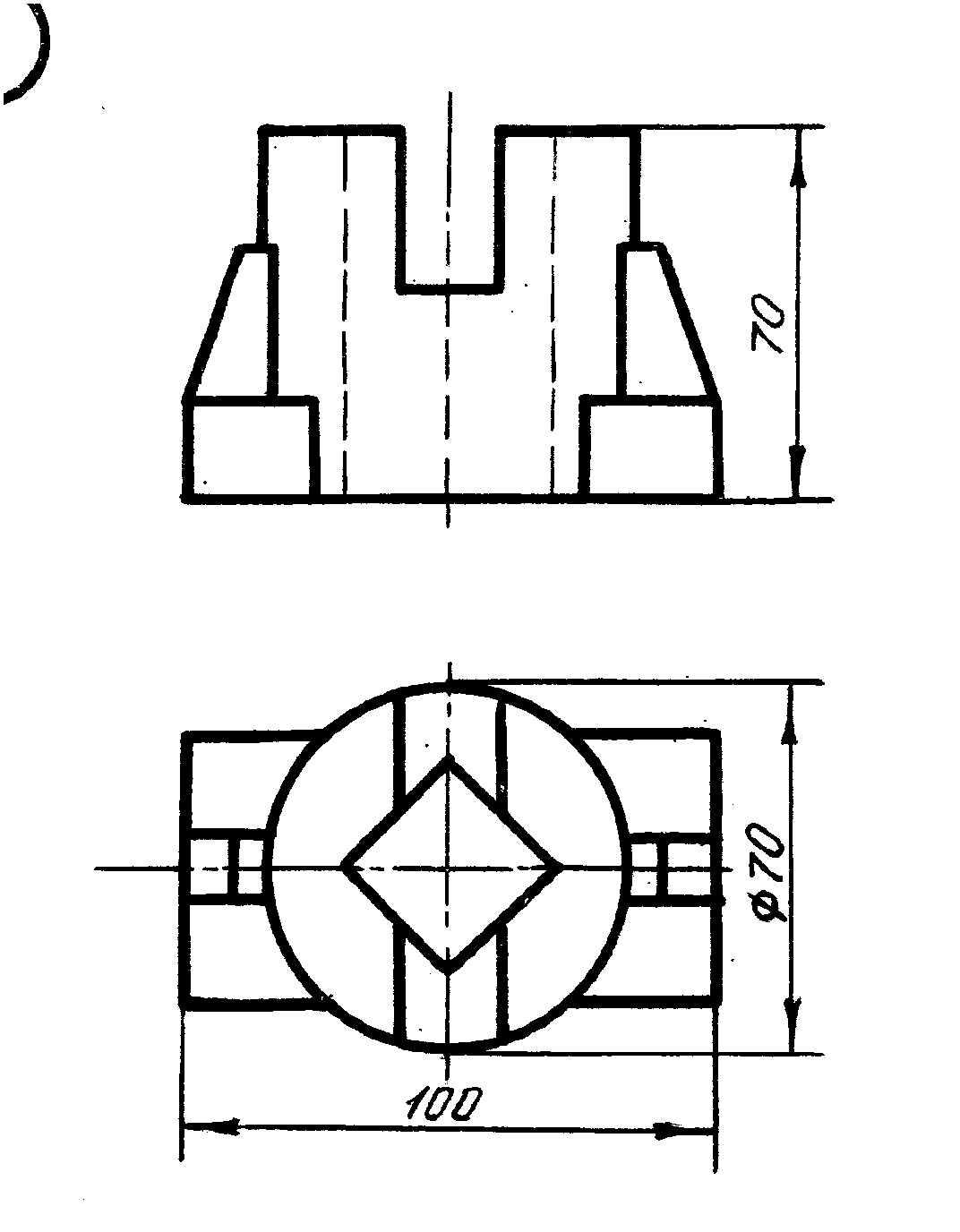

2. Прочитать чертеж (см. рис. ниже), определив из каких поверхностей состоит ДЕТАЛЬ.

3. По чертежу детали, заданной в двух проекциях – фронтальной и горизонтальной, построить 3D-модель.

4. Создать ЧЕРТЕЖ, содержащий три вида (спереди, сверху и слева), два разреза (фронтальный и профильный) и изометрию с вырезом. Нанести осевые линии и необходимые размеры.

Заполнить основную надпись.

5. Распечатать титульный лист, лист с заданием на КР, 3D-модель детали, чертеж.

Сброшюровать в скоросшиватель.

Вариант № 1

Вариант № 2

Вариант № 3

Вариант № 4

Вариант № 5

Вариант № 6

Вариант № 7

Вариант № 8

Вариант № 9

Вариант № 10
