Задание по теме "Электроизмерительные приборы"

ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН

Задание 1

Найдите в сети интернет и выпишите в тетрадь определение понятий:

Измерение

Мера

Измерительный прибор

Класс точности

Погрешность

Погрешность измерительного прибора равна

Задание 2

Исследуйте электроизмерительные приборы различного принципа действия по схеме:

1. Название

2. Устройство

3. Принцип работы

4. Применение

5. Достоинства и недостатки

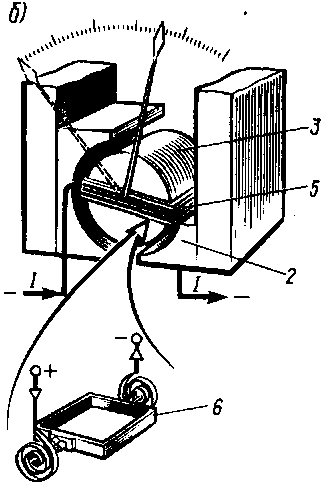

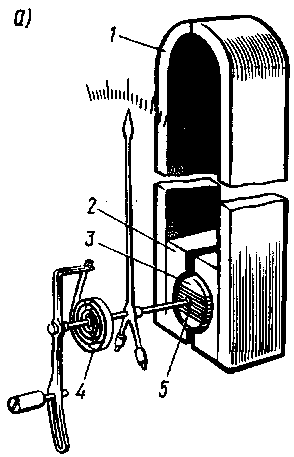

Магнитоэлектрический измерительный механизм (рис. 1, а) выполнен в виде постоянного магнита 1, снабженного полюсными наконечниками 2, между которыми укреплен стальной сердечник 3. В кольцеобразном воздушном зазоре, образованном полюсными наконечниками и сердечником, помещена подвижная катушка 5, намотанная на алюминиевый каркас 6 (рис. 1,б). Катушка выполнена из очень тонкого провода и укреплена на оси, связанной со стрелкой спиральными пружинами 4 или растяжками. Через эти же пружины или растяжки осуществляется подвод тока к катушке.

Принцип действия прибора основан на взаимодействии тока в рамке с магнитным полем полюсов. Это взаимодействие вызывает вращающий момент, под действием которого рамка и вместе с ней цилиндр повернутся на угол.

Спиральная пружина, в свою очередь, вызывает противодействующий момент. Так как вращающий момент пропорционален току, противодействующий момент пропорционален углу закручивания пружин

Поворот подвижной части измерительного механизма и стрелки будет продолжаться до тех пор, пока вращающий момент М, создаваемый током I, не уравновесится противодействующим моментом Мпр. Следовательно, угол поворота в подвижной части пропорционален измеряемому току I. Поэтому магнитоэлектрические приборы имеют равномерную шкалу.

К достоинствам этой системы относят высокую точность и чувствительность, малое потребление энергии.

Из недостатков следует отметить сложность конструкции, чувствительность к перегрузкам, возможность измерять только постоянный ток (без дополнительных средств).

Электромагнитные приборы и их устройство.

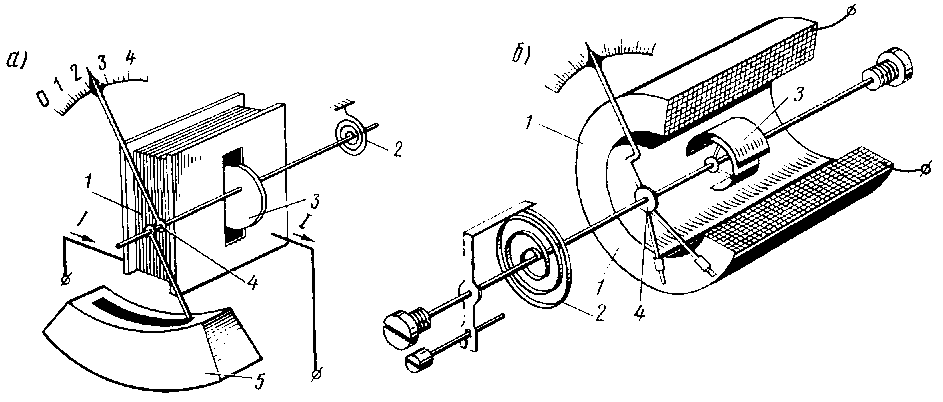

Принцип работы приборов этой системы основан на взаимодействии магнитного поля, создаваемого катушкой 1 со стальным сердечником 3, помещенным в поле этой катушки. Электромагнитный измерительный механизм выполняют с плоской (рис. 2, а) или круглой (рис. 2,б) катушкой.

В приборах с плоской катушкой сердечник установлен на оси, несущей стрелку. При прохождении тока по катушке 1 сердечник 3 будет намагничиваться и втягиваться в катушку, поворачивая ось и стрелку. Повороту оси препятствует спиральная пружина 2. Когда усилие, создаваемое пружиной, уравновесит усилие, созданное катушкой, подвижная система прибора остановится и стрелка зафиксирует на шкале определенный ток.

Вращающий момент, воздействующий на подвижную часть прибора, пропорционален силе притяжения F электромагнита, под действием которой сердечник втягивается в катушку. Сила притяжения F, как было показано, пропорциональна квадрату индукции В, создаваемой магнитным полем катушки; следовательно, она пропорциональна квадрату тока I в катушке. При втягивании сердечника в катушку вращающий момент М изменяется пропорционально I².

Под действием момента М подвижная часть прибора будет поворачиваться до тех пор, пока этот момент не будет уравновешен противодействующим моментом созданным пружинами или растяжками.

Следовательно, в приборах с электромагнитным измерительным механизмом угол поворота подвижной части и стрелки пропорционален квадрату тока, проходящего по катушке. Поэтому такой прибор имеет неравномерную (квадратичную) шкалу. Для сглаживания этой неравномерности сердечнику придается особая лепестко-образная форма, вследствие чего форма магнитного поля и усилие, создаваемое катушкой, изменяются по мере втягивания сердечника.

Устранение колебаний подвижной системы прибора при переходе стрелки из одного положения в другое осуществляется демпфером 5.

В приборах с круглой катушкой подвижная система поворачивается в результате взаимодействия двух стальных намагничивающихся пластинок 3, расположенных внутри катушки 1. Одна из них укреплена на оси прибора, а другая — на внутренней поверхности каркаса катушки.

При прохождении тока по катушке пластины намагничиваются, и их одноименные полюсы оказываются расположенными друг против друга. Между ними возникают силы отталкивания и создается вращающий момент, поворачивающий ось со стрелкой 4.

Электромагнитные приборы используют, главным образом, для измерения тока и напряжения в промышленных установках переменного тока. При периодическом изменении тока, проходящего через прибор, усилие, создаваемое его катушкой, не будет изменяться по направлению, так как оно пропорционально квадрату тока.

Угол отклонения стрелки определяется некоторым средним усилием F, значение которого пропорционально среднему квадратичному значению тока или напряжения. Следовательно, электромагнитные приборы в цепях переменного тока измеряют действующие значения тока или напряжения.

Катушка при измерениях может быть включена в электрическую цепь последовательно или параллельно двум точкам, между которыми действует некоторое напряжение. В первом случае прибор будет работать в качестве амперметра, во втором — в качестве вольтметра.

Достоинством приборов электромагнитной системы являются простота и надежность конструкции, невысокая стоимость, стойкость к перегрузкам и пригодность для измерений в цепях переменного и постоянного тока. К недостаткам относятся невысокая точность, малая чувствительность, неравномерность шкалы и зависимость показаний от внешних магнитных полей и частоты переменного тока.

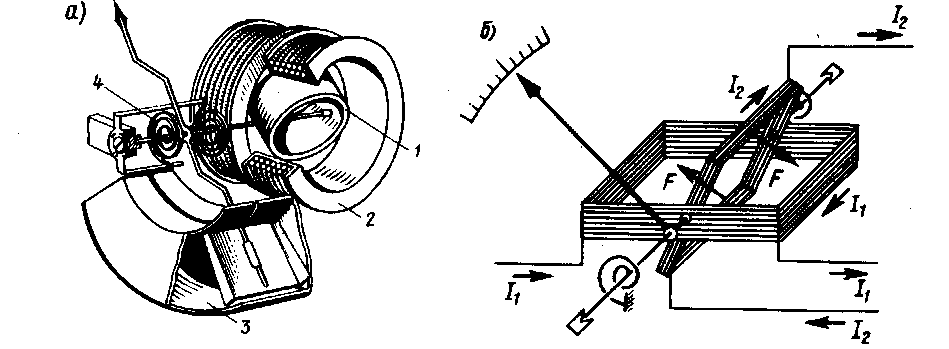

Работа электродинамического прибора основана на взаимодействии двух катушек, обтекаемых электрическим током. Электродинамический измерительный механизм (рис. 3, а) состоит из двух катушек: неподвижной 2 и расположенной внутри нее подвижной 1. Подвижная катушка 1 связана с осью прибора со стрелкой и с двумя спиральными пружинами 4 (или растяжками), которые служат для создания противодействующего момента и подвода тока к подвижной катушке 1. В приборе применяется демпфер 3, аналогичный ранее рассмотренному.

При прохождении по катушкам токов I₁ и I₂ возникают электродинамические силы F (рис. 3,б), которые стремятся повернуть подвижную катушку относительно неподвижной на некоторый угол. Значение вращающего момента М, созданного катушками электродинамического прибора, а следовательно, и угол поворота стрелки пропорциональны произведению проходящих по катушкам токов I₁ и I₂. Поэтому в зависимости от схемы включения катушек прибор может быть использован в качестве амперметра, вольтметра и ваттметра.

Достоинствами электродинамических приборов являются пригодность для измерения постоянного и переменного тока, равномерность шкалы у ваттметров и относительно высокая точность по сравнению с другими приборами, предназначенными для измерений в цепях переменного тока. К недостаткам относится сильное влияние внешних магнитных полей на точность измерений, чувствительность к перегрузкам и относительно высокая стоимость.

Электродинамические приборы применяют обычно в качестве точных лабораторных приборов, а также в качестве ваттметров и счетчиков электрической энергии в цепях постоянного тока.

Индукционный прибор состоит из двух неподвижных электромагнитов 2 и 3 (рис. 4) и подвижного алюминиевого диска 4, укрепленного на одной оси со стрелкой.

При прохождении переменных токов I₁ и I₂ по катушкам электромагнитов создаются два магнитных потока Ф₁ и Ф₂, сдвинутых один относительно другого по фазе, которые пронизывают диск. Эти потоки при своем изменении индуцируют в диске вихревые токи I_в1 и I_в2. В результате взаимодействия вихревых токов с магнитными полями обоих электромагнитов (тока I_в1 с потоком Ф₂ и тока I_в2 с потоком Ф₁) возникает вращающий момент М, под влиянием которого происходит поворот подвижной части прибора. Противодействующий момент в вольтметрах, амперметрах и ваттметрах создается спиральной пружиной 1 или растяжками.

Применение. Индукционные приборы, так же как и электродинамические, могут быть использованы в качестве амперметра, вольтметра и ваттметра. Катушки электромагнитов включаются в этих случаях так же, как и катушки электродинамического прибора Достоинством индукционных приборов являются высокая стойкость к перегрузкам, большой вращающий момент и малая чувствительность к внешним магнитным полям. К недостаткам относятся сравнительно невысокая точность и зависимость показаний от частоты переменного тока и температурных влияний.

Индукционные приборы используют, главным образом, в качестве ваттметров и счетчиков электрической энергии и в промышленных установках и на электровозах переменного тока.

Задание 3

Заполните пустые клетки в таблице 1.

Ответы

Измерение - это процесс определения физической величины с помощью технических средств.

Мера - это средство измерения физической величины заданного размера.

Измерительный прибор - это средство измерения, в котором вырабатывается сигнал, доступный для восприятия наблюдателем.

Класс точности –это обобщенная характеристика, определяемая пределами допускаемых основных и дополнительных погрешностей, а также другими свойствами, влияющими на точность.

Погрешность- это отклонение полученного значения измерения от истинного.

Погрешность измерительного прибора равна цене деления прибора.

Распечатать

Рис. 1

Рис.2

Рис.3

Рис.4

Таблица 1
