Задания по теме "Выполнение сопряжений в Компас"

Категория: Информатика

Нажмите, чтобы узнать подробности

Задания для студентов СПО по дисциплине ОП.02 Компьютерная графика

Просмотр содержимого документа
«Задания по теме "Выполнение сопряжений в Компас"»

Задания для студентов по теме

«ВЫПОЛНЕНИЕ СОПРЯЖЕНИЙ»

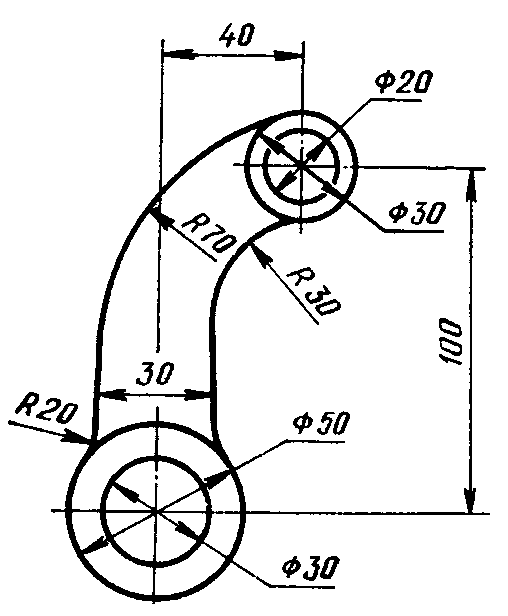

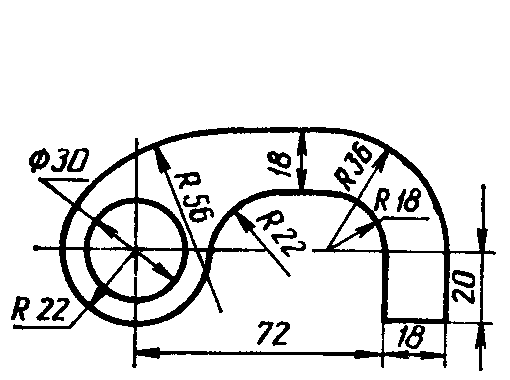

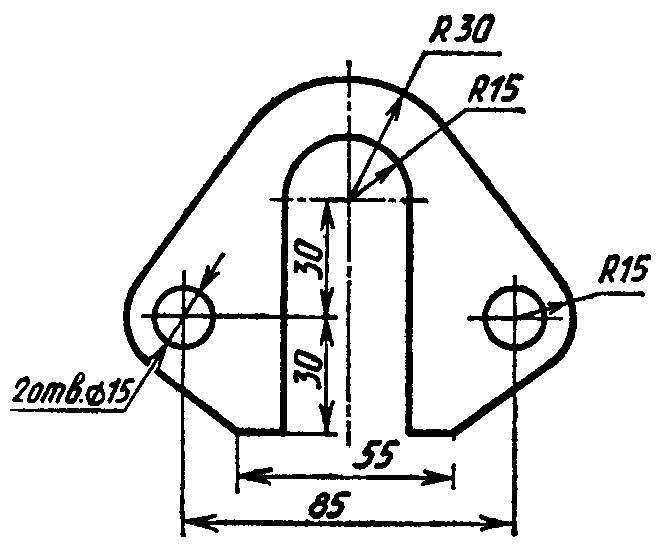

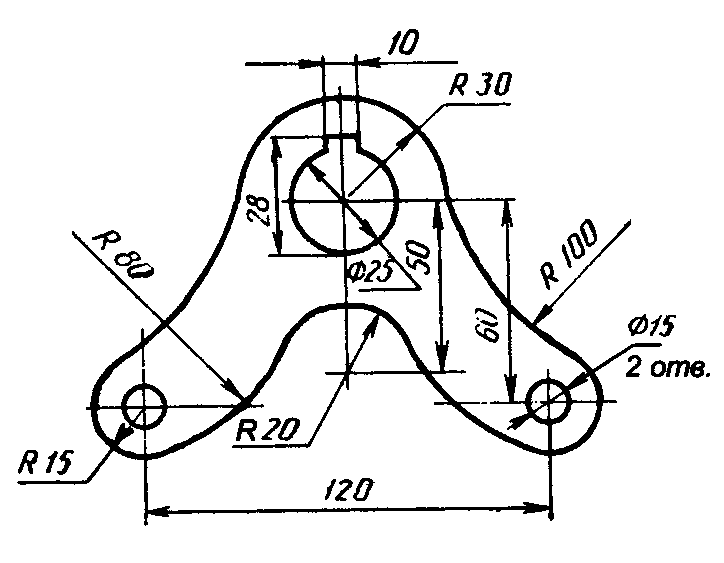

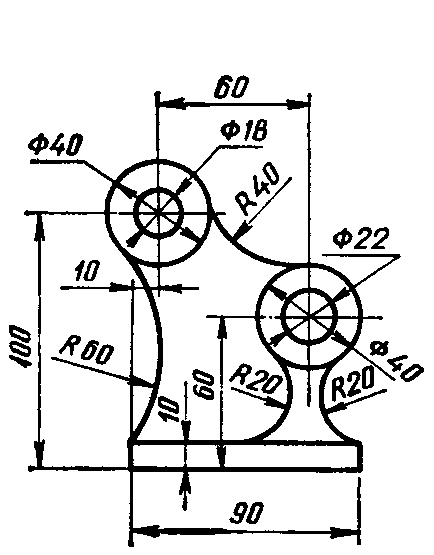

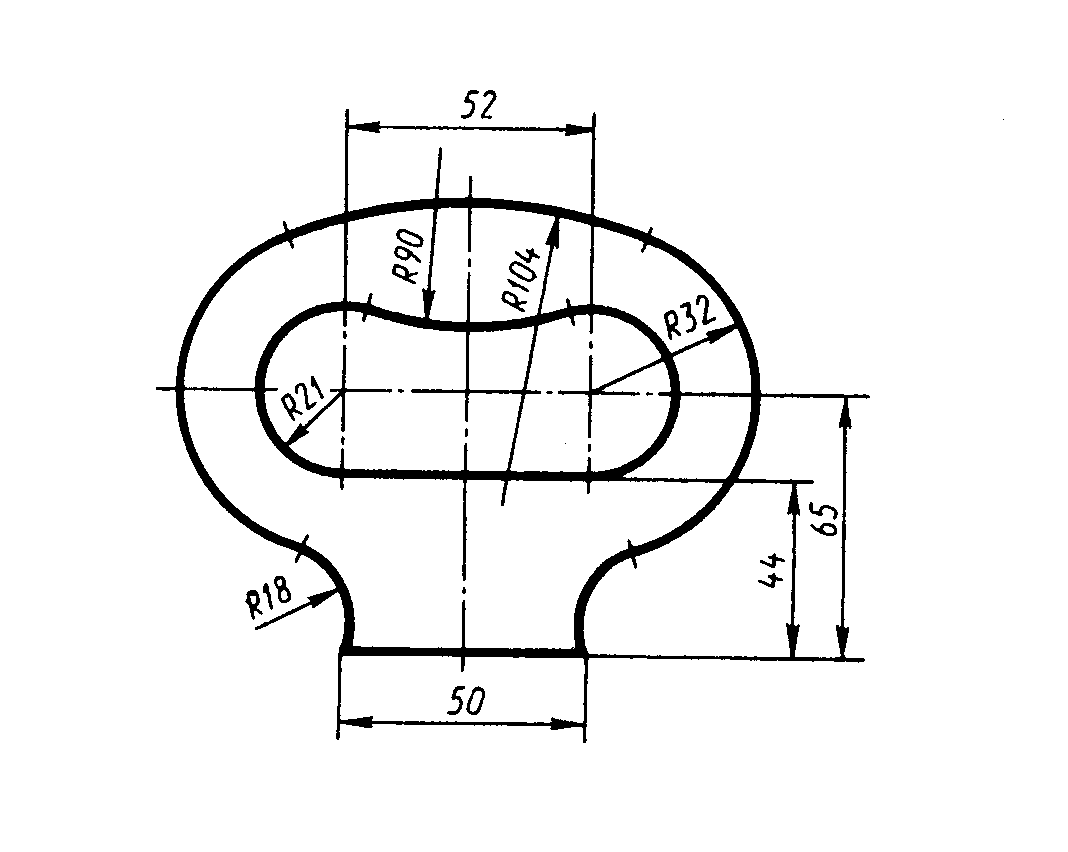

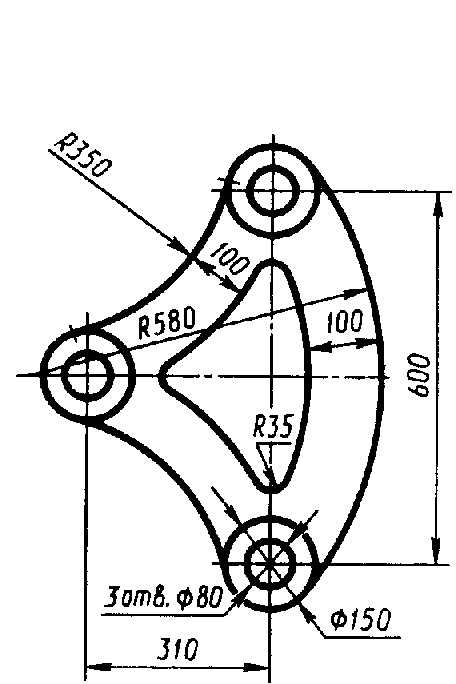

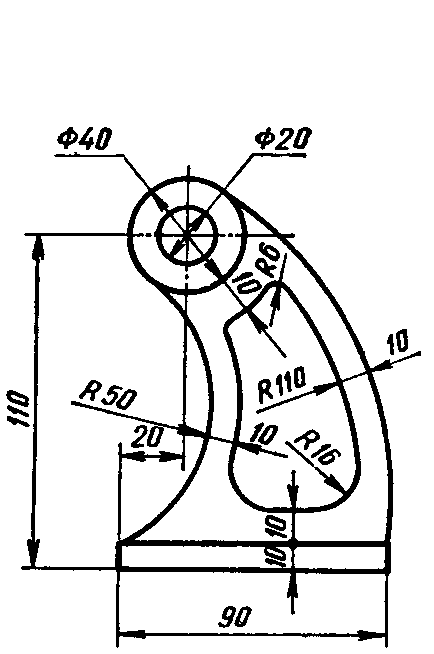

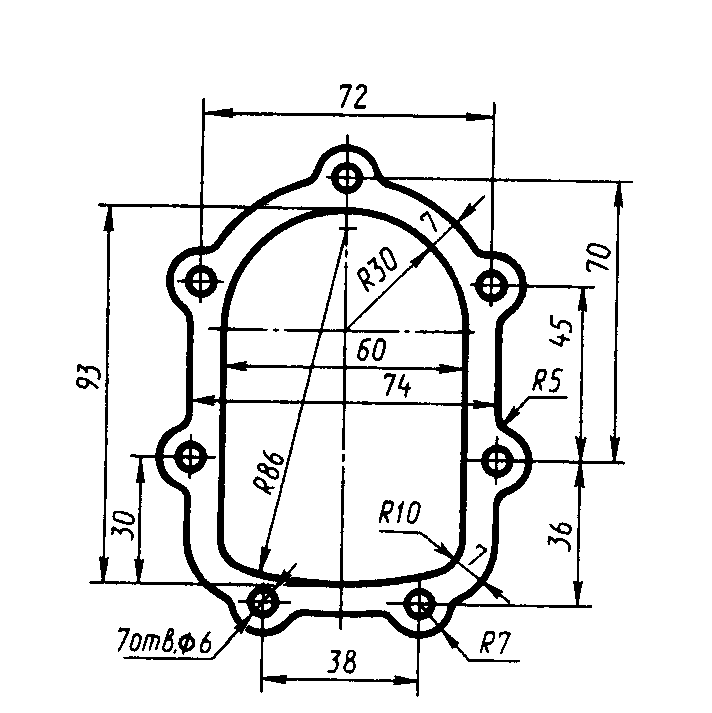

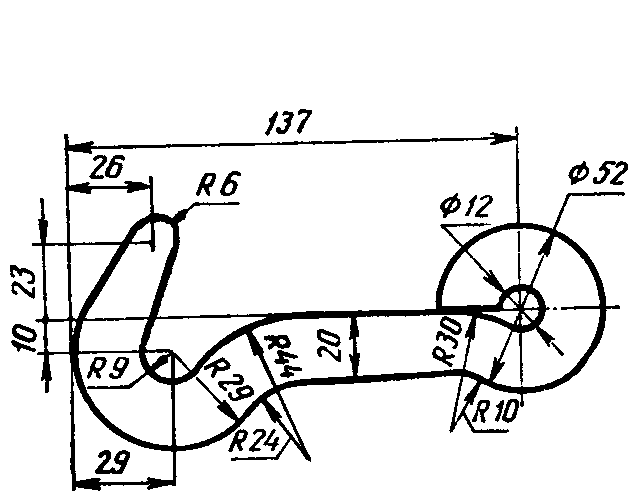

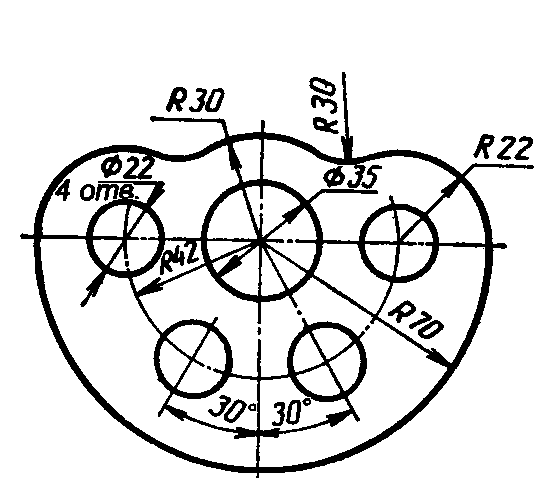

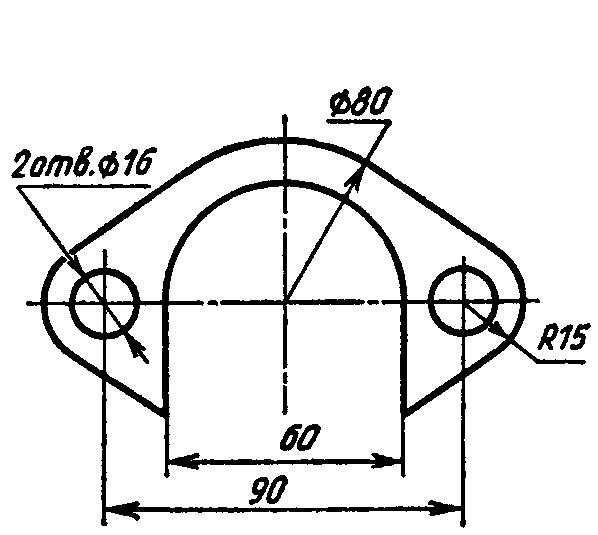

Содержание задания: выполнить чертёж изображения в чертёжно- графическом редакторе KOMPAS-3D, используя необходимые геометрические примитивы и команды организации привязок, а также расставить необходимые размеры, технические обозначения и заполнить основную надпись чертежа.

Выполненное изображение отправить на электронную почту преподавателя.


2

1

4

3

5

6

8

7

9

10

12

11

13

14


15


16



17

18

19

20

21

22

23

24

25

26

27

28
