Законы постоянного тока. 10 класс

Законы постоянного тока

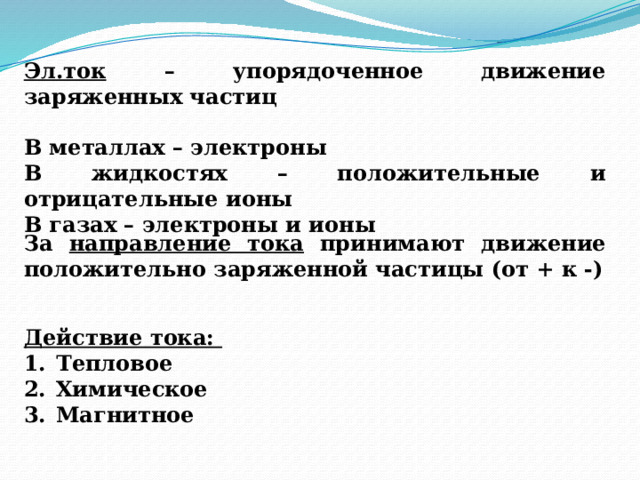

Эл.ток – упорядоченное движение заряженных частиц

В металлах – электроны

В жидкостях – положительные и отрицательные ионы

В газах – электроны и ионы

За направление тока принимают движение положительно заряженной частицы (от + к -)

Действие тока:

• Тепловое
• Химическое
• Магнитное

Физические величины постоянного тока

Сила тока – количество заряда пройдет через поперечное сечение проводника за 1 секунду.

I – сила тока (А)

q - заряд (Кл)

t - время (с)

Эл.напряжение (разность потенциалов) – работу эл.поля по перемещению единичного заряда.

U – напряжение (В)

q - заряд (Кл)

А - работа (Дж)

Физические величины постоянного тока

Сопротивление проводника – свойство проводника препятствовать прохождению эл.тока.

R – сопротивление (Ом)

ρ – удельное сопротивление

проводника ( или )

l - длина проводника (м)

S – площадь сечения (толщина) (мм 2 )

R от l прямая зависимость

R от S обратная зависимость

Физические величины источника постоянного тока

ЭДС (электродвижущая сила) – действие сторонних (не электростатических) сил на заряд.

- ЭДС (В)

Внутренне сопротивление источника тока

r = (Ом)

Формулы постоянного тока

Работа тока

Мощность тока

Закон Джоуля - Ленца

Q – количество теплоты (Дж)

КПД!!!!

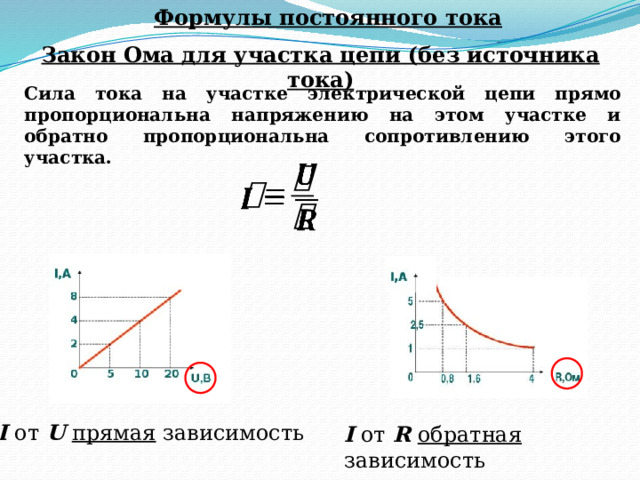

Формулы постоянного тока

Закон Ома для участка цепи (без источника тока)

Сила тока на участке электрической цепи прямо пропорциональна напряжению на этом участке и обратно пропорциональна сопротивлению этого участка.

I от U прямая зависимость

I от R обратная зависимость

Формулы постоянного тока

Закон Ома для полной цепи (с источником тока)

- ток короткого замыкания

+

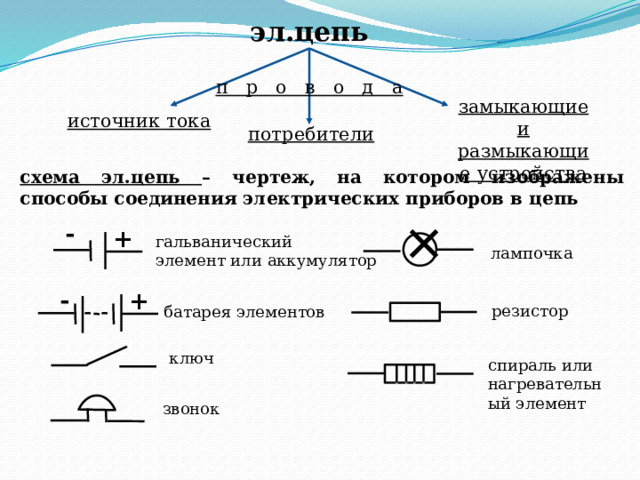

эл.цепь

п р о в о д а

замыкающие и размыкающие устройства

источник тока

потребители

схема эл.цепь – чертеж, на котором изображены способы соединения электрических приборов в цепь

-

+

гальванический

элемент или аккумулятор

лампочка

-

+

резистор

батарея элементов

ключ

спираль или нагревательный элемент

звонок

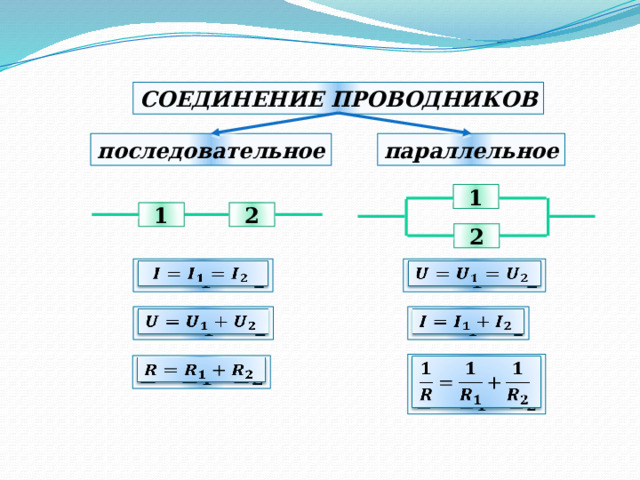

СОЕДИНЕНИЕ ПРОВОДНИКОВ

параллельное

последовательное

1

1

2

2

Амперметр

*

* С потребителем - последовательно

* С источником тока + к +, - к -

+

-

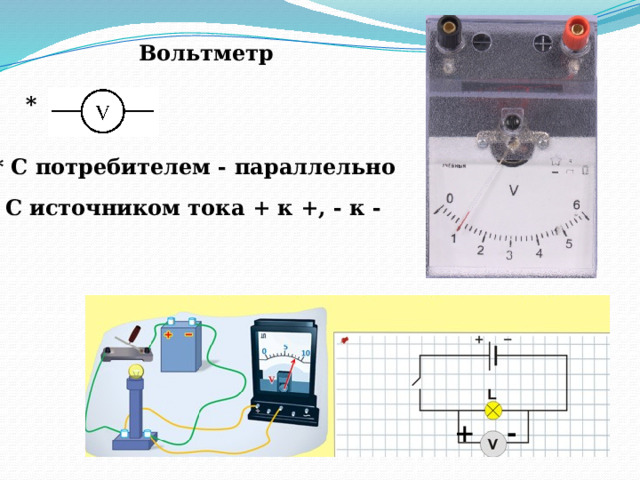

Вольтметр

*

* С потребителем - параллельно

* С источником тока + к +, - к -

+

-

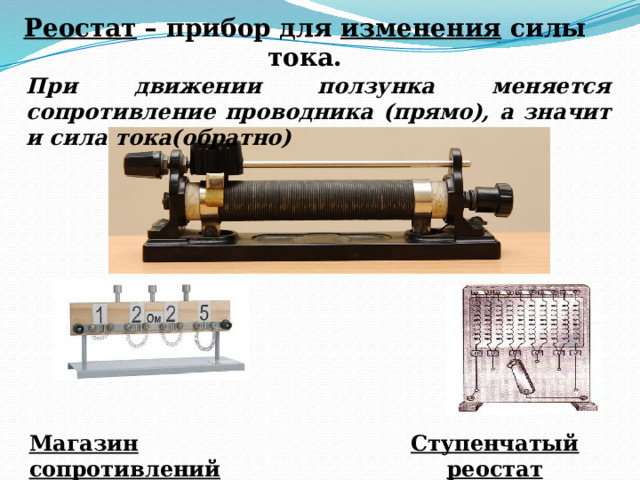

Реостат – прибор для изменения силы тока.

При движении ползунка меняется сопротивление проводника (прямо), а значит и сила тока(обратно)

Ступенчатый реостат

Магазин сопротивлений

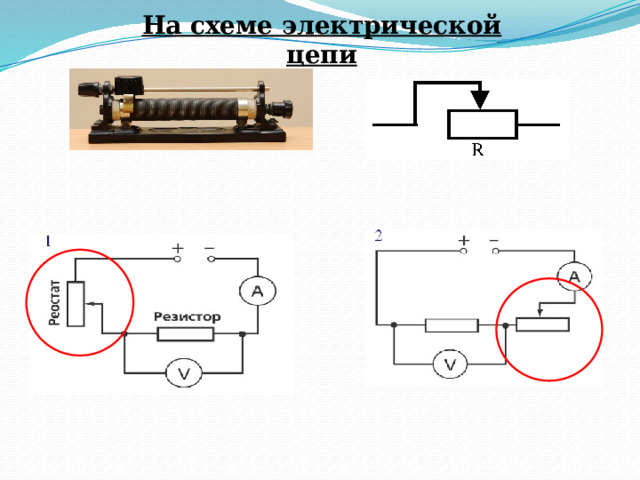

На схеме электрической цепи

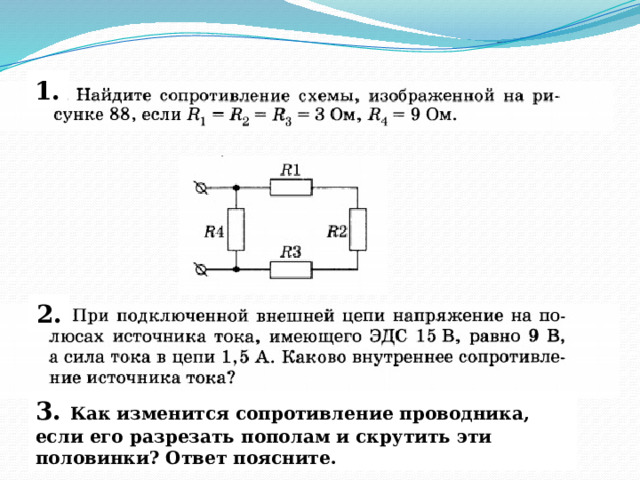

Решение задач

1.

2.

3. Как изменится сопротивление проводника, если его разрезать пополам и скрутить эти половинки? Ответ поясните.

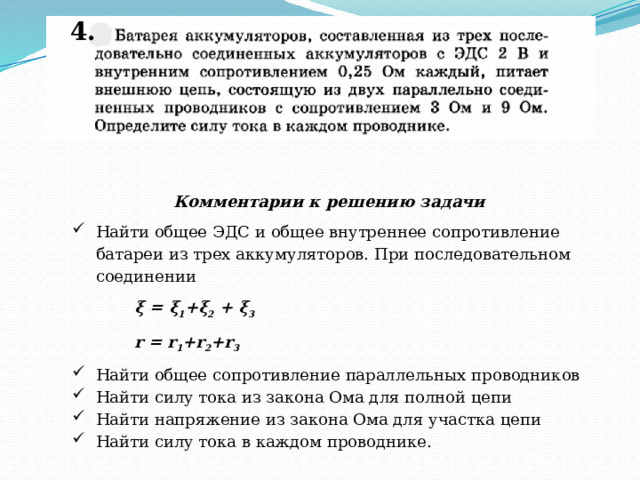

4.

Комментарии к решению задачи

• Найти общее ЭДС и общее внутреннее сопротивление батареи из трех аккумуляторов. При последовательном соединении

ξ = ξ 1 +ξ 2 + ξ 3

r = r 1 +r 2 +r 3

• Найти общее сопротивление параллельных проводников
• Найти силу тока из закона Ома для полной цепи
• Найти напряжение из закона Ома для участка цепи
• Найти силу тока в каждом проводнике.
