Зажигание сварочной дуги

ПЛАН УРОКА.

Тема урока: Зажигание сварочной дуги.

Цели урока:

• образовательная: изучение способов зажигания дуги и поддержания её стабильного горения;

• развивающая: развитие на уроке условий для самоопределения учащихся, выдвижения ими гипотезы, планирования, оценки результатов и формулирования выводов;

• воспитательная: воспитание стремления к повышению уровня знаний и практических навыков.

Оснащение урока: учебник, ноутбук, проектор (содержит презентацию).

Тип урока: комбинированный.

ХОД УРОКА

Проверка присутствующих на уроке и их готовность к уроку…………..1мин.

Отметка отсутствующих и наличие учебных принадлежностей.

Объяснение и запись темы и целей урока…………………………………..2мин.

Актуализация опорных знаний………………………………………………5мин.

1. Объясните, как подключаются сварочные кабеля при прямой и обратной полярности?
2. Для кого рода тока применяются электроды марки МР-3, УОНИ 13/45?
3. Расшифруйте марку оборудования ВДМ-1001, ТС-400, РБ-315, ТСШ-311?
4. Назовите род тока при работе ТС-400, ВДМ-1001?
5. От чего зависит сила сварочного тока?

Мотивация учебной деятельности…………………………………………..3мин.

Первое, что необходимо знать и, соответственно, уметь при изучении техники сварки это способы зажигания сварочной дуги и поддержания её стабильного горения, а в частности требуемой длины дуги. От этого будет зависеть формирование сварного шва, влияющее на качество сварного соединения.

Изучение нового материала…………………………………………………26мин.

Конспектирование и объяснение нового материала.

Закрепление полученных знаний……………………………………………5мин.

1. Способы зажигания дуги.

2. Техника зажигания касанием.

3. Техника зажигания чирканьем.

4. Требуемая длина дуги.

5. Влияние длины дуги на формирование сварного шва.

Подведение итогов урока……………………………………………………...2мин.

Оценивание наиболее активных студентов.

Домашнее задание……………………………………………………………...1мин.

Проработать изученный материал по конспекту и других, рекомендованных источников информации.

Перед зажиганием (возбуждением) дуги следует установить необходимую силу сварочного тока, которая зависит от марки электрода, типа сварного соединения, положения шва в пространстве и др.

Зажигание дуги между покрытым электродом и свариваемым изделием выполняют в два приема: коротким замыканием электрода с изделием и отрывом электрода от поверхности изделия на расстояние, равное примерно диаметру покрытого электрода.

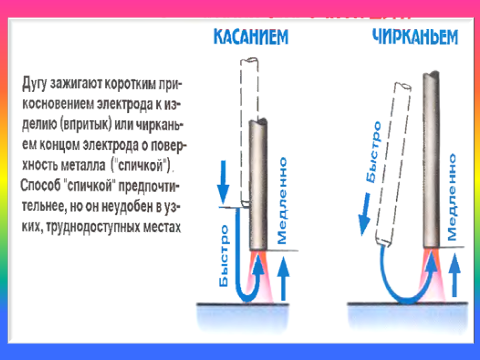

Зажигание (возбуждение) производиться двумя способами.

При первом способе электрод подводят перпендикулярно к месту начала сварки и после сравнительно легкого прикосновения к изделию отводят верх на расстояние 25 мм. Второй способ напоминает процесс, зажигая спички. При обрыве дуги повторное зажигание ее осуществляется впереди кратера на основном металле с возвратом к наплавленному металлу для вывода на поверхность загрязнений, скопившихся в кратере. После этого сварку ведут в нужном направлении.

Сварщик должен поддерживать горение дуги так, чтобы её длина была постоянной . От правильно выбранной длины дуги зависят производительность сварки и качество сварного шва.

Нормальной считают длину дуги, равную 0,5 - 1,1 диаметра стержня электрода

(в зависимости от типа и марки электрода и положения сварки в пространстве).

L_Д =(0,5÷1,1)d_э. Обычно она равна 2-3мм.

Максимально возможная длина дуги, при увеличении которой произойдёт её обрыв, называется предельной. Она равна:

L_пр.= (1,1÷1,3)d_э.

Сварщик должен подавать электрод в дугу со скоростью равной скорости плавления электрода.

Умение поддерживать дугу постоянной длины характеризует квалификацию сварщика.
