Тема 49б. Сборные ж/б колонны одноэтажных промышленных зданий, их типы, параметры. Дать эскизы. Правила перевязки колонн, стен к разбивочным осям.

Проектирование подвалов.

В подвалах размешают различные подсобные службы, обеспечивающие нормальную эксплуатацию здания. Однако в настоящее время в связи с центральным теплоснабжением домов количество зданий с подвалами сократилось. Для трассировки инженерных сетей и коммуникаций внутри здания устраивают технические подполья. Это создает не только удобство их эксплуатации, но и снижает затраты на строительство здания в целом

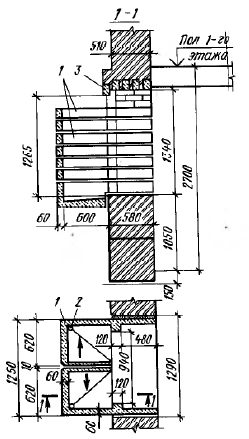

Для освещения и проветривания подвалов в их наружных стенах устраивают окна, расположенные ниже уровня земли, а перед окнами - колодцы, называемые приямками

Особое внимание при устройстве подвалов, как и вообще при устройстве фундаментов, необходимо уделять их гидроизоляции. Для бесподвальных зданий это важно, если грунтовые воды агрессивны. Защита от грунтовой сырости осуществляется устройством горизонтальной и вертикальной гидроизоляции

Кроме защиты от влаги, стены и пол подвала должны противостоять давлению грунта и отрицательному давлению воды. Поэтому для обеспечения прочности, наружные стены подвала обычно укрепляются внутренними подпорными стенами (пристенками) через каждые 3-4 метра.

В целом, для постройки хорошего подвала, не требующего дальнейшего ухода, необходимо осуществить:

- предварительное проведение гидрогеологического исследования участка;

- тщательное проектирование подвала;

- проведение комплекса работ по осушению участка (при необходимости);

- обеспечение использования качественных материалов и хорошо зарекомендовавших себя технологий строительства;

- тщательную гидроизоляцию стен и пола подвала, при необходимости и их теплоизоляцию;

- оборудование приточно-вытяжной вентиляции подвала

Технология с первоначальным рытьем котлована.

В этом случае сначала выкапывается котлован по ширине и длине превышающий контур будущего подвала (фундамента) на 1-1,5 м. На дно котлована отсыпается подушка из песка и щебня, поверх которой отливается монолитная железобетонная плита. По сути это фундамент дома в виде плиты.

Верх фундамента изолируется рубероидом на цементом растворе, поверх рубероида расстилается другой слой раствора для кладки первого ряда бетонных блоков (газобетонных блоков, крупноформатного кирпича, пористого или пустотелого красного кирпича).

Технология с предварительной заливкой железобетонных стен в грунте.

В данном случае на месте будущих стен подвала, являющихся одновременно элементами ленточного фундамента дома, выкапываются траншеи (обычно глубиною 1,5-2 м и шириною 40-60 см). Если цоколь дома также планируется сделать железобетонным, то выше уровня земли создается опалубка, если нет – то в будущем цокольная часть выкладывается кирпичом или блоками.

В траншею закладывается необходимая арматура и далее происходит заливка траншеи монолитным бетоном. Получившаяся стена, хотя и не имеет внешней гидроизоляции, но, учитывая свою толщину (40-60 см) и гораздо меньшую гигроскопичность, может считаться серьезной преградой для грунтовых вод.

Технология строительства подвала в готовом доме

В этом случае стены подвального помещения уже не будут несущими элементами фундамента дома, да и подвал, скорее всего, займет только часть площади дома.

В принципе при этом можно применить один из описанных выше подходов. Но, с одной стороны, стены подвала уже не будут так нагружены, а, с другой, хотелось бы оставить грунт вокруг стен не потревоженным, а сами стены – сделать потоньше, чтобы увеличить пространство подвала.

Полы в подвале

Полы по грунту подразделяются на глинобитные и бетонные. В первом случае на дно подвала последовательно укладывают и тщательно трамбуют два слоя щебня с глиной (каждый по 10-12 см.).

Устройство бетонных полов мы уже частично затронули, здесь следует лишь пояснить особенности утепления таких полов (при необходимости). Итак, сначала на грунт настилают бетон, затем насыпают утеплитель (керамзит или шлак), который перекрывают цементной стяжкой.

Устройство отмостки.

Отмосток вокруг вашего дома является первым рубежом борьбы с дождевыми и талыми водами. Если оставить вокруг дома дерн или слабо утрамбованную дорожку, то во время дождей вода будет просачиваться к основанию стен подвала (фундаменту), а затем по капиллярам материала стен подниматься вверх. Стены от воздействия влаги будут разрушаться.

В качестве материалов для организации отмостки применяют бетонные плиты, монолитный бетон, булыжник, асфальт, кирпич и т. д. Защищая стены и фундамент от влаги, отмостка в то же самое время является элементом внешнего благоустройства и служит удобной дорожкой вокруг дома.

Защита фундамента и подвала от грунтовых вод

Мероприятия по защите здания от грунтовой воды выбираются в зависимости от уровня грунтовых вод в районе постройки.

Расчетный уровень грунтовых вод должен приниматься на 50-60 см выше весеннего уровня. Независимо от наличия грунтовых вод всегда следует затруднять доступ поверхностных вод к фундаментам и цоколю, устроив вокруг здания тротуар или отмостку.
