Основы графической грамоты.

Основы графической грамоты 5 класс

Презентацию подготовила учитель по труду/технологии

Г.Дзержинска,

Нижегородской области,

МБОУ Школа №9

Ивонина Татьяна Викторовна.

Вопрос:

Объясните, почему графике и графической документации отводится ведущая роль в промышленности, строительстве, технике?

Графика

 — понятная, удобная, экономичная, чёткая и наглядная форма обмена информацией. C древнейших времён люди использовали графику, они изображали на рисунках уклад жизни, охоту, рыбалку, природу, животный мир (рис. 1.9).

Рис. 1.9. Древний наскальный рисунок. Горный Алтай

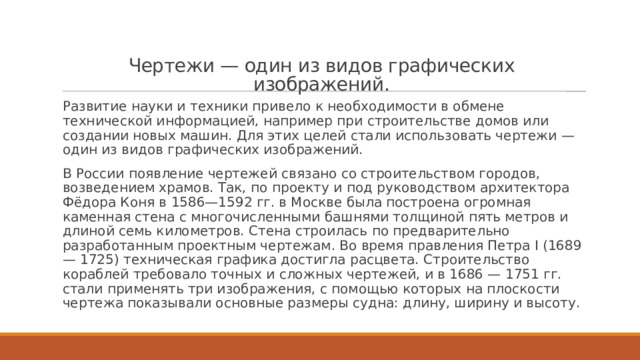

Чертежи — один из видов графических изображений.

• Развитие науки и техники привело к необходимости в обмене технической информацией, например при строительстве домов или создании новых машин. Для этих целей стали использовать чертежи — один из видов графических изображений.
• В России появление чертежей связано со строительством городов, возведением храмов. Так, по проекту и под руководством архитектора Фёдора Коня в 1586—1592 гг. в Москве была построена огромная каменная стена с многочисленными башнями толщиной пять метров и длиной семь километров. Стена строилась по предварительно разработанным проектным чертежам. Во время правления Петра I (1689 — 1725) техническая графика достигла расцвета. Строительство кораблей требовало точных и сложных чертежей, и в 1686 — 1751 гг. стали применять три изображения, с помощью которых на плоскости чертежа показывали основные размеры судна: длину, ширину и высоту.

Где нужна графика?

• Графика нужна людям разных профессий:  строителям, инженерам, столярам, токарям, учителям . Школьники используют графику при изучении математики, географии, физики, информатики, технологии.

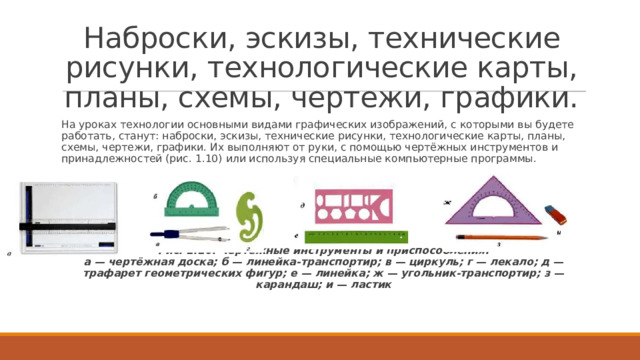

Наброски, эскизы, технические рисунки, технологические карты, планы, схемы, чертежи, графики.

• На уроках технологии основными видами графических изображений, с которыми вы будете работать, станут: наброски, эскизы, технические рисунки, технологические карты, планы, схемы, чертежи, графики. Их выполняют от руки, с помощью чертёжных инструментов и принадлежностей (рис. 1.10) или используя специальные компьютерные программы.

• Рис. 1.10. Чертёжные инструменты и приспособления: а — чертёжная доска; б — линейка-транспортир; в — циркуль; г — лекало; д — трафарет геометрических фигур; е — линейка; ж — угольник-транспортир; з — карандаш; и — ластик

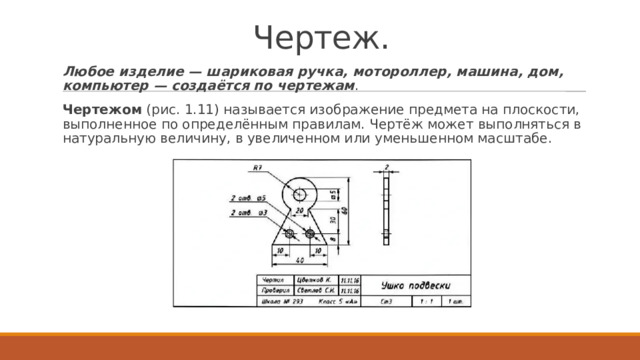

Чертеж.

• Любое изделие — шариковая ручка, мотороллер, машина, дом, компьютер — создаётся по чертежам .
• Чертежом  (рис. 1.11) называется изображение предмета на плоскости, выполненное по определённым правилам. Чертёж может выполняться в натуральную величину, в увеличенном или уменьшенном масштабе.

Масштаб.

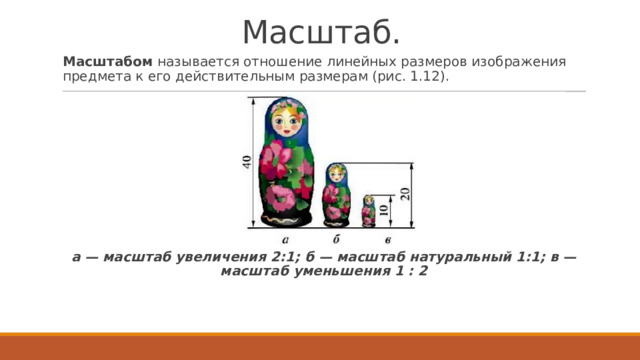

• Масштабом называется отношение линейных размеров изображения предмета к его действительным размерам (рис. 1.12).

• Рис. 1.12. Масштабы:

• а — масштаб увеличения 2:1; б — масштаб натуральный 1:1; в — масштаб уменьшения 1 : 2

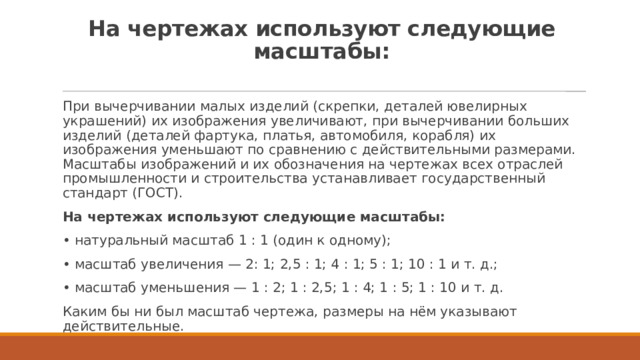

На чертежах используют следующие масштабы:

• При вычерчивании малых изделий (скрепки, деталей ювелирных украшений) их изображения увеличивают, при вычерчивании больших изделий (деталей фартука, платья, автомобиля, корабля) их изображения уменьшают по сравнению с действительными размерами. Масштабы изображений и их обозначения на чертежах всех отраслей промышленности и строительства устанавливает государственный стандарт (ГОСТ).
• На чертежах используют следующие масштабы:
• • натуральный масштаб 1 : 1 (один к одному);
• • масштаб увеличения — 2: 1; 2,5 : 1; 4 : 1; 5 : 1; 10 : 1 и т. д.;
• • масштаб уменьшения — 1 : 2; 1 : 2,5; 1 : 4; 1 : 5; 1 : 10 и т. д.
• Каким бы ни был масштаб чертежа, размеры на нём указывают действительные.

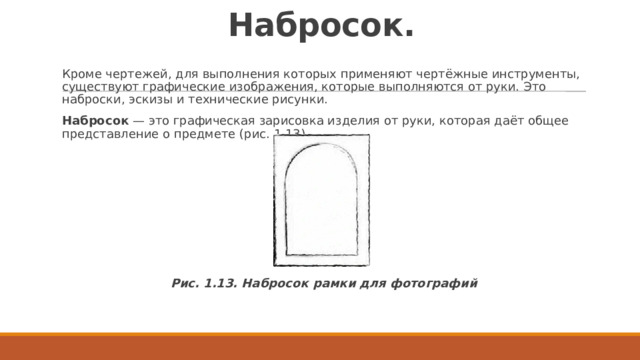

Набросок.

• Кроме чертежей, для выполнения которых применяют чертёжные инструменты, существуют графические изображения, которые выполняются от руки. Это наброски, эскизы и технические рисунки.
• Набросок  — это графическая зарисовка изделия от руки, которая даёт общее представление о предмете (рис. 1.13).

• Рис. 1.13. Набросок рамки для фотографий

Эскиз.

• Эскизом  называется изображение предмета, выполненное от руки без точного соблюдения масштаба, с сохранением пропорций всех элементов изделия (рис. 1.14).

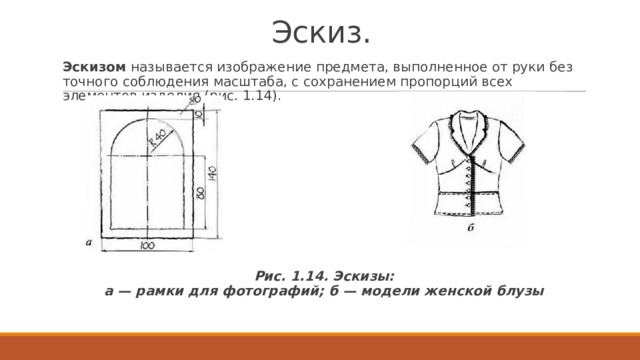

• Рис. 1.14. Эскизы: а — рамки для фотографий; б — модели женской блузы

Технический рисунок

• Технический рисунок  — наглядное изображение предмета, выполненное на глаз, от руки, с соблюдением пропорций, по правилам оформления чертежа. При необходимости на нём указывают общие размеры изделия — длину, ширину, толщину, материал изготовления (рис. 1.15).

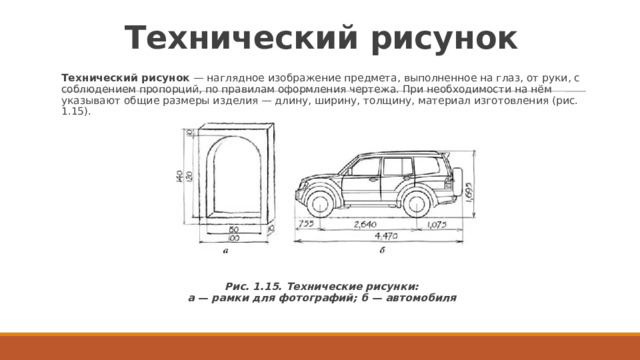

Рис. 1.15. Технические рисунки: а — рамки для фотографий; б — автомобиля

Схема.

• Информацию человек может получить и используя  схему  — графический документ, на котором с помощью условных обозначений показаны составные части какой-нибудь системы и связи между ними (схемы станций метро, вязания, плетения, электрических цепей, соединения деталей швейных изделий) (рис. 1.16).

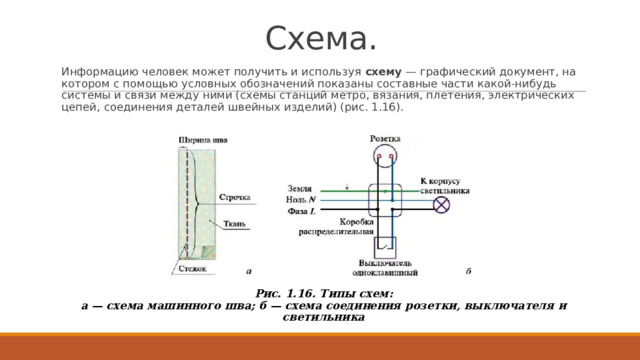

• Рис. 1.16. Типы схем: а — схема машинного шва; б — схема соединения розетки, выключателя и светильника

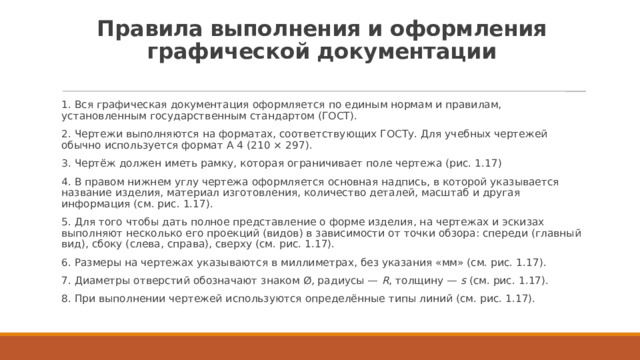

Правила выполнения и оформления графической документации

• 1. Вся графическая документация оформляется по единым нормам и правилам, установленным государственным стандартом (ГОСТ).
• 2. Чертежи выполняются на форматах, соответствующих ГОСТу. Для учебных чертежей обычно используется формат А 4 (210 × 297).
• 3. Чертёж должен иметь рамку, которая ограничивает поле чертежа (рис. 1.17)
• 4. В правом нижнем углу чертежа оформляется основная надпись, в которой указывается название изделия, материал изготовления, количество деталей, масштаб и другая информация (см. рис. 1.17).
• 5. Для того чтобы дать полное представление о форме изделия, на чертежах и эскизах выполняют несколько его проекций (видов) в зависимости от точки обзора: спереди (главный вид), сбоку (слева, справа), сверху (см. рис. 1.17).
• 6. Размеры на чертежах указываются в миллиметрах, без указания «мм» (см. рис. 1.17).
• 7. Диаметры отверстий обозначают знаком Ø, радиусы —  R , толщину —  s  (см. рис. 1.17).
• 8. При выполнении чертежей используются определённые типы линий (см. рис. 1.17).

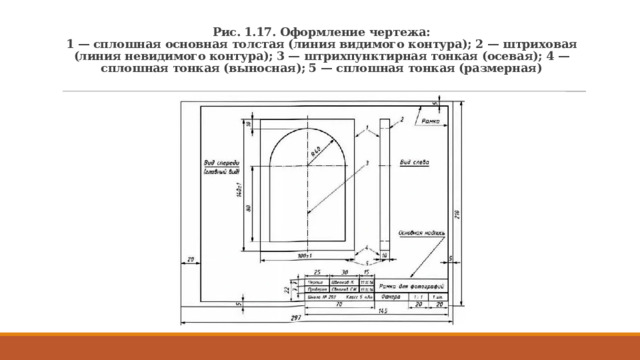

Рис. 1.17. Оформление чертежа: 1 — сплошная основная толстая (линия видимого контура); 2 — штриховая (линия невидимого контура); 3 — штрихпунктирная тонкая (осевая); 4 — сплошная тонкая (выносная); 5 — сплошная тонкая (размерная)

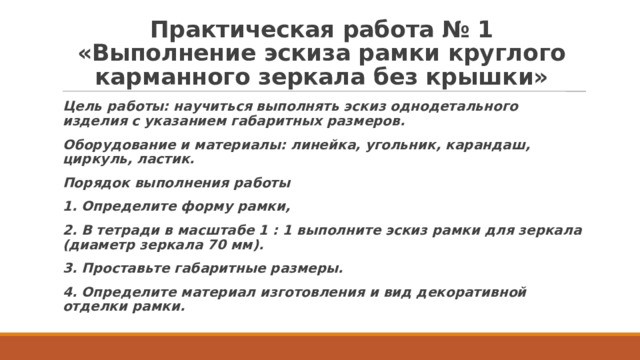

Практическая работа № 1 «Выполнение эскиза рамки круглого карманного зеркала без крышки»

• Цель работы: научиться выполнять эскиз однодетального изделия с указанием габаритных размеров.
• Оборудование и материалы: линейка, угольник, карандаш, циркуль, ластик.
• Порядок выполнения работы
• 1. Определите форму рамки,
• 2. В тетради в масштабе 1 : 1 выполните эскиз рамки для зеркала (диаметр зеркала 70 мм).
• 3. Проставьте габаритные размеры.
• 4. Определите материал изготовления и вид декоративной отделки рамки.

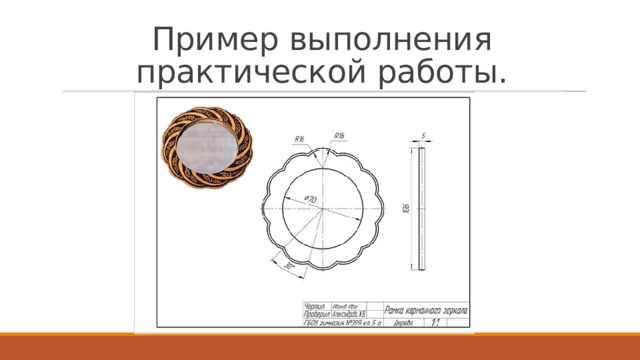

Пример выполнения практической работы.

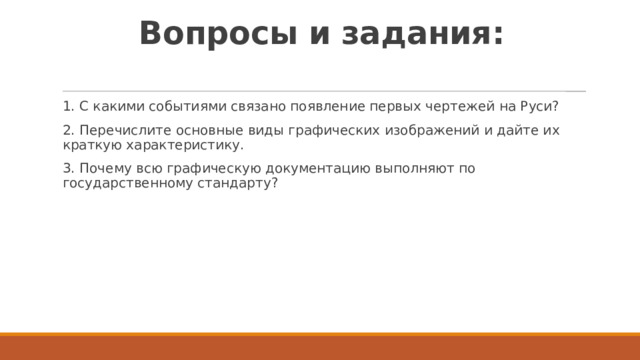

Вопросы и задания:

• 1. C какими событиями связано появление первых чертежей на Руси?
• 2. Перечислите основные виды графических изображений и дайте их краткую характеристику.
• 3. Почему всю графическую документацию выполняют по государственному стандарту?

Домашняя работа:

• Читать параграф 3,стр.18-24.

Использованные интернет-ресурсы:

• Технология. 5 класс. Авторский коллектив: Е. С. Глозман, Е. Н. Кулакова, Ю. Л. Хотунцев, О. А. Кожина, И. В. Воронин, В. В. Воронина, А. Е. Глозман

• Спасибо за внимание!
