Практическая работа № Дыхательный клапан. Типы дыхательных клапанов

Дыхательная арматура резервуаров включает дыхательные и предохранительные клапаны. Назначение дыхательной арматуры состоит в следующем. При заполнении резервуаров или повышении температуры в газовом пространстве давление в них возрастает. Так как резервуары рассчитаны на давление, близкое к атмосферному, их может просто разорвать. Чтобы этого не происходило на резервуарах установлены дыхательные и предохранительные клапаны. Первые открываются, как только избыточное давление в газовом пространстве достигнет определенной величины, как правило, 2000 Па, предел срабатывания вторых — на 5…10% выше, они страхуют дыхательные клапаны.

Дыхательная арматура защищает резервуары и от смятия при снижении давления в них при опорожнении либо при уменьшении температуры в газовом пространстве. Как только вакуум достигает допустимой величины, открываются дыхательные клапаны, в газовое пространство резервуаров поступает атмосферный воздух. Если их пропускная способность недостаточна и вакуум продолжает увеличиваться, то открываются предохранительные клапаны.

Дыхательная арматура не только предотвращает разрушение резервуаров вследствие чрезмерно больших давления или вакуума, но и является первичным средством сокращения потерь нефтепродуктов от испарения. Во-первых, эта арматура находится в нормально закрытом состоянии, чем предотвращается вентиляция газового пространства резервуаров. Во-вторых, впуск свежей порции воздуха в резервуар (для насыщения которой должно испариться некоторое количество углеводородной жидкости), как и выпуск паровоздушной смеси из него, происходит не в момент изменения давления в газовом пространстве, а с запаздыванием, определяемым пределами срабатывания дыхательной арматуры. Тем самым объем «дыханий», а значит, и потери нефтепродуктов уменьшаются.

Дыхательный клапан. В практике эксплуатации резервуаров процесс вытеснения паров нефтепродуктов из газового пространства или, наоборот, вход воздуха извне в резервуар принято называть "дыханием". Это происходит во время заполнения или опорожнения резервуара (большое дыхание) и в результате суточных изменений температуры стенок резервуара и, следовательно, нефтепродукта (малое дыхание).

Назначение - максимальное сокращение потерь нефтепродукта при дыхании резервуара с одновременным предотвращением превышения в нем разрешенных величин давления или вакуума.

Устройство дыхательного клапана

Устройства рассчитаны на давление 200 мм вод. ст. и вакуум 25 мм вод. ст. При увеличении давления в газовом пространстве резервуара свыше 200 мм вод. ст. открывается клапан давления, а при падении давления ниже атмосферного на 25 мм вод. ст. открывается клапан вакуума.

Тип 523-UK

Совмещенный механический дыхательный клапан двойного действия, работающий по принципу «вдох-выдох».
Предназначен для обеспечения постоянного давления в герметических емкостях в которых находятся нефтепродукты, растворители, спирты и пр. При повышении давления в емкости свыше нормы срабатывает выпускной клапан («выдох», при понижении – срабатывает впускной («вдох»).

Это незаменимое технологическое оборудование для АЗС.

Параметры

- на избыточное давление - 0,14 (кг/см2)
- на вакуум - 0,025 (кг/см2)

Присоединительный размер: 2 дюйма

Дыхательный клапан, предохраняющий от смешивания топлива
через общий дыхательный коллектор

Вентиляционные патрубки

При хранении высоковязких нефтепродуктов, отличающихся очень низкой испаряемостью, вместо дыхательных и предохранительных клапанов резервуары оснащают вентиляционными патрубками. Они представляют собой короткую металлическую трубу, оснащенную коническим козырьком, предотвращающим попадание внутрь резервуара дождевой воды и снега.

Вентиляционный патрубок предназначен для вентиляции вертикальных цилиндрических резервуаров и исключения попадания посторонних предметов внутрь резервуаров. Вентиляционный патрубок различных конструкций устанавливается на резервуарах с малоиспаряющимися нефтепродуктами для постоянного сообщения газового пространства резервуаров с атмосферой. На резервуарах, в которых хранятся нефтепродукты с температурой вспышки паров менее 120°С, вентиляционный патрубок устанавливается с огневым предохранителем.

Вентиляционные патрубки устанавливают также на крыше резервуаров с понтонами (чтобы обеспечить выдувание паров нефтепродукта из надпонтонного пространства и концентрацию углеводородов в нем меньшую, чем нижний предел интервала взрываемости). Кроме того, вентиляционный патрубок размещается над трубчатыми направляющими резервуаров с плавающей крышей.

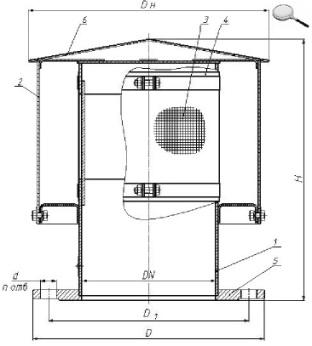

Патрубок вентиляционный состоит из корпуса 1, кожуха 2. В верхней части корпуса расположены окна, закрытые сеткой 3. Сетка закреплена на корпусе с помощью двух хомутов 4. Для защиты от прямого воздействия атмосферных осадков и механических повреждений сетки патрубок имеет крышку 6. Патрубок устанавливается на монтажный патрубок на крыше резервуара через присоединительный фланец 5 корпуса.

Практическая часть. Укажите основные неисправности дыхательных клапанов, составьте алгоритм проведения проверки.
