Предмет черчения. Краткие сведения об истории, развитие чертежа.

УРОК№1 ЧЕРЧЕНИЕ « » 20 г.

Тема: Предмет черчения. Краткие сведения об истории, развитие чертежа.

Цели:

Обучающая: ввести понятие учащихся, ознакомить с краткой историей черчения.

Развивающая: развитие пространственного воображения и пространственного мышления, памяти, интереса к предмету.

Воспитательная:воспитание усидчивости, внимательности, самостоятельности.

Тип урока: урок изучения нового материала.

Материалы и оборудование:

компьютер, мультимедийный проектор, экран, презентация,

Ход урока:

1.Организационный момент.

2.Изложение нового материала (презентация).

Изображение различных предметов — рисунки появились как средство общения между людьми еще до создания письменности.

С тех пор как научились возводить сначала простейшие, а потом более сложные сооружения, мастера стали использовать при строительстве рисунки, а затем и чертежи.

О первых графических изображениях можно судить по сохранившимся в архивах, музеях и библиотеках графическим изображениям.

Сохранившиеся наскальные рисунки свидетельствуют о зарождении картографического способа передачи информации, который совершенствовался в течение многих веков.

Одной из древнейших карт (за 2500 лет до н.э.) считается так называемый вавилонский чертеж, выполненный на глиняной табличке.

При строительстве жилищ, крепостей и других сооружений появились первые чертежи, которые назывались «планами». Эти чертежи обычно выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения (рис. 1, а). Для построения таких чертежей были созданы первые чертежные инструменты — деревянный циркуль-измеритель и веревочный прямоугольный треугольник (рис. 1, б). В дальнейшем такие планы-чертежи стали выполнять на пергаменте, дереве и холсте в уменьшенном виде. На чертежах старались показать как форму, так и размеры предметов.

В Древней Руси было очень много искусных мастеров по литью металлов, изготовлению оружия, строительству зданий. Эти мастера, как видно по дошедшим до нас предметам и сооружениям, хорошо владели геометрией и умели выбрать наилучшее решение технических задач.

Так, например, в летописях XIII—XIV вв. найдены рисунки, по которым можно узнать способ изготовления предметов. Рассматривая рис. 2, видим, что ствол пушки изготовлен горновой или кузнечной сваркой и укреплен насадными кольцами-бандажами.

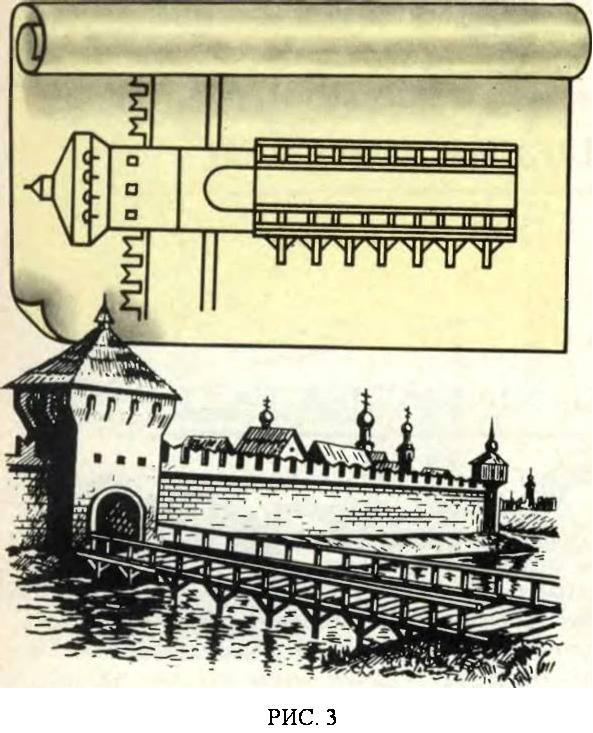

Часто на одном изображении совмещались план (вид сверху) и фасад (вид спереди) какого-либо сооружения, например, моста (рис. 3). Неудобство такого совмещения заставило разъединить оба вида и применять при изображении предметов два, три и более видов.

Позднее русские зодчие, под руководством которых строились крепости и другие сооружения в Киеве, Пскове, Новгороде, Суздале, умели уже выполнять и использовать достаточно сложные чертежи. По проекту и под руководством архитектора Федора Коня в 1586—1592 гг. для отражения вражеских нашествий была построена в Москве огромная каменная стена с многочисленными башнями толщиной пять метров и длиной семь километров. Все эти сооружения строились по предварительно разработанным проектным чертежам.

С развитием кораблестроения потребовались более точные, вычерченные в строгом масштабе чертежи. В корабельных чертежах 1686—1751 гг. уже применялись три изображения, с помощью которых на плоскости чертежа показывали основные размеры судна: длину, ширину и высоту (рис. 4).

В архиве сохранился чертеж весельного шлюпа, выполненный в 1719 г. Петром I. Чертеж составлен с соблюдением проекционной связи.

В 1798 г. французский инженер Гаспар Монж опубликовал свой труд «Начертательная геометрия», который лег в основу проекционного черчения.

Задолго до появления начертательной геометрии в отдельных чертежах русских умельцев использовался метод прямоугольного проецирования.

В XVIII в. чертежи выполнялись чрезвычайно тщательно, с обводкой цветной тушью. На этих чертежах делались условные разрезы изделий с раскраской места разреза разными цветами в зависимости от вида материалов изделий.

Чертежи И. И. Ползунова и И. П. Кулибина наглядно показывают отличные познания русских изобретателей в области построения точного проекционного чертежа изделия

Чертежи стали выполнять с большой точностью, так как они не содержали числовых размеров, и размеры изображенных на них объектов определяли путем обмера чертежа с помощью циркуля-измерителя и помещаемых на чертеже масштабов. Особенно тщательно выполнялись чертежи объектов, представляющих особую важность: военных кораблей, крепостных сооружений, предметов вооружения и снаряжения, которые утверждали в высших инстанциях. Такие чертежи часто окаймлял замысловатой рамкой, украшенной всевозможными завитушками и виньетками.

Обмер чертежей для определения размеров изображенных на них объектов представлял собой весьма кропотливый и неудобный для производства процесс, который мог удовлетворять только условиям мануфактурного способа производства. С развитием машинного производства, переходом к серийному выпуску изделий возникла необходимость взаимозаменяемости частей изделия. Определение размеров путем обмера чертежа не могло обеспечить выпуск изделий с взаимозаменяемыми частями. Поэтому на чертежах стали указывать размеры — сначала, только основные, а затем все размеры изображенного объекта» Однако почти до начала XX в. на чертежах помещался линейный или поперечный масштаб.

Развитие науки и техники повышает требования к надежности, долговечности, экономичности изделий и возводимых сооружений, что в свою очередь усложняет техническую документацию, насыщая чертежи разными условными знаками и символами. В чертежи стали включать указания о точности, с какой должны быть выдержаны размеры (появление системы допусков и посадок), требования к качеству поверхностей (переход от примитивных указаний «кругом обработка» к указанию научно обоснованных параметров шероховатости поверхности), требования к геометрии изделия (указание допусков форм и расположения поверхностей) и др.

3. Закрепление.

4. Подведение итога урока.

Давайте ещё раз повторим. Назовите основоположников первых чертеже?

Я считаю, что мы с вами с поставленной задачей урока успешно справились. На следующем уроке мы сможем закрепить полученные знания, выполнив графическую работу.

5.Домашнее задание.
