ОСНОВЫ ЗАКОНОДАТЕЛЬСТВА В СФЕРЕ ДОРОЖНОГО ДВИЖЕНИЯ

Преподаватель ПБДД

Баев Сергей Иванович

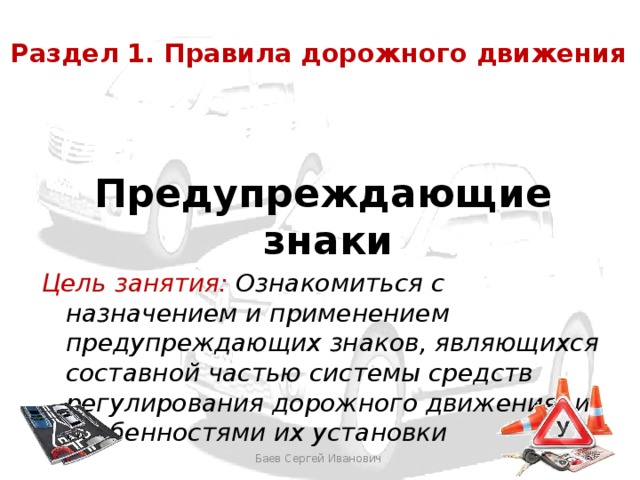

Раздел 1. Правила дорожного движения

Предупреждающие знаки

Цель занятия: Ознакомиться с назначением и применением предупреждающих знаков, являющихся составной частью системы средств регулирования дорожного движения, и особенностями их установки

Здесь бы другую фотографию вставить с лицами.

Баев Сергей Иванович

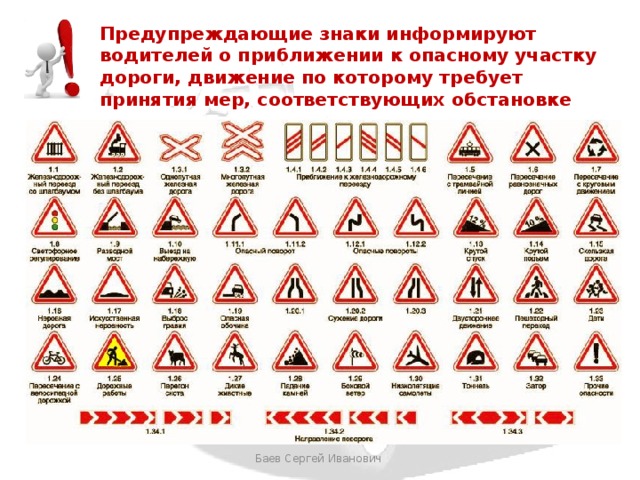

Предупреждающие знаки информируют водителей о приближении к опасному участку дороги, движение по которому требует принятия мер, соответствующих обстановке

Баев Сергей Иванович

Предупреждающие знаки

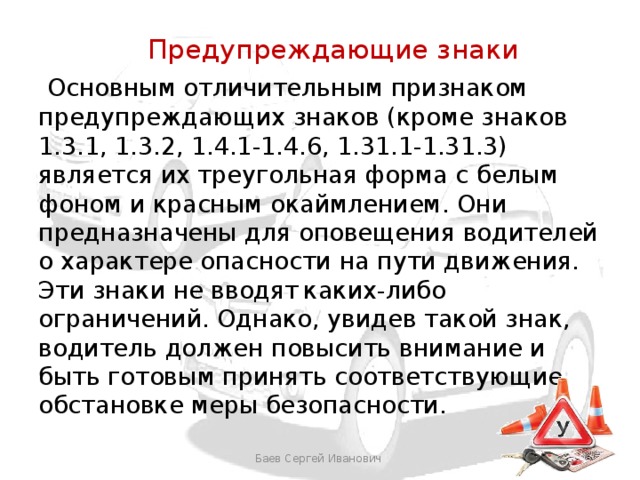

Основным отличительным признаком предупреждающих знаков (кроме знаков 1.3.1, 1.3.2, 1.4.1-1.4.6, 1.31.1-1.31.3) является их треугольная форма с белым фоном и красным окаймлением. Они предназначены для оповещения водителей о характере опасности на пути движения. Эти знаки не вводят каких-либо ограничений. Однако, увидев такой знак, водитель должен повысить внимание и быть готовым принять соответствующие обстановке меры безопасности.

Баев Сергей Иванович

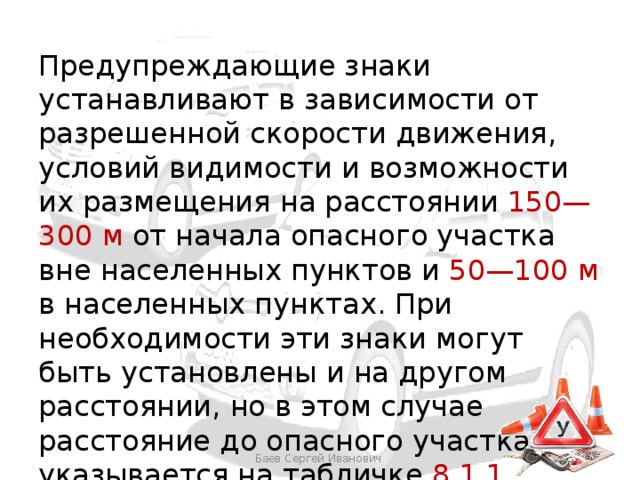

Предупреждающие знаки устанавливают в зависимости от разрешенной скорости движения, условий видимости и возможности их размещения на расстоянии 150—300 м от начала опасного участка вне населенных пунктов и 50—100 м в населенных пунктах. При необходимости эти знаки могут быть установлены и на другом расстоянии, но в этом случае расстояние до опасного участка указывается на табличке 8.1.1

Баев Сергей Иванович

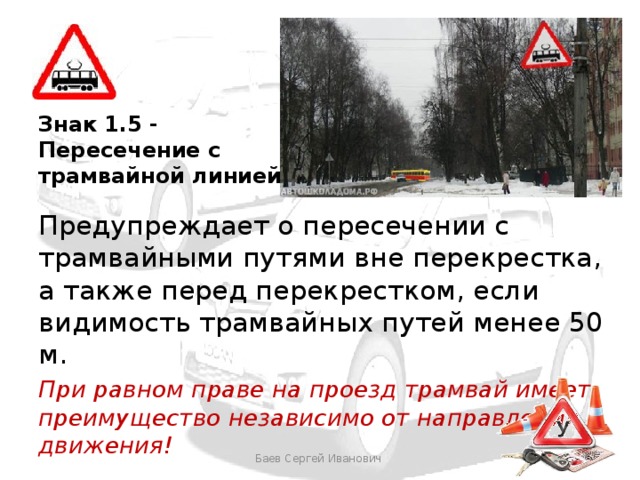

Знак 1.5 - Пересечение с трамвайной линией

Предупреждает о пересечении с трамвайными путями вне перекрестка, а также перед перекрестком, если видимость трамвайных путей менее 50 м.

При равном праве на проезд трамвай имеет преимущество независимо от направления движения!

Баев Сергей Иванович

Знак 1.6 - Пересечение равнозначных дорог

Предупреждает о пересечении равных по значению дорог. При наличии такого знака дороги считаются равнозначными, если даже одна из них имеет какое-либо покрытие, а другая — грунтовая. Знак устанавливают, если расстояние видимости перекрестка при подъезде к нему вне населенного пункта менее 150 м, а в населенных пунктах менее 50 м.

Баев Сергей Иванович

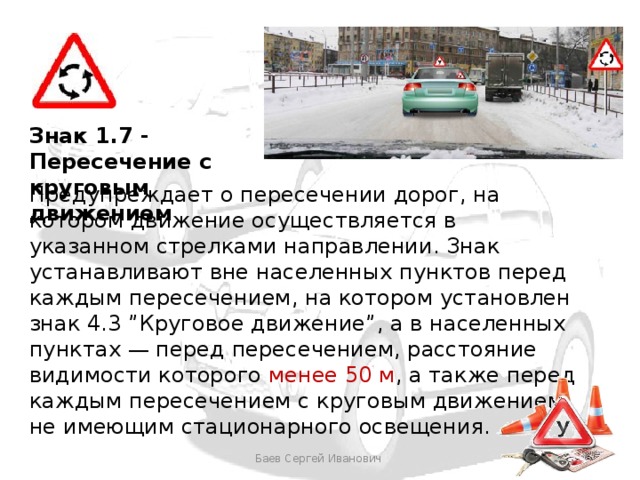

Знак 1.7 - Пересечение с круговым движением

Предупреждает о пересечении дорог, на котором движение осуществляется в указанном стрелками направлении. Знак устанавливают вне населенных пунктов перед каждым пересечением, на котором установлен знак 4.3 ”Круговое движение”, а в населенных пунктах — перед пересечением, расстояние видимости которого менее 50 м , а также перед каждым пересечением с круговым движением, не имеющим стационарного освещения.

Баев Сергей Иванович

Знак 1.8 - Светофорное регулирование

В населенных пунктах предупреждает о приближении к перекрестку или участку дороги, движение на котором регулируется светофором, если расстояние видимости светофора менее 100 м . Этот знак устанавливают также перед первым после въезда в населенный пункт перекрестком или пешеходным переходом со светофорным регулированием.

Баев Сергей Иванович

Знак 1.9 - Разводной мост

Предупреждает о приближении к разводному мосту или паромной переправе. Вне населенных пунктов знак 1.9 повторяется, второй знак устанавливают на расстоянии не менее 50 м от начала опасного участка. Порядок въезда и выезда с парома определяет дежурный по паромной переправе.

Баев Сергей Иванович

Знак 1.10 - Выезд на набережную

Предупреждает о том, что дорога выходит на набережную, берег реки, какого-либо водоема. Вне населенных пунктов знак 1.10 повторяется. Второй знак устанавливают на расстоянии не менее 50 м от начала опасного участка.

Баев Сергей Иванович

Знаки 1.11.1 и 1.11.2 – Опасный поворот

Предупреждает о закруглении дороги малого радиуса или с ограниченной видимостью.

Баев Сергей Иванович

Знаки 1.12.1 и 1.12.2 - Опасные повороты

Предупреждают об участке дороги с опасными поворотами: 1.12.1 — с первым поворотом направо; 1.12 . 2 — с первым поворотом налево. При трех и более следующих друг за другом закруглениях со знаками применяется табличка

8.2.1 «Зона действия».

Баев Сергей Иванович

До начала опасного участка осталось 150 – 300 метров, и там дорога будет насыщена опасными поворотами, следующими друг за другом. И будет их не менее трёх. Но сколько бы их не было, общая протяжённость опасного участка известна – 300 метров

Баев Сергей Иванович

Знаки 1.13 и 1.14 – Крутой спуск и Крутой подъём

Эти знаки предупреждают о наличии спуска или подъема с повышенной опасностью для движения. Крутизна уклона указана на знаке. Если участок подъема или спуска не просматривается на всем протяжении или его длина превышает 0,5 км, со знаком 1.13 или 1.14 применяется табличка 8.2.1.

Баев Сергей Иванович

Знак 1.15 – Скользкая дорога.

Предупреждает водителей о том, что участок дороги имеет повышенную скользкость, а коэффициент сцепления шин с покрытием во влажном состоянии менее 0,3.

Снизьте скорость и будьте внимательны!

Баев Сергей Иванович

Знак 1.16 - Неровная дорога

Предупреждает о неровностях на проезжей части (просадках, выбоинах, неплавном сопряжении с мостами и т. п.).

Особенно опасны такие участки для двухколесных транспортных средств и легких автомобилей.

Баев Сергей Иванович

Знак 1.17 – Искусственная неровность

Знак предупреждает водителей о расположенной впереди искусственной неровности и необходимости снижения скорости. Устанавливается на расстоянии от 50 до 100 м до искусственной неровности.

Баев Сергей Иванович

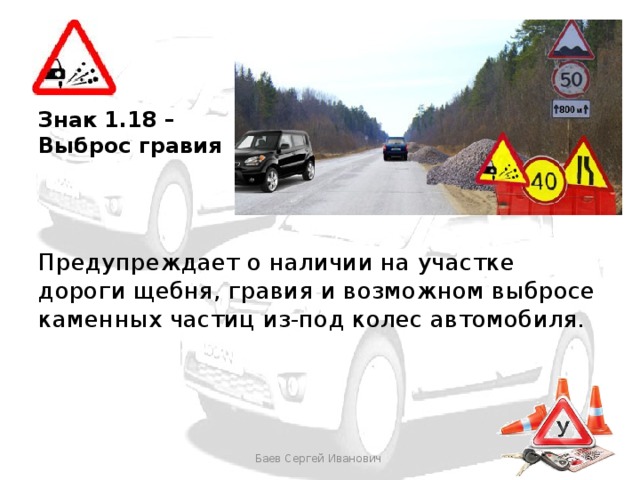

Знак 1.18 – Выброс гравия

Предупреждает о наличии на участке дороги щебня, гравия и возможном выбросе каменных частиц из-под колес автомобиля.

Баев Сергей Иванович

Знак 1.19 – Опасная обочина

Знак устанавливается перед участком дороги, на котором состояние обочины не отвечает требованиям ГОСТ «Автомобильные дороги и улицы. Требования эксплуатационному состоянию допустимому по условиям обеспечения безопасности дорожного движения.

Баев Сергей Иванович

Знаки 1.20.1, 1.20.2, 1.20.3 – Сужение дороги

В населенных пунктах устанавливают на участках дорог, где ширина проезжей части уменьшается на одну полосу или более. Вне населенных пунктов указывают на уменьшение проезжей части более чем на 0,5 м. Этот знак также предупреждает об искусственных сооружениях с узкой проезжей частью.

Баев Сергей Иванович

Знак 1.21 – Двустороннее движение

Предупреждает об участке дороги с встречным движением, которому предшествовал участок дороги с односторонним движением. Такие участки могут быть, например, в месте, где дорога с разделительной полосой переходит в дорогу с двусторонним движением без разделительной полосы, или на дороге с односторонним движением, где в связи с ремонтом организовано двустороннее движение.

Баев Сергей Иванович

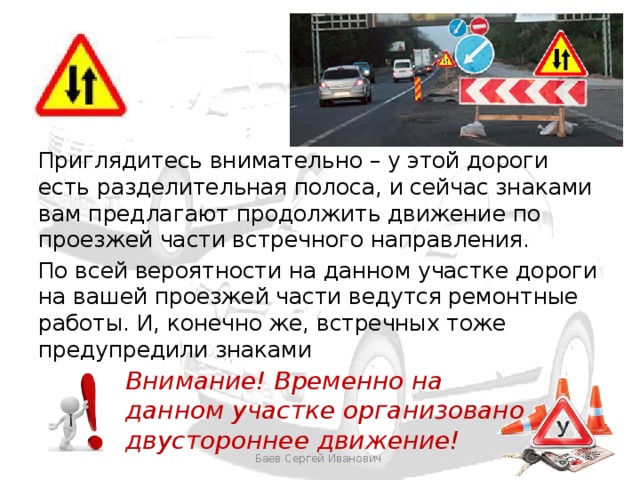

Приглядитесь внимательно – у этой дороги есть разделительная полоса, и сейчас знаками вам предлагают продолжить движение по проезжей части встречного направления.

По всей вероятности на данном участке дороги на вашей проезжей части ведутся ремонтные работы. И, конечно же, встречных тоже предупредили знаками

Внимание! Временно на данном участке организовано двустороннее движение!

Баев Сергей Иванович

Знак 1.22 – Пешеходный переход

Вне населенных пунктов предупреждает о пешеходном переходе, обозначенном знаками 5.19.1, 5.19.2 «Пешеходный переход» и (или) разметкой 1.14.1 «зебра», а в населенных пунктах — при видимости перехода менее 150 м. Знак не устанавливают перед пешеходными переходами, расположенными на перекрестке.

Баев Сергей Иванович

На дорогах вне населённых пунктов пешеходный переход – это всегда неожиданно. Вроде бы лес слева и справа, и чего тут делать пешеходам.

Нас предупреждают:

Впереди пешеходный переход!

Баев Сергей Иванович

Знак 1.23 – Дети

Предупреждает о возможности внезапного появления детей на проезжей части. Этот знак устанавливают около школ, детских игровых площадок и детских садов. Вне населенных пунктов знак 1.23 повторяется. Второй знак устанавливают на расстоянии не менее 50 м от начала опасного участка. С повторным знаком применяется табличка 8.2.1. Она указывает протяженность опасной зоны, прилегающей к школе, детскому саду и т. п.

Баев Сергей Иванович

Знак 1.24 – Пересечение с велосипедной дорожкой

О том, что впереди пересечение с велосипедной дорожкой водителей предупредят именно этим знаком.

К этому пересечению скорее подходит тот же принцип, который действует на нерегулируемом пешеходном переходе – велосипедист может пересечь проезжую часть только после того, как оценит, не создаст ли он опасность движению

Баев Сергей Иванович

Знак 1.25 – Дорожные работы

Предупреждает о том, что впереди ведутся работы на проезжей части, обочинах, разделительной полосе, тротуарах. Особую опасность эти участки представляют в темное время суток, т. к. в этих местах могут находиться строительные материалы, дорожные машины и механизмы, оставленные без должного их обозначения и освещения.

Баев Сергей Иванович

Знак 1.26 – Перегон скота.  Знак 1.27 – Дикие животные

Предупреждает об участке дороги вдоль неогороженных пастбищ, скотных дворов, ферм, а также о местах для перегона скота через дорогу.

Предупреждает о том, что на участке дороги возможно появление диких животных (кабанов, оленей, лосей), столкновение с которыми представляет серьезную опасность.

Баев Сергей Иванович

Знак 1.28 – Падение камней

Предупреждает об участке дороги, на котором возможны обвалы, оползни, падения камней.

Баев Сергей Иванович

Знак 1.29 – Боковой ветер

Предупреждает о том, что на участке дороги Возможен сильный боковой ветер. Эти участки представляют большую опасность для водителей легковых автомобилей, двухколесных транспортных средств, а при сильных порывах ветра – для крупногабаритных автомобилей и автобусов.

Баев Сергей Иванович

Знак 1.30 – Низколетящие самолёты

Предупреждает об участке дороги над которым на небольшой высоте возможен пролет самолетов вертолетов.

Приготовьтесь! Сейчас от вас потребуются выдержка и самообладание!

Баев Сергей Иванович

Знак 1.31 – Тоннель

Предупреждает о расположении впереди тоннеля, в котором отсутствует искусственное освещение, или тоннеля, въездной портал которого из-за рельефа местности виден с расстояния менее 150 м . Если при въезде в тоннель не виден его противоположный конец, то со знаком 1.31 применяется табличка 8.2.1, указывающая длину тоннеля.

Баев Сергей Иванович

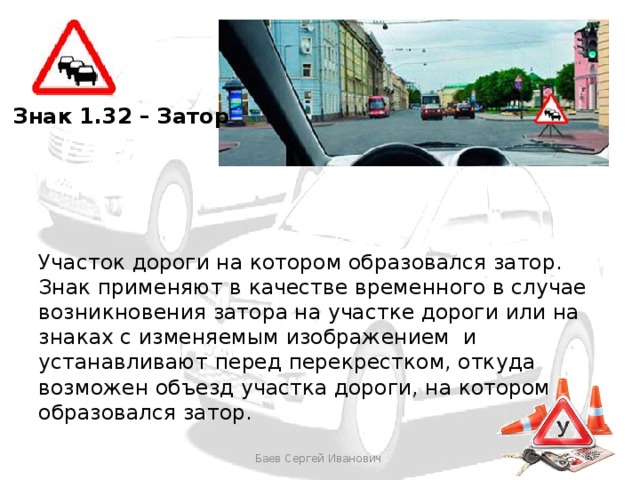

Знак 1.32 – Затор

Участок дороги на котором образовался затор. Знак применяют в качестве временного в случае возникновения затора на участке дороги или на знаках с изменяемым изображением и устанавливают перед перекрестком, откуда возможен объезд участка дороги, на котором образовался затор.

Баев Сергей Иванович

Знак 1.33 – Прочие опасности

Предупреждает об опасности для движения, не предусмотренной другими знаками (выступы скал, обрывы, упавшие на дорогу деревья и т. п.).

Баев Сергей Иванович

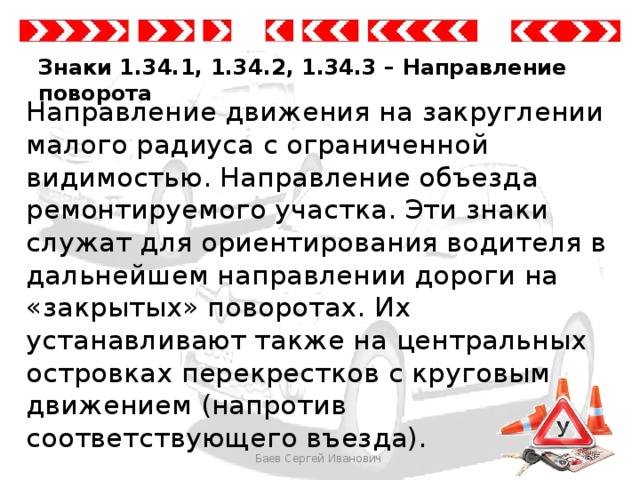

Знаки 1.34.1, 1.34.2, 1.34.3 – Направление поворота

Направление движения на закруглении малого радиуса с ограниченной видимостью. Направление объезда ремонтируемого участка. Эти знаки служат для ориентирования водителя в дальнейшем направлении дороги на «закрытых» поворотах. Их устанавливают также на центральных островках перекрестков с круговым движением (напротив соответствующего въезда).

Баев Сергей Иванович

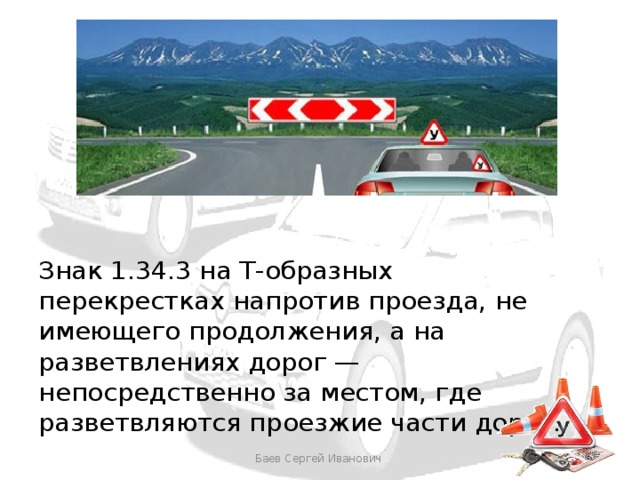

Знак 1.34.3 на Т-образных перекрестках напротив проезда, не имеющего продолжения, а на разветвлениях дорог — непосредственно за местом, где разветвляются проезжие части дорог.

Баев Сергей Иванович

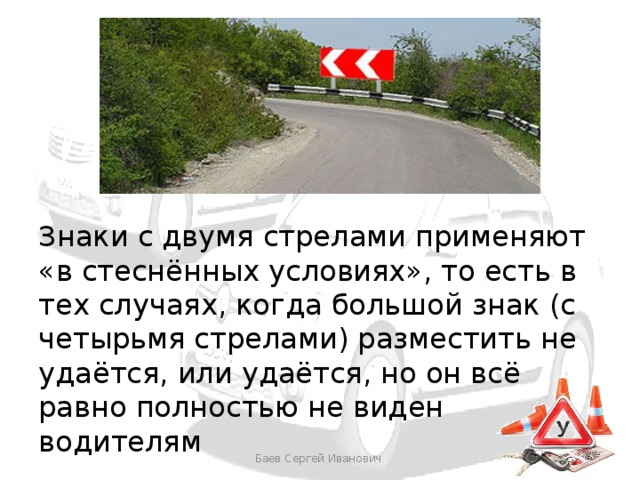

Знаки с двумя стрелами применяют «в стеснённых условиях», то есть в тех случаях, когда большой знак (с четырьмя стрелами) разместить не удаётся, или удаётся, но он всё равно полностью не виден водителям

Баев Сергей Иванович

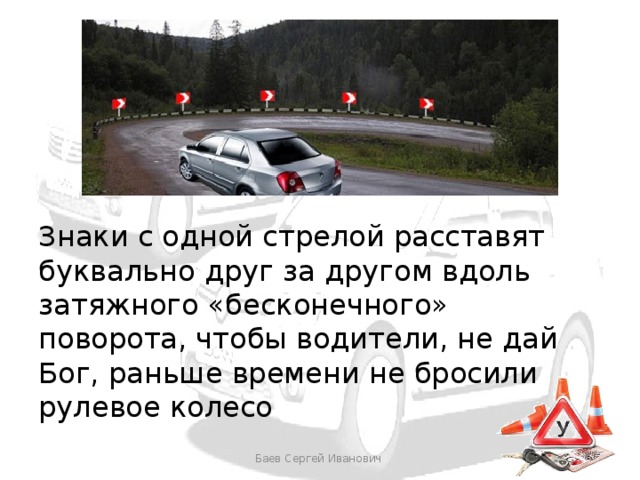

Знаки с одной стрелой расставят буквально друг за другом вдоль затяжного «бесконечного» поворота, чтобы водители, не дай Бог, раньше времени не бросили рулевое колесо

Баев Сергей Иванович

Знаки, оформляющие подъезд к железнодорожному переезду

Вы, конечно, читали (видели, слышали) к каким тяжким последствиям приводят практически все ДТП на переездах. Закономерно поэтому, что Правила содержат ряд требований, устанавливающих порядок движения на самих переездах и вблизи них. Наша задача – разобраться с тем, как обустраиваются железнодорожные переезды и как оформляются подъезды к ним

Баев Сергей Иванович

Знак 1.1 - Железнодорожный переезд со шлагбаумом

Таким знаком обозначают каждый переезд, оборудованный шлагбаумами. Запомнить, что это именно переезд со шлагбаумом достаточно легко - на знаке изображено препятствие (заборчик) – так художники стилизованно изобразили шлагбаум. Шлагбаумы устанавливаются с обеих сторон железнодорожных путей, и в этом случае зона железнодорожного переезда – это расстояние между шлагбаумами .

Баев Сергей Иванович

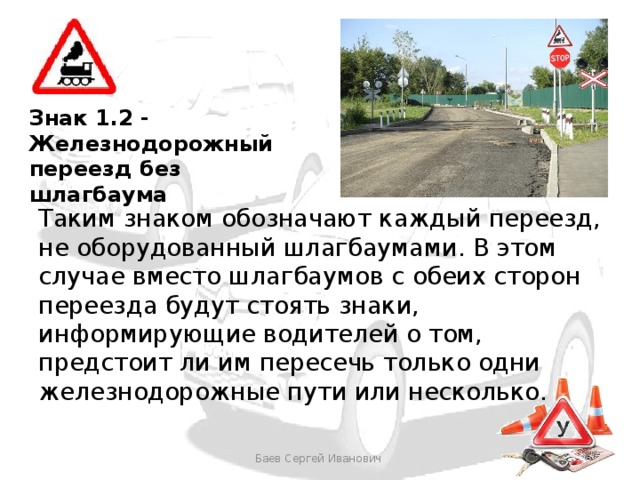

Знак 1.2 - Железнодорожный переезд без шлагбаума

Таким знаком обозначают каждый переезд, не оборудованный шлагбаумами. В этом случае вместо шлагбаумов с обеих сторон переезда будут стоять знаки, информирующие водителей о том, предстоит ли им пересечь только одни железнодорожные пути или несколько.

Баев Сергей Иванович

При наличии дежурного по переезду участники движения должны выполнять его распоряжения, касающиеся порядка движения, даже если они противоречат сигналам светофора и требованиям дорожных знаков.

Баев Сергей Иванович

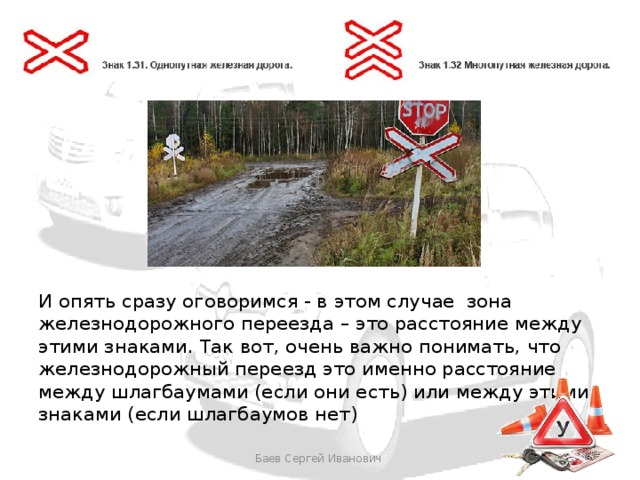

И опять сразу оговоримся - в этом случае зона железнодорожного переезда – это расстояние между этими знаками. Так вот, очень важно понимать, что железнодорожный переезд это именно расстояние между шлагбаумами (если они есть) или между этими знаками (если шлагбаумов нет)

Баев Сергей Иванович

Знаки 1.3.1 и 1.3.2 при наличии на железнодорожном переезде светофорной сигнализации устанавливаются на одной опоре со светофором, а при его отсутствии – на расстоянии не менее 20 м от ближайшего рельса.

Баев Сергей Иванович

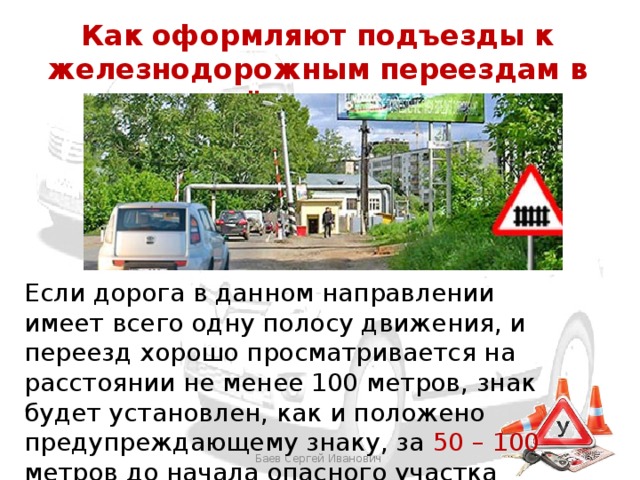

Как оформляют подъезды к железнодорожным переездам в населённых пунктах

Если дорога в данном направлении имеет всего одну полосу движения, и переезд хорошо просматривается на расстоянии не менее 100 метров, знак будет установлен, как и положено предупреждающему знаку, за 50 – 100 метров до начала опасного участка

Баев Сергей Иванович

Если переезд просматривается на расстоянии менее 100 метров, знак обязательно продублируют. Основной знак будет стоять на правой стороне дороги, а дублирующий – на левой

Баев Сергей Иванович

В случае если дорога многополосная, знак дублируют всегда, не зависимо от обзорности переезда. Делается это для того, чтобы надёжно предупредить о приближении к переезду и тех, кто двигается в правом ряду, и тех, кто двигается в левом.

Примечание. Если в данном направлении имеется две полосы или более, знаки дублируют всегда (и в населённом пункте, и вне населённого пункта).

Баев Сергей Иванович

Как оформляют подъезды к железнодорожным переездам вне населённых пунктов

Вне населённого пункта водителей предупредят о приближении к переезду, как минимум, дважды.

Если дорога в данном направлении имеет одну полосу движения, и переезд хорошо просматривается на расстоянии не менее 300 метров, основной знак будет установлен, как ему и положено вне населённого пункта, за 150 – 300 метров до переезда. Но ближе к переезду ( за 50 – 100 м) знак обязательно повторят.

Баев Сергей Иванович

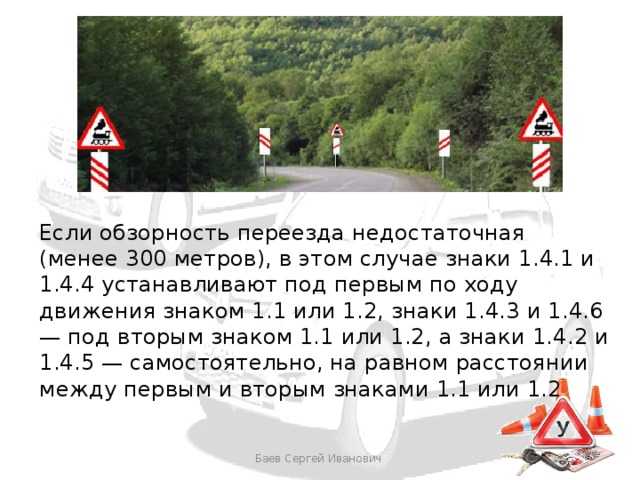

Если обзорность переезда недостаточная (менее 300 метров), в этом случае знаки 1.4.1 и 1.4.4 устанавливают под первым по ходу движения знаком 1.1 или 1.2, знаки 1.4.3 и 1.4.6 — под вторым знаком 1.1 или 1.2, а знаки 1.4.2 и 1.4.5 — самостоятельно, на равном расстоянии между первым и вторым знаками 1.1 или 1.2

Баев Сергей Иванович

Справка. Эти знаки на дорогах вне населённого пункта обязательно устанавливают дважды. Основной знак будет стоять за 150-300 м, повторный – не менее чем за 50 м до начала опасного участка

Баев Сергей Иванович

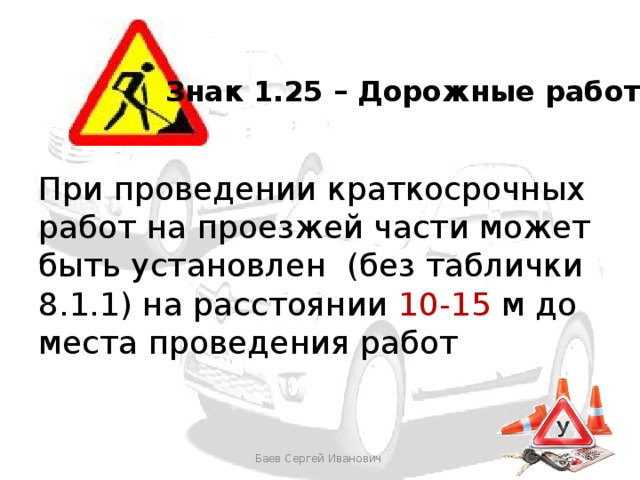

Знак 1.25 – Дорожные работы

При проведении краткосрочных работ на проезжей части может быть установлен (без таблички 8.1.1) на расстоянии 10-15 м до места проведения работ

Баев Сергей Иванович

Временные предупреждающие знаки

Правила. Приложение 1 «Дорожные знаки». «Желтый фон на знаках 1.8, 1.15, 1.16, 1.18 - 1.21, 1.33, установленных в местах производства дорожных работ, означает, что эти знаки являются временными».

И там же Правила особо оговорили:

В случаях если значения временных дорожных знаков и стационарных дорожных знаков противоречат друг другу, водители должны руководствоваться временными знаками

Баев Сергей Иванович

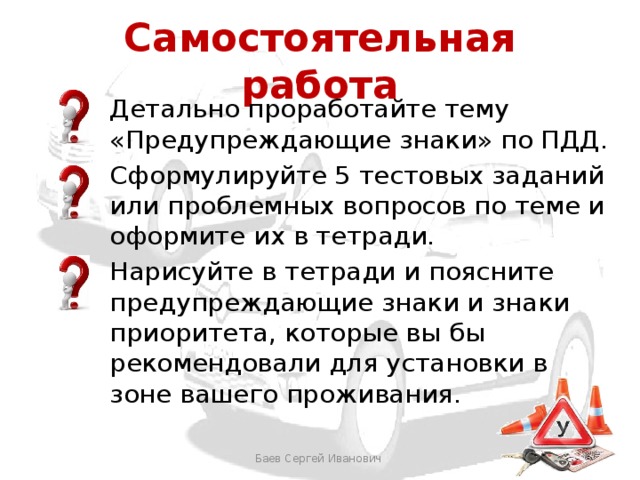

Самостоятельная работа

Детально проработайте тему «Предупреждающие знаки» по ПДД.

Сформулируйте 5 тестовых заданий или проблемных вопросов по теме и оформите их в тетради.

Нарисуйте в тетради и поясните предупреждающие знаки и знаки приоритета, которые вы бы рекомендовали для установки в зоне вашего проживания.
