Презентация "Отражение и преломление света"

Законы отражения и преломления света. Линзы.

МКОУ СОШ с. Вязовка

Кабинет физики

Учитель Харитонов Г. В.

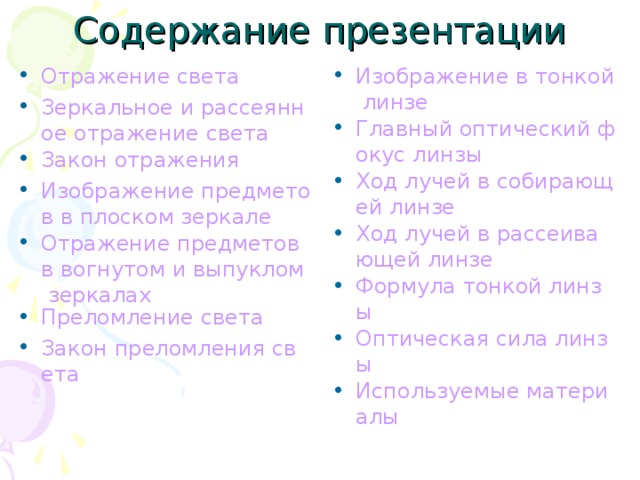

Содержание презентации

• Отражение света
• Зеркальное и рассеянное отражение света
• Закон отражения
• Изображение предметов в плоском зеркале
• Отражение предметов в вогнутом и выпуклом зеркалах
• Преломление света
• Закон преломления света

• Изображение в тонкой линзе
• Главный оптический фокус линзы
• Ход лучей в собирающей линзе
• Ход лучей в рассеивающей линзе
• Формула тонкой линзы
• Оптическая сила линзы
• Используемые материалы

Отражение света

Отражение света - это явление, заключающееся в том, что при падении света из первой среды на границу раздела со второй средой взаимодействие света с веществом приведет к появлению световой волны, распространяющейся от границы раздела обратно в первую среду.

Зеркальное и рассеянное отражение света

• При зеркальном отражении световые лучи, падающие на поверхность параллельно, сохраняют свою параллельность после отражения.
• Если же параллельность лучей после отражения не сохранилась, то такое отражение называют рассеянным или диффузным.

Закон отражения

• Угол отражения равен углу падения.
• Падающий луч, луч отраженный и перпендикуляр, восставленный в точке падения, лежат в одной плоскости.

Изображение предметов в плоском зеркале

• Изображение предметов в плоском зеркале получается мнимым, прямым и равным по размерам предмету.

Отражение предметов в вогнутом и выпуклом зеркалах

• Отражение предметов в вогнутом и выпуклом зеркалах получается искажённым.

Преломление света

Явление изменения направления распространения света на границе раздела двух сред при переходе из одной среды в другую называется преломлением света.

Закон преломления света

• Падающий луч, преломленный луч и перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости.
• Отношение синуса угла падения к синусу угла преломления есть величина постоянная для двух сред.
• Этот закон был установлен Снеллиусом (1580 - 1626).

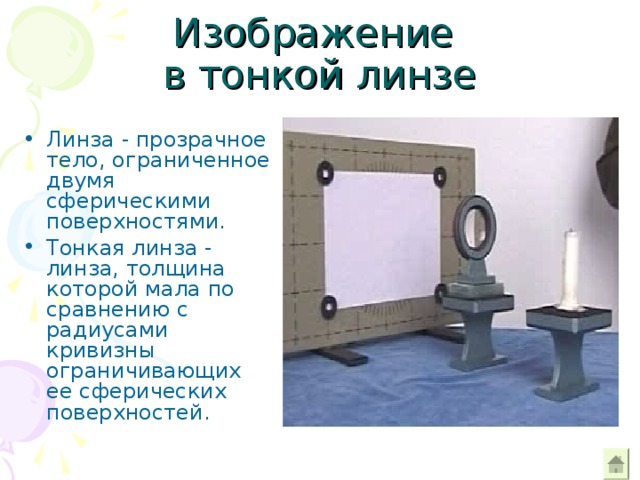

Изображение в тонкой линзе

• Линза - прозрачное тело, ограниченное двумя сферическими поверхностями.
• Тонкая линза - линза, толщина которой мала по сравнению с радиусами кривизны ограничивающих ее сферических поверхностей.

Главный оптический фокус линзы

• Главный фокус собирающей линзы - точка, в которой собираются лучи, проходящие через линзу параллельно ее главной оптической оси.
• Главный фокус рассеивающей линзы - точка, в которой собираются мнимые продолжения лучей, проходящих через линзу параллельно ее главной оптической оси.

Ход лучей в собирающей линзе

Характерными лучами собирающей линзы являются лучи, идущие параллельно главной оптической оси (по выходе из линзы они идут через ее фокус), и лучи, проходящие без искажений через оптический центр линзы.

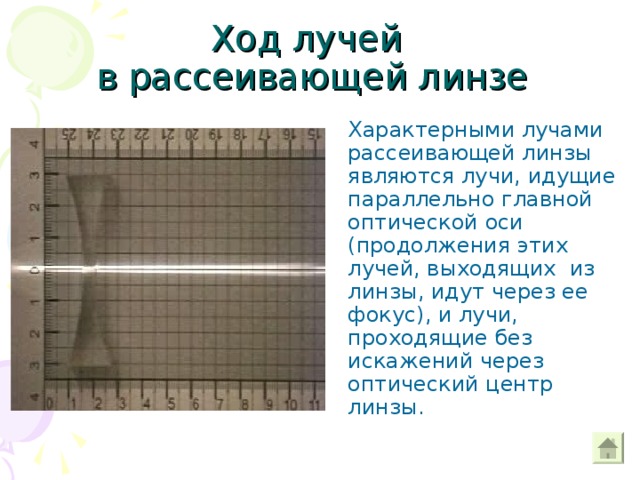

Ход лучей в рассеивающей линзе

Характерными лучами рассеивающей линзы являются лучи, идущие параллельно главной оптической оси (продолжения этих лучей, выходящих из линзы, идут через ее фокус), и лучи, проходящие без искажений через оптический центр линзы.

Формула тонкой линзы

Оптическая сила линзы

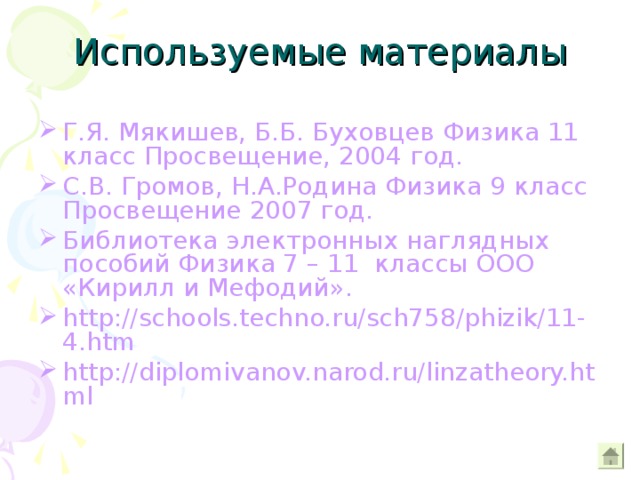

Используемые материалы

• Г.Я. Мякишев, Б.Б. Буховцев Физика 11 класс Просвещение, 2004 год.
• С.В. Громов, Н.А.Родина Физика 9 класс Просвещение 2007 год.
• Библиотека электронных наглядных пособий Физика 7 – 11 классы ООО «Кирилл и Мефодий».
• http://schools.techno.ru/sch758/phizik/11-4.htm
• http://diplomivanov.narod.ru/linzatheory.html
