Тест ОГЭ по физике "Магнитное поле"

Тест ОГЭ по физике «Магнитное поле»

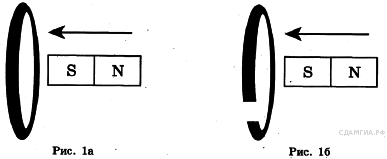

1. По­сто­ян­ный по­ло­со­вой маг­нит сна­ча­ла вно­сят в фар­фо­ро­вое за­мкну­тое коль­цо (рис. 1а), затем в алю­ми­ни­е­вое коль­цо с раз­ре­зом (рис. 1б).

Ин­дук­ци­он­ный ток

1) воз­ни­ка­ет толь­ко в пер­вом слу­чае 2) воз­ни­ка­ет толь­ко во вто­ром слу­чае

3) воз­ни­ка­ет в обоих слу­ча­ях 4) не воз­ни­ка­ет ни в одном из слу­ча­ев

2. На ри­сун­ке пред­став­лен гра­фик за­ви­си­мо­сти силы элек­три­че­ско­го тока, про­те­ка­ю­ще­го в ре­зи­сто­ре, от вре­ме­ни. Маг­нит­ное поле во­круг про­вод­ни­ка воз­ни­ка­ет в ин­тер­ва­ле(-ах) вре­ме­ни

1) толь­ко от 0 с до 6 с 2) толь­ко от 0 с до 1 с

3) толь­ко от 0 с до 1 с и от 4 с до 6 с 4) от 0 с до 8 с

3. Линия маг­нит­но­го поля изоб­ражённого на ри­сун­ке по­ло­со­во­го маг­ни­та на­прав­ле­на стро­го впра­во в точ­ках (рис. слева)

 1) 1 и 4 2) 2 и 3 3) 1 и 3 4) 2 и 4

4. Линия маг­нит­но­го поля изоб­ражённого на ри­сун­ке по­ло­со­во­го маг­ни­та на­прав­ле­на стро­го влево в точ­ках (рис. справа)

 1) 1 и 4 2) 2 и 3 3) 1 и 3 4) 2 и 4

5. В пер­вом слу­чае по­ло­со­вой маг­нит вы­дви­га­ют из сплош­но­го мед­но­го коль­ца, а во вто­ром слу­чае его вы­дви­га­ют из сталь­но­го коль­ца с раз­ре­зом (см. ри­су­нок). Ин­дук­ци­он­ный ток

1) не воз­ни­ка­ет ни в одном из колец 2) воз­ни­ка­ет в обоих коль­цах

3) воз­ни­ка­ет толь­ко в мед­ном коль­це 4) воз­ни­ка­ет толь­ко в сталь­ном коль­це

6. Про­во­лоч­ный виток, под­со­единённый к галь­ва­но­мет­ру, рав­но­мер­но пе­ре­ме­ща­ют пер­пен­ди­ку­ляр­но ли­ни­ям ин­дук­ции B од­но­род­но­го маг­нит­но­го поля слева на­пра­во, как по­ка­за­но на ри­сун­ке. Ин­дук­ци­он­ный ток в витке

1) не воз­ни­ка­ет, так как виток пе­ре­ме­ща­ют па­рал­лель­но са­мо­му себе в од­но­род­ном маг­нит­ном поле

2) не воз­ни­ка­ет, так как виток пе­ре­ме­ща­ют рав­но­мер­но

3) воз­ни­ка­ет, так как при пе­ре­ме­ще­нии плос­кость витка пе­ре­се­ка­ют линии ин­дук­ции маг­нит­но­го поля

4) воз­ни­ка­ет, так как плос­кость витка пер­пен­ди­ку­ляр­на ли­ни­ям маг­нит­ной ин­дук­ции

7. Ток силой I про­те­ка­ет по пря­мо­ли­ней­но­му участ­ку про­во­да (ток на­прав­лен «на нас»). Век­тор ин­дук­ции маг­нит­но­го поля, со­зда­ва­е­мо­го током, на­прав­лен влево в точке

 1) А 2) B 3) C 4) D

8. Ток силой I про­те­ка­ет по пря­мо­ли­ней­но­му участ­ку про­во­да (ток на­прав­лен «от нас»).

Век­тор ин­дук­ции маг­нит­но­го поля, со­зда­ва­е­мо­го током, на­прав­лен вверх (в плос­ко­сти ри­сун­ка) в точке

1) А 2) B 3) C 4) D

9. К сплош­но­му алю­ми­ни­е­во­му коль­цу, под­ве­шен­но­му на шёлко­вой нити, под­но­сят с по­сто­ян­ной ско­ро­стью по­ло­со­вой маг­нит (см. ри­су­нок). Что будет про­ис­хо­дить с коль­цом в это время?

 1) коль­цо оста­нет­ся в покое 2) коль­цо будет при­тя­ги­вать­ся к маг­ни­ту

3) коль­цо будет от­тал­ки­вать­ся от маг­ни­та 4) коль­цо начнёт по­во­ра­чи­вать­ся во­круг нити

10. Ли­ней­ный про­вод­ник за­кре­пи­ли над маг­нит­ной стрел­кой и со­бра­ли элек­три­че­скую цепь, пред­став­лен­ную на ри­сун­ке. При за­мы­ка­нии ключа маг­нит­ная стрел­ка

1) оста­нет­ся на месте 2) по­вернётся на 180°

3) по­вернётся на 90° и уста­но­вит­ся пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка южным по­лю­сом на чи­та­те­ля

4) по­вернётся на 90° и уста­но­вит­ся пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка се­вер­ным по­лю­сом на чи­та­те­ля
