Урок № 5
Конструкция и кинематика токарных станков
Токарные станки классифицируются : 1. П о основным размерам , 2. Н аибольшему диаметру D о брабатыва - емой заготовки , 3.Н аибол ьш ей длине обрабатываемой заготовки 4 . М ассе, точности и целевому назначе - нию.

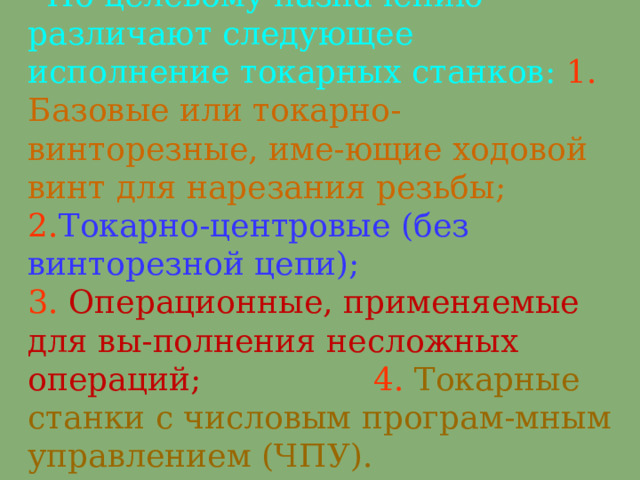

' По целевому назначению различают следующее исполнение токарных станков: 1. Б азовые или токарно-винторезные, име - ющие ходовой винт для нарезания резьбы; 2. Т окарно-центровые (без винторезной цепи); 3. О перационные, применяемые для вы - полнения несложных операций; 4. Т окарные станки с числовым програм - мным управлением (ЧПУ) .
Вторая цифра означает тип станка и для токар - ной группы станков имеет следующее значение: 1 - О дношпиндельные автоматы и полуавтоматы, 2 - М ногошпиндельные автоматы и полу - автоматы, 3 - Р евольверные станки, 4 - С верлильно-отрезные, 5 - К арусельные, 6 - Т окарные и лобовые , 7 - М ногорезцовые, 8 - С пециализированные.
По точности станки разделяются на пять классов: 1. Н ормальной точности Н , 2. П овышенной точности П , 3. В ысокой точности В , 4. О собо высокой точности А , 5. О собо точные С .
ТОКАРНО-ВИНТОРЕЗНЫЕ СТАНКИ
- Токарно-винторезные станки с ручным управлением являются наиболее распространенными и используются в условиях серийного и единичного производства. Станки предназначены для чистовой и получистовой обработки.
На станках выполняются все виды токарных и резьбонарезных работ:
- точение цилиндрических и конических поверхностей;
- подрезка торцев деталей и отрезка деталей;
- точение фасонных поверхностей;
- сверление и растачивание отверстий;
- нарезание наружных и внутренних резьб и т.д.
ОСНОВНЫЕ УЗЛЫ ТОКАРНО-ВИНТОРЕЗНОГО СТАНКА 16К20

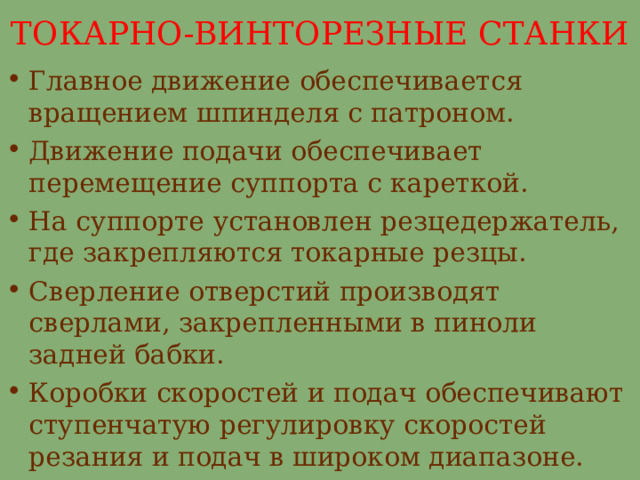

ТОКАРНО-ВИНТОРЕЗНЫЕ СТАНКИ
- Главное движение обеспечивается вращением шпинделя с патроном.
- Движение подачи обеспечивает перемещение суппорта с кареткой.
- На суппорте установлен резцедержатель, где закрепляются токарные резцы.
- Сверление отверстий производят сверлами, закрепленными в пиноли задней бабки.
- Коробки скоростей и подач обеспечивают ступенчатую регулировку скоростей резания и подач в широком диапазоне.
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК 16К20
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК 16К20
Общий вид и размещение органов управления: 1 – станина, рукоятки: 2 – сблокированная управления, 3, 5, 6 – установка подачи или шага нарезаемой резьбы, 7 , 12- управления частотой вращения шпинделя, 10 – установки нормального и увеличенного шага резьбы и для нарезания многозаходных резьб, 11 – изменения направления нарезания резьбы (лево- и правозаходной), 17 – перемещения верхних салазок, 18 – фиксации пиноли, 20 – фиксации задней бабки, 23 - включения ускоренных перемещений суппорта, 24 – включения и выключения гайки ходового винта, 25 – управления изменением направления вращения шпинделя и его остановкой, 26 – включения и выключения подачи, 28 – поперечного перемещения салазок, 29 – включения продольной автоматической подачи, 31 – продольного перемещения салазок; 4 – коробка подач, 8 – кожух ременной передачи главного привода, 9 -передняя бабка с главным приводом, 13 – электрошкаф, 14 – экран, 15 – защитный щиток, 16 – верхние салазки, 19 – задняя бабка, 21 – штурвал перемещения пиноли, 22 – суппорт продольного перемещения, 27 – кнопка включения и выключения главного электродвигателя, 30 – фартук, 32 – ходовой винт, 33- направляющие станины.
КИНЕМАТИЧЕСКАЯ СХЕМА СТАНКА 16К20
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК 16К20
- ЗАДНЯЯ БАБКА ТОКАРНОГО СТАНКА – ДЛЯ ЗАКРЕПЛЕНИЯ ВРАЩАЮЩЕГО ЦЕНТРА ИЛИ СВЕРЛИЛЬНОГО ПАТРОНА
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК 16К20
- КОРОБКА СКОРОСТЕЙ С ПРИВОДОМ И ДВИГАТЕЛЕМ
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК 16К20
- Токарный патрон – для закрепления заготовок (четырехкулачковый)
ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК 16К20
ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА ТОКАРЯ
ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА ТОКАРЯ
