Задание для студентов Гр 204 К. на 3.06.25 «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Гр 204 К. «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Преподаватель; В. П. Шкитенков. https://multiurok.ru/id40526144/files/add/

Задание выдано 03.06.2025г. Задание выполнить до 05.06.2025г

Раздел: Организация работ по ремонту и регулировке осветительных электроустановок

Тема: Обслуживание и ремонт осветительных установок.

Задание:

I. В лекционную тетрадь написать тему и изучить.

Обслуживание осветительных электроустановок.

Сроки проведения проверок, осмотров и ремонтов устанавливают в соответствии с Правилами технической эксплуатации в зависимости от условий эксплуатации осветительных электроустановок. Исправность системы аварийного освещения проверяют не реже 1 раза в 3 месяца; состояние электропроводок, плавких вставок предохранителей и оборудования рабочего и аварийного освещения — 1 раза в год.

Испытание и измерение сопротивления изоляции проводов и кабелей проводят не реже 1 раза в 3 года; измерение нагрузок и напряжения в отдельных точках электросети — 1 раза в год; испытание изоляции трансформаторов с вторичным напряжением 12 — 42 В — 1 раза в год, а переносных трансформаторов — 1 раза в месяц.

Частота чистки светильников зависит от многих факторов и, в первую очередь, от среды освещаемого помещения. Так, в производственных помещениях, где имеется пыль, дым и копоть в количестве более 10 мг/м³ — чистку светильников проводят 2 раза в месяц; при загрязнениях от 5 до 10 мг/м³ — 1 раз в месяц; при содержании их не более 5 мг/м³, а также в помещениях с нормальной воздушной средой — 1 раз в 3 месяца. На срок службы ламп накаливания в значительной мере влияет уровень напряжения. При повышении напряжения на 10% срок службы ламп составляет всего 14% срока службы при номинальном напряжении. Таким образом, одним из основных требований, предъявляемых к эксплуатации осветительных установок с лампами накаливания, является необходимость поддержания напряжения в допустимых пределах. Длительное повышение напряжения на лампах не должно быть более 2,5 %, а кратковременное — 5 % номинального напряжения сети.

С целью увеличения коэффициента мощности в осветительных электроустановках для люминесцентных ламп выпускаются пускорегулирующие автоматы (ПРА) типов УБК и АБК с встроенными конденсаторами, повышающими коэффициент мощности до 0,95 и более. Для осветительных электроустановок с газоразрядными лампами для увеличения коэффициента мощности в групповые линии присоединяются конденсаторы (рис.). Конденсаторные установки (УК) выпускаются на 380 и 415 В и мощностью, соответственно, 25 и 20 квар

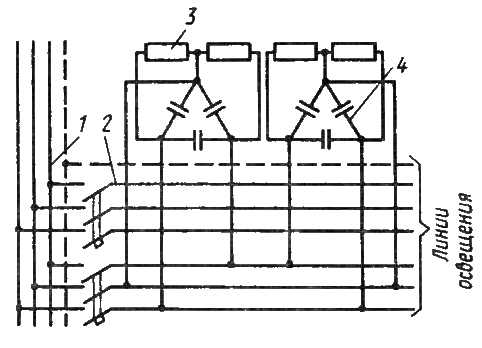

 Схема включения конденсаторов в групповые линии с ДРЛ:
1 — шины РП; 2 — контактный зажим; 3 — разрядный резистор; 4 — конденсатор

Ремонт осветительных электроустановок

Во время ремонта проверяют наличие, целостность и надежность закрепления рассеивателей, экранирующих решеток, отражателей, патронов, ламподержателей, дросселей, стартеров, аппаратов защиты, надежность контактных соединений, состояние изоляции зарядных проводов, прочность крепления светильника к потолку, стенам В светильнике с люминесцентными лампами используют медные провода с пластмассовой или резиновой изоляцией на напряжение 500 В. Для светильников с лампами накаливания и ДРЛ применяют медные гибкие провода с теплостойкой изоляцией на напряжение 660 В марок ПРКЛ и ПАЛ-130 или ПРКС и ПАЛ-180 с допускаемой температурой проводов, соответственно, + 130 и +180°С и сечением не менее 0,5 мм².

При ремонте магистральных и групповых щитков проверяют контактные поверхности предохранителей и автоматов с точки зрения наличия окислов, грязи и пыли. Контактные соединения подтягивают, а обгоревшие или оплавленные — зачищают от копоти и наплыва металла, протирают и затягивают болтами или винтами. Неисправные аппараты заменяют на аналогичные новые или отремонтированные. Проверяют соответствие номинальных токов плавких вставок предохранителей действительным токам нагрузки.

При ремонте электрических проводок освещения обращается внимание на состояние изолирующих опор (изоляторов, клиц), изоляционных трубок и воронок в местах проходов проводов и кабелей через стены или перекрытия и защиты проводок от механических повреждений на высоте 1,5 м от поверхности пола. Неисправные изоляторы и другие изолирующие детали заменяются новыми. Места проводок с нарушенной изоляцией немедленно изолируют или заменяют участки проводок новыми. Поврежденные штепсельные розетки, выключатели заменяют новыми.

Во время ремонта осветительных проводок проверяют состояние контура заземления и заземляющих проводов, а также состояние крепления всех аппаратов и проводок к конструкциям. Ослабевшие или неисправные места креплений или соединений заземляющих проводников восстанавливают немедленно. Порванные, погнутые скобы крепления кабельных и трубных проводок заменяют новыми.

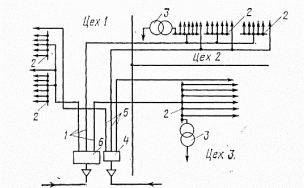

II. Выполнить схему осветительной установки промышленного предприятия.

1. Распределительные линии рабочего освещения. 2. Групповые распределительные щитки в цехах. 3.Понижающие трансформаторы местного освещения. 4. Вводное устройство аварийного освещения. 5. Распределительные линии аварийного освещения. 6. Вводное устройство рабочего освещения.

Литература: А.Ф. Зюзин «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий» М. 2021. 415с
