Задание для студентов Гр 204 К. на 3.06.25 «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Гр 204 К. «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Преподаватель; В. П. Шкитенков. https://multiurok.ru/id40526144/files/add/

Задание выдано 03.04.2025г. Задание выполнить до 05.04.2025г

Раздел: Организация работ по ремонту и регулировке осветительных электроустановок

Тема: Неисправности светильников с люминесцентными лампами и их ремонт

Задание:

I Для повторения пройденного материала по теме: Обслуживание и. ремонт осветительных установок. Выполнить тестовое задания. Номер варианта студент выбирает в зависимости от начальной буквы фамилии студента:

Вариант 1 - Ф; Х; Ц; Ч; Ш; Щ; Ю. Вариант 2 – Ж; З; И; К; Л; М; Я.

Вариант 3 - А; Б; В; Г; Д; Е; Э. Вариант 4 - Н; О; П; Р; С; Т; У.

В -1 К – 99212

1. Измерение нагрузок и напряжения в отдельных точках электросети проводят:

1. 1 раза в месяц.  2. 1 раза в год. 3.  1 раза в 3 года;

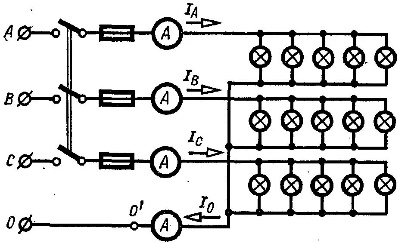

2. Укажите схемы в которых эл.лампы включены в звезду.

1. А; Б; В. 2. А. В. 3. В. 4. А; Б. 5. Б; В.

3. Освещение здания питается от четырёхпроводной трёхфазной сети с линейным напряжением 380В. Первый этаж питается от фазы А и потребляет мощность 1760 Вт, второй от фазы В и потребляет мощность 2200 Вт, третий от фазы С его мощность 2640 Вт. Рассчитать токи, потребляемые каждой фазой. Осветительная нагрузка имеет коэффициент мощности 1.

1. 8А; 10А; 12А. 2. 4,6А. 5.7А. 6.9А. 3. 34А. 44А. 52А.

4. С целью увеличения коэффициента мощности в осветительных электроустановках для люминесцентных ламп выпускаются пускорегулирующие автоматы.

1. АП 50. 2. А300. 3. УБК 250

5. Указать периодичность чистки светильников производственных помещений с загрязнением до 10 мг/м^3.

1. 2 раза в месяц. 2. 1 раз в 3 месяца. 3. 1 раз в месяц.

В – 2 К – 31298

1. Измерение нагрузок и напряжения в отдельных точках электросети проводят:

1. 1 раза в месяц.  2. 1 раза в год. 3.  1 раза в 3 года;

2. Укажите схемы в которых эл.лампы включены в звезду.

1. А; Б; В. 2. А. В. 3. В. 4. А; Б. 5. Б; В.

3. Освещение здания питается от четырёхпроводной трёхфазной сети с линейным напряжением 380В. Первый этаж питается от фазы А и потребляет мощность 1760 Вт, второй от фазы В и потребляет мощность 2200 Вт, третий от фазы С его мощность 2640 Вт. Рассчитать токи, потребляемые каждой фазой. Осветительная нагрузка имеет коэффициент мощности 1.

1. 8А; 10А; 12А. 2. 4,6А. 5.7А. 6.9А. 3. 34А. 44А. 52А.

4. С целью увеличения коэффициента мощности в осветительных электроустановках для люминесцентных ламп выпускаются пускорегулирующие автоматы.

1. АП 50. 2. А300. 3. УБК 250

5. Указать периодичность чистки светильников производственных помещений с загрязнением до 10 мг/м^3.

1. 2 раза в месяц. 2. 1 раз в 3 месяца. 3. 1 раз в месяц.

В – 3 К- 20299

1. Испытание и измерение сопротивления изоляции проводов и кабелей проводят не реже:

1.  1 раза в год. 2. 1 раза в месяц. 3.  1 раза в 3 года;

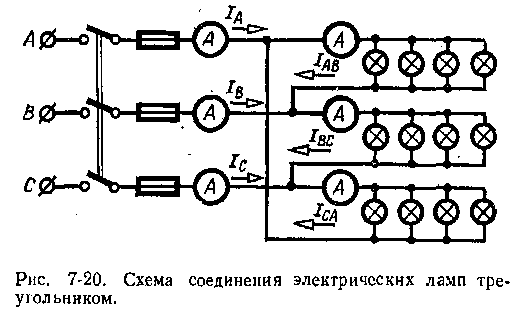

2. Укажите схемы в которых эл.лампы включены в треугольник

1. А; Б; В. 2. А. В. 3. В. 4. А; Б. 5. Б; В.

3. Освещение здания питается от четырёхпроводной трёхфазной сети с линейным напряжением 380В. Первый этаж питается от фазы А и потребляет мощность 1760 Вт, второй от фазы В и потребляет мощность 2200 Вт, третий от фазы С его мощность 2640 Вт. Рассчитать токи, потребляемые каждой фазой. Осветительная нагрузка имеет коэффициент мощности 1.

1. 8А; 10А; 12А. 2. 4,6А. 5.7А. 6.9А. 3. 34А. 44А. 52А.

4. С целью увеличения коэффициента мощности в осветительных электроустановках для люминесцентных ламп выпускаются пускорегулирующие автоматы.

1. АП 50. 2. А300. 3. УБК 250

5. Указать периодичность чистки светильников производственных помещений с загрязнением не более 5 мг/м^3.

1. 2 раза в месяц. 2. 1 раз в 3 месяца. 3. 1 раз в месяц.

В – 4 К – 71213

1. Укажите схемы в которых эл.лампы включены в треугольник

1. А; Б; В. 2. А. В. 3. В. 4. А; Б. 5. Б; В.

2. Освещение здания питается от четырёхпроводной трёхфазной сети с линейным напряжением 380В. Первый этаж питается от фазы А и потребляет мощность 1760 Вт, второй от фазы В и потребляет мощность 2200 Вт, третий от фазы С его мощность 2640 Вт. Рассчитать токи, потребляемые каждой фазой. Осветительная нагрузка имеет коэффициент мощности 1.

1. 8А; 10А; 12А. 2. 4,6А. 5.7А. 6.9А. 3. 34А. 44А. 52А.

3. Указать периодичность чистки светильников производственных помещений с загрязнением более 10 мг/м^3.

1. 2 раза в месяц. 2. 1 раз в 3 месяца. 3. 1 раз в месяц.

4. Исправность системы аварийного освещения проверяют

1.  1 раза в год. 2. 1 раза в месяц. 3.  1 раза в 3 месеца;

5. Длительное повышение напряжения на лампах накаливания не должно быть:

1 Более 25 %. 2. Более 2,5 %. 3. Более 5 %.

II. В лекционную тетрадь написать тему и изучить.

Неисправности светильников с люминесцентными лампами и их ремонт

Алгоритм ремонта светильника с люминесцентной лампой может включать следующие шаги:

1. Обесточить светильник и убедиться в отсутствии электрического тока.

2. Проверить контакты. Необходимо убедиться в надёжности контактов в патроне неработающей лампы, стартера, на зажимах дросселя, а также на клеммах, к которым производится подключение питающих проводников светильника. При необходимости нужно подтянуть винтовые соединения, зачистить и поджать втычные контакты.

3. Проверить целостность люминесцентной лампы. Для этого следует вынуть её из патрона и вставить в заведомо рабочий люминесцентный светильник. Если лампа не горит, то её следует заменить.

4. Извлечь стартер и установить заведомо исправный. Если контакты стартера разрушились, то процесса прогрева не будет, лампа не включится.

5. Измерить сопротивление дросселя. Если оно бесконечно, то дроссель сгорел и его нужно заменить. Если сопротивление ниже 40 Ом, то есть межвитковое замыкание, в таком случае лампы могут работать, но быстро сгорать — дроссель также нужно заменить.

Типовые неисправности ЭмПРА и их ремонт
Давайте ознакомился какие неисправности могут возникать в схеме со стартером и дросселем:
1. Лампа не включается.
2. Лампа тускло светится по краям, но не загорается.
3. Лампа начинает тускло светится по краям, ярко вспыхивает и снова гаснет.
4. Лампа тускло светит или заметны мерцания.
5. Вдоль трубки «бегает» свет, неравномерная засветка или подобные явления.
6. Лампа светится, но края трубки чёрные.
Это основные проблемы с люминесцентными лампами, рассмотрим способы их устранения. Если лампа совсем не включается проверьте:
1. Приходит ли вообще напряжение на светильник. Если нет – ищите обрыв на линии питания.
2. Извлеките лампу из патронов для проверки спиралей. Для этого проверните её вдоль своей оси и выведете штыри из зацепления патронов. Теперь нужно проверить не оборваны ли спирали прозвонкой или тестером. Если они не «звонятся» - значит они перегорели, то есть оборваны. В этом случае нужно заменить лампу.
3. Проверьте есть ли контакты в патроне и в каком они состоянии.
4. Извлеките стартер и установите заведомо исправный. Если его контакты разрушились – процесса прогрева происходить не будет, лампа не включится.
5. Измерьте сопротивление дросселя: Если оно бесконечно – он сгорел, под замену.
Если оно ниже 40 Ом – межвитковое замыкание. В таком случае лампы могут и работать, но быстро сгорать – дроссель нужно заменить.
Если сопротивление вообще нулевое – значит в дросселе КЗ. Лампы включаться не будут, а процесс поджига люминесцентной лампы стартер будет повторять вновь и вновь – под замену.
Если омметра нет под рукой, можно частично проверить обычной прозвонкой – если цепь в норме (пищит/светится индикатор), тогда дроссель точно не в обрыве, но КЗ не исключено. А если прозвнока не звенит или не горит – дроссель в обрыве. Теперь можно проверить КЗ обмотки на корпус, его быть не должно.

Литература: А.Ф. Зюзин «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий» М. 2021. 415с
