Задание для студентов Гр 204 К. на 3.06.25 «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Гр 204 К. «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Преподаватель; В. П. Шкитенков. https://multiurok.ru/id40526144/files/add/

Задание выдано 03.06.2025г. Задание выполнить до 04.06.2025г

Раздел: Организация работ по ремонту и регулировке осветительных электроустановок

Тема: Схемы включения ламп накаливания, люминесцентных ламп.

Задание:

I. В лекционную тетрадь написать тему и изучить.

Схема освещения. Типовые принципиальные и монтажные схемы для освещения

Все схемы освещения приводятся для трёхпроводной электропроводки (третий защитный проводник в жёлто-зелёной изоляции). Выключатель всегда ставится в разрыв фазного провода L. Рекомендуется вести монтаж осветительной сети проводниками, немного отличающимися расцветкой изоляции от проводников силовой сети и при этом не противоречащей ПУЭ, например: • нулевой рабочий провод N — изоляция голубого цвета;
• нулевой защитный провод РЕ — изоляция жёлто-зелёного цвета;
• фазный провод L — изоляция красного цвета.

Принципиальная схема включения обычной люстры или бра на одну лампочку

Буквой «С» на рисунке обозначена коммутируемая клемма колодки в ответвительной коробке.

Принципиальная схема включения трёх- или пятирожковой люстры. В такой люстре имеются две группы лампочек, включающихся независимо друг от друга. Выключатель соответственно двухклавишный. Заметьте, что проводники, идущие от коробки к люстре и выключателю, — четырёхжильные.

Буквами «С1» и «С2» на рисунке обозначены коммутируемые клеммы колодки в коробке. Общая точка выключателя и здесь всегда подключается к фазному проводу, а общая точка всех ламп — это соединённые вместе цоколи (наружные обечайки с резьбой) — всегда соединяется с линией рабочего нуля N.

Схемы включения люминесцентных ламп с ПРА

Для поддержания и стабилизации процесса разряда последовательно с люминесцентной лампой включается балластное сопротивление в сети переменного тока в виде дросселя или дросселя и конденсатора. Эти устройства называют пускорегулирующими аппаратами (ПРА).

Люминесцентные лампы (ЛЛ) используют для освещения и сейчас, несмотря на то, что светодиодные светильники составляют им сильную конкуренцию. Люминесцентные лампы различаются формой трубчатой колбы, они бывают: Линейными. Фигурными. Компактные люминесцентные лампы (КЛЛ). В общем случае колба люминесцентной лампы представляет собой стеклянную трубку внутрь которой закачаны пары ртути и инертные газы. В колбе установлены две спирали, по одной на каждом из ее концов. При горении разряда в лампе излучается ультрафиолет, чтобы преобразовать его в видимый свет внутренняя поверхность колбы покрыта слоями люминофора. Спирали нужны для разогрева газов и питания лампы после её запуска. Из колбы выходят по два штыревых контакта от спиралей с каждой из сторон. Такой способ подключения называется штырьковый цоколь типа G. В зависимости от расстояния между выводами различают цоколи типа G13 и G5. У которых штырьки расположены на расстоянии 13 и 5 мм соответственно. ПРА - бывают двух типов: Электромагнитный (ЭмПРА); Электронный (ЭПРА). Основными элементами схемы включения люминесцентной лампы с электромагнитным ПРА являются дроссель и стартер.

Устройство стартера:

Стартер состоит стеклянного баллона, наполненного инертным газом. В баллон впаяны металлический неподвижный и биметаллический электроды, имеющие выводы, проходящие через цоколи. Баллон заключен в металлический или пластмассовый корпус с отверстием в верхней части.

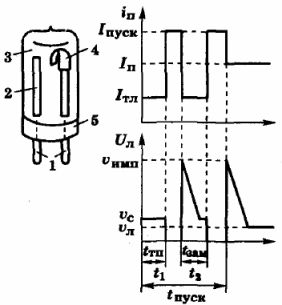

Схема устройства стартера тлеющего разряда: 1 — выводы, 2 - металлический подвижный электрод, 3 — стеклянный баллон, 4 — биметаллический электрод, 5 — цоколь

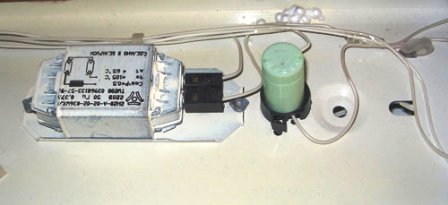

Электромагнитные ПРА считаются устаревшими, но все равно часто используются и по сей день. Они не столь эффективны и дают свет с едва заметными мерцаниями (низкий коэффициент пульсаций), но надежны и просты в ремонт. Чтобы зажечь лампу нужно пробить её газовый промежуток для этого нужно создать импульс повышенного напряжения. Поэтому последовательно лампе устанавливают накопитель энергии – дроссель. Но такая схема работать все равно не будет, нужно управлять процессом разогрева спиралей и накоплением энергии. Спирали разогревают чтобы спровоцировать эмиссию электронов, в результате чего должен возникнуть разряд в ионизированном газе. Поэтому параллельно лампе устанавливается стартер.

Элементы схемы с дросселем и стартером: 1 - зажимы сетевого напряжения; 2 - дроссель; 3, 5 - катоды лампы, 4 - трубка, 6, 7 - электроды стартера, 8 - стартер.

Стартер выполняет две важные функции:

1) замыкает накоротко цепь для того, чтобы повышенным током разогреть электроды лампы и облегчить зажигание,

2) разрывает после разогрева электродов лампы электрическую цепь и тем самым вызывает импульс повышенного напряжения, обеспечивающего пробой газового промежутка.

Дроссель выполняет три функции:

1) ограничивает ток при замыкании электродов стартера,

2) генерирует импульс напряжения для пробоя лампы за счет э. д. с. самоиндукции в момент размыкания электродов стартера,

3) стабилизирует горение дугового разряда после зажигания.

Схема включения люминесцентных ламп с ПРА с расщепленной фазой

Наибольшее распространение для включения люминесцентных ламп мощностью 40 и 80 Вт получила у нас двухламповая импульсная схема стартерного зажигания с применением балластных компенсированных устройств 2УБК-40/220 и 2УБК-80/220, работающих по схеме «расщепленной фазы». Они представляют собой комплектные электрические аппараты с дросселями, конденсаторами и разрядными сопротивлениями.

Монтажная схема включения двухлампового стартерного аппарата 2УБК: Л - люминесцентная лампа, Ст- стартер, С - конденсатор, r - разрядное сопротивление. Корпус ПРА 2УБК показан пунктиром

Электронный пускорегулирующий аппарат — экономное и высокотехнологичное решение, позволяющее газоразрядным лампам служить максимально долго. В таких устройствах лампа питается напряжением повышенной частоты (25-133 кГц), что делает ее свет ровным, без мерцания. Применение специализированных микросхем позволяет создавать пусковые устройства, имеющие малые габариты и низкое энергопотребление. Результатом таких новаций стало возможным помещение ЭППР в цоколь стандартной лампы и создание малогабаритных осветительных приборов, которые вкручиваются в стандартный для ламп накаливания патрон.

На основе микросхемы IR2520D построено немалое количество пусковых устройств для газоразрядных ламп. Этот чип может не только стать качественным источником питания для люминесцентного осветительного прибора, но и обеспечивает плавный подогрев электродов, что значительно продлевает срок службы нагревательных элементов.

II.Выполнить:

1. Принципиальная схема включения на одну лампочку.

2. Схемы включения люминесцентных ламп с ПРА

Литература: А.Ф. Зюзин «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий» М. 2021. 415с
