Обязательный минимум

Вопросы обязательного минимума

по дисциплине «Теоретические основы электротехники».

1. Дать определение понятию электрическое поле

Электрическое поле — это особая форма материи, посредством которой осуществляется взаимодействие электрически заряженных частиц.

2. Дать определение понятию электрический ток

ЭЛЕКТРИЧЕСКИЙ ТОК - это упорядоченное (направленное) движение заряженных частиц под действием электрического поля. Частицами могут быть: электроны, протоны, ионы, дырки.

3. Записать закон Ома для участка цепи

Закон Ома для участка цепи гласит: ток прямо пропорционален напряжению и обратно пропорционален сопротивлению. закон Ома для участка цепи записывается следующей формулой:

I = U/R.

4. Записать закон Ома для полной цепи

Формулировка закона Ома для полной цепи - сила тока прямо пропорциональна сумме ЭДС цепи, и обратно пропорциональна сумме сопротивлений источника и цепи, где E – ЭДС, R- сопротивление цепи, r – внутреннее сопротивление источника.

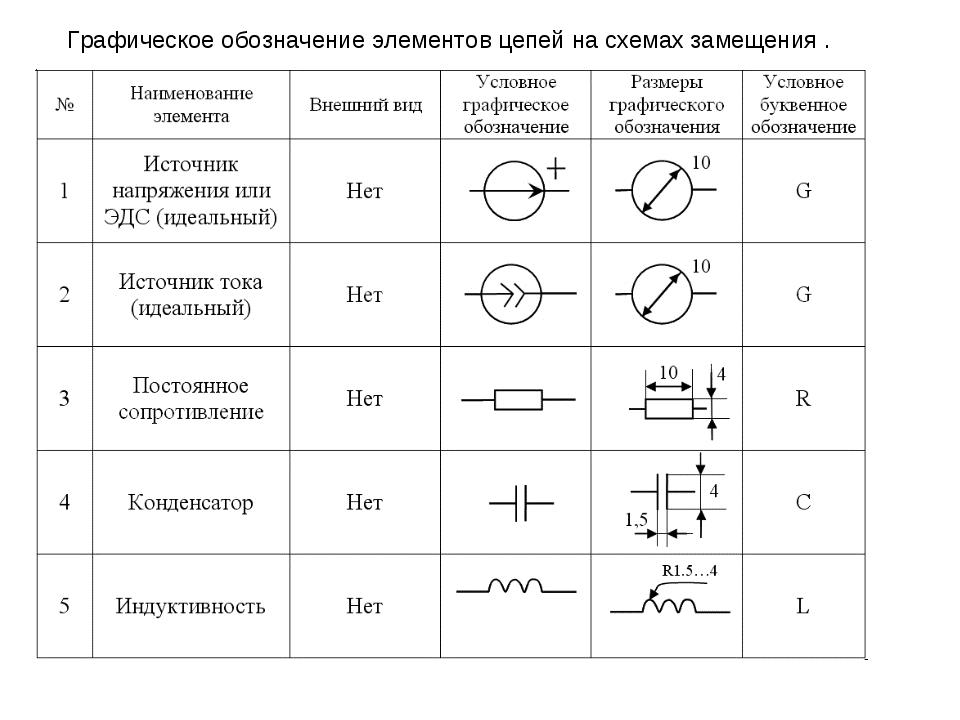

5. Зарисуйте условно-графическое обозначение основных элементов цепи

6. Сформулировать понятие источника и приемника электрической энергии

Источники электроэнергии - Это устройства, в которых происходить процесс преобразования химической, тепловой, механической или другого вида энергии в электрическую энергию.

Приемником электрической энергии (электроприемником) называется аппарат, агрегат, механизм, предназначенный для преобразования электрической энергии в другой вид энергии для ее использования.

7. Сформулировать законы Кирхгофа

I з Алгебраическая сумма токов втекающих в узел равна алгебраической сумме токов вытекающих из этого узла

Или

I з. Алгебраическая сумма токов вытекающих и втекающих в узел равна нулю

II з. В контуре электрической цепи алгебраическая сумма ЭДС равна сумме падений напряжений в пассивных элементах этого контора (или равна сумме падений на напряжений на рассматриваемом участке электрической цепи)

8. Зарисовать параллельное и последовательное соединение пассивных элементов

При параллельном соединении резисторов эквивалентное сопротивление определяется по формуле:

Последовательное соединение

Rэкв=R1+R2

9. Охарактеризовать нелинейные элементы электрических цепей постоянного тока

Нелинейные элементы имеют криволинейные вольтамперные характеристики, симметричные или несимметричные относительно осей координат. Сопротивления нелинейных элементов с симметричной характеристикой не зависят от направления тока. Сопротивления нелинейных элементов с несимметричной характеристикой зависят от направления тока.

10. Дать определение понятию: электрическая емкость конденсатора

Электроемкость конденсатора определяется отношением его заряда к разности потенциалов (напряжению) на обкладках (пластинах)

.

Единица электрической емкости – фарада (Ф). Емкость конденсатора зависит от формы и размеров обкладок (пластин) и от диэлектрических свойств среды между обкладок.

11. Охарактеризовать магнитное поле

Магнитное поле — силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом, независимо от состояния их движения, магнитная составляющая электромагнитного поля.

12. Записать закон Ома для магнитной цепи

Магнитный поток в магнитной цепи пропорционален магнитному напряжению U_M и обратно пропорционален магнитному сопротивлению R_M.

• - магнитный поток магнитной цепи (Закон Ома);

13. Дать определение понятию переменный синусоидальный ток

Переменным называют ток (напряжение, ЭДС), изменяющийся во времени по величине и направлению

14. Дать определение понятию: электромагнитная индукция

Электромагнитная индукция (индукция значит наведение) это явление, при котором в замкнутом контуре возникает электрический ток при изменении магнитного потока, пронизывающего его.

15. Зарисовать соединение приемников звездой и треугольником в трехфазной цепи
