22. Электрическое напряжение

Физика 8 класс.

22. ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ. ЕДИНИЦЫ НАПРЯЖЕНИЯ. ВОЛЬТМЕТР. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

Вариант 1

I (1) Величина, равная ... называется электрическим напряже­нием.

1. произведению мощности на силу тока,

2. отношению мощности к силе тока,

3. отношению работы к силе тока,

II (1) В каких единицах выражается напряжение?

1. Амперах. 2. Вольтах. 3. Джоулях. 4. Ваттах.

III (1) Выразите 0,35 В в милливольтах.

1. 35 мВ; 2. 350 мВ; 3. 3500 мВ; 4. 0,035 мВ.

IV (1) Сколько киловольт в 750 В?

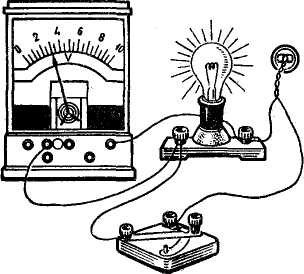

1. 750 000 кВ; 2. 0,75 кВ; 3. 75 кВ; 4. 7,5 кВ. Рассмотрите рисунок 140 и ответьте на вопросы.

V (1) Какой предел измерения вольтметра?

1. До 16 В; 2. До 15 В; 3. До 4 В;

4. До 40 В; 5. До 3 В.

VI (1) Какова цена деления шкалы вольтметра?

1. 4 В; 2. 2,5 В; 3. 0,2 В;

4. 0,25 В; 5. 3 В.

VII (1) Какое напряжение на лампе?

1. 1,2 В; 2. 1,1 В; 3. 1,3 В;

4. 1,5 В; 5. 1,75 В.

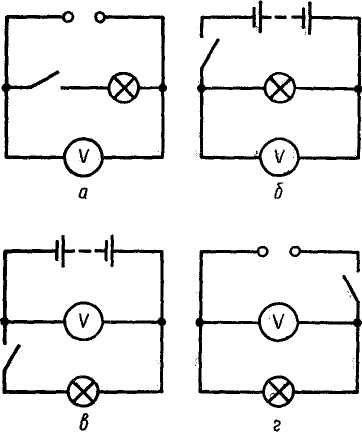

VIII (2) Какая из схем, изобра­женных на рисунке 141, соответствует цепи, изо­браженной на рисунке 140?

1. а. 2. б. 3. в. 4. г 5. Такой схемы нет.

165

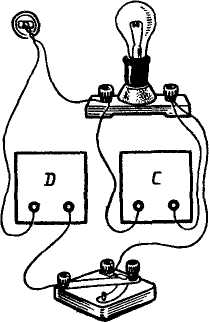

IX (1) Как следует включить амперметр и вольтметр (рис.)?

1. Вместо С — амперметр, вместо D — вольтметр.

2. Вместо D — амперметр, вместо С — вольтметр.

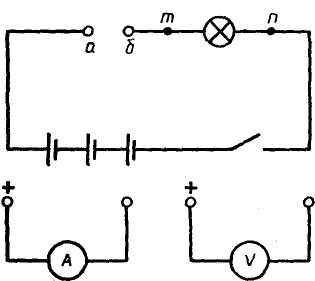

X (2)

Как следует включить амперметр и вольтметр (рис.)?

1. Амперметр к аб плюсом к а, вольтметр к тп плюсом к п.

2. Амперметр к тп плюсом к т, вольтметр к аб плюсом ко.

3. Амперметр к аб плюсом к б, вольтметр к тп плюсом к т.

4. Амперметр к тп плюсом к п, вольтметр к аб плюсом к б.

Физика 8 класс.

22. ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ. ЕДИНИЦЫ НАПРЯЖЕНИЯ. ВОЛЬТМЕТР. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

Вариант 2

I (1) Чтобы найти напряжение на концах участка цепи, надо ...

1. мощность умножить на силу тока.

2. мощность разделить на силу тока.

3. работу разделить на силу тока.

II

(1) Электрический ток в цепи подобен ... в реке, а напряже­ние ...

1.. разности уровней... течению воды.

1. течению воды... разности уровней воды.

2. течению реки... скорости течения.
   III (1.) Выразите 350 мВ в вольтах.

1. 0,035 В; 2. 3,5 В; 3. 35 В; 4. 0,35 В.

IV (1) Сколько вольт в 0,75 кВ?

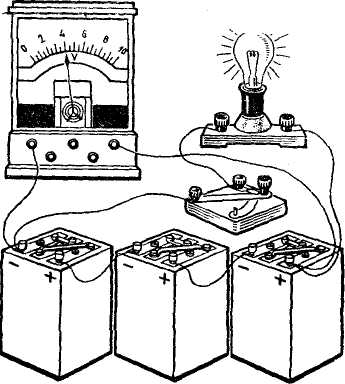

1 . 7,5 В; 2. 75 В; 3. 750 В; 4. 0,75 В; 5. 7500 В. Рассмотрите рисунок 144 и ответьте на вопросы.

V (1) Каков предел измерения вольтметра?

1. До 10 В. 2. До 15 В. 3. До 4 В.

4. До 40 В. 5. До 3 В.

VI (1) Какова цена деления шкалы вольтметра?

1. 4 В; 2. 2,5 В; 3. 0,2 В;

4. 0,25 В; 5. 0,5 В.

VII (1) Какое напряжение на лампе?

1. 1,2 В; 2. 1,1 В; 3. 3 В;

4. 1,6 В; 5. 1,75 В.

VIII (2) Какая схема рисунка; 141 соответствует цепи, изображенной на рисунке 144?

1. а. 2. б. 3. в. 4. г. 5. Такой схемы нет.

IX (1) На рисунке изображена схема электрической цепи. Как следует включить амперметр и вольтметр?

1. Вместо С — амперметр, вместо D — вольтметр.

2. Вместо С — вольтметр, вместо D — амперметр.

X (2) На рисунке изображена не полностью собранная схема цепи. Как следует включить амперметр и вольт­метр?

1. Амперметр к аб плюсом к а, вольтметр к тп плюсом к т.

2. Амперметр к тп плюсом к т, вольтметр к аб плюсом к а.

3. Амперметр к аб плюсом к б, вольтметр к тп плюсом к п.

4. Амперметр к тп плюсом к п, вольтметр к аб плюсом к б.

Физика 8 класс.

22. ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ. ЕДИНИЦЫ НАПРЯЖЕНИЯ. ВОЛЬТМЕТР. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

Вариант 3

I (1) Мощность, потребляемая лампой карманного фонаря, 0,35 Вт, а сила тока в ней 0,1 А. Вычислите напряжение на лампе.

1. 3,5 В; 2. 0,035 В; 3. 0,35 В; 4. 0,3 В; 5. 0,25 В.

II (1) Какой прибор применяют для измерения напряжения?

1. Аккумулятор. 2. Амперметр. 3. Вольтметр.

III (1) Выразите 500 В в киловольтах.

1. 0,5 кВ; 2. 5 кВ; 3. 50 кВ; 4. 500 000 кВ.

IV (1) Сколько милливольт в 0,35 В?

1. 350 мВ; 2. 35 мВ; 3. 3,5 мВ; 4. 3500 мВ. Рассмотрите рисунок 147 и ответьте на вопросы.

V (1) Каков предел измерения вольтметра?

1. 1 В; 2. 2 В; 3. 3 В;

4. 4 В; 5. 10 В.

VI (1) Какова цена деления шкалы вольтметра?

1. 1 В; 2. 0,5 В;

3. 3,5 В; 4. 10 В.

VII (1) Какое напряжение на лампе?

1. 0,5 В; 2. 4 В;

3. 1,5 В; 4. 5 В.

VIII (2) Какая из схем рисунка 141 соответствует цепи, изображенной на рисунке 147?

1. а. 2. б. 3. в. 4. г. 5. Такой схемы нет.

I X (1) На рисунке изображена схема электрической цепи. Как следует включить амперметр и вольтметр?

1. Вместо С — амперметр, вместо D — вольтметр.

2. Вместо С — вольтметр, вместо D — амперметр.

X (2) На рисунке изображена не полностью собранная цепь. Как следует включить амперметр и вольтметр?

1. Амперметр к аб плюсом к а, вольтметр к тп плюсом к т.

1. Амперметр к тп плюсом к т, вольтметр к аб плюсом к а.

2. Амперметр к аб плюсом к б, вольтметр к тп плюсом к п.

3. Амперметр к тп плюсом к п, вольтметр к аб плюсом к б.

Физика 8 класс.

22. ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ. ЕДИНИЦЫ НАПРЯЖЕНИЯ. ВОЛЬТМЕТР. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

Вариант 4

I (1) Как можно определить напряжение?

1. Надо мощность разделить на силу тока.

2. Надо работу тока разделить на мощность.

3. Надо мощность тока умножить на время.

II (2) Какое напряжение на лампе мощностью 12 Вт при силе тока 2 А?

1. 24 В; 2. 6 В; 3. 10 В; 4. 14 В.

III (1) Сколько милливольт в 1 В?

1. 10 мВ; 2. 100 мВ; 3. 1000 мВ; 4. 1 000 000 мВ.

IV (1) Сколько вольт в 1 кВ?

1. 100 В; 2. 1000 В; 3. 10 000 В; 4. 1 000 000 В.

Рассмотрите рисунок 150 и ответьте на вопросы.

V (1) Каков предел измерения вольтметра?

1. 0,5 В; 2. 1 В; 3. 1,5 В;

4. 10 В; 5. 3 В.

VI (1) Какова цена деления шкалы вольтметра?

1. 0,5 В; 2. 1 В;

3. 0,2 В; 4. 4 В.

VII (1) Каково напряжение на лампе?

1. 0,5 В; 2. 1,2 В; 3. 4 В

2. ; 4. 2 В; 5. 4,2 В.

VIII (2) Какая из схем рисунка 141 соответствует цепи, изобра­женной на рисунке 150?

1. а. 2. б. 3. в. 4. г. 5. Такой схемы нет.

IX (1) На рисунке изображена схема электрической цепи. Как следует включить амперметр и вольтметр?

1. Вместо С — амперметр, вместо D — вольтметр.

2. Вместо С — вольтметр; вместо ГУ — амперметр.

X (2) На рисунке изображена не полностью собранная схе­ма цепи. Как следует включить амперметр и вольтметр?

1. Амперметр к аб плюсом к а, вольтметр к тп плюсом к т.

2. Амперметр к тп плюсом к т, вольтметр к аб плюсом. к а.

1. Амперметр к аб плюсом к б, вольтметр к тп плюсом к п.

2.


   Амперметр к тп плюсом к п, вольтметр к аб плюсом к б.
