27. Последовательное соединение проводников

Физика 8 класс.

27. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант1

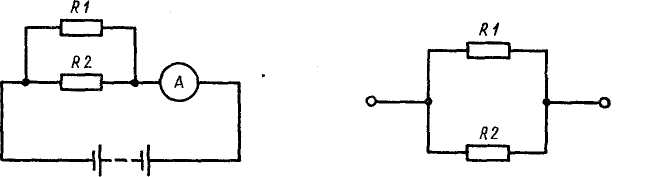

I (2) Сила тока в проводнике R1 равна 2 А, а в проводни­ке R2 — 1 А Что покажет амперметр, включен­ный в неразветвленную часть цепи?

И (3) Из условия предыдущей задачи вычислите напряжение на этих проводниках, если R1 = 2 Ом.

1. 6 В; 2. 1 В; 3. 5,5 В; 4. 4 В; 5. 4,5 В

III (3) Проводники сопротивлением 20 и 30 Ом соединены параллельно. Вычислите их общее сопротивление.

1. 50 Ом; 2. 60 Ом; 3. 600 Ом; 4. 12 Ом; 5. 120 Ом.

IV (3) Для освещения классной комнаты установлено 10 одинаковых ламп сопротивлением по 440 Ом каждая. Каково их общее сопротивление?

1. 44 Ом; 2. 4,4 Ом; 3. 4400 Ом; 4. 120 Ом; 5. 220 Ом.

V (4) Из условия предыдущей задачи определите силу тока в подводящих проводах, если напряжение в сети 220 В.

1. 1 А; 2. 5 А; 3. 2 А; 4. 0,2 А; 5. 0,5 А.

Физика 8 класс.

27. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант 2

1. 8 В; 2. 2 В; 3. 4 В; 4. 16 В.

II (4) Каким сопротивлением обладает электрическая цепь, состоящая из трех ламп, соединенных параллельно, если сопротивление каждой из них 12 Ом?

1. 36 Ом; 2. 3 Ом; 3. 6 Ом; 4. 4 Ом.

III (3) Для освещения классной комнаты установлено 8 одинаковых электрических ламп. Какова сила тока в подводящих проводах, если в каждой лампе она по 0,5 А?

1. 0,5 А; 2. 16 А; 3. 4 А; 4. 12 А.

IV (3) Электрические лампы сопротивлением 200 и 300 Ом соединены параллельно. Вычислите их общее сопротивление.

1. 250 Ом; 2. 500 Ом; 3. 150 Ом; 4. 120 Ом.

V (4) Используя условие предыдущей задачи, вычислите силу тока в подводящих проводах при напряжении в сети 120 В.

1. 1 А; 2. 0,9 А; 3. 0,44 А; 4. 4 А.

Физика 8 класс.

27. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант З

I (3) Два проводника сопротивлением по 8 Ом каждый соеди­нены параллельно. Чему равно их общее сопротивление?

1. 8 Ом; 2. 16 Ом;

3. 4 Ом; 4. 64 Ом.

II (3) В квартире одновременно включены две электрические лампы, утюг и телевизор.
Какова сила тока в подводя­щих проводах, если сила тока в каждой лампе 0,5 А,
в утюге — 4,7 А, а в телевизоре — 2,3 А?

1.8 А; 2. 6 А; 3.5,5 А; 4. 4 А.

III (3) В квартире включены настольная лампа и электрическая плитка. Сопротивление лампы в 10 раз больше сопротив­ления плитки. На лампе напряжение 120 В. Какое напря­жение на плитке?

1. 1200 В; 2 120 В; 3. 12 В; 4. 360 В.

IV (3) Два проводника сопротивлением 40 и 10 Ом соединены параллельно. Вычислите их общее сопротивление.

1. 50 Ом; 2. 4 Ом; 3. 8 Ом; 4. 400 Ом.

V (4) Из условия предыдущей задачи вычислите силу тока в неразветвленнрй части цепи, если проводники включены в сеть напряжением 120 В.

1. 1 А; 2. 5 А; 3. 15 А; 4. 30 А; 5. 2,4 А.

Физика 8 класс.

27. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант 4

I (2) Вычислите общее сопротивление проводников, изобра­женных на рисунке

(R₁ = 2 Ом; R₂ = 6 Ом). R₁

4. 3 Ом; 5. 12 Ом.

II (1) Пользуясь данными предыдущей задачи, вычислите силу тока в проводнике R2.

1. 6 А; 2. 1 А; 3. 9 А; 4. 4 А.

III (.3) В классе 8 электрических ламп сопротивлением по 240 Ом. Вычислите их общее сопротивление.

1. 30 Ом; 2. 120 Ом; 3. 1920 Ом; 4. 300 Ом.

IV (4) Электрические лампы сопротивлением 360 и 240 Ом соединены параллельно.. Вычислите напряжение на лампах, если известно, что сила тока в первой из них 0,35 А.

1. 44 В; 2. 126 В; 3. 120 В; 4. 220 В.

V (4) По условию предыдущей задачи вычислите силу тока в неразветвленной части цепи.

1. 1 А; 2. 2,5 А; 3. 1,2 А; 4. 0,88 А; 5. 0,5 А.
