№42 Техника газовой сварки

Техника газовой сварки.

При левой сварке (рис. 1, а) перемещение горелки производится справа налево, а при правой (рис. 1, б) - слева направо. В первом случае присадочная проволока находится перед пламенем горелки, во втором - сзади него.

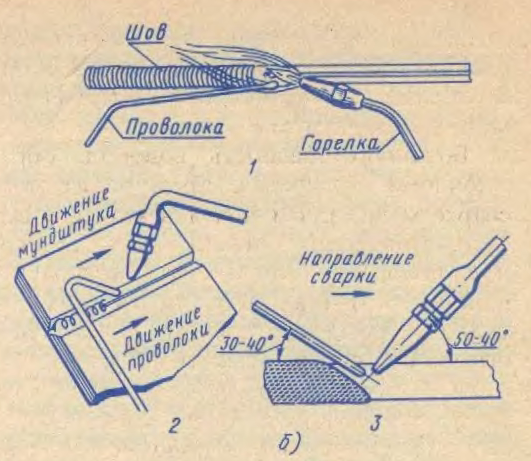

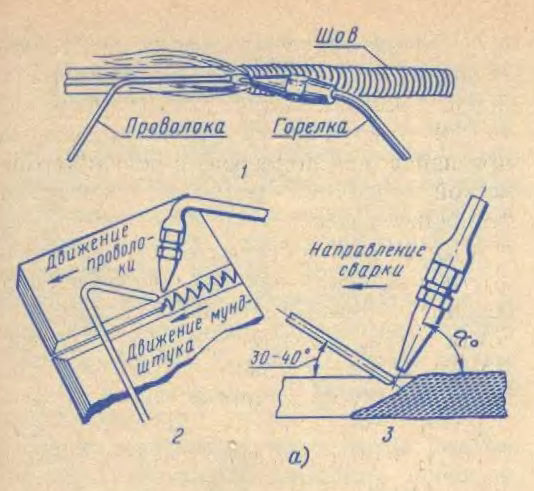

Рис. 1. Способы сварки и угол наклона мундштука:

1 - момент сварки; 2 - схемы движений мундштука и проволоки; 3 углы наклона мундштука и проволоки.

При левом способе пламя направлено на несваренную часть шва; для более равномерного прогрева кромок и лучшего перемешивания металла сварочной ванны производятся зигзагообразные движения наконечника и проволоки.

Левая сварка обеспечивает более равномерную высоту и ширину шва в сварном соединении, наибольшую производительность и меньшую стоимость при сварке листов толщиной до 5мм. Это объясняется тем, что пламя предварительно подогревает основной металл, подлежащий сварке. Кроме того, левая сварка проще по выполнению и не требует от сварщика приобретения больших навыков.

Левую сварку применяют также для легкоплавких металлов. Для сварки сталей при левом способе мощность пламени устанавливается 100 - 120 дм³ ацетилена/ч на 1мм толщины свариваемого металла. Повышение скорости при левой сварке по сравнению с правой может происходить лишь до тех пор, пока поглощение теплоты изделием (потери) незначительно, а это возможно только при сварке тонких листов.

При толщине листов более 5мм левая сварка по скорости уступает правой. При правой сварке нагрев в сварочной ванне более интенсивен, т.к. в сварочную ванну вводится больше теплоты, ядро пламени можно приблизить к поверхности ванны. Кроме того, пламя подогревает уже

наплавленный металл, этот нагрев распространяется на незначительное расстояние от сварочной ванны, следовательно, происходит термическая обработка металла шва и околошовного металла.

Колебательных движений мундштука при правом способе обычно не делают, а присадочной проволокой выполняют спиральные движения, но с меньшей амплитудой, чем при левой сварке.

Мощность пламени для сварки стали правым способом устанавливается 120—150 дм³ ацетилена/ч на 1мм толщины свариваемого металла.

Положение горелки и присадочной проволоки при газовой сварке.

Пламя горелки направляют на металл изделия так, чтобы кромки свариваемых частей

находились в восстановительной зоне пламени на расстоянии 2 — 6мм от конца ядра. Касаться концом ядра металла изделия и присадочного прутка нельзя. Это вызовет науглероживание металла ванны и будет способствовать возникновению хлопков и обратных ударов пламени.

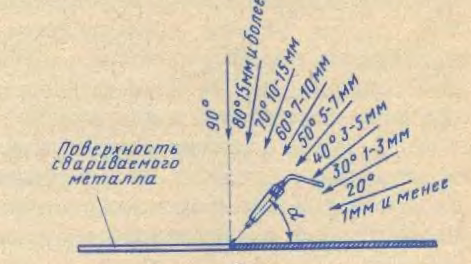

Скорость нагрева металла при газовой сварке можно регулировать наклоном мундштука горелки по отношению к поверхности металла. С увеличением толщины металла угол наклона мундштука горелки к вертикали возрастает (рис. 2).

Угол наклона присадочной проволоки к поверхности металла обычно составляет 30 — 40° и может изменяться сварщиком в зависимости от положения шва в пространстве, числа слоев многослойного шва и др.

Как правило, конец присадочной проволоки должен постоянно находиться в сварочной ванне, защищенной от окружающего воздуха газами восстановительной зоны пламени. Пользоваться для образования шва, так называемым, капельным процессом сварки, когда проволоку опускают периодически в сварочную ванну, не рекомендуется из-за опасности окисления металла проволоки в момент ее отрыва от сварочной ванны.
