ТЕМА: Содержание и виды, наименование и маркировка строительных чертежей. Требования нормативно-технической документации по оформлению строительных чертежей.
ОБЩИЕ СВЕДЕНИЯ О СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ
Графическая грамотность инженера-строителя, умение правильно выполнить и «прочитать» чертеж или схему вырабатывается в результате изучения курса строительного черчения и рисования.
Строительное черчение и рисование как предмет изучения ставит следующие задачи:
1) ознакомить с правилами выполнения и оформления чертежей и составления текстовой проектной документации;
2) научить выполнять различные геометрические построения и проекционные изображения как с помощью чертежных инструментов, так и от руки — в виде эскизов, технических рисунков и других наглядных изображений;
3) изучить условности и условные графические изображения и обозначения, применяемые на чертежах и схемах;
4) приобрести необходимые навыки в чтении чертежей по различным строительным специальностям;
5) развить пространственное представление, необходимое для производственной и проектно-конструкторской деятельности.
Значение чертежей в различных областях производства и строительства очень велико. По чертежам изготовляют детали различных механизмов и осуществляют их сборку; пользуясь чертежами, изготовляют индустриальные изделия на домостроительных комбинатах, а затем на строительных площадках производят монтаж зданий и возводят различные инженерные сооружения.
Чертежи зданий и сооружений — это комплекс прямоугольных проекций на ряд плоскостей. Они должны отражать как внешний вид, так и внутреннее устройство здания и его частей, содержать необходимые сведения о способах изготовления деталей и возведения зданий, а также различные технологические сведения. В некоторых случаях дополнительно к ортогональным проекциям даются наглядные изображения сооружения и его частей в виде аксонометрии или перспективы.
В современных условиях разработки и применения в строительном производстве проектной документации — чертежей, схем и текстовых документов — одним из основных требований является однообразное и правильное оформление чертежей и текстовых документов, что облегчает их выполнение и чтение. Очень важным требованием является также максимальное сокращение объема проектной документации и ее упрощение, в частности — замена изображений целого ряда элементов и надписей условными изображениями и обозначениями.
В настоящем разделе излагаются основные положения стандартов и текстовых документов по оформлению строительных чертежей.
Содержание и виды строительных чертежей.
Строительными чертежами называют чертежи, которые содержат проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций. |
В состав рабочих строительных чертежей, предназначенных для возведения и монтажа зданий и сооружений, входит большое число разнообразных чертежей и текстовых документов — чертежи генерального плана, планы фундаментов и этажей здания, планы полов, кровли и размещения технологического оборудования, разрезы и фасады зданий и их фрагменты, чертежи подземных конструкций, чертежи конструкций из железобетона, металла и дерева, монтажные схемы сборных конструкций, чертежи и схемы санитарно-технических систем и т. п. Основное назначение этих чертежей — дать наиболее полное представление о здании, о его объемно-планировочном и конструктивном решении. Они служат основой для разработки специальных чертежей.
По своему назначению строительные чертежи подразделяются на две основные группы: чертежи строительных изделий, по которым на заводах строительной индустрии и на домостроительных комбинатах изготовляют отдельные части зданий и сооружений, и строительно-монтажные чертежи и схемы, по которым осуществляются на строительной площадке монтаж и возведение зданий и сооружений.
Строительство и монтаж зданий и сооружений ведется по рабочим чертежам и монтажным чертежам- схемам. При выполнении и оформлении строительных чертежей необходимо руководствоваться ГОСТами «Единой системы конструкторской документации» (ЕСКД), а также ГОСТами «Системы проектной документации для строительства» (СПДС), которые распространяются на все виды проектной документации для строительства. Как и стандарты ЕСКД, стандарты СПДС обеспечивают унификацию проектной документации и упрощение графических изображений и форм проектных документов, что снижает трудоемкость их выполнения.
Содержание и оформление строительных чертежей во многом зависят от стадий проектирования, от типов зданий и их назначения. Строительство жилых, общественных и промышленных зданий ведется по утвержденным проектам и сметам.
Проектом называется техническая документация, полностью характеризующая намеченное к строительству здание, сооружение или комплекс зданий. |
Строительство жилых, общественных и промышленных зданий ведется по типовым проектам, по индивидуальным проектам и по проектам экспериментального строительства. В состав проекта входят: чертежи, необходимые для производства общестроительных и специальных работ и для монтажа оборудования; пояснительная записка и смета, которые определяют стоимость строительства и отдельных видов работ.
Исходным документом для начала проектирования является задание на проектирование, которое составляет заказчик проекта вместе с проектной организацией. В задании на проектирование содержатся необходимые данные для проектирования объекта: место строительства и его объем, сроки начала и окончания строительства, применяемые конструкции и материалы, стадийность проектирования, указания по разработке демонстрационных материалов и другие данные.
Наименования и маркировка строительных чертежей.
Работы по строительству зданий подразделяются на общестроительные и специальные. К общестроительным относятся все работы по строительству самого здания, включая и отделочные работы; к специальным видам строительных работ относятся работы по устройству водоснабжения и канализации, отопления и вентиляции, газоснабжения, электроосвещения, телефонизации, благоустройству. В связи с таким делением строительных работ рабочие чертежи разделяются на отдельные части или комплекты. В соответствии с ГОСТ 21.101—79 каждому такому комплекту присваивают наименование и особую марку, которая и проставляется на каждом чертеже этого комплекта в основной надписи. Марка состоит из заглавных начальных букв названия данной части проекта.
Для отдельных комплектов рабочих чертежей установлены следующие наименования и марки:
Генеральный план и сооружения транспорта | ГТ |
Генеральный план | ГП |
Архитектурные решения | АР |
Архитектурно-строительные решения | АС |
Интерьеры | АИ |
Конструкции железобетонные | КЖ |
Конструкции металлические | КМ |
Конструкции металлические деталировочные | КМД |
Конструкции деревянные | КД |
Внутренние водопровод и канализация | ВК |
Генеральный план и сооружения транспорта | ГТ |
Табл.1 Марки комплектов рабочих чертежей
Марка, проставленная на чертеже, состоит из буквенного обозначения, показывающего, к какому комплекту рабочих чертежей проекта относится данный лист, и его порядкового номера. Например, марка АС лист 6 означает, что данный лист относится к комплекту рабочих чертежей «Архитектурно-строительные решения» и его порядковый номер 6; марка КЖ лист 11 — комплект рабочих чертежей «Конструкции железобетонные», лист 11 и т. д.
На каждом листе чертежа помещают основную надпись в соответствии с требованиями ГОСТ Р 21.1101-92 СПДС.
ГОСТ Р 21.1101—92 (СПДС) устанавливает единые формы, размеры и порядок заполнения основных надписей на чертежах и текстовых документах, входящих в состав студенческих курсовых работ, курсовых и дипломных проектов.

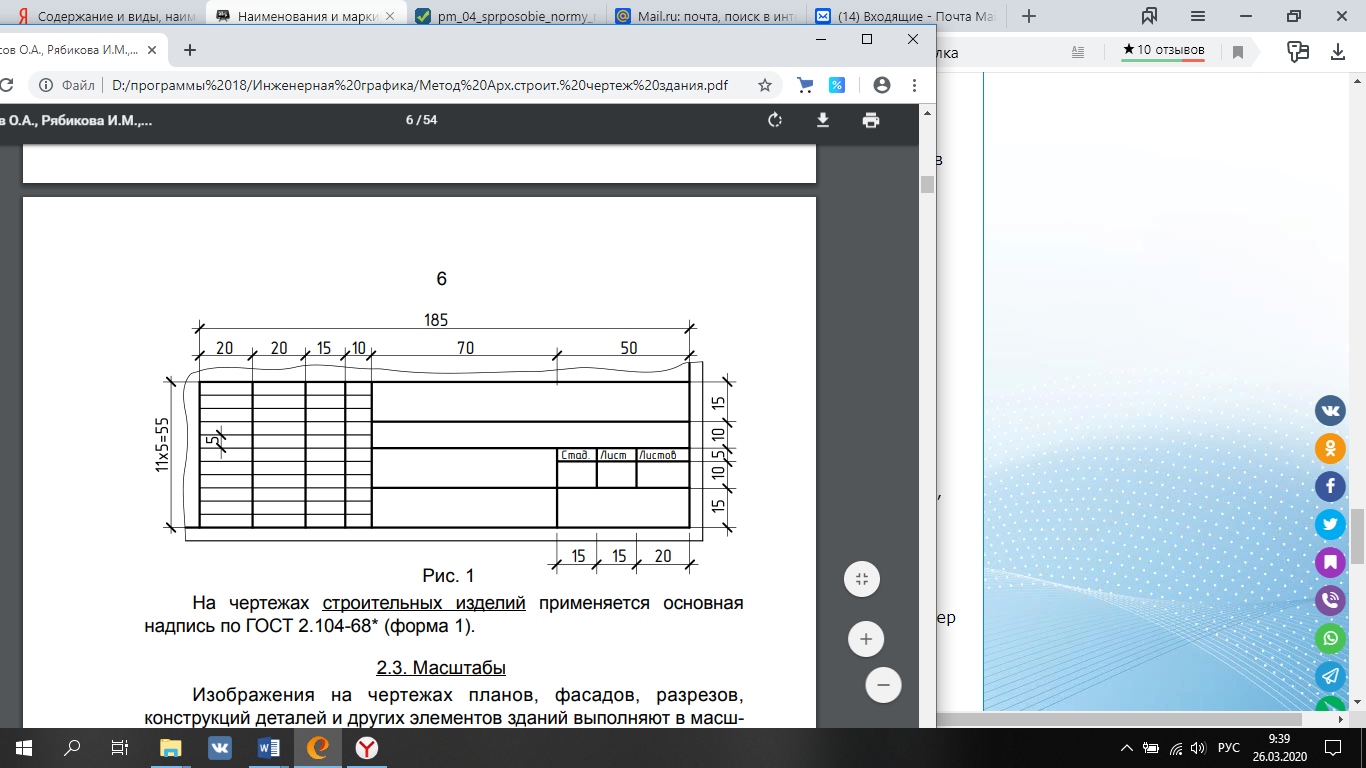

Содержание, расположение и размеры граф основных надписей должны соответствовать: на листах чертежей зданий (сооружений) — рис. 1
Домашнее задание:
Сделайте краткий конспект лекции.
Запишите основные понятия и определения:
Чертежи зданий и сооружений;
Строительными чертежами называют …;
Проектом называется….;
Наименования и маркировка строительных чертежей.
