«8 класс. Тема. Подготовка материала, разметка.»
8 класс.
Тема. Подготовка материала, разметка.
Цель. Формирование навыков нанесения разметки на заготовки.
Воспитывать аккуратность в работе.
Формирование навыков определения породы древесины.
Оборудование. Технический рисунок, пиломатериал, измерительный и контрольный инструмент.
Ход урока.
I. Орг.момент.
1. Приветствие учащихся и проверка посещаемости.
2. Проверка готовности к уроку.
II. Вводная беседа.
1. Сообщение темы урока.
2. Повторение пройденного материала.
Изготовление одношарнирной карточной петли.
3. Коррекционная игра «Определи на глаз».
III. Основная часть урока.
1. Для распиливания заготовок на детали нужной формы осуществляют их предварительную разметку.

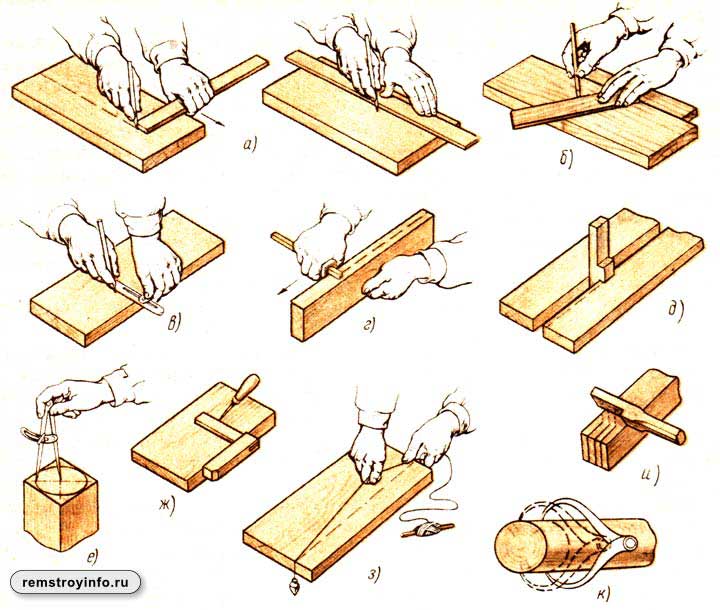

Разметкой называют нанесение контурных линий будущего изделия на заготовку. При разметке применяют чертежные и измерительные инструменты, такие, как карандаши, линейки, угольники, циркули, а также шаблоны.
2. Разметкой называется - технологическая операция нанесения на обрабатываемую доску или заготовку разметочных рисок (линий) или точек с помощью инструмента, определяющих контуры последующей обработки. Разметка бывает первичная с припуском на обработку и вторичная – точная разметка с цель получения заданных размеров на чертеже.
Разметка материала является непременным условием получения качественных и точных деталей. К этой части процесса изготовления детали нужно относиться очень внимательно, так как недостаточно точная разметка может привести к порче материала.
3. Физкультминутка.
4. При выполнении разметки необходимо выбирать такую заготовку и размечать ее таким образом, чтобы при дальнейшей обработке получалось как можно меньше отходов.
Припуск – избыточный (сверх чертёжного размера детали) слой заготовки, подлежащий удалению при последующей обработке режущим инструментом.
5. Презентация на тему «Разметка заготовки из древесины».
12 слайдов.
IV. Подведение итогов.
Что называют разметкой детали?
Какие инструменты применяют при разметке?
Как проводят линии разметки при выпиливании деталей прямоугольной формы?
V. Домашнее задание. Разметке деталей.
