Аксонометрические проекции

Аксонометрические проекции

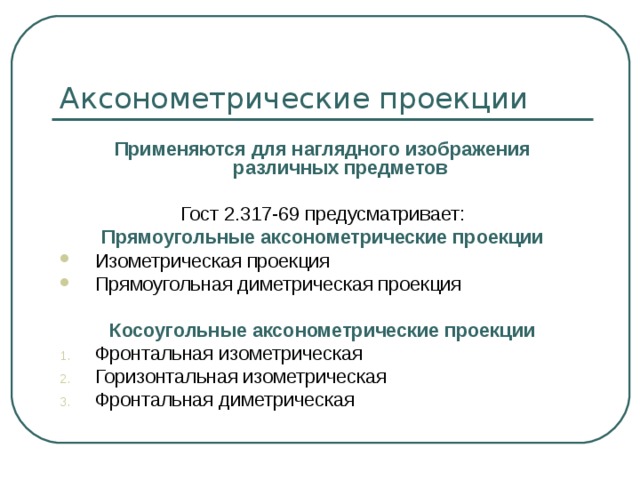

Применяются для наглядного изображения различных предметов

Гост 2.317-69 предусматривает:

Прямоугольные аксонометрические проекции

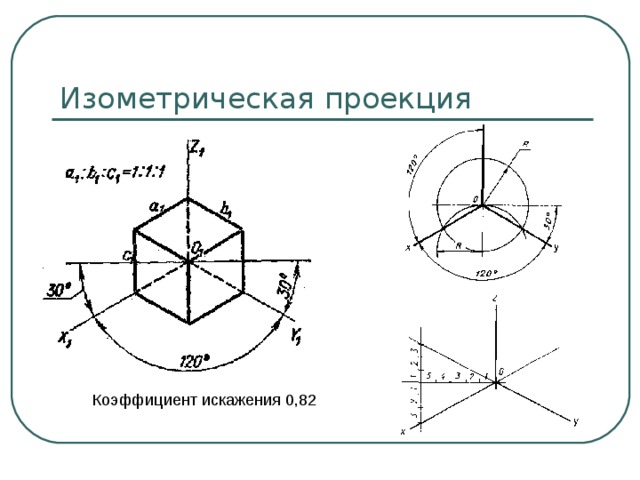

• Изометрическая проекция
• Прямоугольная диметрическая проекция

Косоугольные аксонометрические проекции

• Фронтальная изометрическая
• Горизонтальная изометрическая
• Фронтальная диметрическая

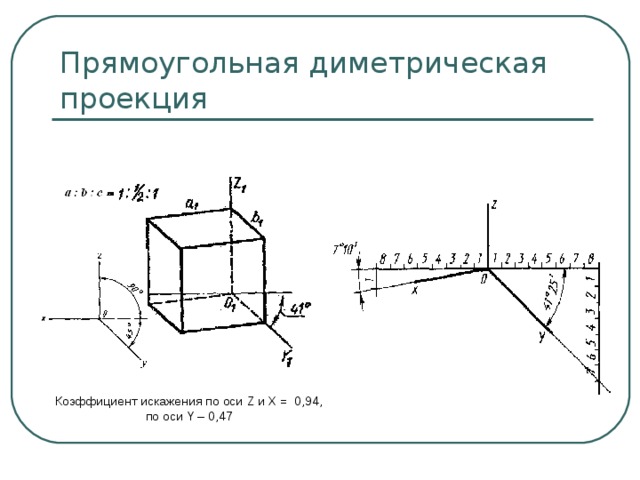

Прямоугольная диметрическая проекция

Коэффициент искажения по оси Z и X = 0,94, по оси Y – 0,47

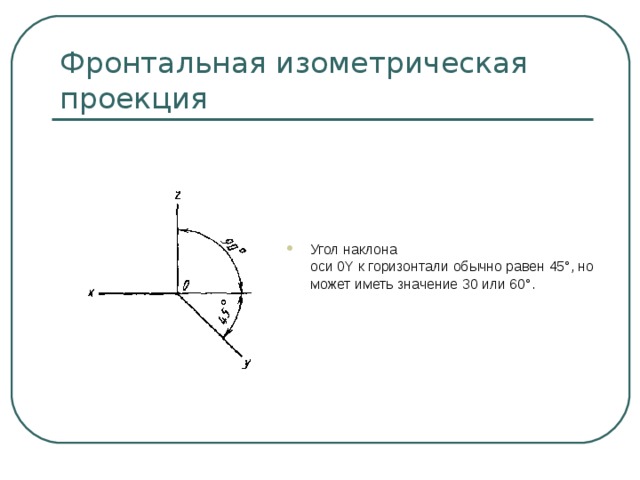

• Угол наклона оси 0 Y к горизонтали обычно равен 45°, но может иметь значение 30 или 60°.

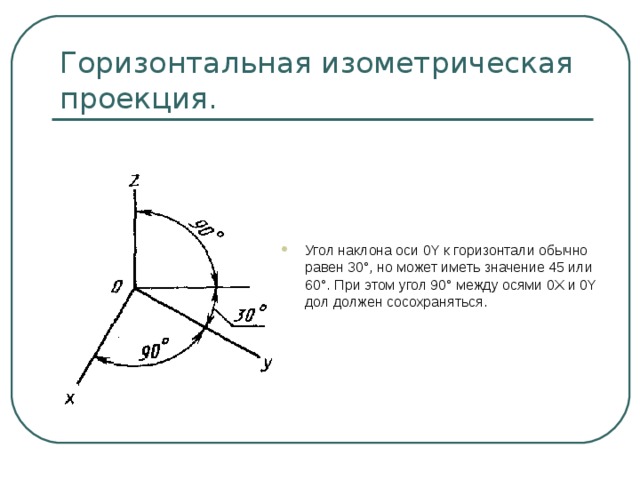

• Угол наклона оси 0 Y к горизонтали обычно равен 30°, но может иметь значение 45 или 60°. При этом угол 90° между осями 0X и 0Y дол должен сосохраняться.

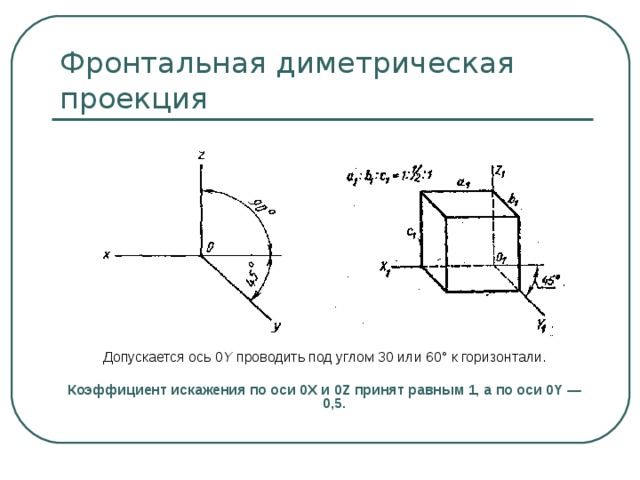

Фронтальная диметрическая проекция

Допускается ось 0 Y проводить под углом 30 или 60° к горизонтали.

Коэффициент искажения по оси 0X и 0Z принят равным 1, а по оси 0Y — 0,5.

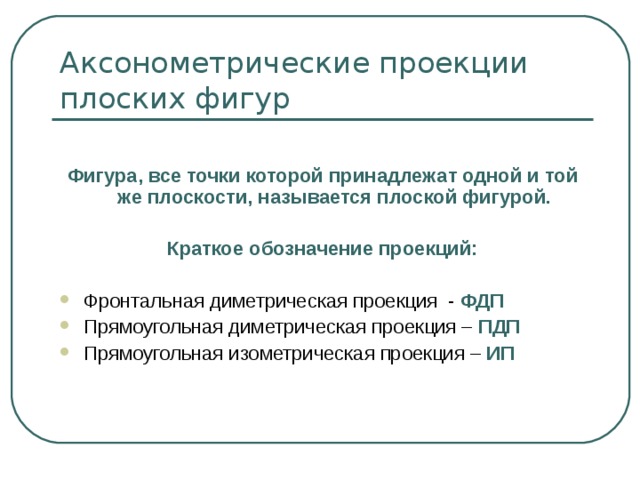

Фигура, все точки которой принадлежат одной и той же плоскости, называется плоской фигурой.

Краткое обозначение проекций:

• Фронтальная диметрическая проекция - ФДП
• Прямоугольная диметрическая проекция – ПДП
• Прямоугольная изометрическая проекция – ИП

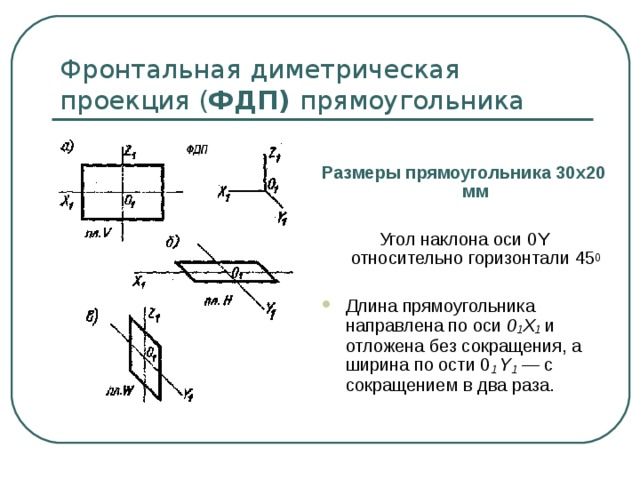

Фронтальная диметрическая проекция ( ФДП) прямоугольника

Размеры прямоугольника 30х20 мм

Угол наклона оси 0Y относительно горизонтали 45 0

• Длина прямоугольника направлена по оси 0 1 Х 1 и отложена без сокращения, а ширина по ости 0 1 Y 1 — с сокращением в два раза.

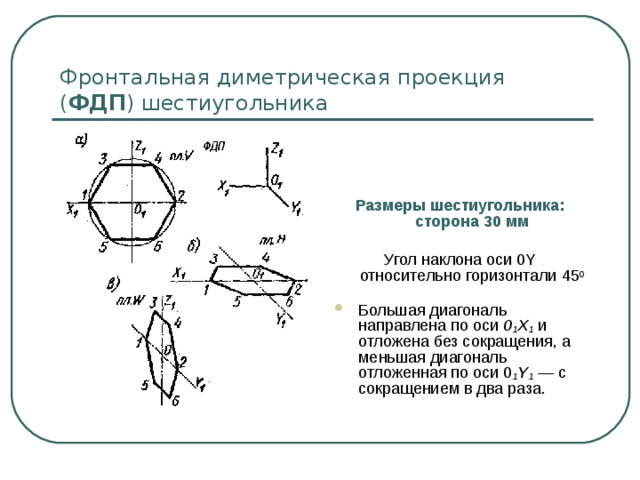

Фронтальная диметрическая проекция ( ФДП ) шестиугольника

Размеры шестиугольника: сторона 30 мм

Угол наклона оси 0Y относительно горизонтали 45 0

• Большая диагональ направлена по оси 0 1 Х 1 и отложена без сокращения, а меньшая диагональ отложенная по оси 0 1 Y 1 — с сокращением в два раза.

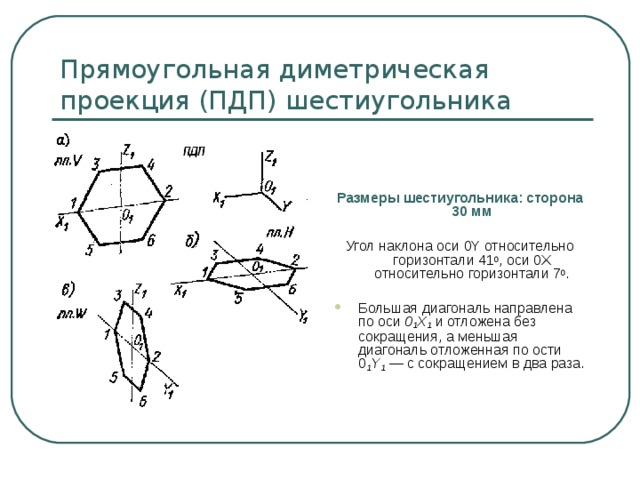

Прямоугольная диметрическая проекция (ПДП) шестиугольника

Размеры шестиугольника: сторона 30 мм

Угол наклона оси 0Y относительно горизонтали 4 1 0 , оси 0 X относительно горизонтали 7 0 .

• Большая диагональ направлена по оси 0 1 Х 1 и отложена без сокращения, а меньшая диагональ отложенная по ости 0 1 Y 1 — с сокращением в два раза.

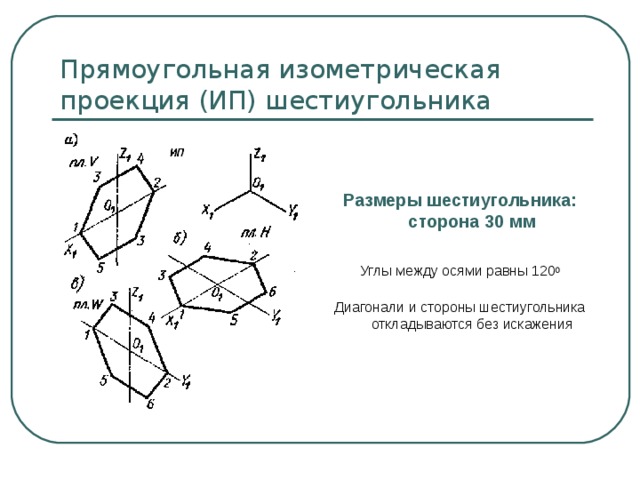

Прямоугольная изометрическая проекция (ИП) шестиугольника

Размеры шестиугольника: сторона 30 мм

Углы между осями равны 120 0

Диагонали и стороны шестиугольника откладываются без искажения

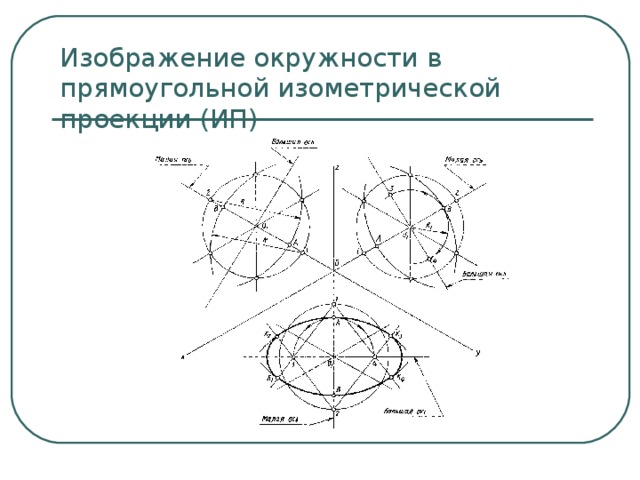

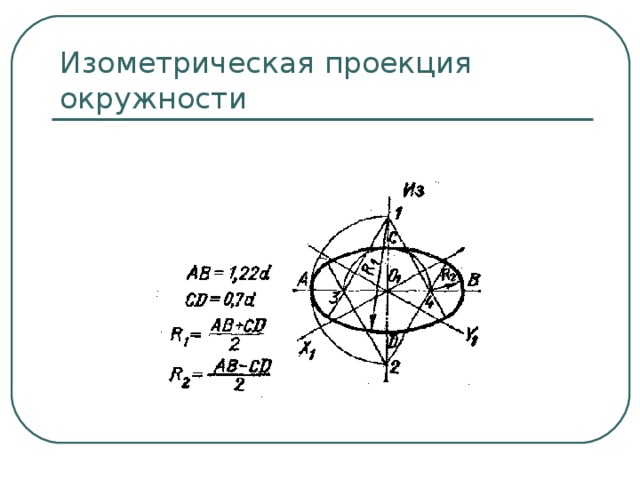

Изображение окружности в прямоугольной изометрической проекции (ИП)

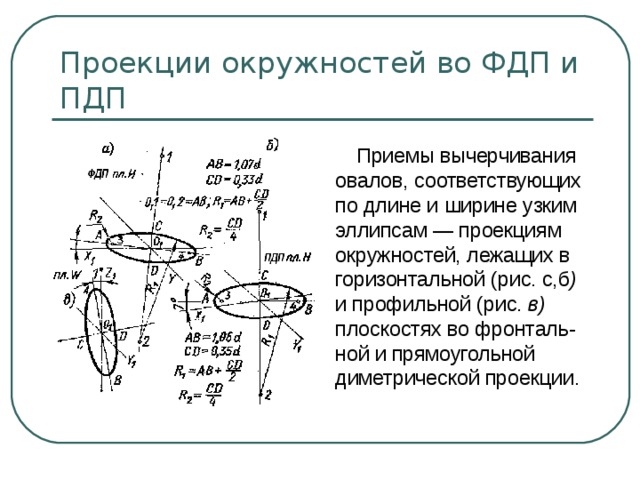

Приемы вычерчивания овалов, соответствующих по длине и ширине узким эллипсам — проекциям окружностей, лежащих в горизонтальной (рис. с,б ) и профильной (рис. в) плоскостях во фронталь-ной и прямоугольной диметрической проекции.
