Архитектура аппаратных сред Практическая работа №11

Практическая работа №11

Тема: Внешние интерфейсы ПК.

Цель работы: ознакомиться с внешними интерфейсами ПК

Приобретаемые умения и навыки: научиться определять и различать внешние интерфейсы персонального компьютера

Норма времени: 2 часа.

Оборудование: Компьютер с установленным программным обеспечением и подключенный к Internet

Теоретическая часть

Взаимодействие с периферийными устройствами.

Одной из функций ЦП является обеспечение процесса ввода и вывода другой информации, то есть взаимодействие с периферийными устройствами. Периферийные устройства, используемые IBM PC - совместимыми компьютерами, присоединяются к ним через так называемые устройства сопряжения, или адаптеры (от англ. to adapt - приспосабливать). Эти устройства размещаются в системном блоке компьютера и обеспечивают характер взаимодействия внешних устройств с компьютером (способ присоединения пристрой, вид электрического сигнала, передающий информацию, и т.п.). Взаимодействие периферийных устройств с адаптером происходит через порты ввода/вывода. Иначе говоря, порты ввода / вывода являются каналами связи между системным блоком и периферийными устройствами.

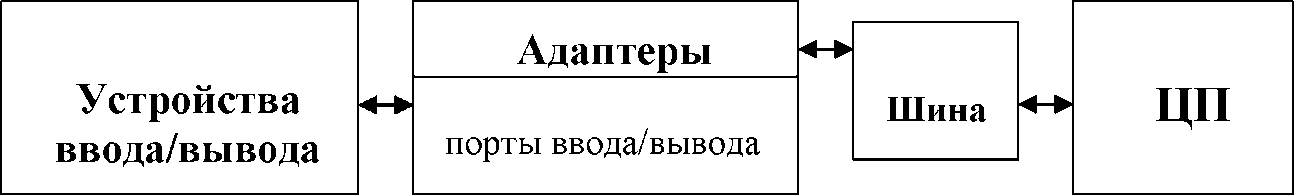

Адаптеры обеспечивают взаимодействие периферийных устройств и ЦП.

По способу передачи информации порты ввода / вывода делятся на последовательные и параллельные.

Через последовательный порт информация передается последовательно бит за битом; для передачи информации используется только один провод.

Через параллельный порт несколько битов информации передаются одновременно; для передачи информации используется несколько проводов (на каждом проводе передается 1 бит информации, то есть количество одновременно передаваемых битов равно количеству использованных для передачи проводов). Обычно через последовательный порт подключающий внешние устройства, находящиеся на большом расстоянии от компьютера, а через параллельный устройства подключают устройства находящиеся рядом с компьютером.

Для осуществления эффективного взаимодействия ЦП и периферийных устройств в современных компьютерах используется механизм прерываний.

Что такое прерывание, вам, нараспев, понятно из повседневной жизни. Прозвенел звонок с урока - это прерывание, прозвенел звонок на урок - это тоже прерывания. Прерывание - это события, требующие обратить на них внимание. На некоторые прерывания вы обязаны реагировать немедленно, на другие, при желании, можете не реагировать.

Точно также периферийные устройства компьютера могут потребовать, чтобы процессор «обратил на них внимание».

Событие, заставляет процессор приостановить потоковом роботу, называется прерыванием.

1. Порядок установки оборудования

Новое оборудование подключается при выключенном питании компьютера. Если устройство самоустанавливающиеся (соответствует спецификации PIug-and-Play), то после выключения питания его наличие проявляется автоматически, и после сообщения «Обнаружен неизвестный устройство» операционная система приступает к подбору драйвера для него. В этот момент необходимо установить дистрибутивный диск с операционной системой в дисковод или использовать flash-накопитель с драйвером, полученным вместе с устройством.

Если устройство не был опознан при запуске, надо воспользоваться Мастером установки оборудования. На первом этапе он разыскивает устройства, соответствующие спецификации Plug and Play, и выдает список обнаруженных устройств. На втором этапе он разыскивает другие устройства. Если необходимое устройство не был обнаружен автоматически, мастер предлагает выбрать тип устройства самостоятельно, после чего открывает диалоговое окно, в котором можно выбрать производителя и конкретной модели. При наличии нужной модели, драйвер можно установить из базы данных Windows. Если абсолютного совпадения по модели достичь не удается, система попытается найти драйвер в сети Интернет, в базе данных компании Microsoft или на доверенных сайтах.

По окончании процесса установки оборудования компьютер перезагрузиться и выполнить проверку на наличие конфликтов.

Практическая часть

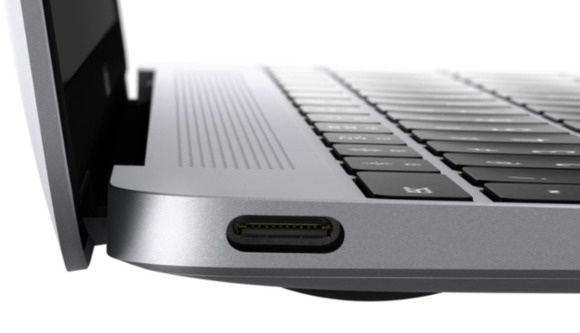

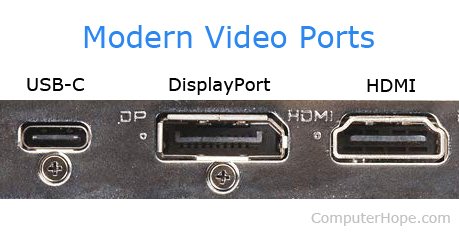

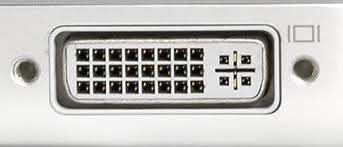

Создайте текстовый документ, в котором будет размещена «Таблица внешних интерфейсов компьютера». Заполните таблицу внешних интерфейсов компьютера путем сопоставления таблицы «названия разъемов» с «таблицей внешних интерфейсов компьютера». Заполните ячейки Назначение, Описание, Разновидности. Описав подробно каждый разъем. Документ отправьте преподавателю для проверки.

Таблица внешних интерфейсов компьютера

Контрольные вопросы

1. Какие устройства называют периферийными?

2. Виды периферийных устройств?

3. Схема взаимодействия периферийных устройств и ЦП?

4. Этапы подключения оборудования к системному блоку?

5. Виды портов ввода-вывода?

6. Назовите способ подключения питания системного блока?
