Практическая работа №15

Тема: сравнительный анализ современных мониторов

Цель работы: сравнение современных мониторов по техническим характеристикам

Приобретаемые умения и навыки: научиться подбирать монитор по обременённым характеристикам.

Норма времени: 2 часа.

Оборудование: компьютер с установленным программным обеспечением и подключенный к Internet

Теоретическая часть

Монитор – внешнее устройство, предназначенное для вывода информации в визуальном, понятном для человека, представлении: текст, графика, видео и т.д. Устройство является одним из основных интерфейсов взаимодействия пользователя и ПК "Сердцем" любого жидкокристаллического монитора является LCD-матрица (Liquid Cristall Display). ЖК-панель представляет из себя сложную многослойную структуру. Упрощенная схема цветной TFT LCD-панели представлена на Рис.

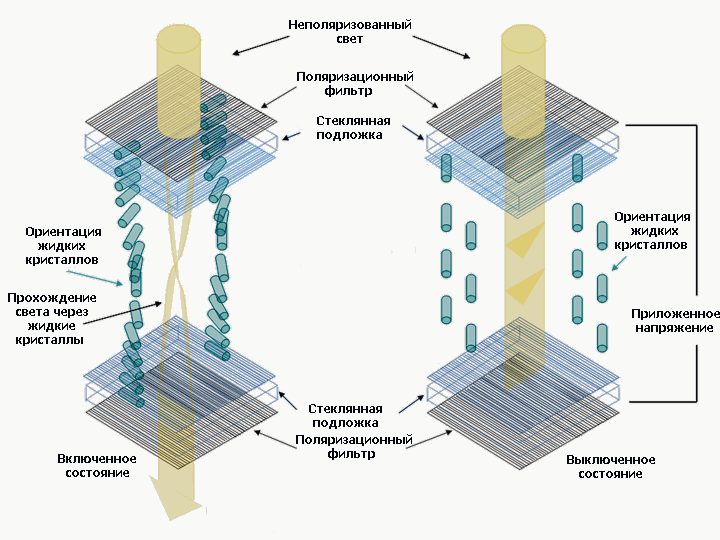

Принцип работы любого жидкокристаллического экрана основан на свойстве жидких кристаллов изменять (поворачивать) плоскость поляризации проходящего через них света пропорционально приложенному к ним напряжению. Если на пути поляризованного света, прошедшего через жидкие кристаллы, поставить поляризационный светофильтр (поляризатор), то, изменяя величину приложенного к жидким кристаллам напряжения, можно управлять количеством света, пропускаемого поляризационным светофильтром. Если угол между плоскостями поляризации прошедшего сквозь жидкие кристаллы света и светофильтра составляет 0 градусов, то свет будет проходить сквозь поляризатор без потерь (максимальная прозрачность), если 90 градусов, то светофильтр будет пропускать минимальное количество света (минимальная прозрачность). Рассмотрим более подробно все достоинства жидкокристаллических мониторов:

  • экономичность

  • отсутствие электромагнитного излучения

  • отсутствие мерцания

  • легкость и удобство

  • большая видимость экрана

  • повышенная четкость изображения и цвета

Главные характеристики ЖК-мониторов:

  • Разрешение — то есть размеры горизонтальной и вертикальной направленности;

  • Размер точки — расстояние от одного пикселя до другого;

  • Соотношение сторон экрана — ширины к высоте;

  • Яркость — количество света, которой передается через дисплей;

  • Видимая диагональ — размер панели;

  • Контрастность — соотношение яркости самой светлой и самой темной точек;

  • Время отклика — минимальный промежуток времени, за который пиксель способен изменить свою яркость.

Дисплей на жидких кристаллах применяется для вывода графической информации на компьютерных мониторах, а также во многих других электронных устройствах. Само изображение формируется при помощи отдельных элементов, посредством системы развертки.

На сегодняшний день  жидкокристаллические мониторы — это основное, стремительно развивающееся направление в технологии мониторов. Энергопотребление ЖК-мониторов зависит от модели, настроек и выводимого изображения. Приобретая мониторы компании «Сенсорные технологии», вы можете быть уверены в их безопасности, надежности и длительным сроком службы.

Ход работы

В отдельном документе произведите сравнительный анализ современных мониторов. Выявите плюсы и минусы каждого монитора. Сделайте вывод какой монитор подходит для: дома, работы в офисе, развлечений, работа с дизайном, универсальный. Поясните почему вы сделали такой вывод.

модель монитора

Samsung S24F354FHI

LG UltraGear 27GL650F-B

Samsung C24RG50FQI

AOC e970Swn/01

Acer EB222Qb

характеристики











диагональ экрана











технология матрицы











Технология динамического обновления экрана











плотность пикселей











частота обновления экрана











поддерживаемые видеоразъемы











изогнутый экран











радиус изогнутости











время отклика пикселя











контрастность











яркость











размер VESA











Цена







Контрольные вопросы

  1. На какие характеристики монитора нужно обращать в первую очередь? Почему?

  2. Как работает функция монитора «защита зрения»?

  3. Чем отличается технологии матриц: IPS, TN, VA, PLS?

  4. На что влияет плотность пикселей?

  5. Что такое время отклика монитора?
