Практическая работа №7

Тема: Архитектура системной платы. Внутренние интерфейсы системной платы.

Цель работы: закрепить навыки по определению архитектуры системной платы

Приобретаемые умения и навыки: научиться определять и идентифицировать компоненты системной платы

Норма времени: 2 часа.

Оборудование: Компьютер с установленным программным обеспечением и подключенный к Internet

Теоретическая часть

Системная, или материнская (motherboard – MB), плата – это важнейшая часть компьютера, содержащая основные электронные компоненты машины. С помощью материнской платы осуществляется взаимодействие между большинством устройств машины.

Конструктивно системная плата представляет собой печатную плату площадью 100-150 кв. см, на которой размещается большое число различных микросхем, разъемов и других элементов. Существует две основные разновидности конструкции системной платы (СП):

  • на плате жестко закреплены все необходимые для работы микросхемы – сейчас такие платы используются лишь в простейших домашних компьютерах, называемых одноплатными;

  • непосредственно на системной плате размещается лишь минимальное количество микросхем, а все остальные компоненты объединяются при помощи системной шины и конструктивно устанавливаются на дополнительных платах (платах расширения),устанавливаемых в специальные разъемы (слоты), имеющиеся на материнской плате; компьютеры, использующие такую технологию, относятся к вычислительным системам с шинной архитектурой.

Современные профессиональные персональные компьютеры имеют именно шинную архитектуру. На системной плате непосредственно расположены:

  • разъем для подключения микропроцессора;

  • набор системных микросхем (чипсет, chipset), обеспечивающих работу микропроцессора и других узлов машины;

  • микросхема постоянного запоминающего устройства, содержащего программы базовой системы ввода-вывода (basic input-output system — BIOS);

  • микросхема энергонезависимой памяти (питается от автономного, расположенного на MB аккумулятора), по технологии изготовления называемая CMOS;

  • микросхемы кэш-памяти 2-го уровня (если они отсутствуют на плате микропроцессора);

  • разъемы (слоты) для подключения модулей оперативной памяти;

  • наборы микросхем и разъемы для системных, локальных и периферийных интерфейсов;

  • микросхемы мультимедийных устройств и т. д.

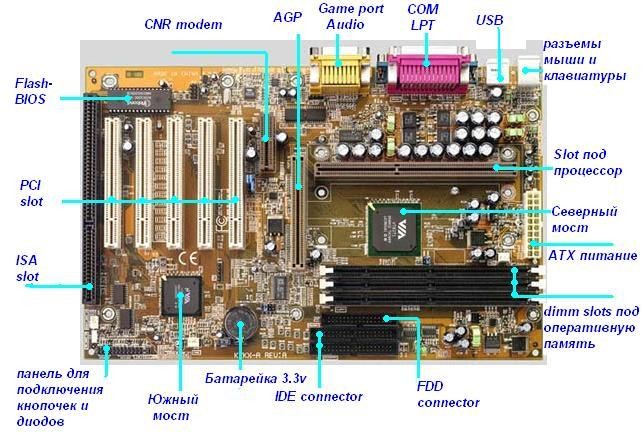

В качестве примера на рисунке 30 показано размещение основных компонентов на мультимедийной системной плате.


Рисунок 31 – основные компоненты системной платы

При выборе системной платы следует учитывать:

Микропроцессор, который может быть установлен на плате;

Типоразмер системной платы (должен быть согласован с возможностями системного блока);

Тактовую частоту, на которой работает системная плата;

Набор основных и вспомогательных микросхем (чипсет), обеспечивающих эффективную работу ПК;

Основную, локальную и периферийные шины, с которыми плата может работать, и количество слотов для них;

Наличие и возможность установки кэш-памяти;

Наличие разъемов для подсоединения микросхем (разъем для процессора, слоты микросхем памяти и т.д.)

Электронные схемы, управляющие различными устройствами компьютера, называются контроллерами.

В настоящее время выпускается большое число различных системных плат, отличающихся конструктивно.

Существуют различные базовые типоразмеры (форм-факторы) плат. Форм-фактор определяет не только внешние размеры системных плат, но и ряд специфических параметров, характеризующих функциональные и эксплуатационные свойства системной платы.

Практическая часть
  1. Программными средствами идентифицируйте системную плату целевого компьютера.

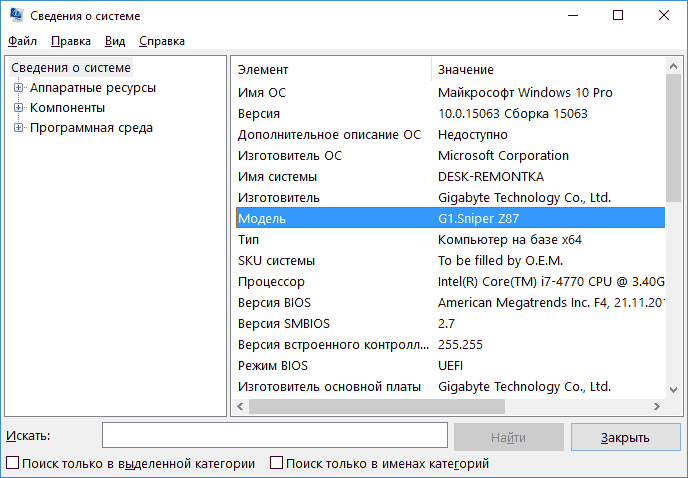

  • Нажмите клавиши Win+R на клавиатуре (где Win — клавиша с эмблемой Windows), введите msinfo32 и нажмите Enter.

  • В открывшемся окне в разделе «Сведения о системе» просмотрите пункты «Изготовитель» (это производитель материнской платы) и «Модель» (соответственно — то, что мы искали).

2. Определите ее основные характеристики. Выделите достоинства и недостатки. На основе этой информации составьте таблицу в отдельном документе с характеристиками вашей материнской платы, также отдельно опишите достоинства и недостатке данной модели.

Общие параметры

Модель


Форм-фактор и размеры

Форм-фактор


Высота


Ширина (мм)


Процессор

Сокет


Чипсет

Чипсет


BIOS


Поддержка SLI/CrossFire


Память

Форм фактор поддерживаемой памяти


Тип поддерживаемой памяти


Количество слотов памяти


Минимальная частота памяти


Максимальная частота памяти (МГц)


Количество каналов памяти


Максимальный объем памяти


Контроллеры накопителей

Тип и количество портов SATA


Количество портов SATA Express


Количество разъемов M.2


Слоты расширения

Количество слотов PCI-E x16


Количество слотов PCI-E x8


Количество слотов PCI-E x4


Количество слотов PCI-E x1


Режимы работы нескольких PCI-E x16 слотов


Версия PCI Express


Задняя панель

Внутренние коннекторы USB на плате


Количество и тип USB на задней панели


Видео выходы


Аудио

Звук


Звуковая схема


Чипсет звукового адаптера


Сеть

Чипсет сетевого адаптера


Скорость сетевого адаптера


Охлаждение

Разъем питания процессорного кулера


4-pin разъемы для системных вентиляторов


3-pin разъемы для системных вентиляторов


Питание

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Количество фаз питания

7

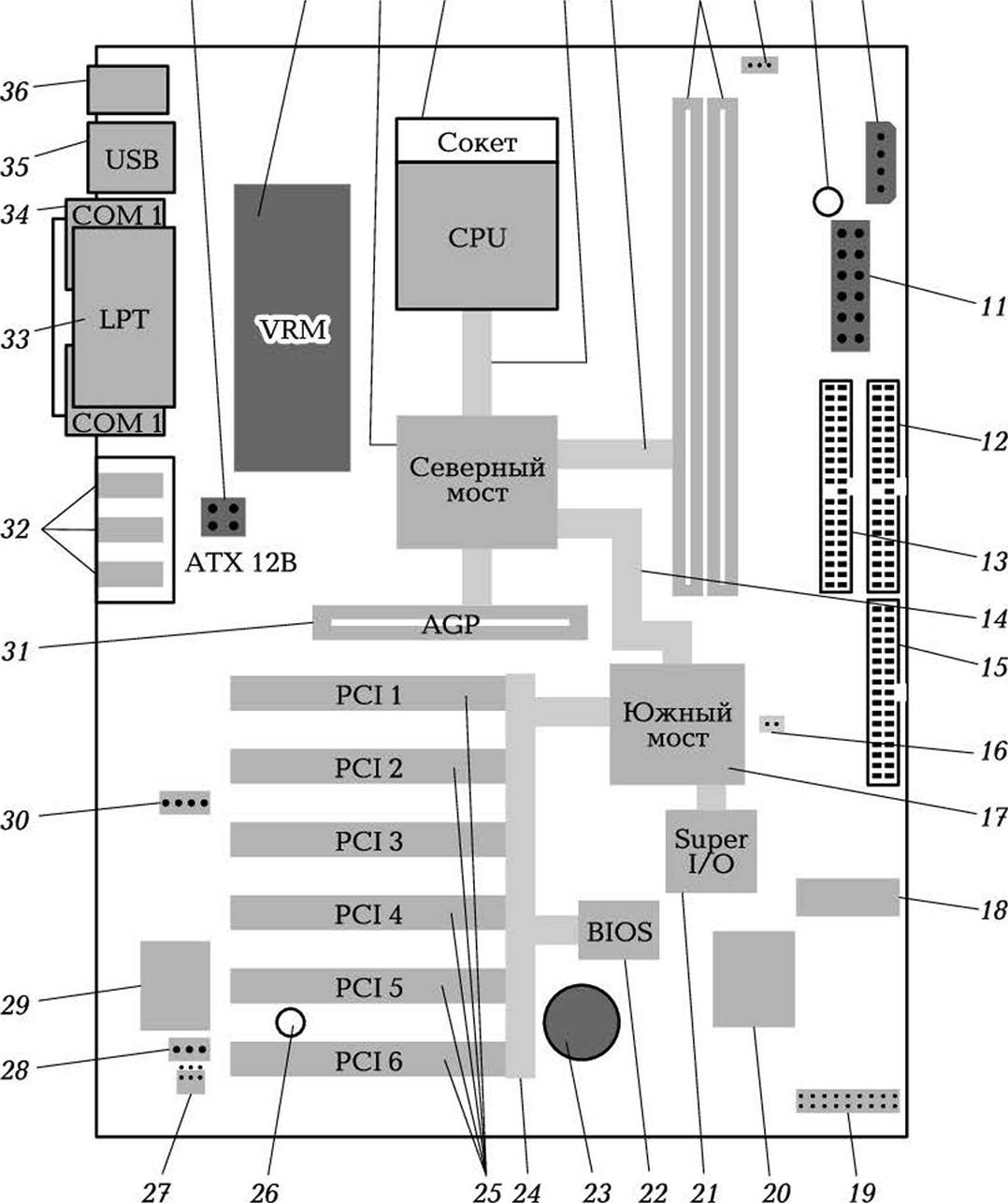

4. Нарисуйте схему системной платы, указав на ней основные элементы и компоненты как показано на образце:


Справка для изучения по страению материнской платы

Контрольные вопросы
  1. Что такое системная плата и зачем она нужна?

  2. Что такое чипсет?

  3. Что такое системная шина?

  4. Назовите основные устройства, расположенные на системной плате.
