Практическая работа №10
Тема: подбор и установка процессора для определенной материнской платы.
Цель работы: подбор процессора для определенной материнской платы
Приобретаемые умения и навыки: научиться подбирать процессор под материнскую плату с разными типами сокета
Норма времени: 2 часа.
Оборудование: компьютер с установленным программным обеспечением и подключенный к Internet
Теоретическая часть Очень часто приходится сталкиваться с ситуацией, когда пользователи покупают разные навороченные и дорогие
железки в надежде, что все сразу полетит и забегает, а вот процессору не уделяют должного внимания, после чего тот тормозит всю систему, ибо просто не может обеспечить всей необходимой производительности всем остальным работающим подсистемам и комплектующим. Посему знание основных параметров необходимо в первую очередь для того, чтобы оценить реально возможную вычислительную производительность будущей системы. Получается, что ориентируясь в характеристиках процессора, мы сможем максимально полно раскрыть потенциал всех компонентов Вашего компьютерного собрата.
Собственно, вот с чем предстоит определиться при выборе процессора:
Тех. процесс производства;
Маркировка и архитектура;
Платформа CPU или тип разъема (cокет);
Тактовая частота процессора;
Количество ядер;
Многопоточность;
Кэш-память;
Энергопотребление и охлаждение;
Фирменные прибамбасы технологии.
Тех. процесс
Очень часто про этот параметр просто забывают, однако от него, бывает, зависит производительность. В зависимости от разрешающей способности этого оборудования формируется определенный тип технологического процесса производства. Чаще всего он указывается в нанометрах: 130 нм, 90 нм, 45 нм и т.п. На что влияет техпроцесс и почему он важен при выборе CPU?
Все очень просто, чем меньше цифра, тем меньше размеры структур, которые помещаются на подложку. Все это приводит к пониженному энергопотреблению процессорных ядер, их большей вычислительной мощности, а также к снижению общей стоимости ЦП.
Маркировка и архитектура
Все производимые процессоры обладают специальной маркировкой, которая указывает на их принадлежность к определенному семейству (архитектуре) и основные характеристики.
Архитектурам практически всегда присваивается код-name, т.е. кодовые имена, которые позволяют уже только по названию определить, в каком году была выпущена та или иная архитектура и какие характеристики заложены в моделях этой линейки.
Платформа или тип разъема процессора
Процессор устанавливается в специальный раздел на материнской плате – гнездо или, как его называют, Socket (сокет). Условно можно сказать, что это срок жизни Вашей платформы или потенциал возможного развития на будущее. Номер сокета, т.е. его модель (например, Socket 775) должен совпадать с номером сокета на мат. плате, иначе установить процессор на неё не получится.
Сокет процессора и сокет материнской платы должны совпадать, иначе просто ничего работать не будет!
Впрочем, не всё всегда так критично, ибо, например, у AMD более гибкая политика в отношении этого вопроса. Компания даёт возможность провести безболезненный для кошелька апгрейд путем поддержки совместимости новых платформ со старыми. У каждого производителя имеются свои типы сокетов. Основными из новых и условно-новых, скажем, для Intel считаются LGA 2011, LGA 1155, LGA 775 и LGA 1156, причем два последние уже практически «канули в лету». У AMD самыми ходовыми являются разъемы AM3, Socket AM3+ и Socket FM1.
Самый простой способ отличить процессор Intel от AMD – это посмотреть на них и запомнить, что изделия от AMD всегда имеют на задней поверхности множество штырьков-контактов, с помощью которых они и вставляются в разъем материнской платы. Intel же с некоторых пор, в свою очередь, использует другое решение – контактные ножки находятся внутри разъема самой материнской платы.
Вывод. Какой процессор выбрать исходя из этого? Сокет процессора и материнской платы должны совпадать или быть обратно совместимы.
Тактовая частота процессора
Самый известный параметр оценки производительности процессора – это количество производимых операций/вычислений в единицу времени (измеряется в Гц). Например, если говорится, что процессор имеет тактовую частоту равную 3,4 ГГц, то это значит, что он за одну секунду производит обработку 3 миллиардов 400 миллионов тактов (интервал выполнения операции).
Процессоры Intel и AMD имеют разные частоты, однако в целом «камни» (процессоры) нередко показывают одинаковую производительность. Многие считают, что только тактовая частота однозначно характеризует мощность процессора, и, значит, чем она выше, тем быстрее компьютер и всё тут. Однако это не совсем так. Важную роль играют все составляющие, например, такой параметр, как скорость работы оперативной памяти, разрядность шины передачи данных и прочее. В идеале все компоненты компьютера должны работать, так сказать, «в унисон».
Вывод. Тактовая частота - важный параметр производительности, однако далеко не единственный, поэтому не стоит гнаться только за ним.
Энергопотребление и охлаждение
Развитие производственных мощностей процессоров не могло не отразиться на их энергопотреблении, которое существенно возросло. Если раньше можно было спокойно обойтись «комплектным» вентилятором, то теперь для отвода тепла необходимы специальные системы охлаждения.
Для оценки же тепловыделения была введена величина TDP, которая показывает, на отвод какого количества тепла должна быть рассчитана система охлаждения, при использовании ее с определенной моделью CPU. В настоящий момент, эпоху развития портативных устройств (планшетов, нетбуков и т.п.) параметр энергопотребления, за счет тех.процесса и тп, удалось существенно снизить. Так, например, TDP процессоров мобильных решений компьютеров составляет всего 40 Вт.
Вывод. Какой процессор выбрать исходя из этого? Если Вы сторонник всяких ноутбуков и подобных портативных устройств, то на TDP и всякие там вентиляторы не стоит обращать особого внимания - там и так всё за Вас уже рассчитано и установлено. Если же Вы хотите собрать высокопроизводительную настольную систему, то нужно брать серьезную систему охлаждения.
Ход работы
По модели материнской платы определить её сокет процессора и на основе данного сокета подобрать 5 процессоров которые будут совместимы с данной материнской платой. Материнские платы представлены разных фирм, производителей и разных годов выпуска.
Заполните таблицу процессоров для каждой материнской платы, указав основные характеристики процессора.
!!! Для поиска совместимости материнской платы с процессором подойдет официальной сайт производителя материнской платы или авторитетные технические сайты.
Intel
Gigabyte GA-G41M-Combo rev. 2.0
№ | Сокет | Модель процессора | Количество ядер | Тактовая Частота процессора | TDP |
1 | | | | | |
2 | | | | | |
3 | | | | | |
4 | | | | | |
5 | | | | | |

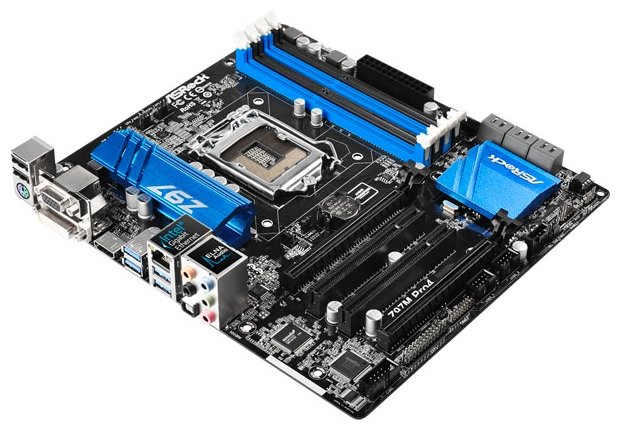

ASRock Z97M Pro4
№ | Сокет | Модель процессора | Количество ядер | Тактовая Частота процессора | TDP |
1 | | | | | |
2 | | | | | |
3 | | | | | |
4 | | | | | |
5 | | | | | |

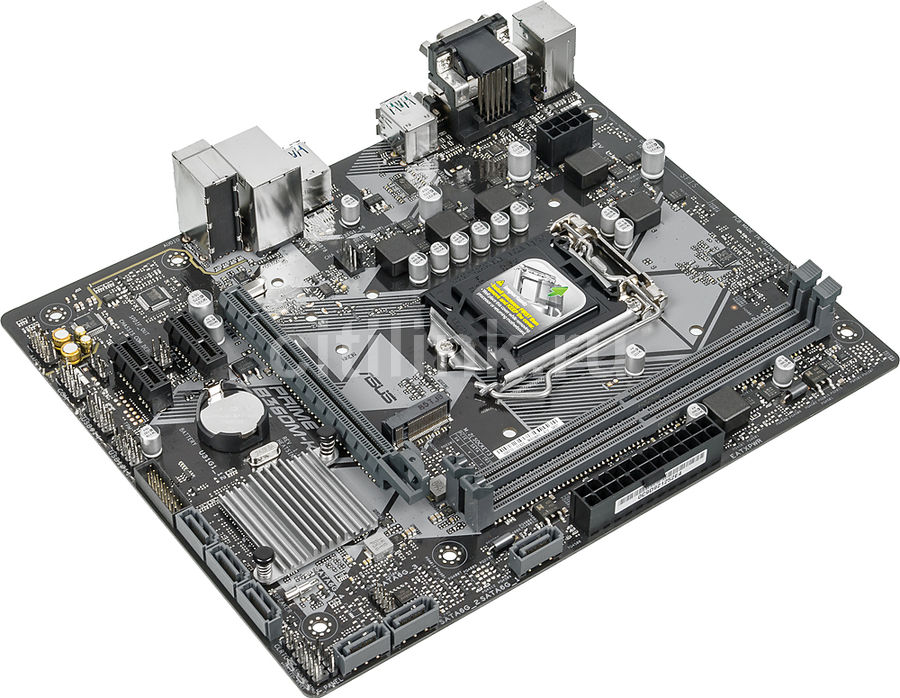

ASUS PRIME B360M-K
№ | Сокет | Модель процессора | Количество ядер | Тактовая Частота процессора | TDP |
1 | | | | | |
2 | | | | | |
3 | | | | | |
4 | | | | | |
5 | | | | | |
AMD
ASRock B450M STEEL LEGEND
№ | Сокет | Модель процессора | Количество ядер | Тактовая Частота процессора | TDP |
1 | | | | | |
2 | | | | | |
3 | | | | | |
4 | | | | | |
5 | | | | | |
ASUS M5A78L-M LX3
№ | Сокет | Модель процессора | Количество ядер | Тактовая Частота процессора | TDP |
1 | | | | | |
2 | | | | | |
3 | | | | | |
4 | | | | | |
5 | | | | | |

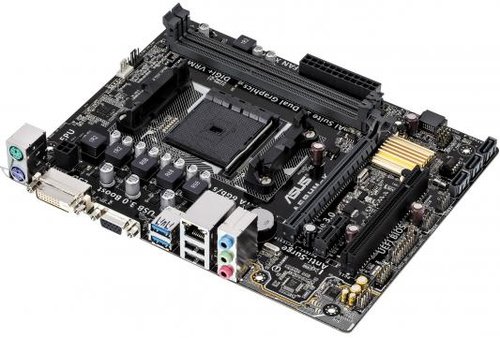

ASUS A68HM-K
№ | Сокет | Модель процессора | Количество ядер | Тактовая Частота процессора | TDP |
1 | | | | | |
2 | | | | | |
3 | | | | | |
4 | | | | | |
5 | | | | | |
Контрольные вопросы
Какие сокеты имеет компания Intel. Какие сокеты использовались в последние три года?
За что отвечает сокет на материнской плате?
Как можно отличить процессор Intel от AMD. Назовите три способа.
