Чертежи в системе прямоугольных проекций. Построение чертежа

Проецирование

Учитель ИЗО

МБОУ СОШ №34 г.Бийск

Грудачева Марина Сергеевна

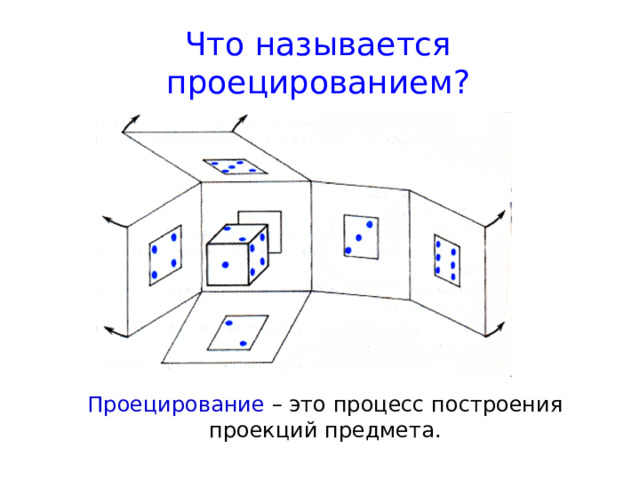

Что называется проецированием?

Проецирование – это процесс построения проекций предмета.

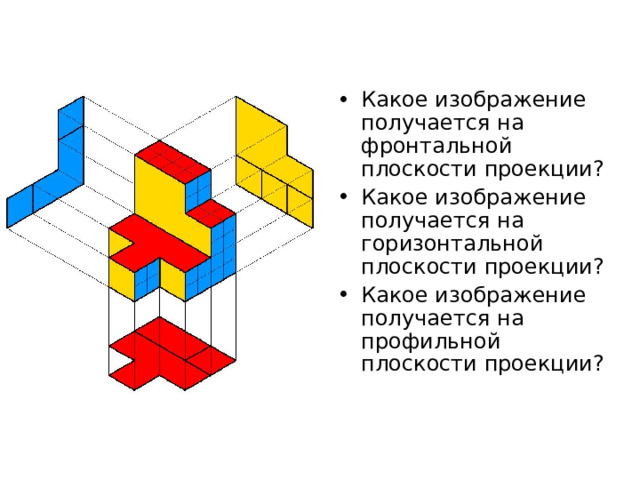

• Какое изображение получается на фронтальной плоскости проекции?
• Какое изображение получается на горизонтальной плоскости проекции?
• Какое изображение получается на профильной плоскости проекции?

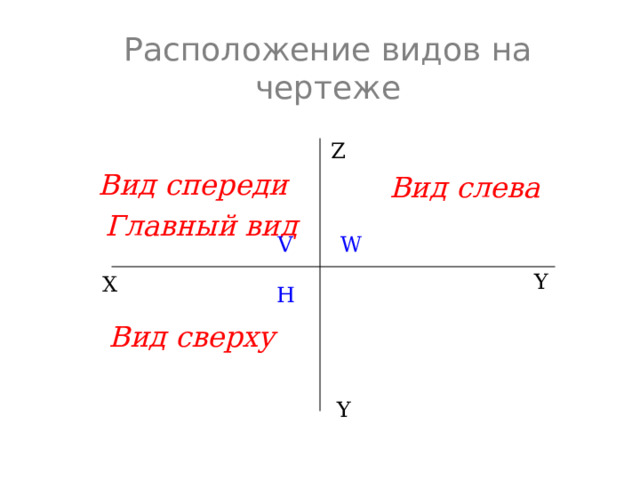

Расположение видов на чертеже

Z

Вид спереди

Вид слева

Главный вид

V

W

Y

X

H

Вид сверху

Y

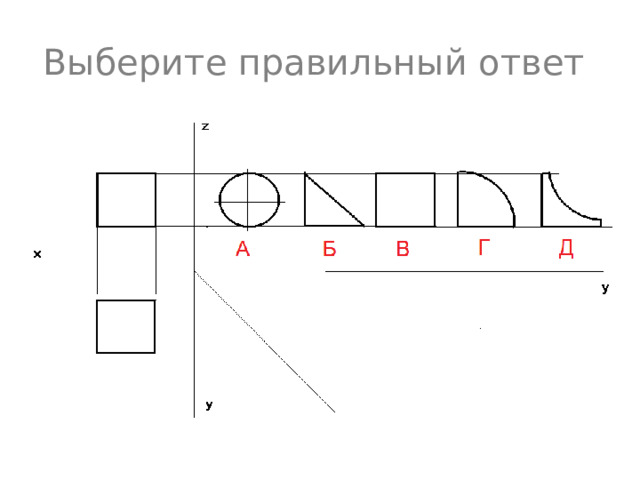

Выберите правильный ответ

Ответ: Б, В, Г.

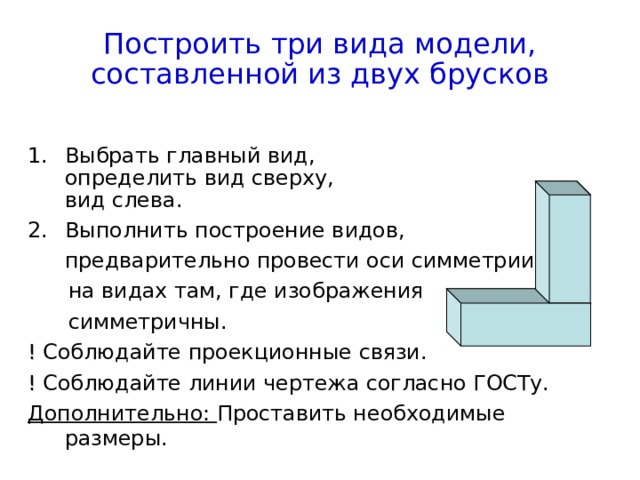

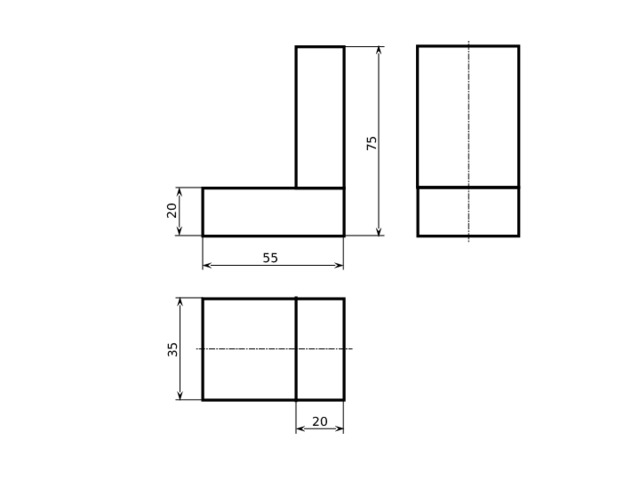

Построить три вида модели, составленной из двух брусков

• Выбрать главный вид,

определить вид сверху,

вид слева.

• Выполнить построение видов,

предварительно провести оси симметрии

на видах там, где изображения

симметричны.

! Соблюдайте проекционные связи.

! Соблюдайте линии чертежа согласно ГОСТу.

Дополнительно: Проставить необходимые размеры.

20

35

75

55

20

Ответ: да

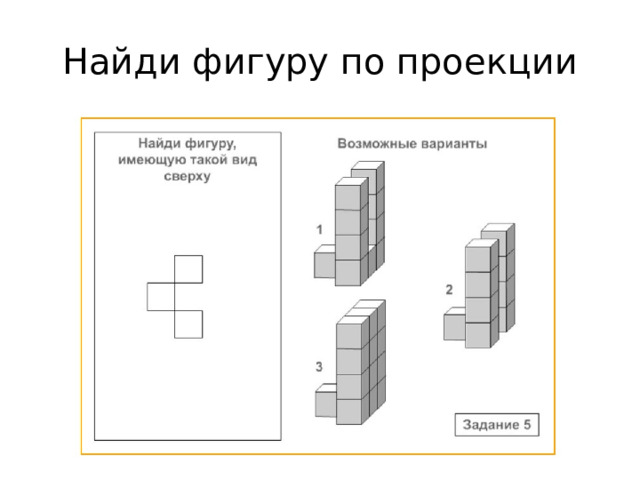

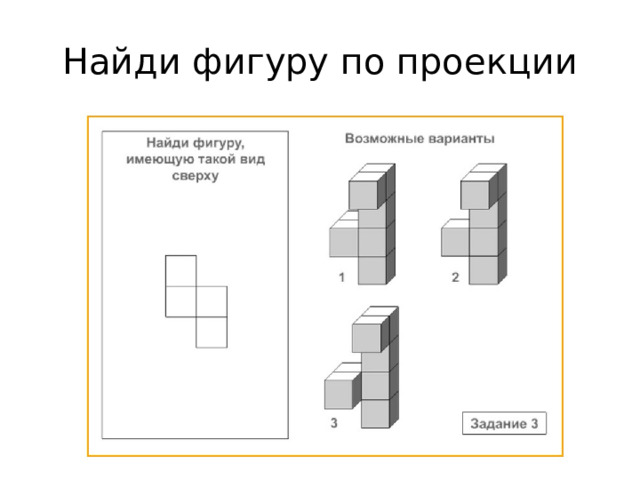

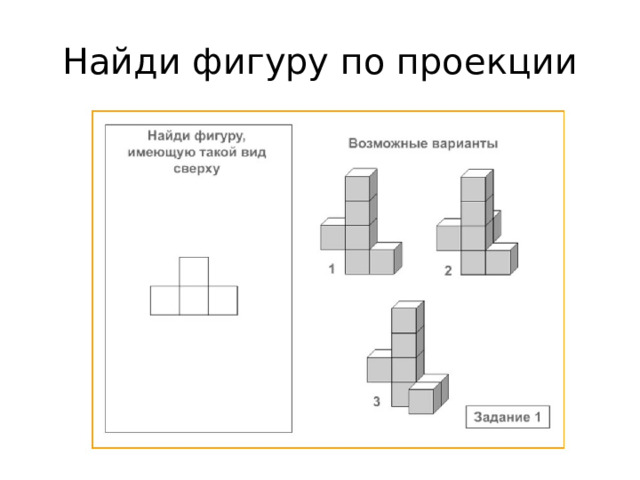

Найди фигуру по проекции

Ответ: 2

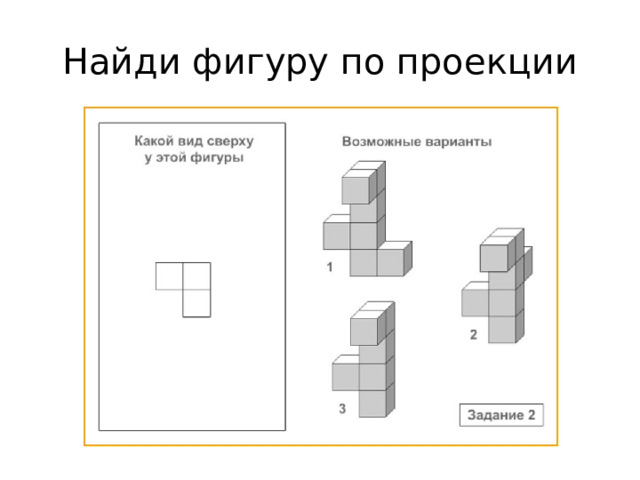

Найди фигуру по проекции

Ответ: 3

Найди фигуру по проекции

Ответ: 1

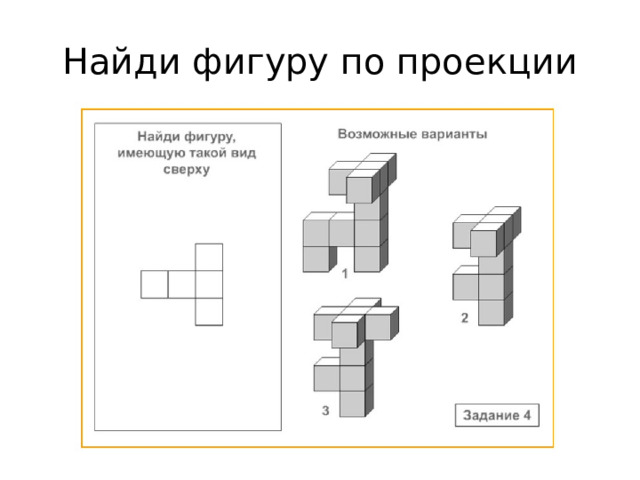

Найди фигуру по проекции

Ответ: 1

Найди фигуру по проекции

Ответ: 2

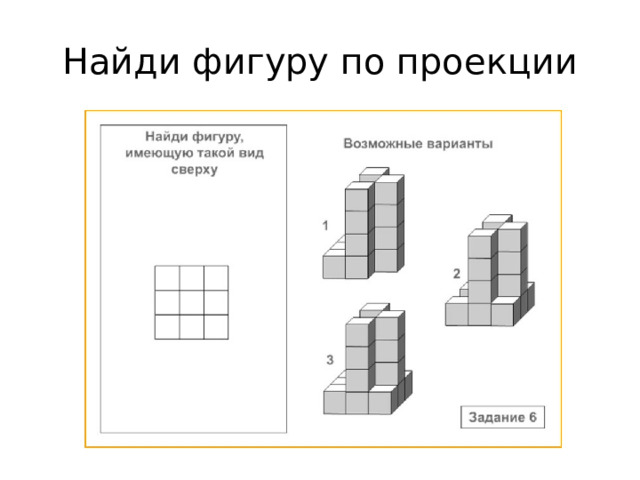

Найди фигуру по проекции

Ответ: 3

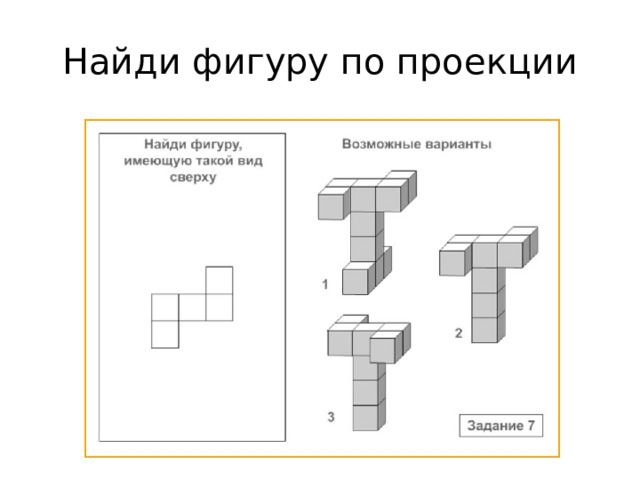

Найди фигуру по проекции

Ответ: 2

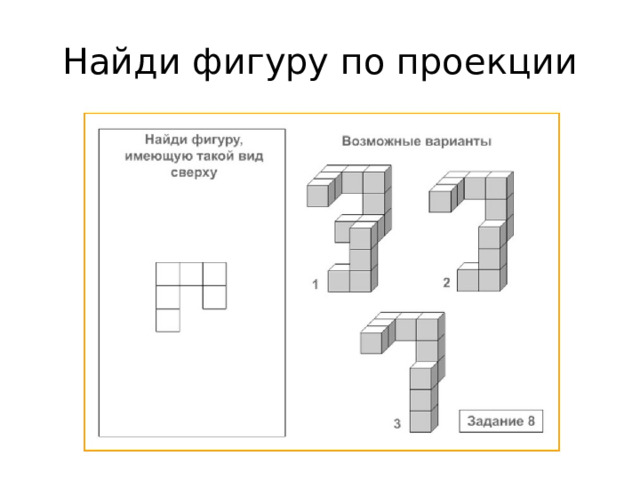

Найди фигуру по проекции

Ответ: 3

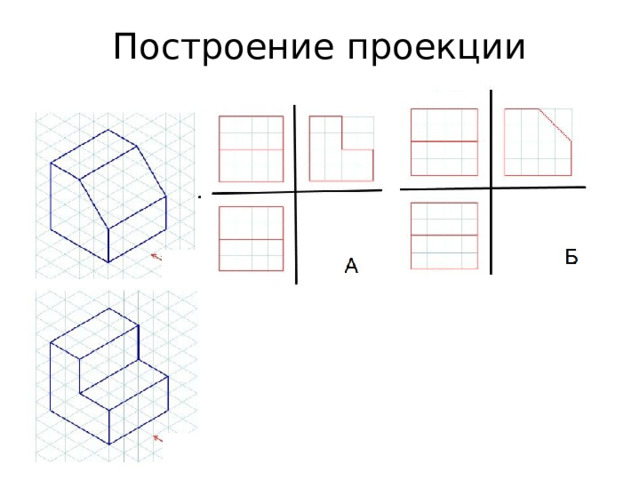

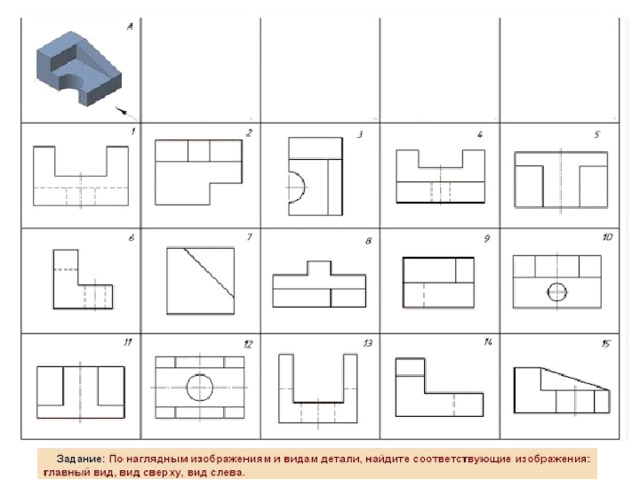

Построение проекции

Ответ: А-9,3,15; Б-8,2,14; В-4,10,6; Г-11,5,7; Д-1,12,13.

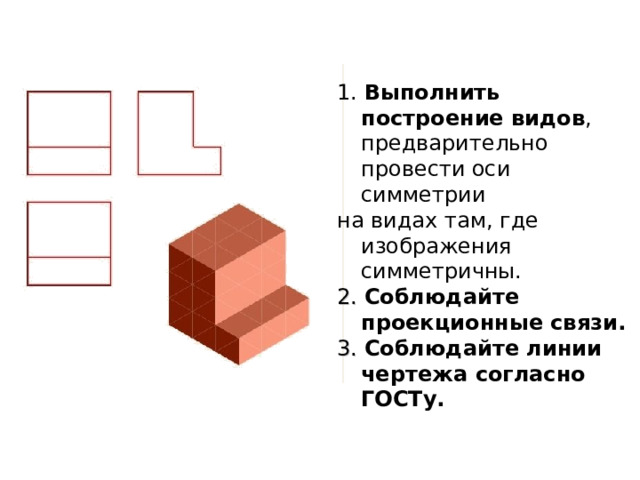

1. Выполнить построение видов , предварительно провести оси симметрии

на видах там, где изображения симметричны.

2. Соблюдайте проекционные связи.

3. Соблюдайте линии чертежа согласно ГОСТу.

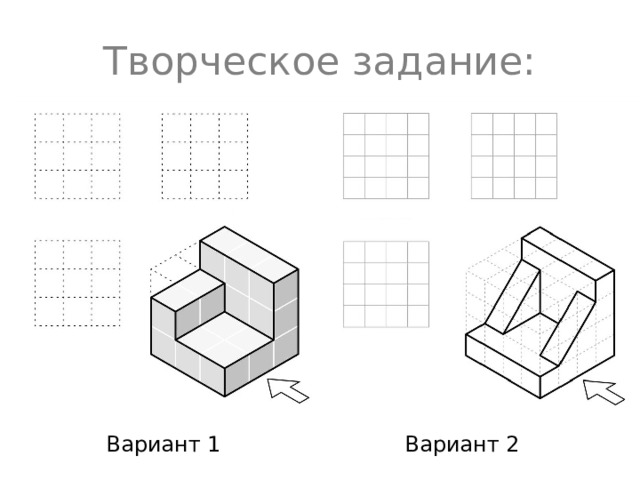

Творческое задание:

Вариант 1

Вариант 2

• Принести на урок: тетрадь, чертежные инструменты ( циркуль , карандаши В и НВ, линейку, угольник)

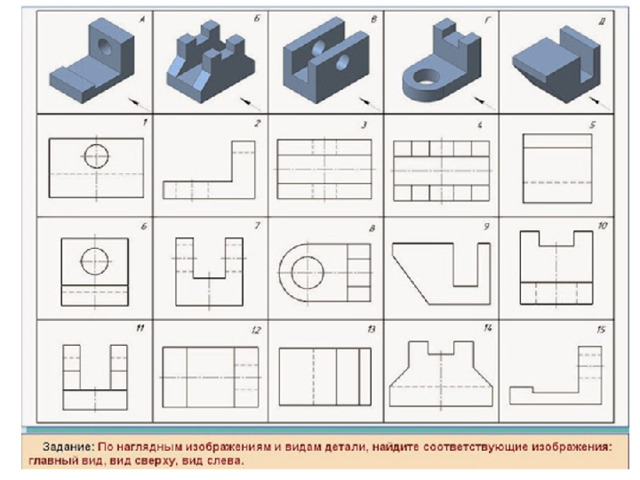

Ответ: А-15,12,6; Б-14,4,11; В-1,3,7; Г-2,8,10; Д-9,13,5.

Рефлексия

Ответ: 2
