Чертежи в системе прямоугольных проекций

Проецирование. Чертежи в системе прямоугольных проекций

Задание на внимательность

Ответ: В

Проекция – изображение предмета на плоскости, полученное с помощью проецирующих лучей

Проекция - своеобразная тень предмета

Найдите тень дл я каждого объекта

Ответ: А-2, Б-1, В-4, Г-3

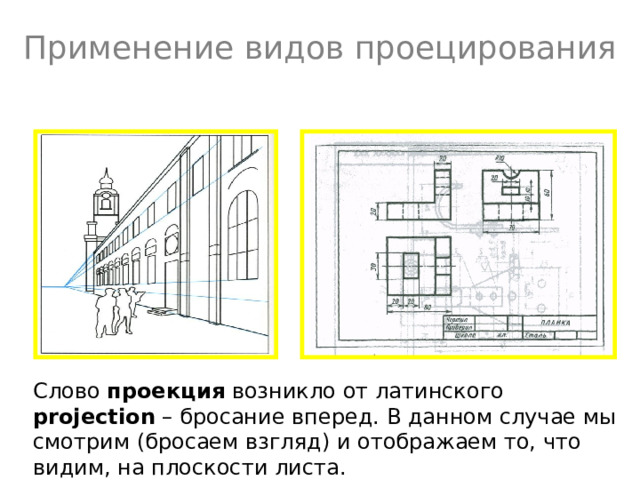

Применение видов проецирования

Слово проекция возникло от латинского projection – бросание вперед. В данном случае мы смотрим (бросаем взгляд) и отображаем то, что видим, на плоскости листа.

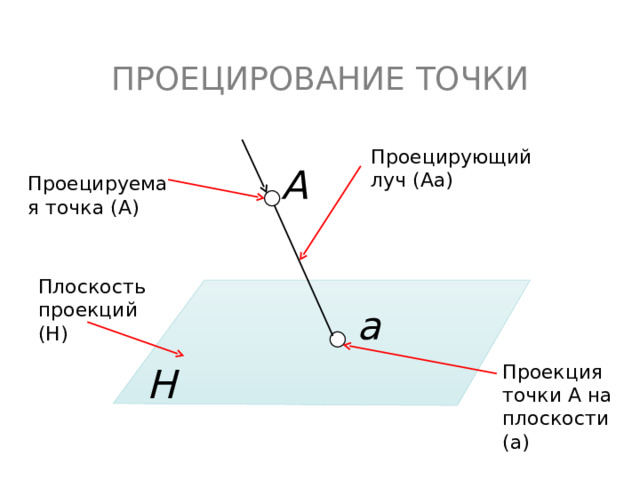

ПРОЕЦИРОВАНИЕ ТОЧКИ

Проецирующий луч (Аа)

А

Проецируемая точка (А)

Плоскость проекций ( H )

а

Проекция точки А на плоскости (а)

H

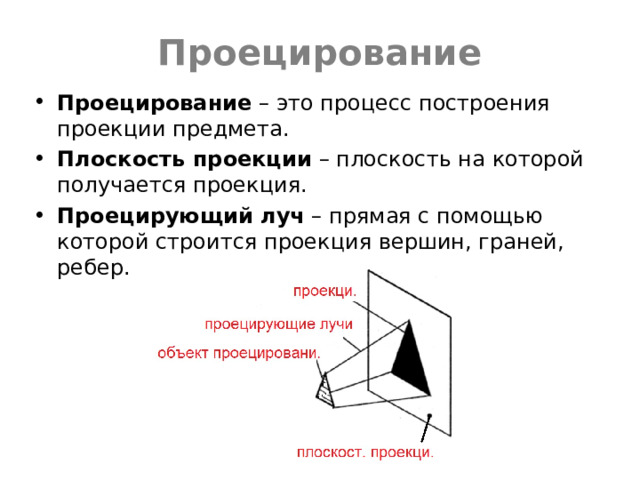

Проецирование

• Проецирование – это процесс построения проекции предмета.
• Плоскость проекции – плоскость на которой получается проекция.
• Проецирующий луч – прямая с помощью которой строится проекция вершин, граней, ребер.

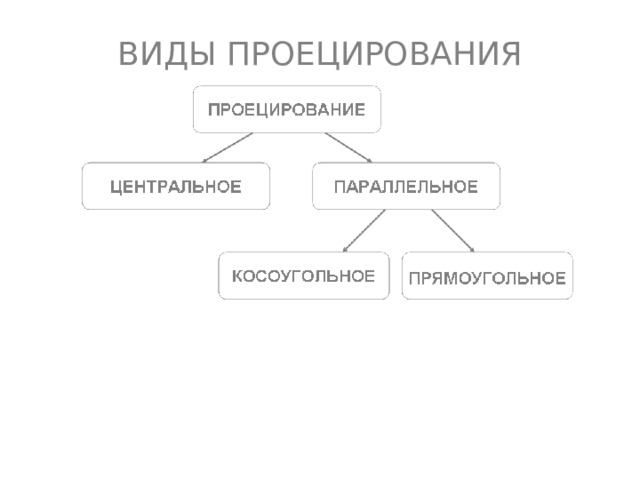

ВИДЫ ПРОЕЦИРОВАНИЯ

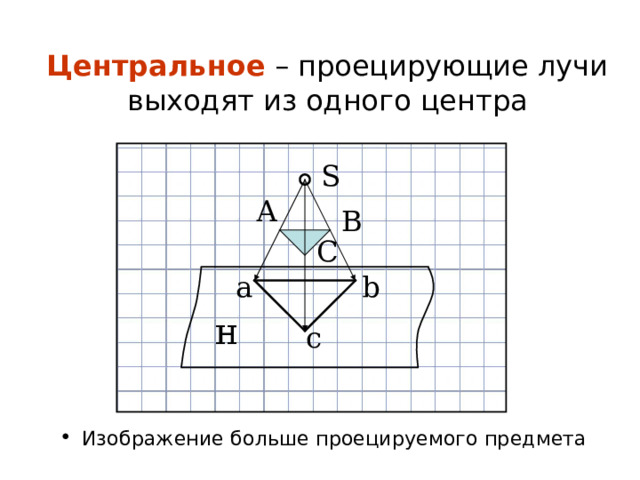

Центральное – проецирующие лучи выходят из одного центра

S

А

В

С

b

a

н

c

• Изображение больше проецируемого предмета

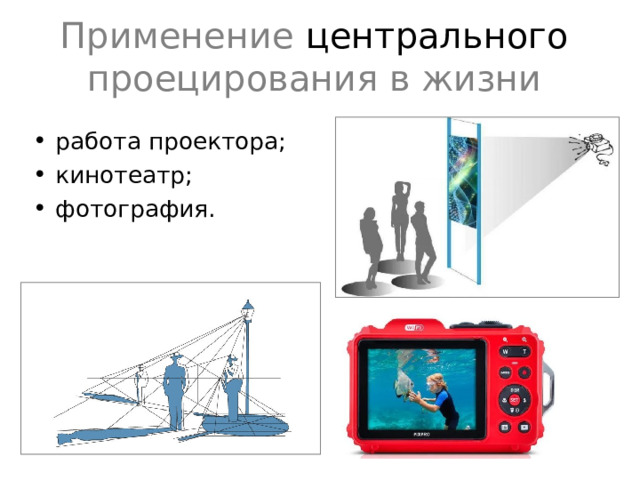

Применение центрального проецирования в жизни

• работа проектора;
• кинотеатр;
• фотография.

Проецирование – это процесс построения изображения предмета на плоскости. Получившиеся при этом изображение называют проекцией предмета .

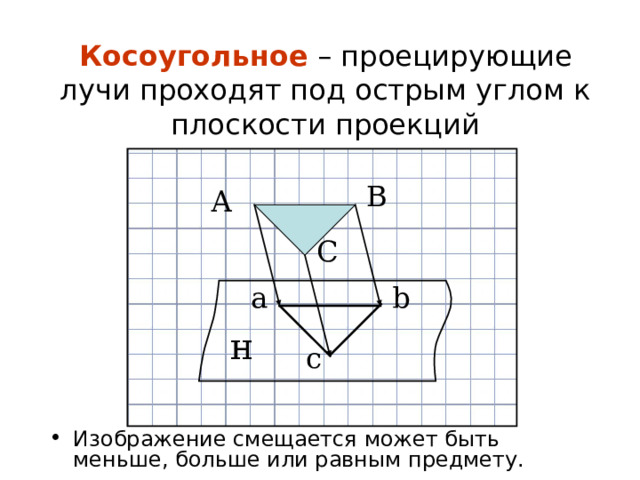

Косоугольное – проецирующие лучи проходят под острым углом к плоскости проекций

В

А

С

b

a

н

c

• Изображение смещается может быть меньше, больше или равным предмету.

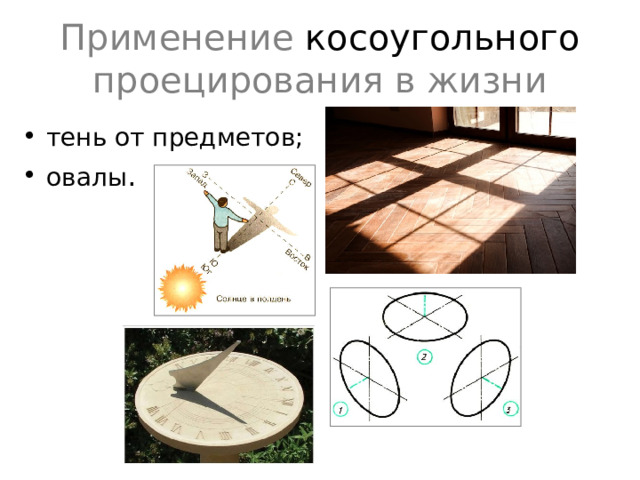

Применение косоугольного проецирования в жизни

• тень от предметов;
• овалы .

Проецирование – это процесс построения изображения предмета на плоскости. Получившиеся при этом изображение называют проекцией предмета .

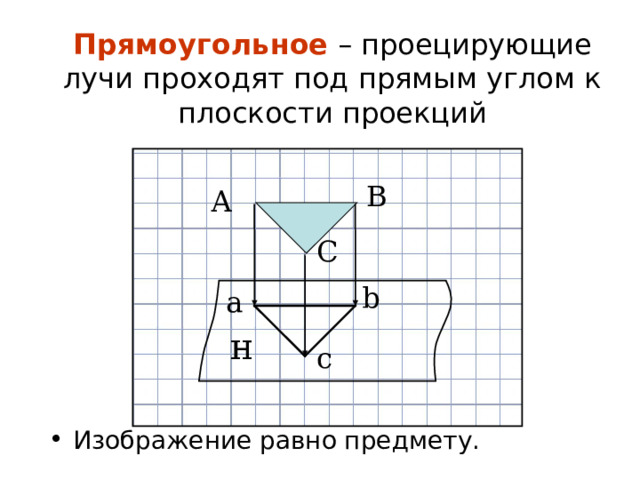

Прямоугольное – проецирующие лучи проходят под прямым углом к плоскости проекций

В

А

С

b

a

н

c

• Изображение равно предмету.

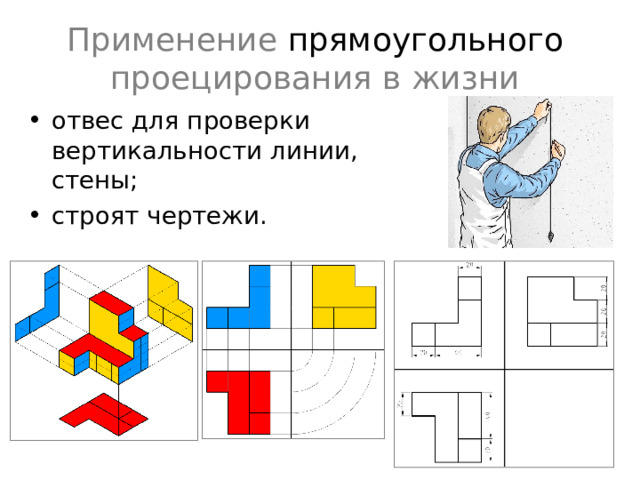

Применение прямоугольного проецирования в жизни

• отвес для проверки вертикальности линии, стены;
• строят чертежи.

Проецирование – это процесс построения изображения предмета на плоскости. Получившиеся при этом изображение называют проекцией предмета .

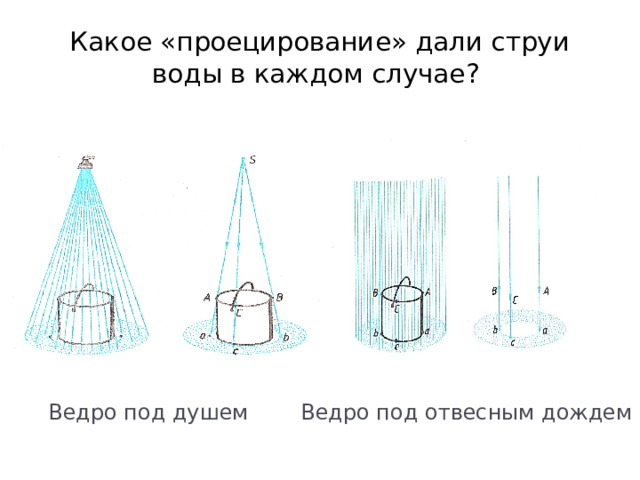

Какое «проецирование» дали струи воды в каждом случае ?

Ведро под душем

Ведро под отвесным дождем

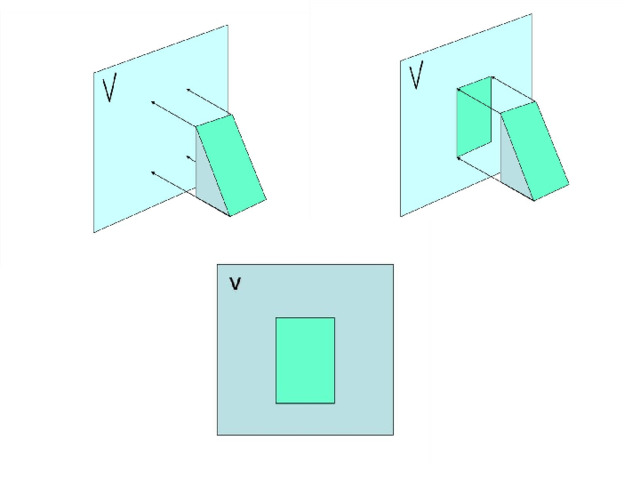

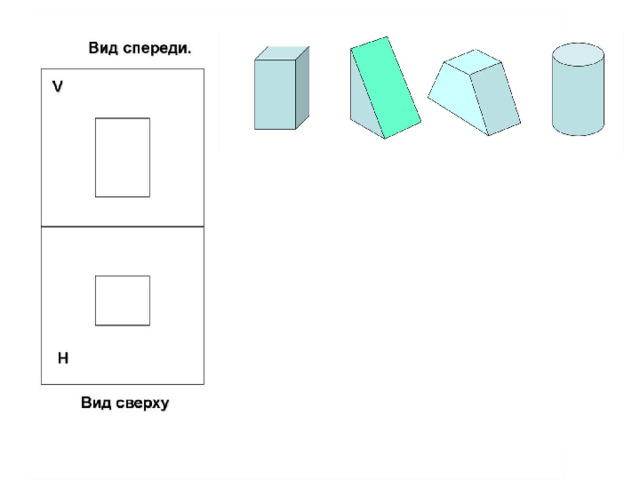

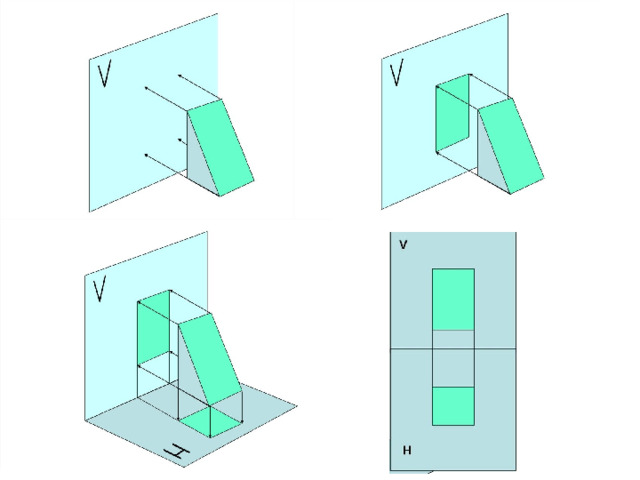

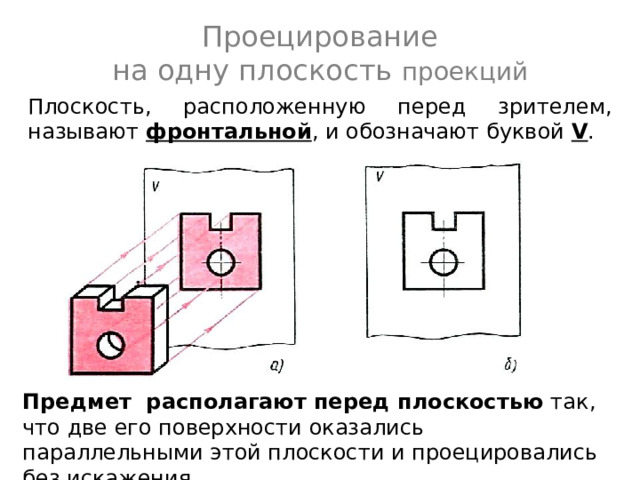

Проецирование на одну плоскость проекций

Плоскость, расположенную перед зрителем, называют фронтальной , и обозначают буквой V .

Предмет располагают перед плоскостью так, что две его поверхности оказались параллельными этой плоскости и проецировались без искажения.

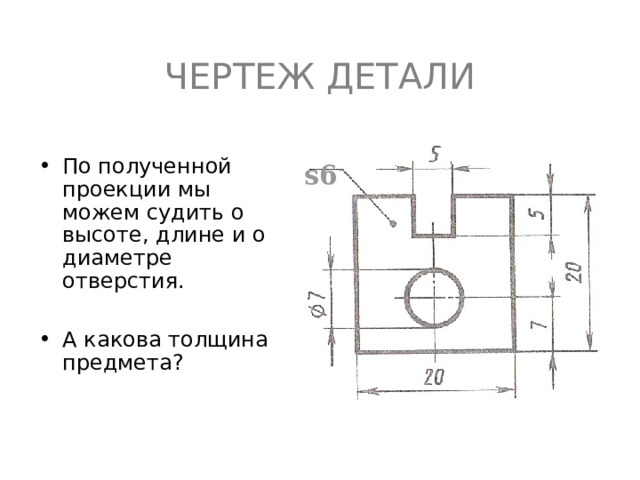

ЧЕРТЕЖ ДЕТАЛИ

• По полученной проекции мы можем судить о высоте, длине и о диаметре отверстия.
• А какова толщина предмета ?

s6

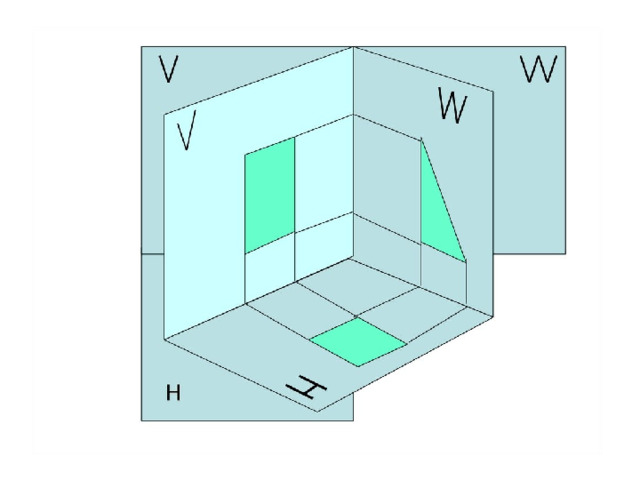

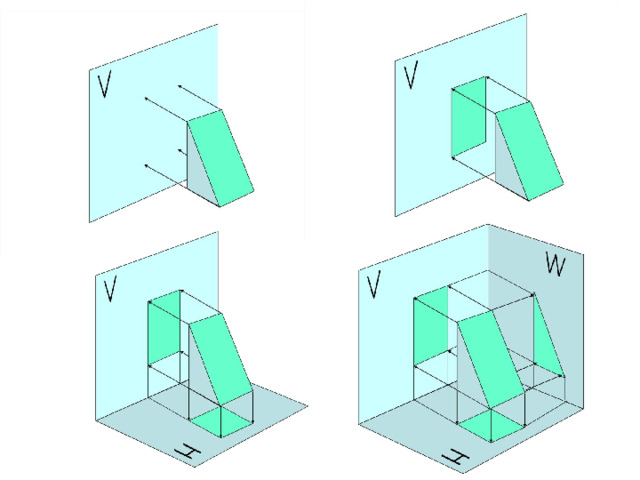

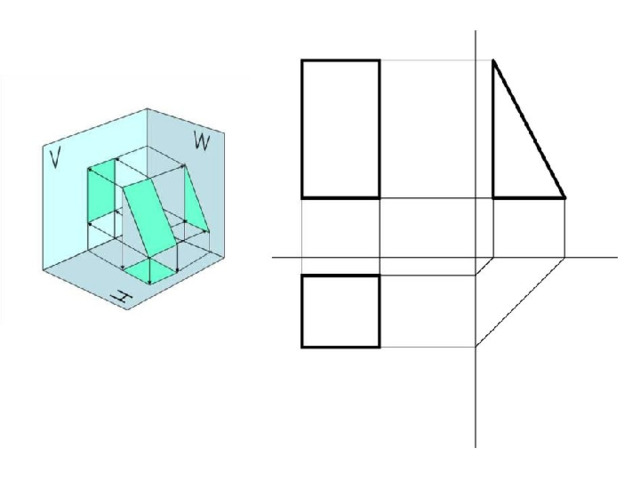

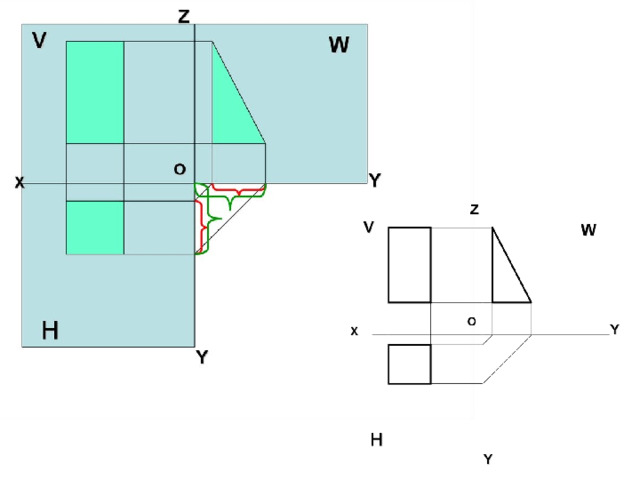

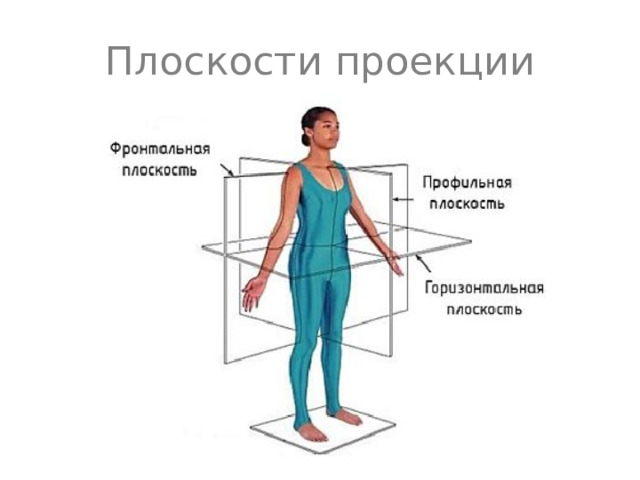

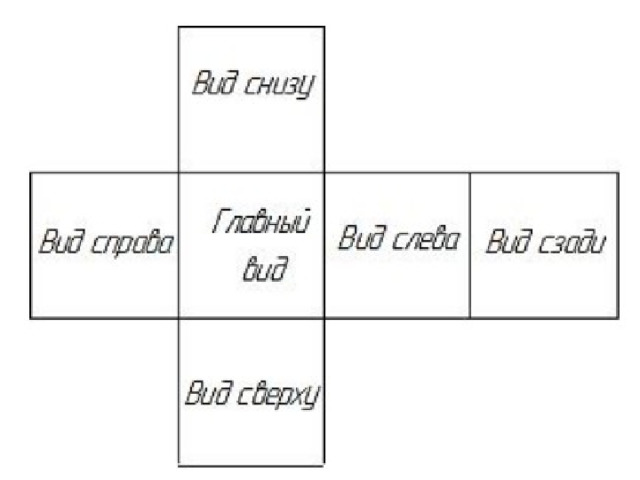

Плоскости проекции

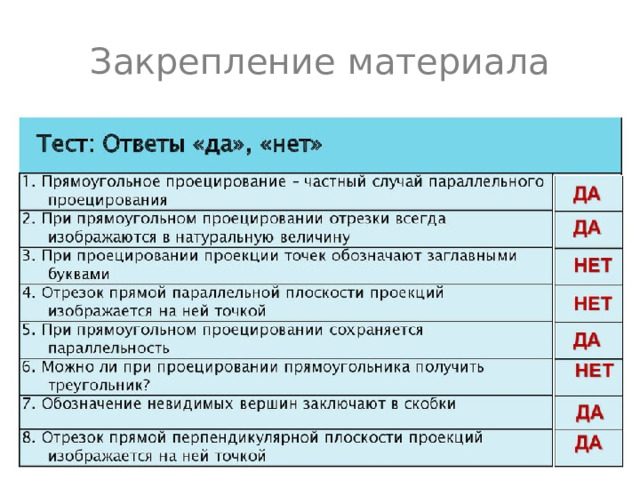

Закрепление материала

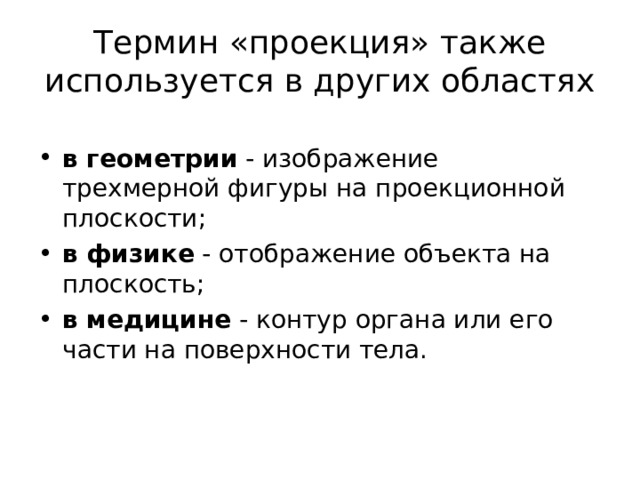

Термин «проекция» также используется в других областях

• в геометрии - изображение трехмерной фигуры на проекционной плоскости;
• в физике - отображение объекта на плоскость;
• в медицине - контур органа или его части на поверхности тела.

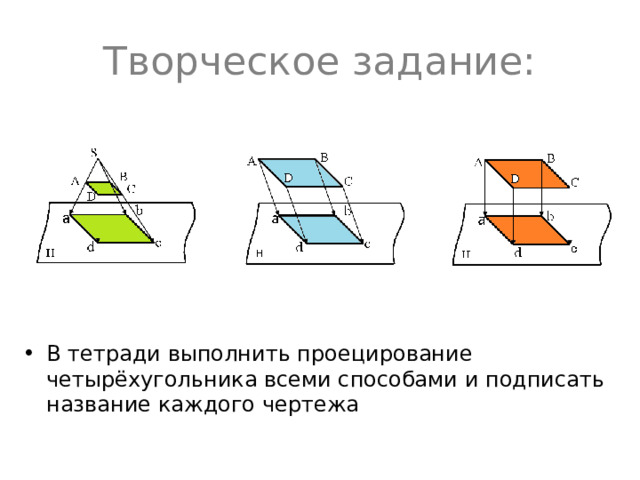

Творческое задание:

• В тетради выполнить проецирование четырёхугольника всеми способами и подписать название каждого чертежа

Физкультминутка для глаз

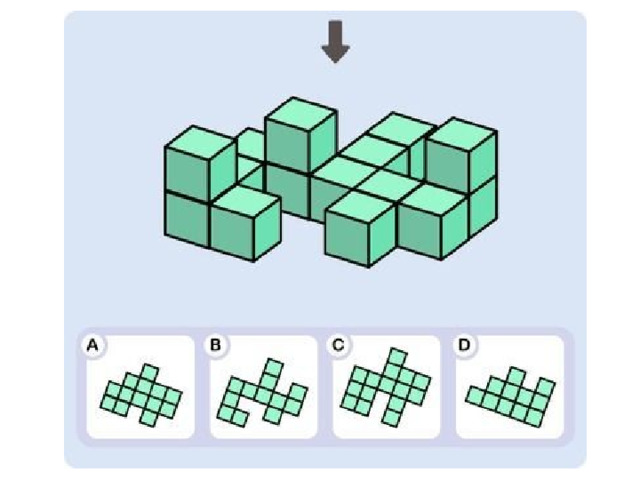

Ответ: В

Ответ: В

Ответ: В

• Принести на урок: тетрадь, чертежные инструменты ( циркуль , карандаши В и НВ, линейку, угольник)

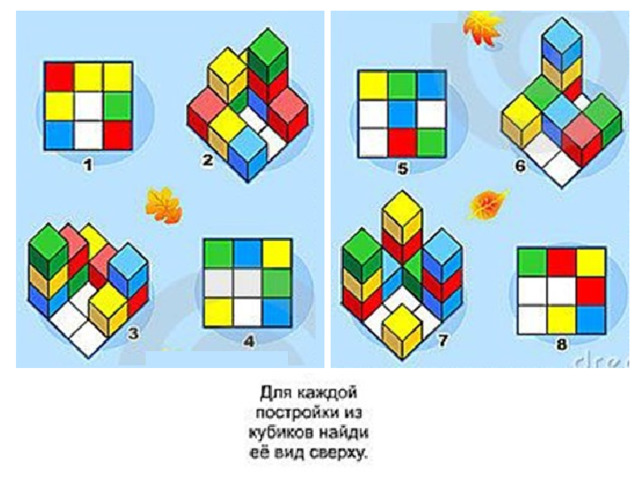

Ответ: 2-1, 3-8, 6-5, 7-4

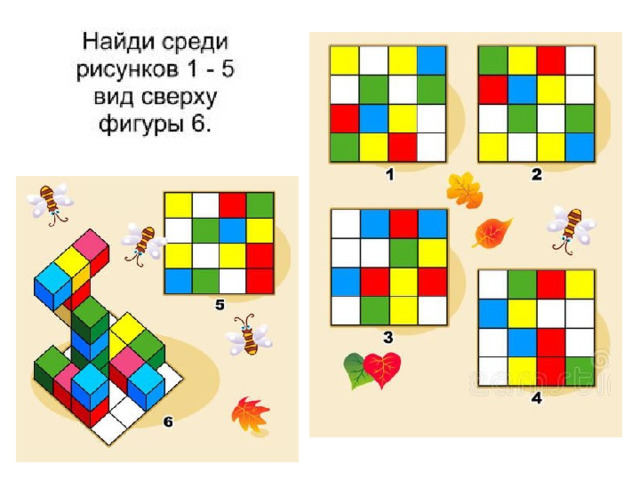

Ответ: 3

Ответ: 1-5, 6-9, 8-3

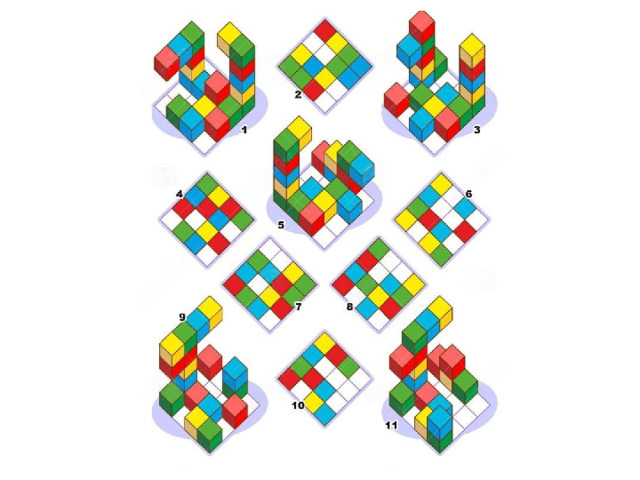

Ответ: 1-7, 3-8, 5-2, 9-6, 10-11.

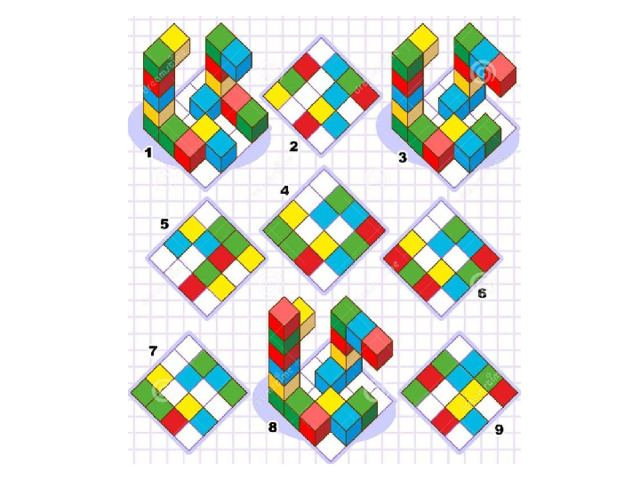

Ответы: 1-7, 3-4, 8-6

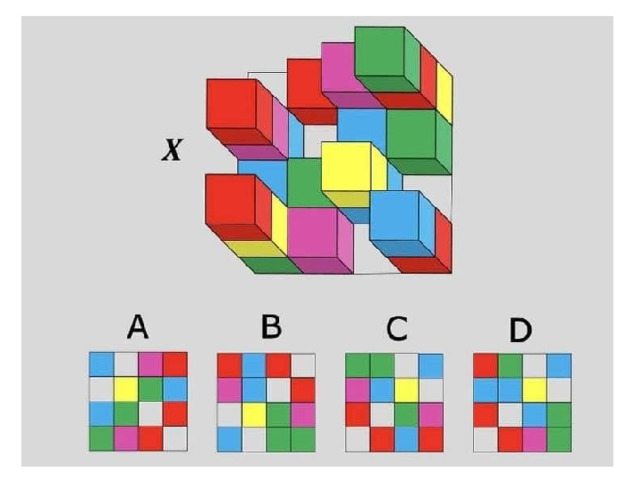

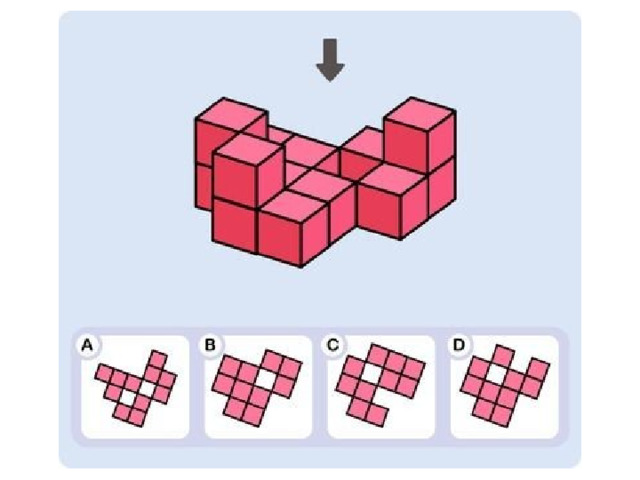

Ответ: В

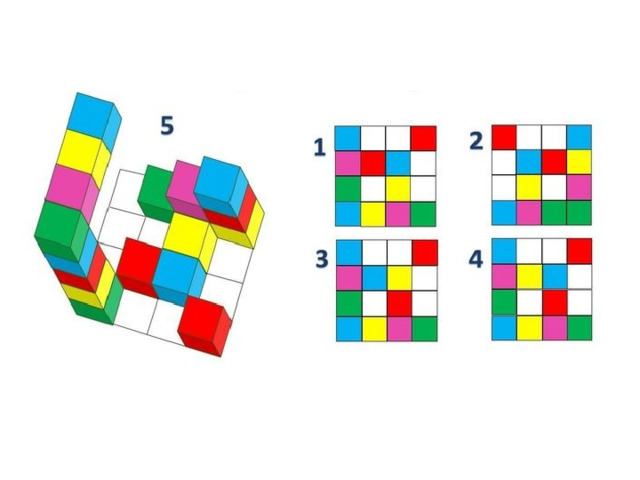

Ответ: 2

Ответ: С

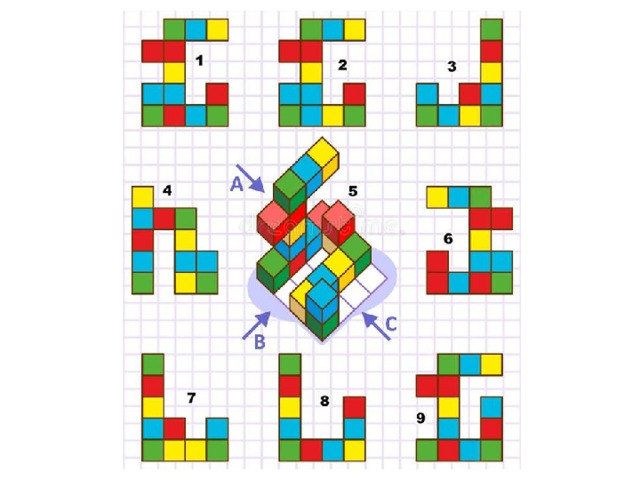

Ответы: А-6, В-7, С-2

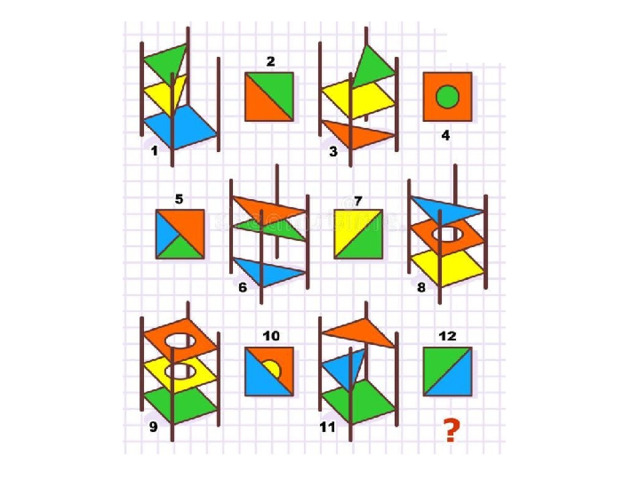

Ответ: 1-12, 3-7, 6-2, 8-10, 9-4

Рефлексия
