Электрическое напряжение

Вольтметр

http://youtube.com/watch?v=x3Xp96mktBY

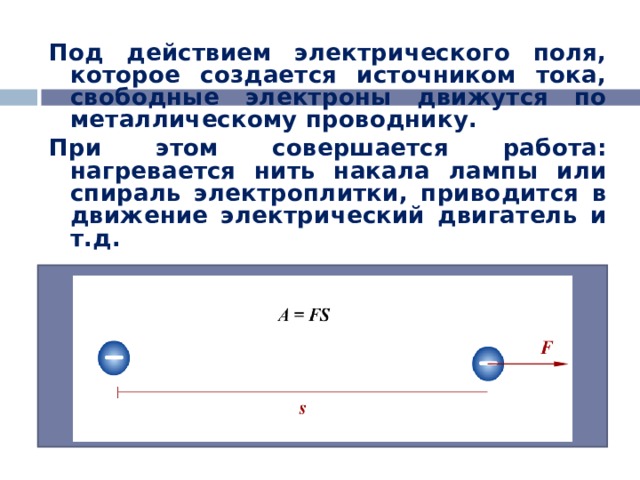

Под действием электрического поля, которое создается источником тока, свободные электроны движутся по металлическому проводнику.

При этом совершается работа: нагревается нить накала лампы или спираль электроплитки, приводится в движение электрический двигатель и т.д.

Работа тока – работа сил электрического поля, создающего электрический ток. Работа тока зависит от силы тока. Но от чего еще может зависеть работа тока ?

Электрическое напряжение

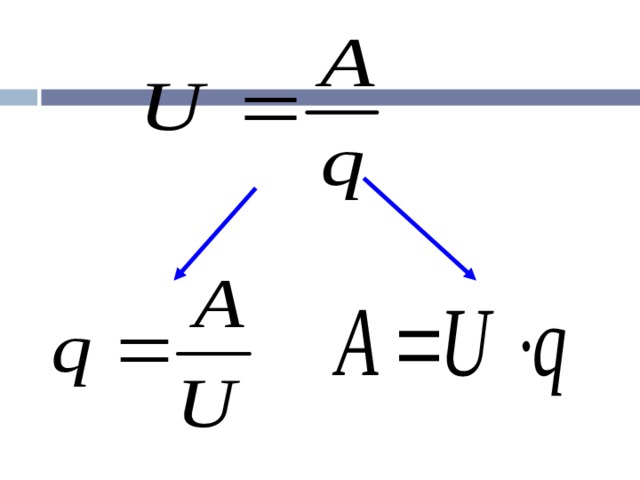

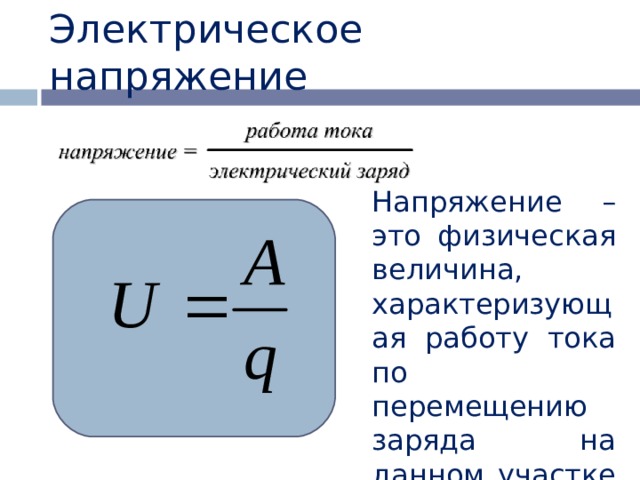

Напряжение – это физическая величина, характеризующая работу тока по перемещению заряда на данном участке цепи

Единицы измерения

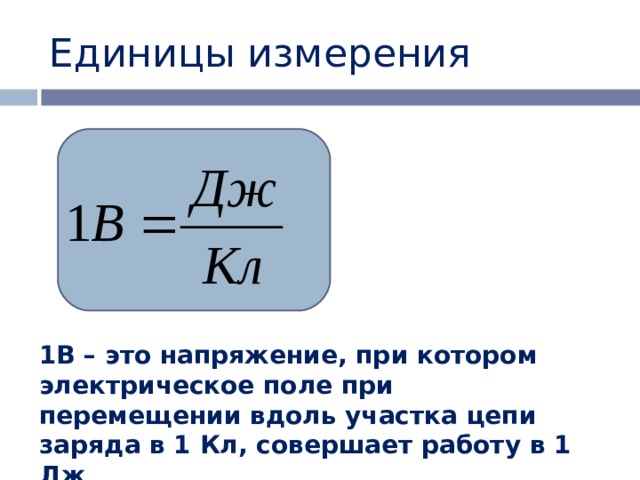

1В – это напряжение, при котором электрическое поле при перемещении вдоль участка цепи заряда в 1 Кл, совершает работу в 1 Дж

Электрическое напряжение

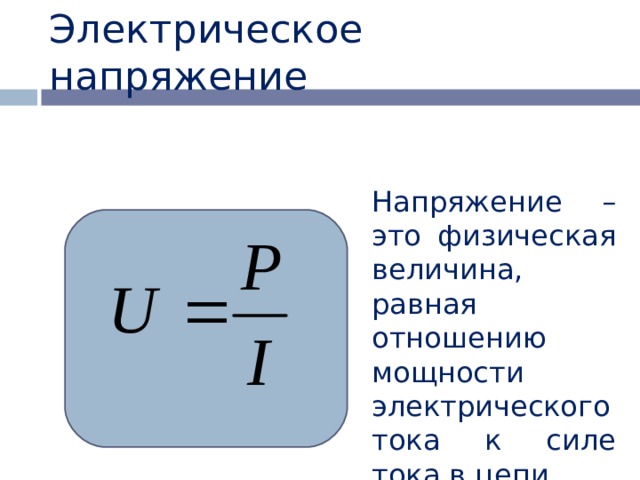

Напряжение – это физическая величина, равная отношению мощности электрического тока к силе тока в цепи

Алессандро Вольта – Итальянский физик и химик. Под влиянием наблюдений Гальвани занялся исследованием электрического тока. Изобрел и построил первый длительно действующий источник тока – вольтов столб. Это устройство проторило дорогу дальнейшему изучению электричества. Автор многих приборов и проекта телеграфа .

Напряжение

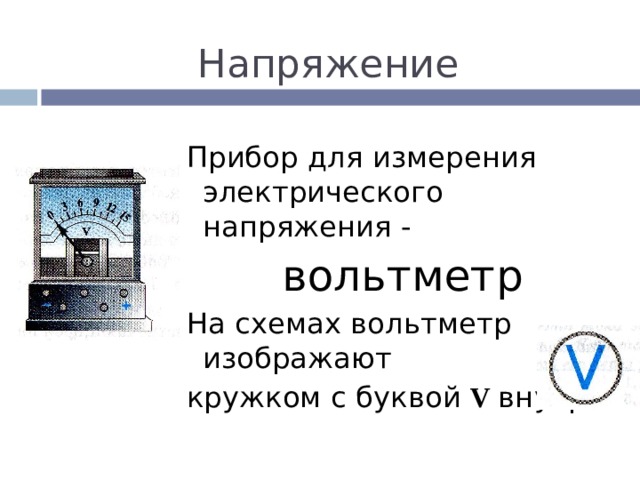

Прибор для измерения электрического напряжения -

вольтметр

На схемах вольтметр изображают

кружком с буквой V внутри.

Измерение напряжения

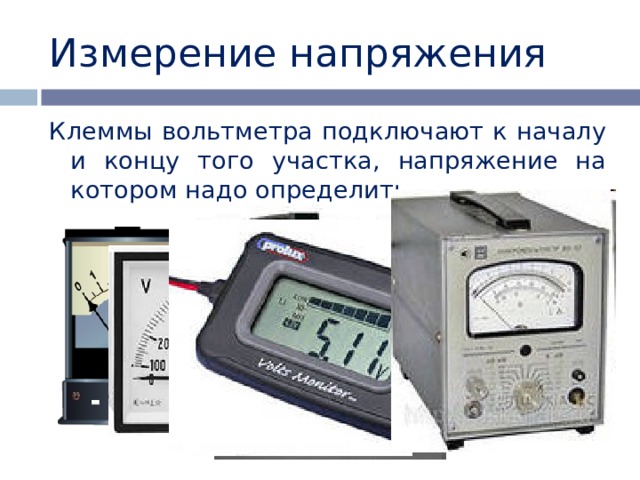

Клеммы вольтметра подключают к началу и концу того участка, напряжение на котором надо определить

Напряжение

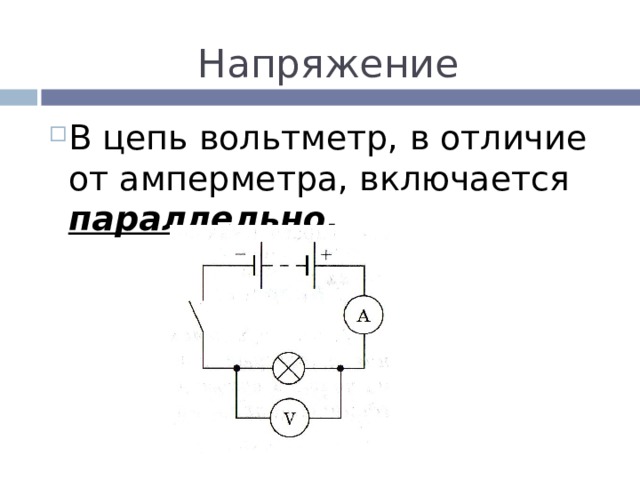

• В цепь вольтметр, в отличие от амперметра, включается параллельно.

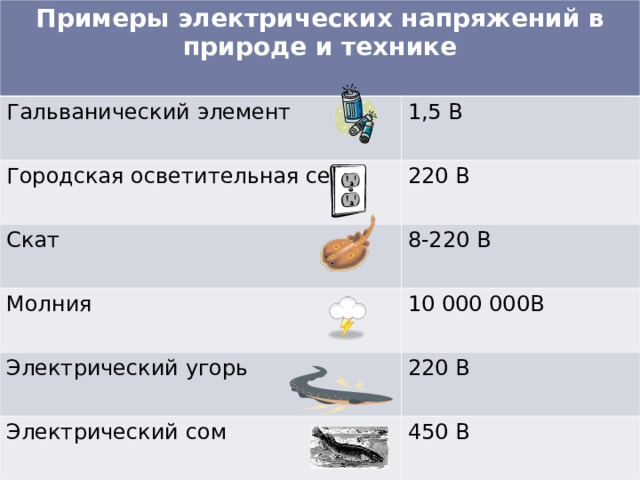

Примеры электрических напряжений в природе и технике

Гальванический элемент

1,5 В

Городская осветительная сеть

220 В

Скат

8-220 В

Молния

Электрический угорь

10 000 000В

220 В

Электрический сом

450 В

Опасное напряжение

• При использовании электрических устройств человек подвергается риску поражения электрическим током.
• Человеческое тело- проводник с различным сопротивлением.
• При мокрой коже опасными могут стать даже 24В.

Закрепление материала

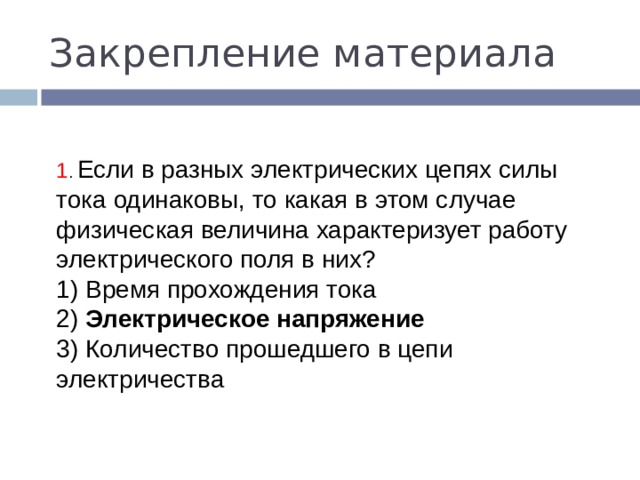

1 . Если в разных электрических цепях силы тока одинаковы, то какая в этом случае физическая величина характеризует ра­боту электрического поля в них?

1) Время прохождения тока 2) Электрическое напряжение 3) Количество прошедшего в цепи электричества

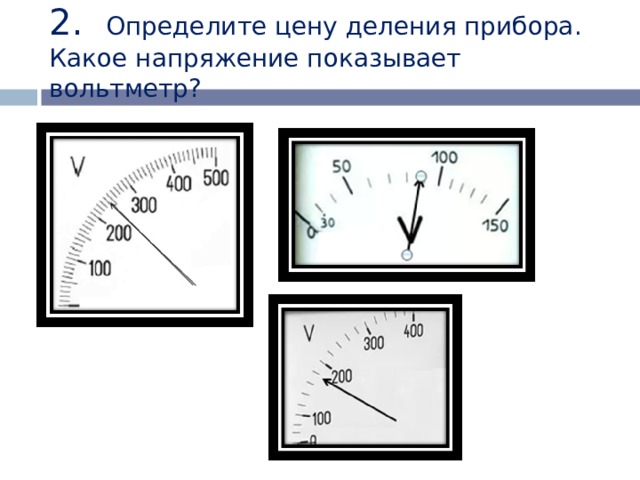

2. Определите цену деления прибора. Какое напряжение показывает вольтметр?

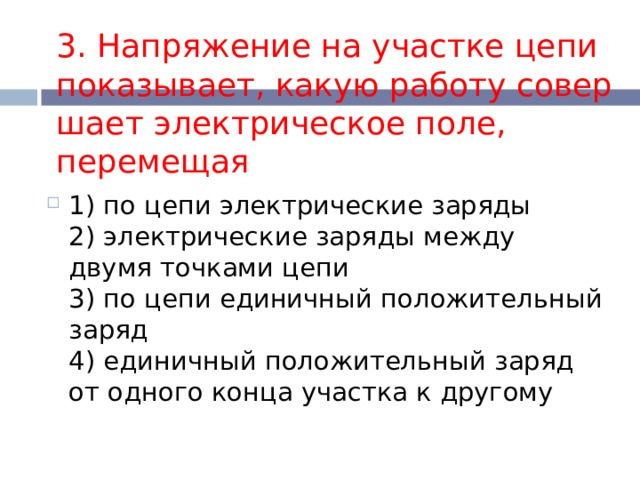

3. Напряжение на участке цепи показывает, какую работу совер­шает электрическое поле, перемещая

• 1) по цепи электрические заряды 2) электрические заряды между двумя точками цепи 3) по цепи единичный положительный заряд 4) единичный положительный заряд от одного конца участка к другому

U1 в 2,5 раза) " width="640"

Решение задач

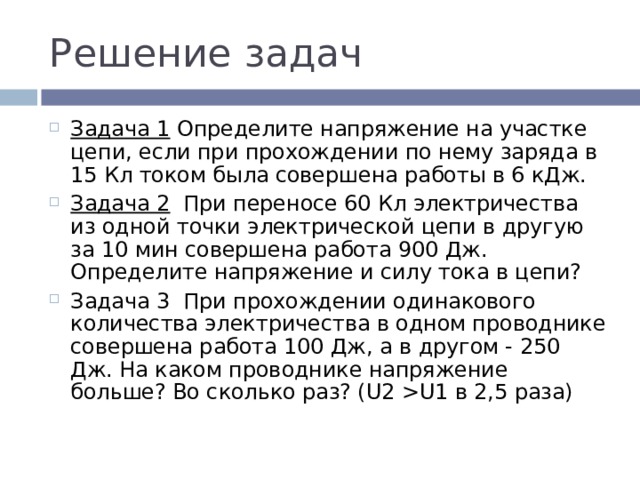

• Задача 1 Определите напряжение на участке цепи, если при прохождении по нему заряда в 15 Кл током была совершена работы в 6 кДж.
• Задача 2 При переносе 60 Кл электричества из одной точки электрической цепи в другую за 10 мин совершена работа 900 Дж. Определите напряжение и силу тока в цепи?
• Задача 3 При прохождении одинакового количества электричества в одном проводнике совершена работа 100 Дж, а в другом - 250 Дж. На каком проводнике напряжение больше? Во сколько раз? (U2 U1 в 2,5 раза)

Домашнее задание

§ Электрическое напряжение. Вольтметр.
